Kendrion D 34-BOR-F-DS9420-24V DC 100 ED Cewka obrotowa, 24 V/DC, 6 W

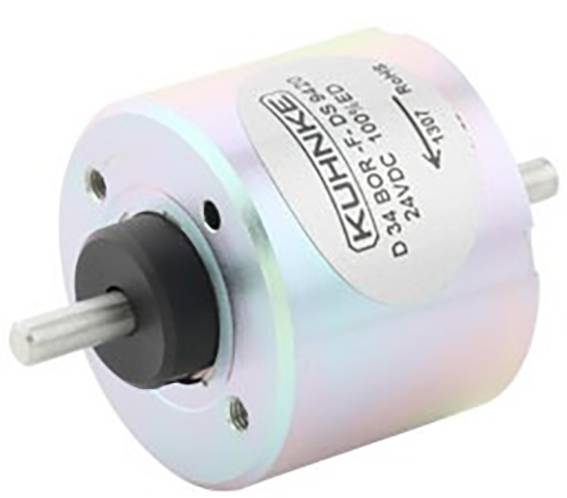

'Cylindryczny elektromagnetyczny siłownik, marka Kuhnke, model D-38OR F-05ED, 24VDC.'

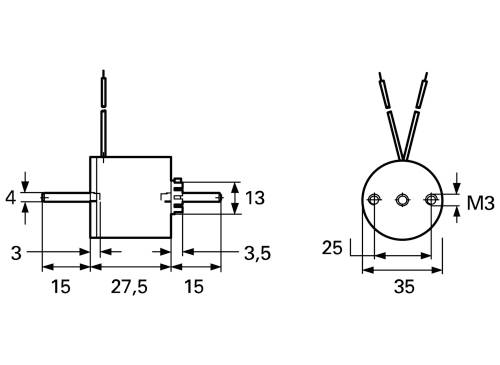

Rysunek techniczny elementu elektrycznego z wymiarami: średnica 35 mm, otwory gwintowane M3, całkowita długość 27,5 mm.

1/2

Rodzaj produktu

Cewka obrotowa

Połączenie komponentów

pasmo

Napięcie znamionowe

24 V/DC

Moc

6 W

Model katalogowy producenta

D 34-BOR-F-DS9420-24V DC 100 ED

Karta katalogowa (PDF)

Dostawa w pt. 30.10

Liczba

Sztuki

Suma (917,89 zł / Sztuka)

917,89 zł

1129,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Cewka obrotowa Kendrion

Dodatkowe informacje:

Dane techniczne

Podłączenie: linka
Początkowy moment obrotowy: 0,65 Ncm
Kąt obrotu: 45°
Czas włączenia: 100%
Moc: 6 W
Końcowy moment obrotowy: 1,6 Ncm
Napięcie znamionowe DC: 24 V
Sprężyna powrotna: Tak
Stała czasowa: 12 ms

Rodzaj produktu: Cewka obrotowa

Model katalogowy producenta: D 34-BOR-F-DS9420-24V DC 100 ED

Kształt obudowy: cylindryczny

Połączenie komponentów: pasmo

Długość kabla: 200 mm

Napięcie znamionowe: 24 V/DC

: 6 W

Temperatura graniczna: +130 °C

Maksymalna temperatura graniczna: +130 °C

Waga: 0.16292 kg

Cykl zasilania: 100 %

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3168377 Kendrion D 34-BOR-F-DS9420-24V DC 100 ED Cewka obrotowa, 24 V/DC, 6 W

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3168377 Kendrion D 34-BOR-F-DS9420-24V DC 100 ED Cewka obrotowa, 24 V/DC, 6 W

Opis

Magnesy obrotowe typu Kuhnke D 3. Wersja standardowa, z końcówką wału po obu stronach, płynnie regulowaną sprężyną powrotną na końcu wału zgodnym z ruchem wskazówek zegara; Konstrukcja: cylindryczna, kąt obrotu: 45° lub 95°, napięcie znamionowe: 24 VDC, prąd znamionowy: 250 mA, rezystancja znamionowa: 97,2 oma, dopuszczalny względny cykl pracy (ED): 100%, przyłącza: żyły o długości 200 mm z wolnymi końcówki, stała czasowa: ok. 2,5 do 12 ms, napięcie probiercze: 2500 Veff., klasa izolacji: B, temperatura graniczna: +130°C, waga: ok. 150 g. Dane techniczne (typ, kąt obrotu (Dw), moment początkowy (Ad), moment końcowy (Ed)): D 34-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,65, Ed 1,60 Ncm

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
