Komputer jednopłytkowy TinkerForge 18 IMU Brick 2.0
EAN:
Numer producenta
Numer produktu
1 Sztuki (Tylko do wyczerpania zapasów)
Liczba
Suma (121,14 zł / Sztuka)
121,14 zł
149,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 1 sztuka
Cechy produktu

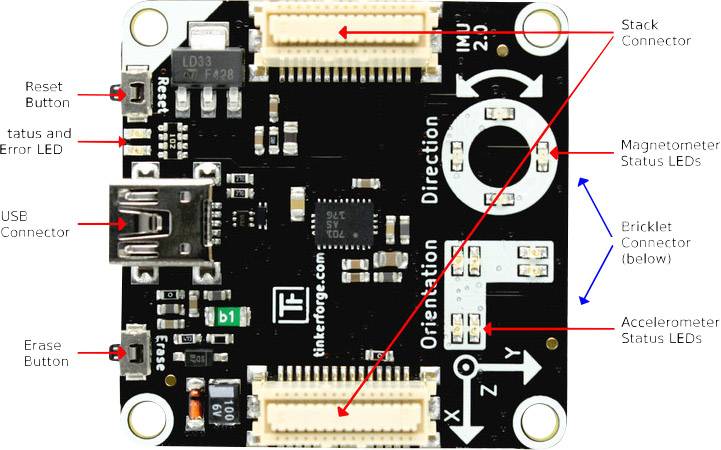

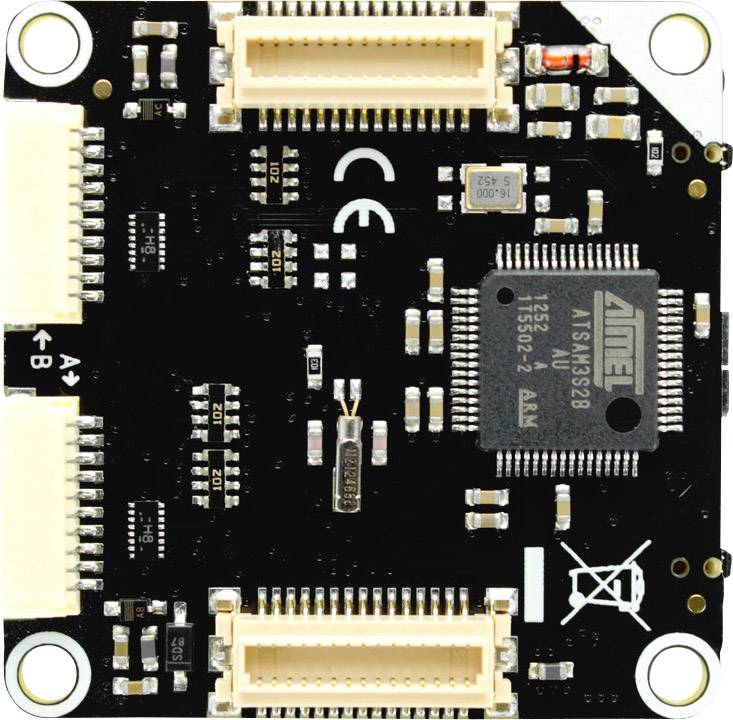

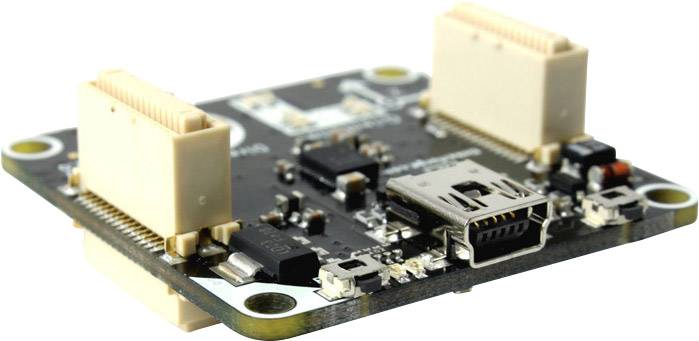

Tinkerforge Brick IMU 2.0
- W pełni wyposażony IMU / AHRS z 9 stopniami swobody (każdy 3-osiowy akcelerometr, kompas, żyroskop)
- Bez zbędnych błędów, bez blokady gimbala!
- Fabrycznie skalibrowana, automatyczna ciągła autokalibracja podczas pracy
- Oblicza liniowy kwaternion, przyspieszenie , wektor grawitacyjny, niezależny kierunek, kąty przechylenia i pochylenia
- Odczytywalny bezpośrednio przez USB, rozszerzalny za pomocą dwóch połączeń Bricklet
Dane techniczne
- Przyspieszenie, pole magnetyczne, prędkość kątowa Rozdzielczość: 14-bitowa, 16-bitowa, 16-bitowa
- Częstotliwość próbkowania: 100Hz
- Złącze Bricklet: 2x
- Waga: 12g
- Pobór prądu: 415mW
- Seria (mikro-kontroler)
TinkerForge
- Rodzaj produktu
TinkerForge
- Interfejs komponentów
USB
- Typ narzędzia
Jednostka multi-sensor

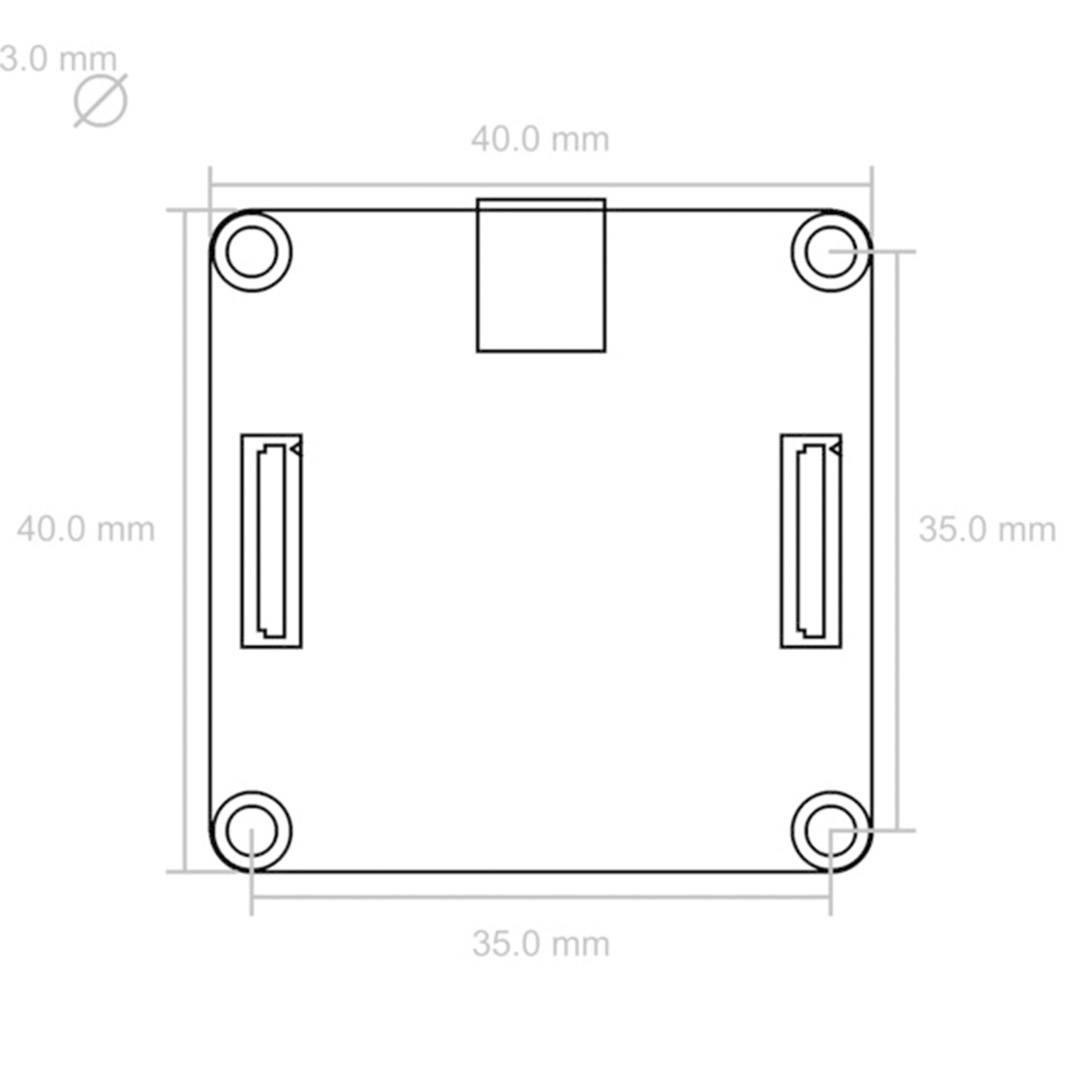

- Wysokość produktu
19 mm
- Szerokość produktu
40 mm
- Waga
12 g
- Pasuje do
TinkerForge
- Głębokość produktu
40 mm
- Interfejs
USB
- Ilość złącz USB 2.0
1 x
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1411060 Komputer jednopłytkowy TinkerForge 18 IMU Brick 2.0
Opis
IMU Brick 2.0 jest następcą modelu IMU Brick z czujnikami o wyższej rozdzielczości, łatwiejszą kalibracją, dodatkową ciągłą autokalibracją i dwukrotną lepszą dokładnością.
IMU Brick 2.0 jest wyposażony w jeden czujnik 3-osiowy przyspieszenia, czujnik pola magnetycznego (kompas) oraz żyroskop i działa jako czujnik bezwładnościowy USB. Może on mierzyć 9 stopni swobody i oblicza kwaterniony, a także niezależne kąty odchylenia, przechylenia i pochylenia. Jest to kompletny system Attitude and Heading Reference.
Interfejs API, dostępny dla wielu języków programowania, zapewnia dostęp do obliczonych danych, jak również przyspieszenie, pole magnetyczne i prędkości kątowe dla trzech osi. Jeżeli używana jest reprezentacja kwaternionów, blokada imbonu IMU Brick jest wolna (w przeciwieństwie do reprezentacji kąta Eulera).
Bricklets mogą być połączone za pomocą dwóch portów, które rozszerzają możliwości Brick. Przykładowo można podłączyć Bricklet GPS w celu określenia danych pozycji.
IMU Brick 2.0 może być również używany z innymi modułami Bricklet. Na przykład, dodatkowe Master Brick z Master Extensions można wykorzystać do zastąpienia połączenia USB innymi przewodowymi interfejsami (RS485, Ethernet) lub interfejsami bezprzewodowymi (WLAN).
Pierwszy Test
Aby przetestować IMU Brick 2.0, musisz najpierw zainstalować Brick Daemon i Brick Viewer. Brick Daemon działa jako pośrednik między interfejsem USB modułów Bricks i API. Brick Viewer może połączyć się z Brick Daemon, dostarczyć informacje o połączonych modułach Brick i Bricklet i umożliwić ich przetestowanie.
Jeśli Brick jest podłączony przez USB do komputera PC, w chwilę później w Brick Viewer pojawi się nowa zakładka "IMU Brick 2.0". Wybrać tą zakładkę
Wyświetlą się wszystkie dostępne dane IMU Brick 2.0. Jeśli IMU Brick 2.0 jest trzymany tak, jak pokazano, a następnie kliknięty jest przycisk "Save Orientation", ruchy klocka IMU powinny być odpowiednio odzwierciedlone w przeglądarce Brick Viewer.
Teraz można napisać własny program. Sekcja Interfejs programowania zawiera interfejs IMU Brick 2.0 API i przykłady w różnych językach programowania.
Kalibracja
IMU Brick 2.0 przeprowadza samokalibrację w całym teście. Nie trzeba przeprowadzać osobnej kalibracji ręcznie. IMU może zapisać dane kalibracji, aby przyspieszyć autokalibrację po ponownym uruchomieniu. Te dane kalibracyjne są już ustawione podczas produkcji.
Kliknij przycisk "Calibration" w Brick Viewer, aby zobaczyć aktualny stan ciągłej autokalibracji. Zapisane dane kalibracji można również zaktualizować w tym oknie dialogowym.
IMU Brick 2.0 jest wyposażony w jeden czujnik 3-osiowy przyspieszenia, czujnik pola magnetycznego (kompas) oraz żyroskop i działa jako czujnik bezwładnościowy USB. Może on mierzyć 9 stopni swobody i oblicza kwaterniony, a także niezależne kąty odchylenia, przechylenia i pochylenia. Jest to kompletny system Attitude and Heading Reference.
Interfejs API, dostępny dla wielu języków programowania, zapewnia dostęp do obliczonych danych, jak również przyspieszenie, pole magnetyczne i prędkości kątowe dla trzech osi. Jeżeli używana jest reprezentacja kwaternionów, blokada imbonu IMU Brick jest wolna (w przeciwieństwie do reprezentacji kąta Eulera).
Bricklets mogą być połączone za pomocą dwóch portów, które rozszerzają możliwości Brick. Przykładowo można podłączyć Bricklet GPS w celu określenia danych pozycji.
IMU Brick 2.0 może być również używany z innymi modułami Bricklet. Na przykład, dodatkowe Master Brick z Master Extensions można wykorzystać do zastąpienia połączenia USB innymi przewodowymi interfejsami (RS485, Ethernet) lub interfejsami bezprzewodowymi (WLAN).
Pierwszy Test
Aby przetestować IMU Brick 2.0, musisz najpierw zainstalować Brick Daemon i Brick Viewer. Brick Daemon działa jako pośrednik między interfejsem USB modułów Bricks i API. Brick Viewer może połączyć się z Brick Daemon, dostarczyć informacje o połączonych modułach Brick i Bricklet i umożliwić ich przetestowanie.
Jeśli Brick jest podłączony przez USB do komputera PC, w chwilę później w Brick Viewer pojawi się nowa zakładka "IMU Brick 2.0". Wybrać tą zakładkę
Wyświetlą się wszystkie dostępne dane IMU Brick 2.0. Jeśli IMU Brick 2.0 jest trzymany tak, jak pokazano, a następnie kliknięty jest przycisk "Save Orientation", ruchy klocka IMU powinny być odpowiednio odzwierciedlone w przeglądarce Brick Viewer.
Teraz można napisać własny program. Sekcja Interfejs programowania zawiera interfejs IMU Brick 2.0 API i przykłady w różnych językach programowania.
Kalibracja
IMU Brick 2.0 przeprowadza samokalibrację w całym teście. Nie trzeba przeprowadzać osobnej kalibracji ręcznie. IMU może zapisać dane kalibracji, aby przyspieszyć autokalibrację po ponownym uruchomieniu. Te dane kalibracyjne są już ustawione podczas produkcji.
Kliknij przycisk "Calibration" w Brick Viewer, aby zobaczyć aktualny stan ciągłej autokalibracji. Zapisane dane kalibracji można również zaktualizować w tym oknie dialogowym.
