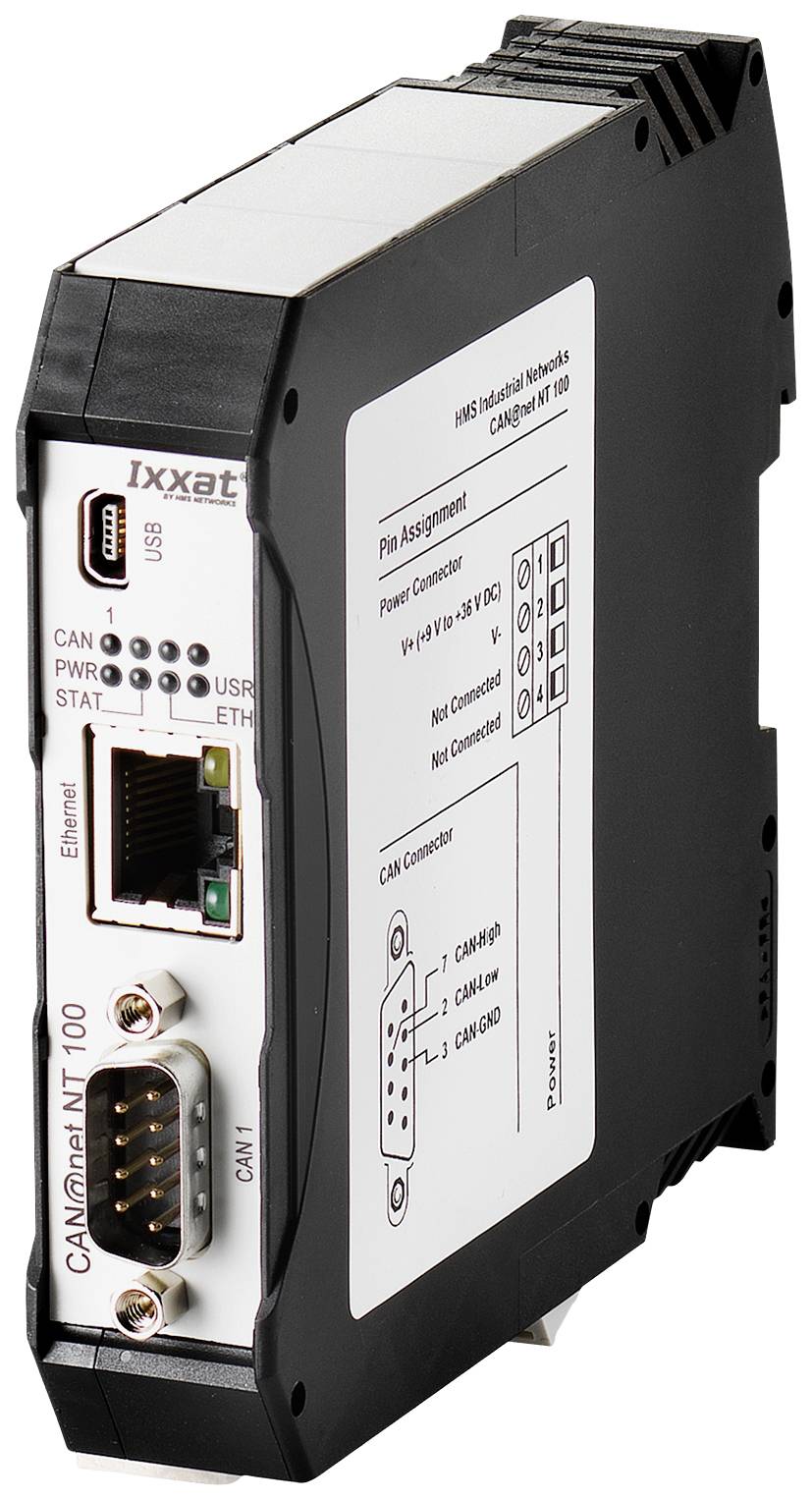

Konwerter CAN Ixxat 1.01.0332.10000 24 V/DC

CAN @ net NT jest oferowany w trzech wersjach, jako CAN @ net NT 100 z klasycznym kanałem CAN i złączem D-Sub 9, jako CAN @ net NT 200 z dwoma klasycznymi kanałami CAN oraz jako CAN @ net NT 420 z czterema CAN kanały, z których dwa można przełączać między CAN i CAN-FD. Wszystkie urządzenia mają trzy tryby pracy i mogą być używane zarówno jako interfejs do komputera PC, jak i jako most i brama.

Do czterech niezależnych kanałów CAN (dwa CAN FD)
Potężny filtr, translacja ID, mapowanie danych i funkcjonalność multipleksowania
Obsługa MQTT dla prostego połączenia w chmurze (wydawca i subskrybent)
· Wykonywanie predefiniowanych akcji z "Regułami akcji" sterowanymi zdarzeniami
· Programowanie dowolnych reguł akcji z wykorzystaniem LUA
Narzędzie konfiguracji systemu Windows do prostej konfiguracji urządzenia poprzez USB lub Ethernet
Regulowany poziom bezpieczeństwa dostępu do urządzenia (konfiguracja lub wgrywanie oprogramowania układowego)
· Niezawodne użytkowanie w trudnych warunkach przemysłowych
Łatwe parowanie CAN- i CAN-FD oraz systemów.
Mostkowanie na duże odległości i prosty dostęp do systemu przez Ethernet
· Oszczędność kosztów dzięki prostszemu okablowaniu
· Rozszerzenie rozbudowy systemu oraz topologii drzewa/gwiazdy
· Zwiększona niezawodność systemu
· Ochrona poprzez izolację galwaniczną

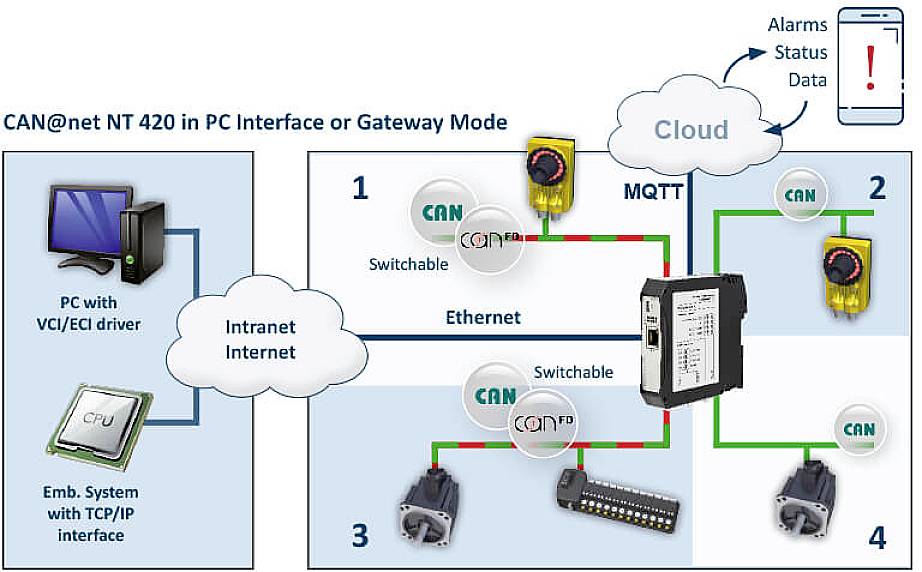

Interfejs Ethernet CAN / CAN FD
W trybie bramy różne systemy operacyjne (np. Windows, Linux, VxWorks lub QNX) i systemy wbudowane mogą uzyskać dostęp do sieci CAN @ net NT. Odbywa się to za pomocą standardowego gniazda TCP / IP i prostego protokołu ASCII. Magistrala CAN@net II/Generic, dzięki pracy jako CAN-Ethernet Gateway umożliwia prosty i elastyczny dostępu do systemów CAN za pomocą sieci LAN lub przez Internet.

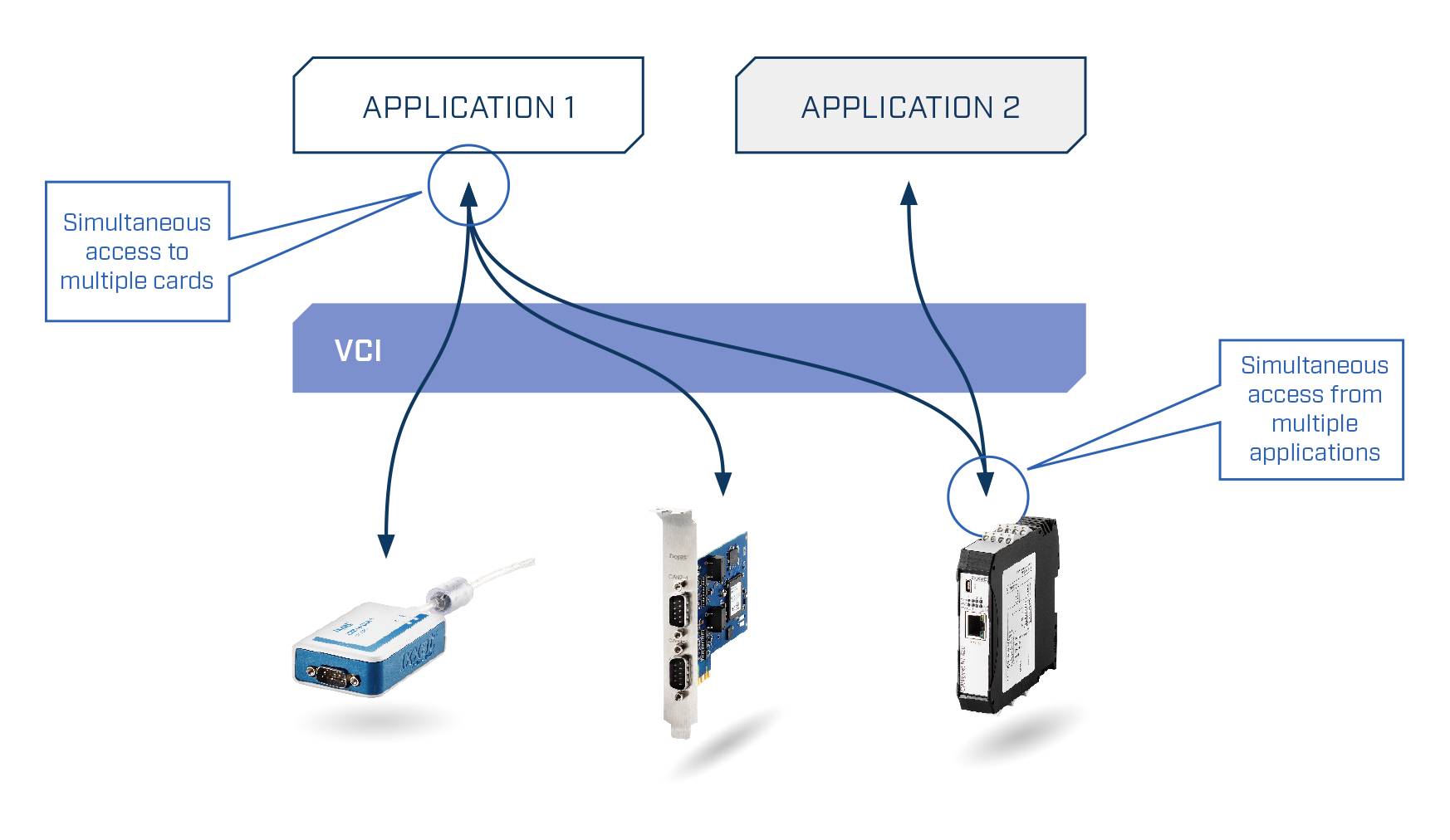

Interfejs PC

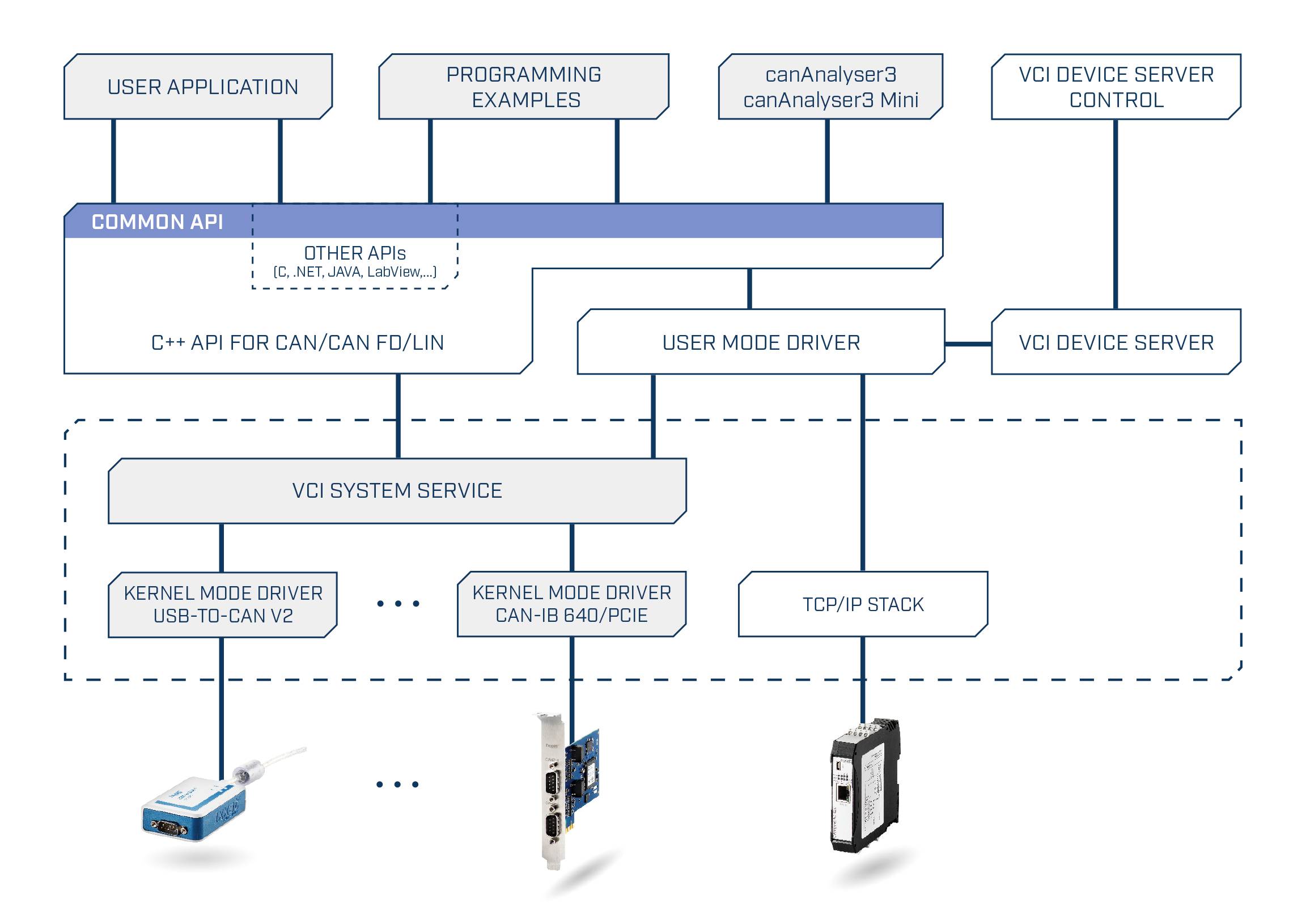

Wraz ze sterownikiem VCI dla Windows zawartym w zakresie dostawy, CAN @ net NT może być obsługiwany jak wszystkie karty interfejsu Ixxat CAN PC. Tak więc, z CAN@net NT, wszystkie narzędzia IXXAT oparte na VCI, takie jak np. canAnalyser, ale także aplikacje specyficzne dla klienta, które są tworzone na podstawie sterownika VCI. Sterownik VCI CAN umożliwia jednoczesną komunikację z maksymalnie 128 CAN@net NT.

Bridge CAN-Ethernet-CAN
Używając do czterech CAN @ net NT 420 (dwa CAN @ net NT 100/200), można zaimplementować most CAN-Ethernet-CAN, z których każdy może mieć do czterech (2 dla CAN @ net NT 200, 1 dla CAN @net NT 100) łączy niezależne kanały CAN na urządzenie. Most umożliwia wymianę komunikatów CAN między systemami CAN za pośrednictwem protokołu TCP / IP na duże odległości - przy użyciu istniejącej infrastruktury Ethernet. Segmentacja systemów CAN zwiększa również niezawodność i niezawodność całego systemu.

Filtrowanie i multipleksowanie
Za pomocą tablic odwzorowań można łatwo i bardzo elastycznie konfigurować wymianę komunikatów między wszystkimi kanałami. Reguły filtrowania i implementacji można zastosować do komunikatów CAN i CAN FD. Pozwala to na zmniejszenie obciążenia magistrali w poszczególnych sieciach, ponieważ transmitowane są tylko komunikaty będące przedmiotem zainteresowania drugiej sieci. Dla aplikacji SAE J1939 dostępna jest specjalna tabela mapowania dostosowana do określonych parametrów. Funkcjonalność multipleksowania / demultipleksowania danych umożliwia, na przykład, mapowanie danych CAN FD na kilka standardowych komunikatów CAN i odwrotnie.

Zasady działania
W reakcji na odebrane komunikaty oraz stan urządzenia lub magistrali CAN można automatycznie wykonać wiele różnych czynności, takich jak wysyłanie komunikatów (CAN, CAN-FD, MQTT), zmiana ustawień urządzenia czy sterowanie diodami LED urządzeń. „Reguły akcji” są tworzone przy użyciu intuicyjnych menu rozwijanych dla zdarzeń i akcji w narzędziu konfiguracyjnym urządzeń opartym na systemie Windows lub przy użyciu skryptów LUA.

MQTT dla połączenia w chmurze
Niezależnie od tego, czy chodzi o stan urządzenia, czy dane CAN / CAN FD, protokół MQTT zaimplementowany w CAN @net NT umożliwia przesyłanie informacji do chmury - łatwo programowalny za pomocą list reguł akcji. Za pośrednictwem bezpłatnych usług brokerskich i aplikacji można na przykład łatwo i łatwo przesyłać raporty o stanie i wartości systemowe do smartfonów lub usług w chmurze.

Transmisja cykliczna
Funkcja transmisji cyklicznej umożliwia cykliczne przekazywanie wiadomości. Zarówno komunikaty, jak i czasy cykli są zdefiniowane w centralnej tabeli transferowej.
