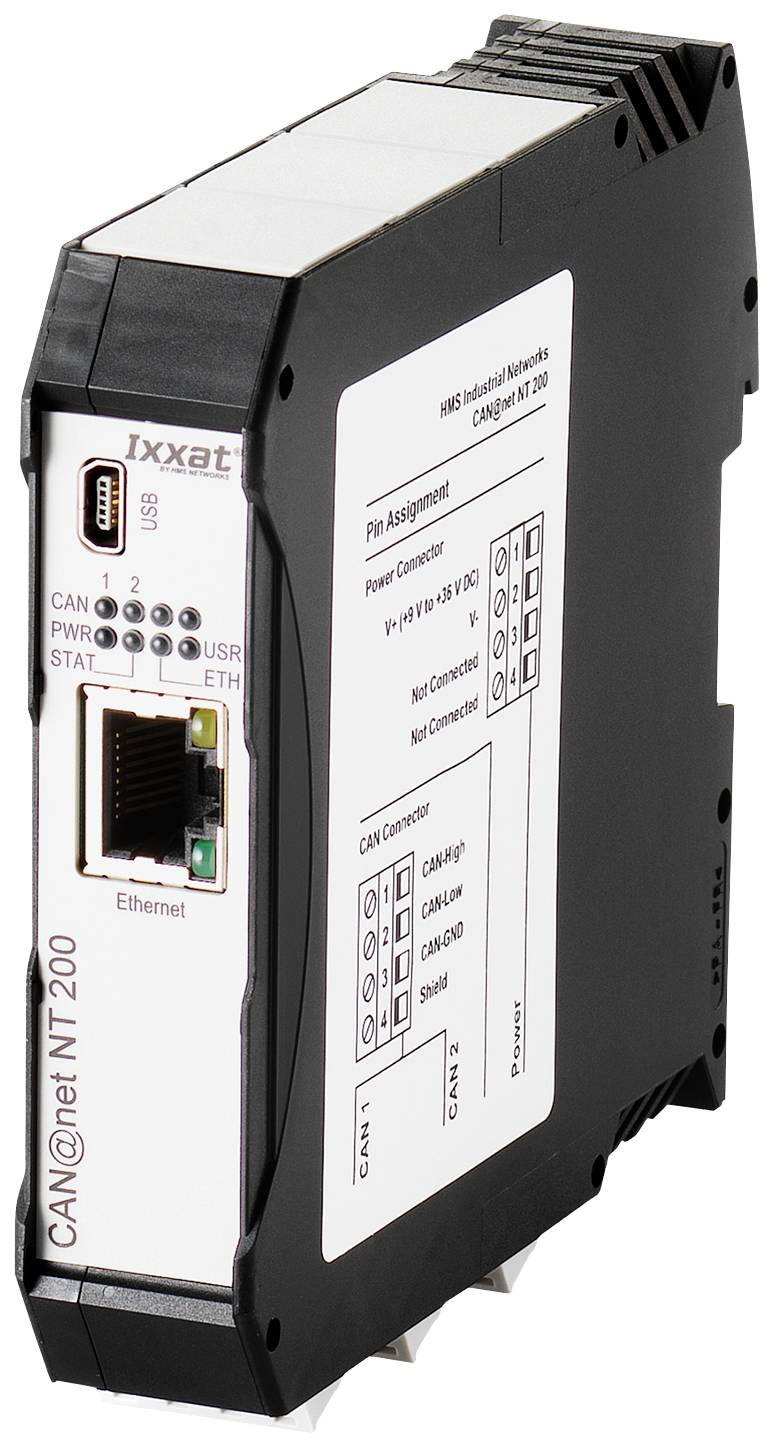

Konwerter CAN Ixxat 1.01.0332.20000 Ethernet, RJ-45, USB 24 V/DC

CAN@net NT jest oferowany jako CAN@net NT 200 z dwoma klasycznymi kanałami CAN, urządzenia mają trzy tryby pracy i mogą być używane zarówno jako interfejs PC jak i jako most i brama.
Funkcje i cechy
Łatwe podłączanie urządzeń i systemów CAN
Mostkowanie na duże odległości i prosty dostęp do systemu przez Ethernet
Oszczędności dzięki łatwiejszemu okablowaniu
Do dwa niezależne kanały CAN
Potężny filtr, translacja ID, mapowanie danych i funkcjonalność multipleksowania
Narzędzie konfiguracji systemu Windows do prostej konfiguracji urządzenia poprzez USB lub Ethernet
Niezawodne użytkowanie w trudnych warunkach
Zasada działania

Interfejs Ethernet CAN / CAN FD
W trybie bramy różne systemy operacyjne (np. Windows, Linux, VxWorks lub QNX) i systemy wbudowane mogą uzyskać dostęp do sieci CAN @ net NT. Odbywa się to za pomocą standardowego gniazda TCP / IP i prostego protokołu ASCII. Magistrala CAN@net II/Generic, dzięki pracy jako CAN-Ethernet Gateway umożliwia prosty i elastyczny dostępu do systemów CAN za pomocą sieci LAN lub przez Internet.

Interfejs PC
Dzięki dołączonemu sterownikowi VCI dla systemu Windows, CAN@net NT może być obsługiwany jak wszystkie karty interfejsu I-CAN CAN-PC. Tak więc, z CAN@net NT, wszystkie narzędzia IXXAT oparte na VCI, takie jak np. canAnalyser, ale także aplikacje specyficzne dla klienta, które są tworzone na podstawie sterownika VCI. Sterownik VCI CAN umożliwia jednoczesną komunikację z maksymalnie 128 CAN@net NT.
Bridge CAN-Ethernet-CAN
Za pomocą dwóch CAN @ net NT 200 można zrealizować CAN-Ethernet-CAN-Bridge, który łączy do 2 niezależnych kanałów CAN na każde urządzenie. Most umożliwia wymianę komunikatów CAN między systemami CAN za pośrednictwem protokołu TCP / IP na duże odległości - przy użyciu istniejącej infrastruktury Ethernet. Segmentacja systemów CAN zwiększa również niezawodność i niezawodność całego systemu.

Za pomocą tablic odwzorowań można łatwo i bardzo elastycznie konfigurować wymianę komunikatów między wszystkimi kanałami. Filtry i reguły konwersji można zastosować do komunikatów CAN. Pozwala to na zmniejszenie obciążenia magistrali w poszczególnych sieciach, ponieważ transmitowane są tylko komunikaty będące przedmiotem zainteresowania drugiej sieci. Konfiguracja i aktualizacja firmware.
Konfiguracja nowego CAN@net NT i ładowanie oprogramowania układowego odbywa się za pomocą intuicyjnego narzędzia konfiguracyjnego Windows - przez USB lub Ethernet. Za pomocą tego narzędzia konfiguracja reguł filtrowania, mapowania, multipleksera lub translacji może być wykonana bardzo łatwo, bez znajomości programowania.
