Konwerter CAN Ixxat 1.01.0332.42000 CAN Bus, Ethernet, USB 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
2 Sztuki
Liczba
Suma (3617,07 zł / Sztuka)
3617,07 zł
4449,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 2 sztuka
Cechy produktu

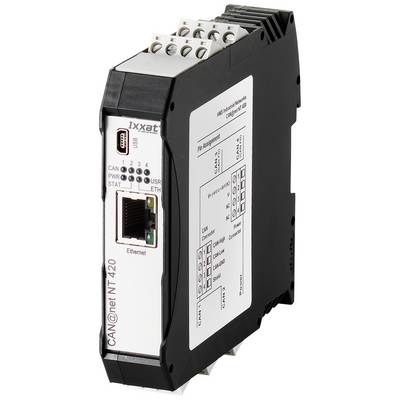

CAN@net NT 420 CAN Ethernet Bramka
- 4 x kanały CAN (dwa CAN FD)
- Potężny filtr, translacja ID, mapowanie danych i funkcjonalność multipleksowania
- Obsługa MQTT dla łatwego połączenia z chmurą (wydawcy i subskrybenci)
- Wykonywanie predefiniowanych akcji za pomocą sterowanych zdarzeniami „Reguł akcji”
- Programowanie dowolnych reguł akcji za pomocą LUA
- Narzędzie konfiguracji systemu Windows do prostej konfiguracji urządzenia poprzez USB lub Ethernet
- Regulowany poziom bezpieczeństwa dostępu do urządzenia (konfiguracja lub wgrywanie oprogramowania układowego)
- niezawodne użytkowanie w trudnych warunkach przemysłowych
- korzyści
- Łatwe parowanie CAN- i CAN-FD oraz systemów.
- Mostkowanie na duże odległości i prosty dostęp do systemu przez Ethernet
- Oszczędności dzięki łatwiejszemu okablowaniu
- Rozszerzenie rozbudowy systemu oraz topologii drzewa/gwiazdy
- Zwiększona niezawodność systemu
- Ochrona przez izolację galwaniczną
Dane techniczne
- Maksymalna liczba węzłów magistrali: 120
- Terminator magistrali CAN: brak
- Szybkość transmisji CAN: Standardowa CAN: od 5 do 1000 kBit/s
- Szybkość transmisji CAN FD: szybkość arbitrażu do 1000 kbit/s, szybkość transmisji danych do 8000 kbit/s. Szybkości transmisji danych są weryfikowane za pomocą testów. Możliwe są szybkości transmisji zdefiniowane przez użytkownika.
- Uwaga: Maksymalna szybkość transmisji danych może zostać przekroczona w zależności od konkretnych warunków pracy (długość kabla, dokonane ustawienia, stacje zdalne,...), ale może również nie zostać osiągnięta.
- Zasilanie: 9V do 36V DC
- Pobór mocy: typowo 110 mA (przy napięciu wejściowym 24 V) lub 230 mA (przy napięciu wejściowym 12 V)
- Zakres temperatur: temperatura pracy -40 °C do +85 °C; Temperatura przechowywania -40 °C do +85 °C
- Izolacja galwaniczna: 1 kV do 1 sek.
- Certyfikacja: CE, FCC, UL
- Obudowa: Obudowa z poliamidu do montażu na szynie DIN
- Stopień ochrony: IP20
- Wymiary ok. 114,5 x 99 x 22,5 mm
- Rodzaj produktu
Konwerter CAN
- Interfejs Advantech
CAN Bus
Ethernet
USB
- Model katalogowy producenta
CAN@net NT 420
- Napięcie robocze
24 V/DC
- Maksymalna temperatura robocza
+ 85 °C
- Minimalna temperatura robocza
- 40 °C
- Zakres temperatury roboczej
- 40 do + 85 °C
- Wymiary
(S x W) 115 mm x 99 mm
- Maksymalny pobór natężenia
230 mA
- Wysokość produktu
99 mm
- Szerokość produktu
115 mm
- Numer katalogowy producenta
1.01.0332.42000
- Pobór prądu
110 mA
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 2527030 Konwerter CAN Ixxat 1.01.0332.42000 CAN Bus, Ethernet, USB 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2527030 Konwerter CAN Ixxat 1.01.0332.42000 CAN Bus, Ethernet, USB 24 V/DC
Opis
CAN@net NT jest oferowany w trzech wersjach, jako CAN@net NT 100 z klasycznym kanałem CAN i złączem D-Sub 9, jako CAN@net NT 200 z dwoma klasycznymi kanałami CAN oraz jako CAN@net NT 420 z czterema kanałami CAN kanały, z których dwa można przełączać między CAN i CAN-FD. Wszystkie urządzenia mają trzy tryby pracy i mogą być używane zarówno jako interfejs PC, jak i jako most i brama.
TRYBY PRACY
Interfejs Ethernet CAN / CAN FD
W trybie bramy różne systemy operacyjne (np. Windows, Linux, VxWorks lub QNX) i systemy wbudowane mogą uzyskać dostęp do sieci CAN @ net NT. Odbywa się to za pomocą standardowego gniazda TCP / IP i prostego protokołu ASCII. Magistrala CAN@net II/Generic, dzięki pracy jako CAN-Ethernet Gateway umożliwia prosty i elastyczny dostępu do systemów CAN za pomocą sieci LAN lub przez Internet.

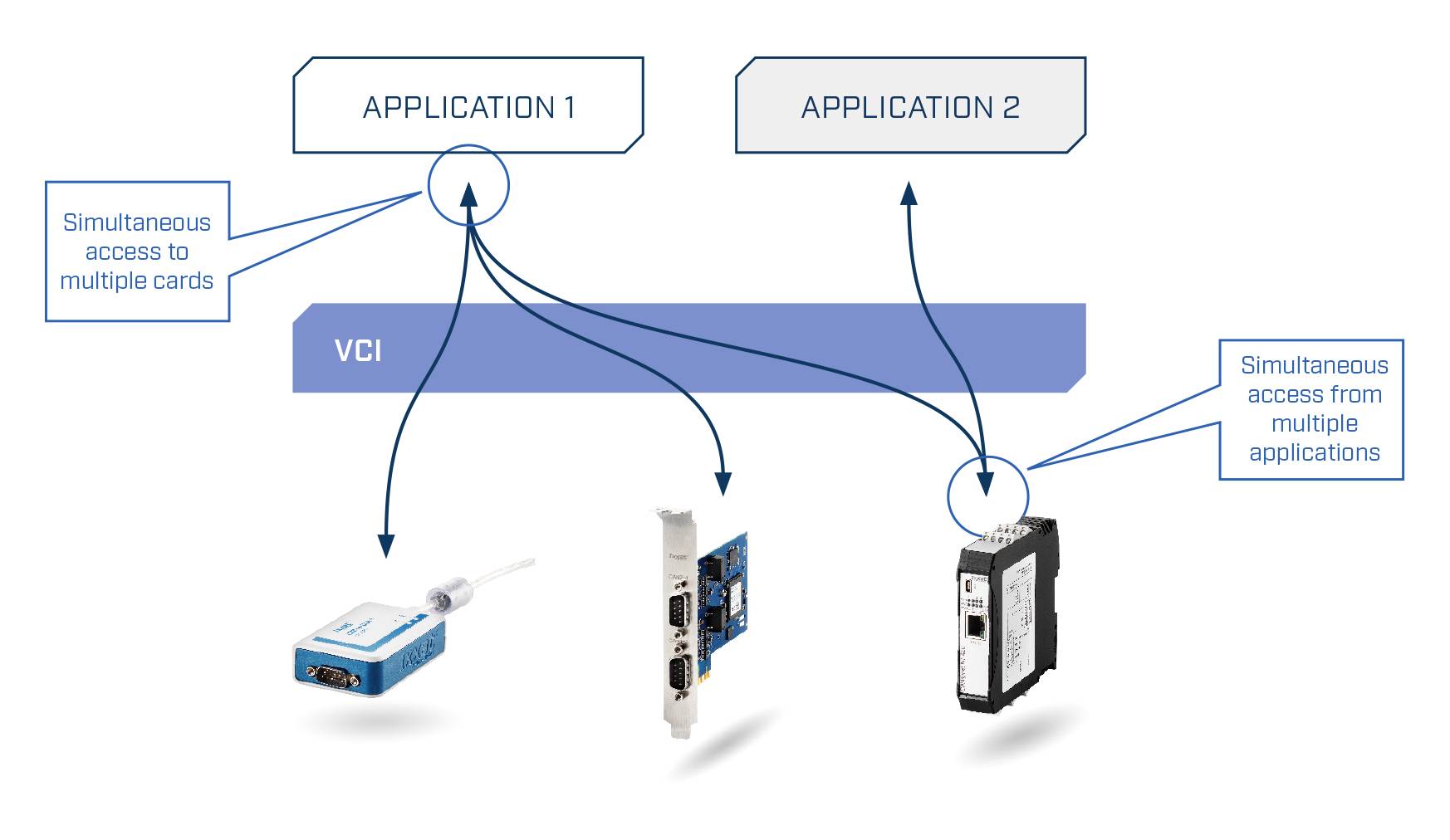

Interfejs PC
Dzięki dołączonemu sterownikowi VCI dla Windows, CAN@net NT może być obsługiwany jak wszystkie karty interfejsu Ixxat CAN PC. Tak więc, z CAN@net NT, wszystkie narzędzia IXXAT oparte na VCI, takie jak np. canAnalyser, ale także aplikacje specyficzne dla klienta, które są tworzone na podstawie sterownika VCI. Sterownik VCI CAN umożliwia jednoczesną komunikację z maksymalnie 128 CAN@net NT.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
TRYBY PRACY
Interfejs Ethernet CAN / CAN FD
W trybie bramy różne systemy operacyjne (np. Windows, Linux, VxWorks lub QNX) i systemy wbudowane mogą uzyskać dostęp do sieci CAN @ net NT. Odbywa się to za pomocą standardowego gniazda TCP / IP i prostego protokołu ASCII. Magistrala CAN@net II/Generic, dzięki pracy jako CAN-Ethernet Gateway umożliwia prosty i elastyczny dostępu do systemów CAN za pomocą sieci LAN lub przez Internet.
Interfejs PC
Dzięki dołączonemu sterownikowi VCI dla Windows, CAN@net NT może być obsługiwany jak wszystkie karty interfejsu Ixxat CAN PC. Tak więc, z CAN@net NT, wszystkie narzędzia IXXAT oparte na VCI, takie jak np. canAnalyser, ale także aplikacje specyficzne dla klienta, które są tworzone na podstawie sterownika VCI. Sterownik VCI CAN umożliwia jednoczesną komunikację z maksymalnie 128 CAN@net NT.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- Płyta CD z konfiguratorem CAN Gateway
- Sterownik CAN VCI pod Windows
- Kabel miniUSB
