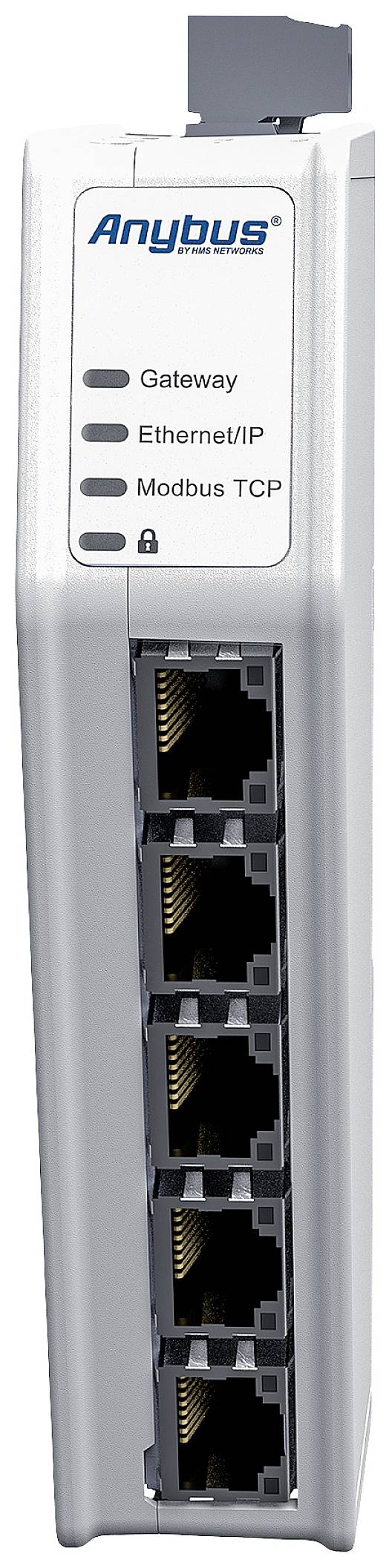

Konwerter interfejsu Anybus ABC4011 Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3218,70 zł / Sztuka)
3218,70 zł
3959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Wymiary (dł. x szer. x wys.) z portem szeregowym i wtyczką: 98 x 27 x 144 mm
- Waga netto: 150 g
- Przyciski i przełączniki: Przycisk resetowania i przełącznik bezpieczeństwa
- Diody LED: Wskaźnik stanu bramki oraz sieci 1 i sieci 2
- Stopień ochrony: IP20
- Materiał obudowy: PC ABS, UL 94 VO
- Montaż: szyna DIN (35*7,5/15)
- ŚRODOWISKO
- Temperatura pracy: -25 do 70°C
- Temperatura przechowywania: od 40 do 85°C
- Wilgotność względna: 0-95% bez kondensacji
- Wysokość instalacji: Do 2000 m
- ZASILACZ
- Napięcie wejściowe: 12 - 30 V prądu stałego
- Pobór prądu: Typowe wartości: 160 mA przy 24 V, maksymalnie 400 mA przy 12 V
- Podłączenie zasilania: 3-pinowe złącze śrubowe
- Ochrona: odwrotna polaryzacja i zabezpieczenie przed zwarciem
- POŁĄCZENIA ETHERNETOWE
- Połączenia: 2+2 x Ethernet
- Izolacja: Izolacja galwaniczna
- Szybkość transmisji: 10/100 Mbit/s pełny dupleks
- Złącze: RJ45
- Przełącznik: dwuportowy przełącznik przecinający
- ETHERNET/IP
- Tryb pracy: adapter (slave)
- Komunikaty: niejawne i jawne
- Maks. liczba połączeń skanera: 1 wejście/wyjście (połączenie „Wyłączny właściciel”) 3 połączenia „Tylko nasłuch” lub „Tylko wejście”
- Rozmiar danych wejściowych: 1448 bajtów (z „dużym otwarciem do przodu”)
- Rozmiar danych wyjściowych: 1448 bajtów (z „dużym otwarciem do przodu”)
- Nadmiarowość sieci: Pierścień poziomu urządzenia (DLR), oparty na beaconach
- Szybkie połączenie: klasa B
- Minimalny czas cyklu: 1 ms dla połączeń klasy 1, 100 ms dla połączeń klasy 3
- Plik EDS: dostępny
- MODBUSTCP
- Tryb pracy: serwer
- Maksymalna liczba połączeń: 4
- Rozmiar danych wejściowych: 1 500 bajtów
- Rozmiar danych wyjściowych: 1 500 bajtów
- CERTYFIKATY I NORMY
- UL: numer pliku CULUS E214107
- CE: 2014/30/UE
- KC: Komunikator RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Środowisko: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Wibracje i wstrząsy: IEC 60068-2-27, IEC 60068-2-6
- Utylizacja: WEE
- KONFIGURACJA
- Oprogramowanie konfiguracyjne: konfiguracja oparta na sieci Web
- Porty konfiguracyjne: Dedykowany port konfiguracyjny 10/100 Mb/s RJ45 Ethernet i dodatkowe porty Ethernet
- BEZPIECZEŃSTWO
- Bezpieczny rozruch: zapewnia autentyczność oprogramowania
- Przełącznik bezpieczeństwa: Fizyczny przełącznik, który włącza/wyłącza dostęp do internetowego interfejsu konfiguracyjnego
- Rodzaj produktu
Konwerter interfejsu
- Interfejs Advantech
Ethernet/IP
Modbus-TCP
Gateway
Industrial Ethernet
- Model katalogowy producenta
ABC4011
- Napięcie robocze
24 V/DC
- Maksymalna temperatura robocza
70 °C
- Minimalna temperatura robocza
-25 °C
- Napięcie robocze
12-30 V prądu stałego
- Zakres temperatury roboczej
-25 do 70 °C
- Wymiary
(S x W) 27 mm x 144 mm
- Maksymalny pobór natężenia
400 mA
- Wysokość produktu
144 mm
- Szerokość produktu
27 mm
- Numer katalogowy producenta
ABC4011
- Pobór prądu
160 mA
- UKCA
tak
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 2637478 Konwerter interfejsu Anybus ABC4011 Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2637478 Konwerter interfejsu Anybus ABC4011 Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC
Informacje
Informacje 2637478 Konwerter interfejsu Anybus ABC4011 Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC
Opis

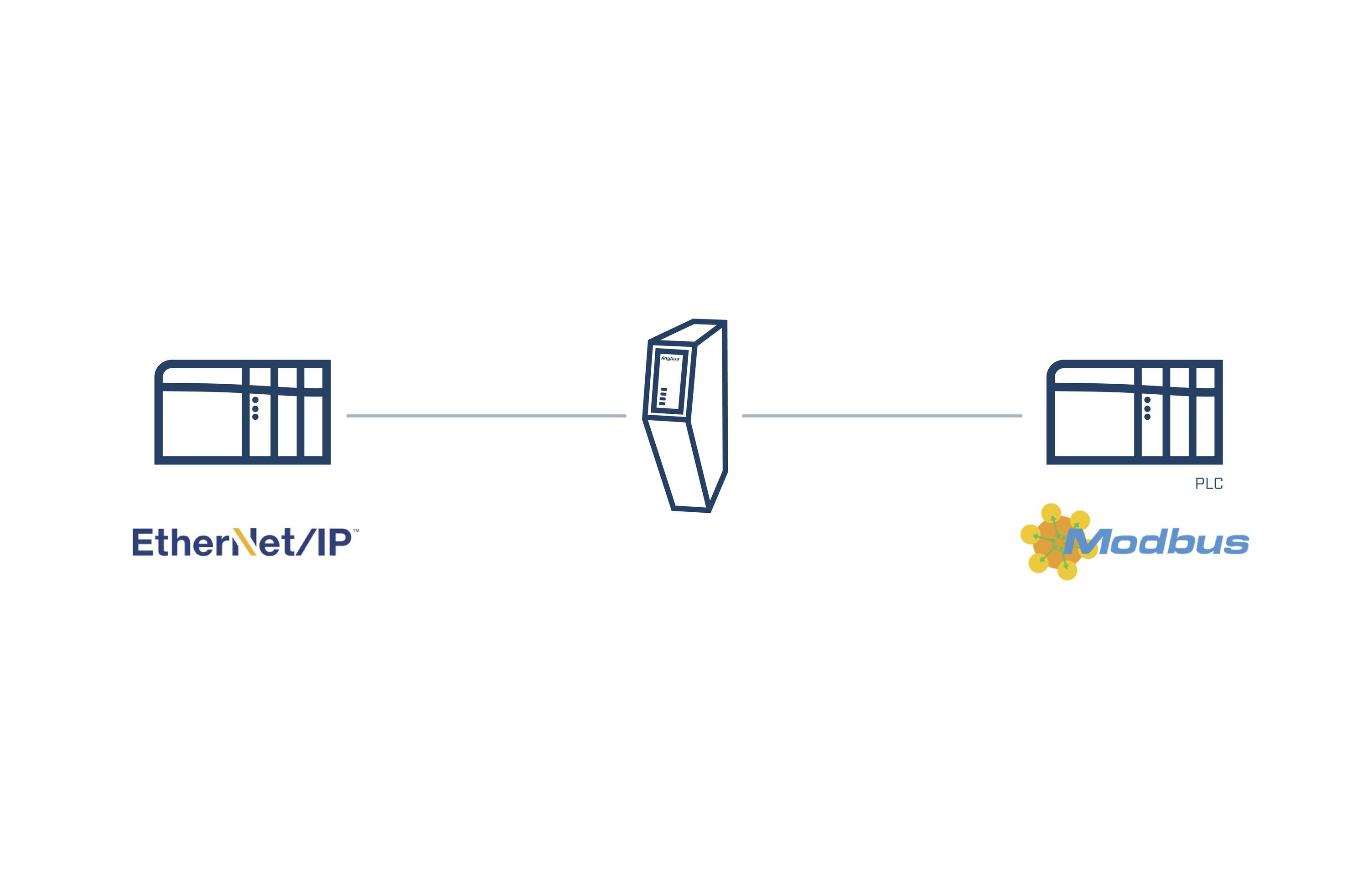

Anybus Communicator EtherNet/IP Adapter - Modbus TCP Server to przemysłowy konwerter protokołów, który umożliwia bezproblemową wymianę danych między sieciami EtherNet/IP i Modbus TCP.
Komunikator Anybus zapewnia niezawodną, bezpieczną i szybką transmisję danych pomiędzy różnymi przemysłowymi sieciami Ethernet i fieldbus. Te autonomiczne bramki są łatwe do wdrożenia i umożliwiają przejrzystą wymianę danych między sterownikami PLC, umożliwiając integrację starszych urządzeń polowych z nowoczesnymi sieciami przemysłowymi przy minimalnych zmianach oprogramowania.
Anybus Communicator bazuje na sprawdzonym procesorze sieciowym Anybus NP40, który charakteryzuje się kompatybilnością sieciową, wysoką wydajnością i niezawodnością. Podczas wymiany danych pomiędzy sterownikami PLC w różnych sieciach możliwy jest bardzo szybki transfer danych do 1500 bajtów w każdym kierunku, co spełnia większość wymagań obecnych i przyszłych aplikacji sterujących.
Uruchomienie jest szybkie dzięki intuicyjnej konfiguracji, łatwej do zrozumienia dokumentacji oraz inteligentnemu projektowi sprzętu i obudowy.
Doskonałe parametry
Natychmiastowy transfer danych — czas potrzebny do przesłania danych między dwoma sterownikami PLC składa się z czasu cyklu pierwszej sieci plus czasu cyklu drugiej sieci. Wewnętrzny transfer danych w komunikatorze jest znikomy, ponieważ odpowiada naturalnym fluktuacjom czasów cyklu sieci (jitter).
Przyspieszona sprzętowo konwersja endianów (zamiana bajtów)
Komunikatory mogą zmieniać reprezentację danych (endianność) poprzez przyspieszaną sprzętowo konwersję endian, aby zapewnić poprawną reprezentację danych w każdym sterowniku PLC. Możesz nawet konwertować różne części zakresu danych na różne sposoby, aby obsługiwać różne typy danych. Nie ma to wpływu na wydajność, odciąża PLC z zadania konwersji danych i upraszcza programowanie PLC.
Proste uruchomienie
Dedykowany port konfiguracyjny Ethernet — nie są wymagane żadne specjalne kable.
Intuicyjny internetowy interfejs konfiguracyjny typu „przeciągnij i upuść” — nie ma potrzeby instalowania dodatkowego oprogramowania.
Złącza skierowane do przodu ułatwiają podłączanie kabli, a smukła obudowa pozwala zaoszczędzić miejsce na szynie DIN.
Rozwiązywanie problemów dzięki zaawansowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.
Najnowsze funkcje bezpieczeństwa
Funkcja bezpiecznego rozruchu do wykrywania manipulacji oprogramowaniem układowym i ochrony przed atakami złośliwego oprogramowania i infekcjami. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.
Dla środowisk przemysłowych
Solidna, kompaktowa obudowa.
Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL.
Szeroki zakres temperatur, od -25°C do 70°C.
Montaż na szynie DIN do instalacji w pobliżu podłączonych urządzeń, zmniejszając nakłady na okablowanie.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Komunikator Anybus zapewnia niezawodną, bezpieczną i szybką transmisję danych pomiędzy różnymi przemysłowymi sieciami Ethernet i fieldbus. Te autonomiczne bramki są łatwe do wdrożenia i umożliwiają przejrzystą wymianę danych między sterownikami PLC, umożliwiając integrację starszych urządzeń polowych z nowoczesnymi sieciami przemysłowymi przy minimalnych zmianach oprogramowania.
Anybus Communicator bazuje na sprawdzonym procesorze sieciowym Anybus NP40, który charakteryzuje się kompatybilnością sieciową, wysoką wydajnością i niezawodnością. Podczas wymiany danych pomiędzy sterownikami PLC w różnych sieciach możliwy jest bardzo szybki transfer danych do 1500 bajtów w każdym kierunku, co spełnia większość wymagań obecnych i przyszłych aplikacji sterujących.
Uruchomienie jest szybkie dzięki intuicyjnej konfiguracji, łatwej do zrozumienia dokumentacji oraz inteligentnemu projektowi sprzętu i obudowy.
Doskonałe parametry
Natychmiastowy transfer danych — czas potrzebny do przesłania danych między dwoma sterownikami PLC składa się z czasu cyklu pierwszej sieci plus czasu cyklu drugiej sieci. Wewnętrzny transfer danych w komunikatorze jest znikomy, ponieważ odpowiada naturalnym fluktuacjom czasów cyklu sieci (jitter).
Przyspieszona sprzętowo konwersja endianów (zamiana bajtów)
Komunikatory mogą zmieniać reprezentację danych (endianność) poprzez przyspieszaną sprzętowo konwersję endian, aby zapewnić poprawną reprezentację danych w każdym sterowniku PLC. Możesz nawet konwertować różne części zakresu danych na różne sposoby, aby obsługiwać różne typy danych. Nie ma to wpływu na wydajność, odciąża PLC z zadania konwersji danych i upraszcza programowanie PLC.
Proste uruchomienie
Dedykowany port konfiguracyjny Ethernet — nie są wymagane żadne specjalne kable.
Intuicyjny internetowy interfejs konfiguracyjny typu „przeciągnij i upuść” — nie ma potrzeby instalowania dodatkowego oprogramowania.
Złącza skierowane do przodu ułatwiają podłączanie kabli, a smukła obudowa pozwala zaoszczędzić miejsce na szynie DIN.
Rozwiązywanie problemów dzięki zaawansowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.
Najnowsze funkcje bezpieczeństwa
Funkcja bezpiecznego rozruchu do wykrywania manipulacji oprogramowaniem układowym i ochrony przed atakami złośliwego oprogramowania i infekcjami. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.
Dla środowisk przemysłowych
Solidna, kompaktowa obudowa.
Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL.
Szeroki zakres temperatur, od -25°C do 70°C.
Montaż na szynie DIN do instalacji w pobliżu podłączonych urządzeń, zmniejszając nakłady na okablowanie.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
