Konwerter interfejsu Anybus ABC4013 Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
16 Sztuki
Liczba
Suma (3218,70 zł / Sztuka)
3218,70 zł
3959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu

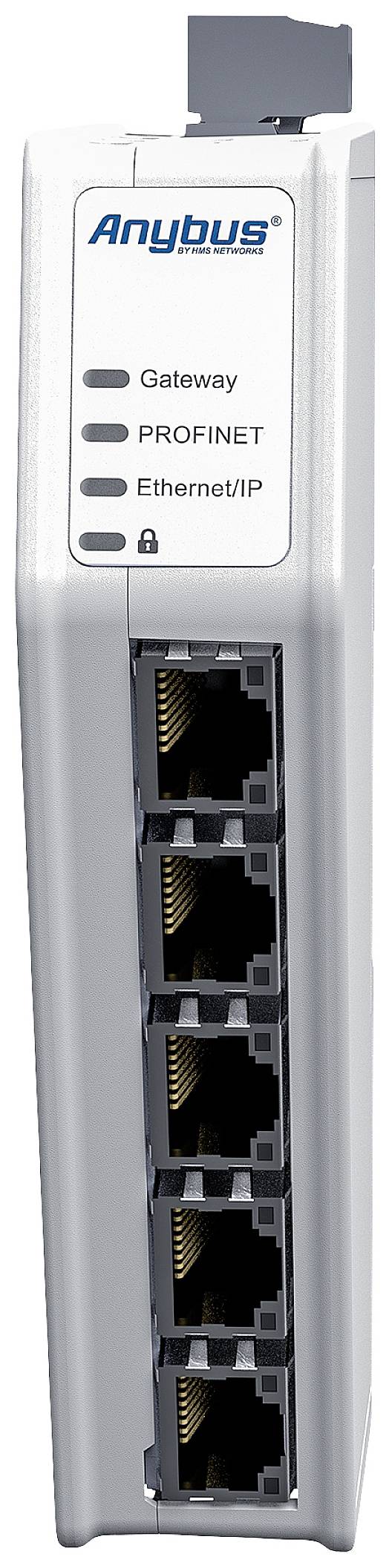

Komunikator Anybus - Urządzenie PROFINET IO - Adapter EtherNet/IP
- Natychmiastowy transfer danych
- Konwersja endian przyspieszona sprzętowo (zamiana bajtów)
Dane techniczne
- Wymiary (dł. x szer. x wys.) z portem szeregowym i wtyczką: 98 x 27 x 144 mm
- Waga netto: 150 g
- Przyciski i przełączniki: Przycisk resetowania i przełącznik bezpieczeństwa
- Diody LED: Wskaźnik stanu bramki oraz sieci 1 i sieci 2
- Stopień ochrony: IP20
- Materiał obudowy: PC ABS, UL 94 VO
- Montaż: szyna DIN (35*7,5/15)
- ŚRODOWISKO
- Temperatura pracy: -25 do 70°C
- Temperatura przechowywania: od 40 do 85°C
- Wilgotność względna: 0-95% bez kondensacji
- Wysokość instalacji: Do 2000 m
- Pobór prądu: Typowe wartości: 160 mA przy 24 V, maksymalnie 400 mA przy 12 V
- Podłączenie zasilania: 3-pinowe złącze śrubowe
- Ochrona: odwrotna polaryzacja i zabezpieczenie przed zwarciem
- POŁĄCZENIA ETHERNETOWE
- Połączenia: 2+2 x Ethernet
- Izolacja: Izolacja galwaniczna
- Szybkość transmisji: 10/100 Mbit/s pełny dupleks
- Złącze: RJ45
- Przełącznik: dwuportowy przełącznik przecinający
- ETHERNET/IP
- Tryb pracy: adapter (slave)
- Komunikaty: niejawne i jawne
- Maks. liczba połączeń skanera: 1 wejście/wyjście (połączenie „Wyłączny właściciel”) 3 połączenia „Tylko słuchanie” lub „Tylko wejście”
- Rozmiar danych wejściowych: 1448 bajtów (z „dużym otwarciem do przodu”)
- Rozmiar danych wyjściowych: 1448 bajtów (z „dużym otwarciem do przodu”)
- Nadmiarowość sieci: Pierścień poziomu urządzenia (DLR), oparty na beaconach
- Szybkie połączenie: klasa B
- Minimalny czas cyklu: 1 ms dla połączeń klasy 1, 100 ms dla połączeń klasy 3
- Plik EDS: dostępny
- PROFINET
- Tryb pracy: urządzenie PROFINET IO (slave)
- Klasa: A, B
- Kanały komunikacji: kanał czasu rzeczywistego (RT)
- Rozmiar danych wejściowych: 1024 bajty
- Rozmiar danych wyjściowych: 1024 bajty
- Minimalny czas cyklu: 1 ms
- Maksymalna liczba połączeń: 1 Relacja aplikacji kontrolera IO + 2 Relacje aplikacji dostępu do urządzenia
- Klasa obciążenia sieci: klasa III
- Rekordy I&M: dane producenta (I&M0), informacje o znacznikach (I&M1), data/godzina (I&M2), opis (I&M3)
- SNMP: Dostępne
- Plik GSDML: dostępny
- CERTYFIKATY I NORMY
- UL: numer pliku CULUS E214107
- CE: 2014/30/UE
- KC: Komunikator RR-ABJ
- Kompatybilność elektromagnetyczna: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Środowisko: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Wibracje i wstrząsy: IEC 60068-2-27, IEC 60068-2-6
- Utylizacja: WEE
- KONFIGURACJA
- Oprogramowanie konfiguracyjne: konfiguracja oparta na sieci Web
- Porty konfiguracyjne: Dedykowany port konfiguracyjny 10/100 Mb/s RJ45 Ethernet i dodatkowe porty Ethernet
- BEZPIECZEŃSTWO
- Bezpieczny rozruch: zapewnia autentyczność oprogramowania
- Przełącznik bezpieczeństwa: Fizyczny przełącznik, który włącza/wyłącza dostęp do internetowego interfejsu konfiguracyjnego
- Rodzaj produktu
Konwerter interfejsu
- Interfejs Advantech
Profinet
Ethernet/IP
Industrial Ethernet
Gateway
- Model katalogowy producenta
ABC4013
- Napięcie robocze
24 V/DC
- Maksymalna temperatura robocza
70 °C
- Minimalna temperatura robocza
-25 °C
- Napięcie robocze
12-30 V prądu stałego
- Zakres temperatury roboczej
-25 do 70 °C
- Wymiary
(S x W) 27 mm x 144 mm
- Maksymalny pobór natężenia
400 mA
- Wysokość produktu
144 mm
- Szerokość produktu
27 mm
- Numer katalogowy producenta
ABC4013
- Pobór prądu
160 mA
- UKCA
tak
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 2637479 Konwerter interfejsu Anybus ABC4013 Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2637479 Konwerter interfejsu Anybus ABC4013 Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC
Informacje
Informacje 2637479 Konwerter interfejsu Anybus ABC4013 Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC
Opis

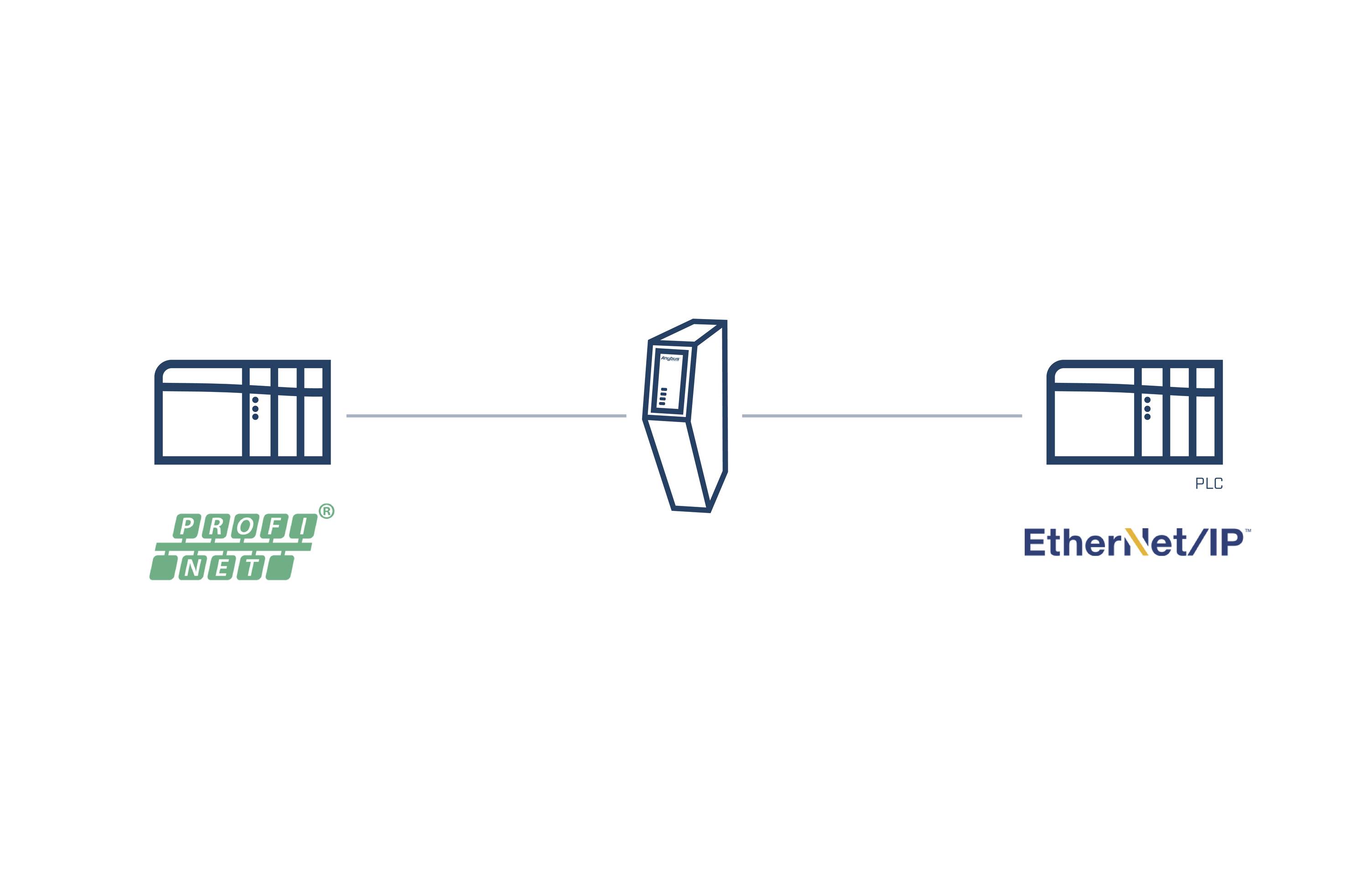

Anybus Communicator PROFINET IO-Devi - EtherNet/IP Adapter to przemysłowy konwerter protokołów, który umożliwia bezproblemową wymianę danych między sieciami PROFINET i EtherNet/IP.
Komunikator Anybus zapewnia niezawodną, bezpieczną i szybką transmisję danych pomiędzy różnymi sieciami Ethernet i fieldbus. Te autonomiczne bramki są łatwe do wdrożenia i umożliwiają transparentną wymianę danych między sterownikami PLC, dzięki czemu można integrować starsze urządzenia polowe z nowoczesnymi sieciami przemysłowymi, wprowadzając jedynie minimalne zmiany w oprogramowaniu.
Komunikator Anybus bazuje na sprawdzonym procesorze sieciowym Anybus NP40, który charakteryzuje się zgodnością z siecią, wysoką wydajnością i niezawodnością. Wymiana danych pomiędzy sterownikami PLC różnych sieci umożliwia bardzo szybką transmisję danych, nawet do 1500 bajtów w każdym kierunku, co spełnia większość wymagań obecnych i przyszłych aplikacji sterujących.
Uruchomienie jest szybkie i łatwe dzięki intuicyjnej konfiguracji, łatwej do zrozumienia dokumentacji oraz inteligentnej konstrukcji sprzętu i obudowy.
Doskonałe parametry
Natychmiastowy przesył danych – czas potrzebny na przesył danych między dwoma sterownikami PLC składa się z czasu cyklu pierwszej sieci i czasu cyklu drugiej sieci. Wewnętrzna transmisja danych w komunikatorze jest nieznaczna, gdyż odpowiada ona naturalnym wahaniom czasów cyklu sieciowego (jitter).
Konwersja endian przyspieszona sprzętowo (zamiana bajtów)
Komunikatory mogą modyfikować reprezentację danych (układ bajtów) poprzez przyspieszaną sprzętowo konwersję bajtów, aby zapewnić prawidłowe wyświetlanie danych w każdym sterowniku PLC. Można nawet konwertować różne części zakresu danych na różne sposoby, aby przetwarzać różne typy danych. Nie ma to wpływu na wydajność, zwalnia sterownik PLC z obowiązku konwersji danych i upraszcza programowanie sterownika PLC.
Proste uruchomienie
Dedykowany port konfiguracyjny Ethernet – nie wymaga żadnych specjalnych kabli.
Intuicyjny internetowy interfejs konfiguracyjny typu „przeciągnij i upuść” – nie wymaga instalacji dodatkowego oprogramowania.
Złącza skierowane do przodu ułatwiają podłączanie kabli, a smukła konstrukcja oszczędza miejsce na szynie DIN.
Rozwiązywanie problemów za pomocą zaawansowanych funkcji diagnostycznych, obejmujących monitorowanie danych na żywo, ekran stanu i pakiet pomocy technicznej.
Najnowsze funkcje bezpieczeństwa
Funkcja bezpiecznego rozruchu umożliwia wykrywanie manipulacji oprogramowaniem układowym i ochronę przed atakami złośliwego oprogramowania oraz infekcjami. Przełącznik bezpieczeństwa blokujący konfigurację i zapobiegający nieautoryzowanemu dostępowi.
Do środowisk przemysłowych
Solidna, kompaktowa obudowa
Komponenty przemysłowe są testowane i certyfikowane zgodnie z normami UL.
Szeroki zakres temperatur: od -25°C do 70°C
Montaż na szynie DIN umożliwia instalację w pobliżu podłączonych urządzeń, co zmniejsza nakład pracy związany z okablowaniem.
Opis tego produktu został przetłumaczony automatycznie.
Komunikator Anybus zapewnia niezawodną, bezpieczną i szybką transmisję danych pomiędzy różnymi sieciami Ethernet i fieldbus. Te autonomiczne bramki są łatwe do wdrożenia i umożliwiają transparentną wymianę danych między sterownikami PLC, dzięki czemu można integrować starsze urządzenia polowe z nowoczesnymi sieciami przemysłowymi, wprowadzając jedynie minimalne zmiany w oprogramowaniu.
Komunikator Anybus bazuje na sprawdzonym procesorze sieciowym Anybus NP40, który charakteryzuje się zgodnością z siecią, wysoką wydajnością i niezawodnością. Wymiana danych pomiędzy sterownikami PLC różnych sieci umożliwia bardzo szybką transmisję danych, nawet do 1500 bajtów w każdym kierunku, co spełnia większość wymagań obecnych i przyszłych aplikacji sterujących.
Uruchomienie jest szybkie i łatwe dzięki intuicyjnej konfiguracji, łatwej do zrozumienia dokumentacji oraz inteligentnej konstrukcji sprzętu i obudowy.
Doskonałe parametry
Natychmiastowy przesył danych – czas potrzebny na przesył danych między dwoma sterownikami PLC składa się z czasu cyklu pierwszej sieci i czasu cyklu drugiej sieci. Wewnętrzna transmisja danych w komunikatorze jest nieznaczna, gdyż odpowiada ona naturalnym wahaniom czasów cyklu sieciowego (jitter).
Konwersja endian przyspieszona sprzętowo (zamiana bajtów)
Komunikatory mogą modyfikować reprezentację danych (układ bajtów) poprzez przyspieszaną sprzętowo konwersję bajtów, aby zapewnić prawidłowe wyświetlanie danych w każdym sterowniku PLC. Można nawet konwertować różne części zakresu danych na różne sposoby, aby przetwarzać różne typy danych. Nie ma to wpływu na wydajność, zwalnia sterownik PLC z obowiązku konwersji danych i upraszcza programowanie sterownika PLC.
Proste uruchomienie
Dedykowany port konfiguracyjny Ethernet – nie wymaga żadnych specjalnych kabli.
Intuicyjny internetowy interfejs konfiguracyjny typu „przeciągnij i upuść” – nie wymaga instalacji dodatkowego oprogramowania.
Złącza skierowane do przodu ułatwiają podłączanie kabli, a smukła konstrukcja oszczędza miejsce na szynie DIN.
Rozwiązywanie problemów za pomocą zaawansowanych funkcji diagnostycznych, obejmujących monitorowanie danych na żywo, ekran stanu i pakiet pomocy technicznej.
Najnowsze funkcje bezpieczeństwa
Funkcja bezpiecznego rozruchu umożliwia wykrywanie manipulacji oprogramowaniem układowym i ochronę przed atakami złośliwego oprogramowania oraz infekcjami. Przełącznik bezpieczeństwa blokujący konfigurację i zapobiegający nieautoryzowanemu dostępowi.
Do środowisk przemysłowych
Solidna, kompaktowa obudowa
Komponenty przemysłowe są testowane i certyfikowane zgodnie z normami UL.
Szeroki zakres temperatur: od -25°C do 70°C
Montaż na szynie DIN umożliwia instalację w pobliżu podłączonych urządzeń, co zmniejsza nakład pracy związany z okablowaniem.
Opis tego produktu został przetłumaczony automatycznie.
