Name: Konwerter interfejsu Phoenix Contact 2702184 RS-485 30.5 V/DC
Brand: Phoenix Contact
SKU: 2209814
Availability: BackOrder

Zielony, smukły element elektroniczny z wieloma złączami, prawdopodobnie moduł do sterowania lub przetwarzania sygnałów.

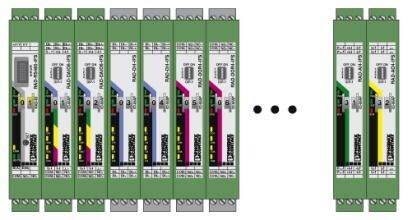

Seria dziewięciu zielonych modułów wtykowych w szafce sterowniczej, częściowo ponumerowanych od '0' do '8', z gniazdami przyłączeniowymi u góry i u dołu.

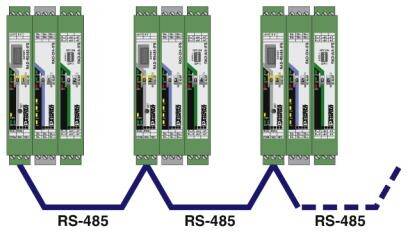

Schemat trzech urządzeń RS-485 połączonych w topologii szeregowej, połączonych niebieskimi kablami. Etykieta: RS-485.

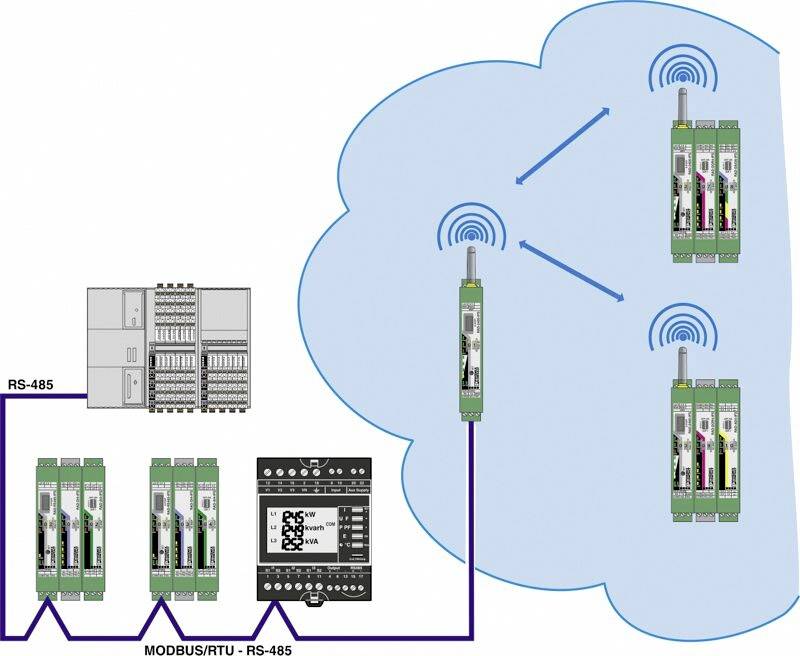

Diagram przedstawia system komunikacyjny z RS-485 i MODBUS/RTU dla urządzeń. Połączenia do modułów radiowych komunikujących się w chmurze.

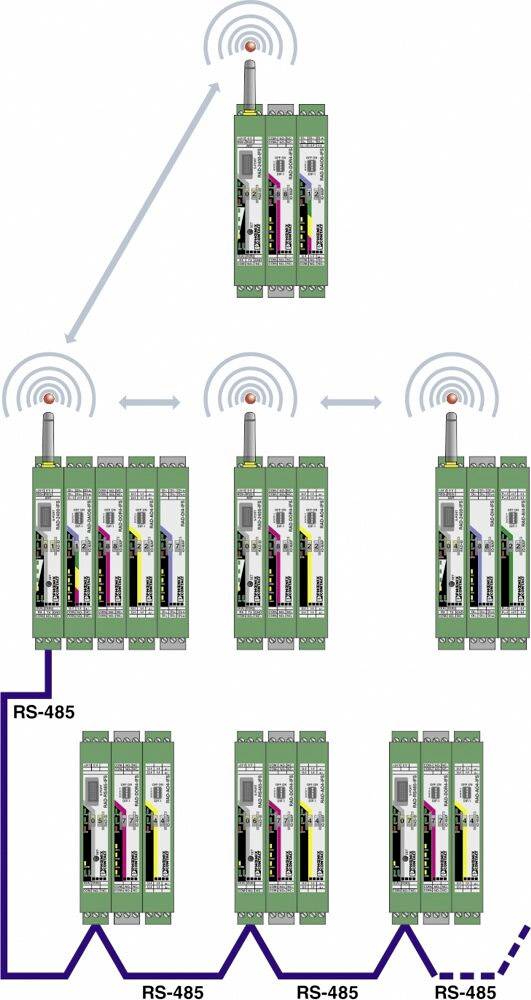

Diagram sieci urządzeń z komunikacją bezprzewodową i połączeniami RS-485 na trzech poziomach, przedstawiający przepływ danych.

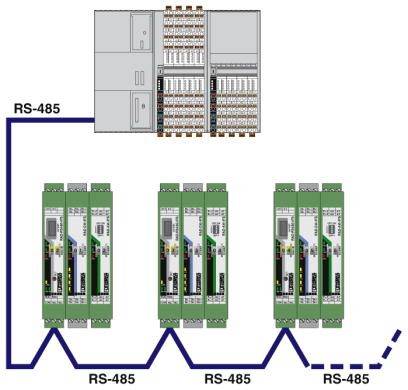

'Diagram sieci RS-485: Urządzenie nadrzędne łączy się szeregowo z czterema urządzeniami podrzędnymi w topologii daisy-chain.'

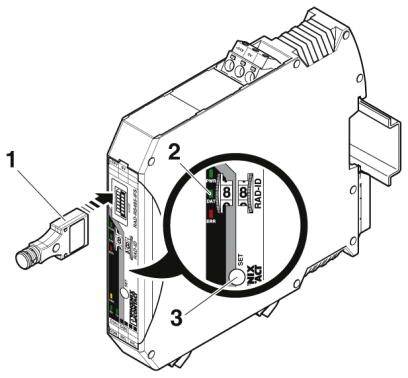

Diagram przedstawia okablowanie i ustawienia urządzenia elektrycznego. Głównymi cechami są złącze (1) oraz przełączniki obrotowe (2) do regulacji ustawień.

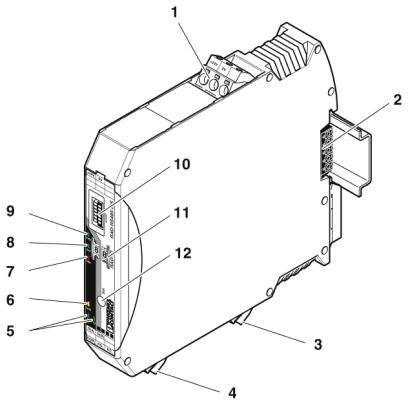

Rysunek techniczny urządzenia elektrycznego z oznaczonymi komponentami: 1. Wlot, 2. Mocowanie, 3-12. Złącza i wskaźniki.

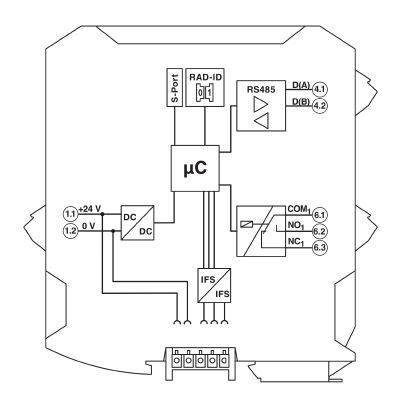

Schemat elektryczny przedstawia okablowanie urządzenia z przyłączami RS485, zasilania (+24V, 0V) oraz przewodami sterującymi (COM, NO, NC).

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 23.10

Liczba

Sztuki

Suma (2659,00 zł / Sztuka)

2659,00 zł

2161,79 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (magazynowanie/transport): Od -40°C... 85°C
głębokość:
Dopuszczalna wilgotność powietrza 114,5 mm (praca): 20%... 85%
wysokości: 2000 m
stopień ochrony:
Obudowa materiału IP20: Obudowa: PA 6.6-FR
elastyczny maks.: 2,5 mm przekrój
przewodu elastycznego min.: 0,2 mm przekrój
przewodu AWG maks.: 14
AWG min. Przekrój przewodu: 24
: Złącze śrubowe COMBICON:złącze śrubowe (gniazdo)
długość transmisji: ≤ 1200 m
stopień zanieczyszczenia: 2
kategoria przepięciowa: 2
przekrój przewodu sztywnego maks.: 2,5 mm
przekrój przewodu sztywnego min.:
Technika połączeń 0,2 mm:
Szybkość transmisji danych 2-przewodowa: 300 bit/s / 600 bit/s / 1,2 kbit/s / 2,4 kbit/s / 4,8 kbit/s / 9,6 kbit/s / 19,2 kbit/s / 38,4 kbit/s / 57,6 kbit/s / 93,75 kbit/s / 115,2 kbit/s (ustawienie fabryczne: 19,2/8/E/1)

Rodzaj produktu: Konwerter interfejsu

Interfejs Advantech: RS-485

Model katalogowy producenta: RAD-RS485-IFS

Napięcie robocze: 30.5 V/DC

Maksymalna temperatura robocza: + 70 °C

Minimalna temperatura robocza: -40 °C

Zakres temperatury roboczej: -40 do + 70 °C

Ilość wyjść: 1 x

Wymiary: (S x W) 17.5 mm x 113 mm

Maksymalny pobór natężenia: 65 mA

Wysokość produktu: 113 mm

Szerokość produktu: 17.5 mm

Numer katalogowy producenta: 2702184

Interfejs: RS-485
Interfejs Konfiguracyjny

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209814 Konwerter interfejsu Phoenix Contact 2702184 RS-485 30.5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209814 Konwerter interfejsu Phoenix Contact 2702184 RS-485 30.5 V/DC

Opis

Multiplekser wielopunktowy do sygnałów i/o Do 99 stacji magistrali w sieci. Szybkie i łatwe uruchomienie bez programowania. Możliwość Łączenia Z Modułami Radiowymi Gumki. Możliwość rozszerzania modularnego do 32 modułów rozszerzeń i/o Rozszerzony zakres temperatur -40°C... +70 °C.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
