Laserfuchs 70135336 Laser liniowy LH650-5-5(9x21)60-ADJ, klasa 1, 5 mW, 650 nm

Moduł laserowy z mosiądzu z dwoma podłączonymi przewodami, czerwonym i czarnym, do połączeń elektrycznych.

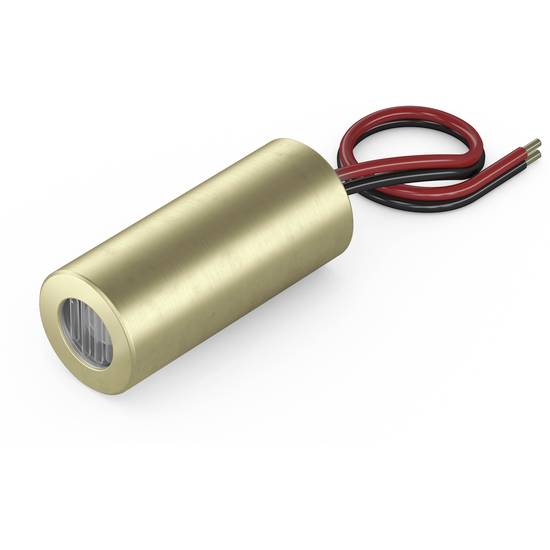

Cylindryczny, złoty reflektor LED z dwoma wystającymi przewodami w kolorze czerwonym i czarnym, prawdopodobnie oprawa podtynkowa.

Elektryczna piła precyzyjnie przecina deskę drewnianą. Czerwona wiązka lasera wskazuje linię cięcia.

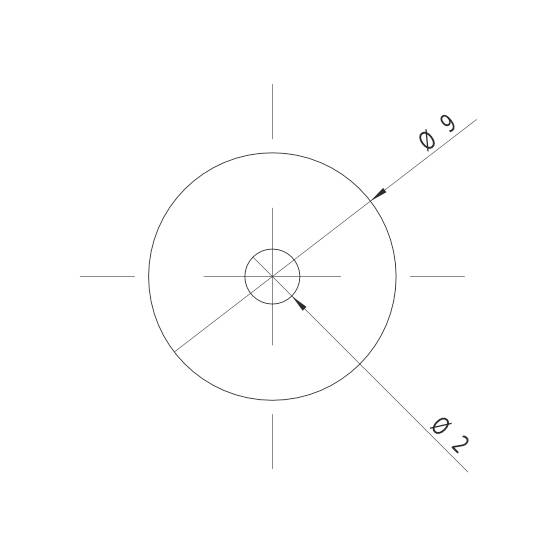

Rysunek techniczny koła z dwoma wymiarami. Koło zewnętrzne ma średnicę Ø 9, koło wewnętrzne ma średnicę Ø 2.

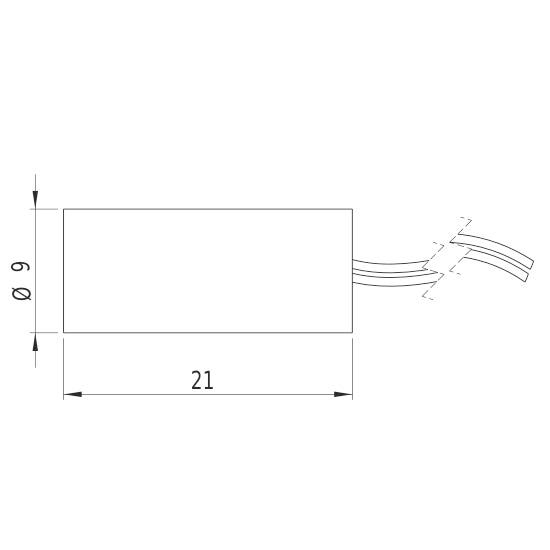

Cylindryczny obiekt o średnicy 9 mm i długości 21 mm, z dwoma wystającymi kablami po prawej stronie.

Cylindryczny silnik elektryczny z kablami przy jednym końcu. Przewody przedstawione są bez osłony. Szczegóły mechaniczne nie są pokazane.

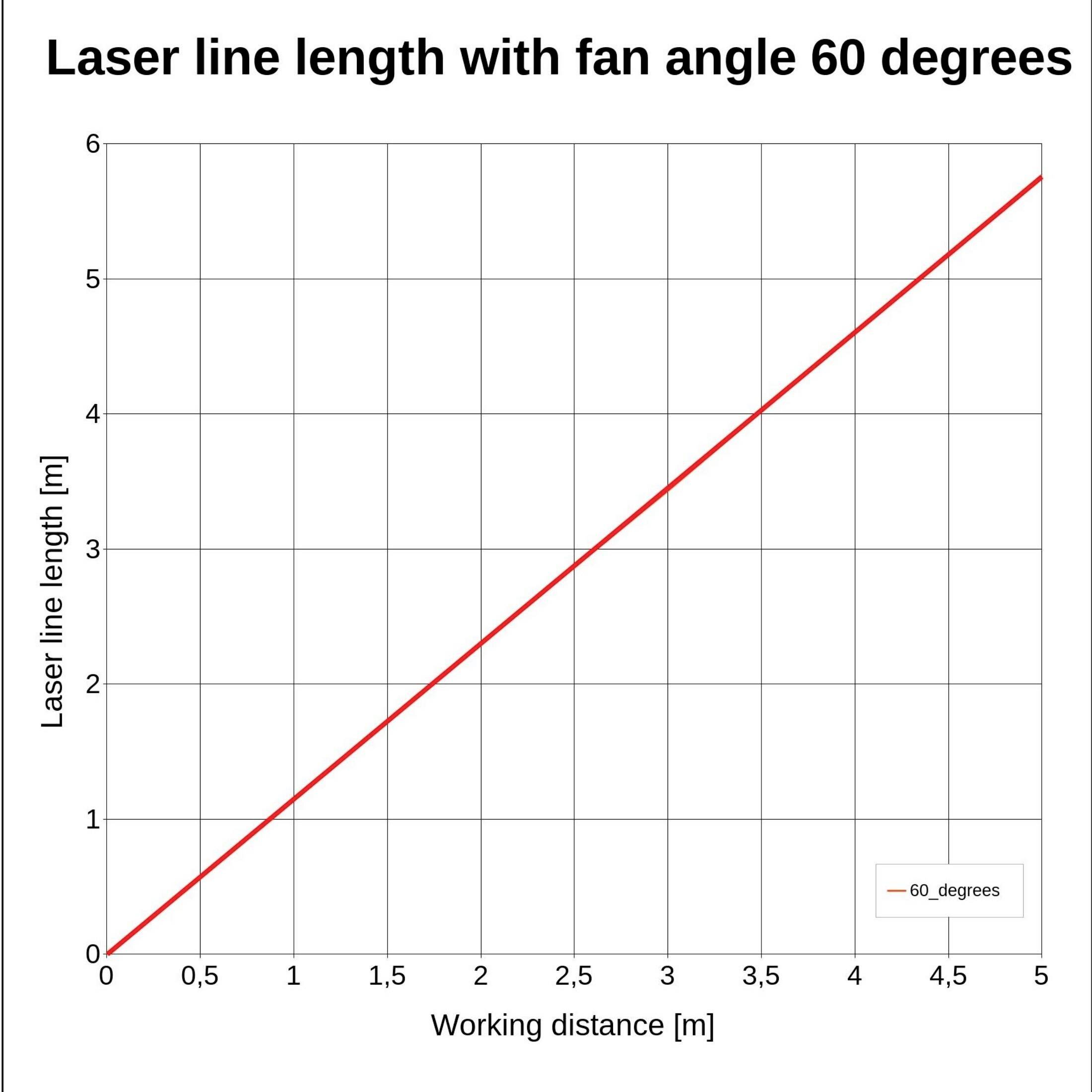

Diagram przedstawia zależność między odległością roboczą a długością linii laserowej przy kącie wachlarza wynoszącym 60 stopni, ze wzrostem liniowym.

1/7

Rodzaj produktu

Laser liniowy

Charakterystyka świecenia

liniowe

Długość fali

650 nm

Moc

5 mW

Średnica produktu

9 mm

Dostawa w czw. 8.10

44 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (178,05 zł / Sztuka)

178,05 zł

219,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Laser liniowy z możliwością ustawiania ostrości, czerwony, 650nm, 5mW, 60°, klasa lasera 1, regulacja ostrości, 3-5V DC, 9x21mm

czerwony
Klasa lasera: 1
Charakterystyka świecenia: liniowe

Dodatkowe informacje:

Dane techniczne

Materiał mosiądz
Moc optyczna: 5 mW
Żywotność: 10 000 godzin
Temperatura robocza: od -10°C do 40 °C
Temperatura przechowywania od -40°C do 80 °C
Kształt belki: linia
Klasa lasera 1
Rozbieżność: H - 1,0 mrad
Kąt rozwarcia: 60 °
Zasięg: 3 m
Optyka: Soczewka akrylowa
Technologia laserowa: dioda jednomodowa
Ostrość: regulowana
Potencjał mieszkaniowy: VDD(+)
Potencjał obudowy: VDD(+) Ostrość: regulowana
Kolor kabla GND: czarny
Długość kabla: 140 mm
Typ kabla: Belden, typ 1007, 26AWG
Średnica wyjściowa optyki: 6 mm

Rodzaj produktu: Laser liniowy

Charakterystyka świecenia: liniowe

Właściwość ogniskowania: z możliwością zmiany ostrości

Kolor: czerwony

Długość fali: 650 nm

: 5 mW

Średnica produktu: 9 mm

Długość produktu: 21 mm

Klasa lasera: 1

Kąt przesłony: 60°

Rozbieżność wiązki: 1.0 mrad

Odległość robocza: 3 m

Napięcie robocze: 5 V/DC

Natężenie robocze: 30 mA

Materiał: mosiądz

Wymiary: (Ø x W) 9 mm x 21 mm

Waga: 7.3 g

Zgodne z RoHS: Tak

Szerokość produktu: 9 mm

Wysokość produktu: 21 mm

Maksymalna temperatura: 40 °C

Minimalna temperatura: -10 °C

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2987587 Laserfuchs 70135336 Laser liniowy LH650-5-5(9x21)60-ADJ, klasa 1, 5 mW, 650 nm

Informacje

Informacje 2987587 Laserfuchs 70135336 Laser liniowy LH650-5-5(9x21)60-ADJ, klasa 1, 5 mW, 650 nm

Deklaracja zgodności

Deklaracja zgodności 2987587 Laserfuchs 70135336 Laser liniowy LH650-5-5(9x21)60-ADJ, klasa 1, 5 mW, 650 nm

Opis

Charakterystyka

Laser liniowy z możliwością ustawiania ostrości, czerwony, 650nm, 5mW, 60°, klasa lasera 1, regulacja ostrości, 3-5V DC, 9x21mm
Typ LH650-5-5(9x21)60-ADJ to moduł lasera liniowego o długości fali 650nm. Laser ma bardzo kompaktową konstrukcję (9x21mm). Żywotność modułu laserowego przekracza 3000 godzin. Kąt otwarcia wynoszący 60° tworzy krzyż laserowy o długości 1,1 m w odległości 1 m. Dzięki regulowanej ostrości można zmieniać grubość linii lasera. Pobór prądu jest bardzo niski i wynosi około 30 mA, dzięki czemu do zasilania można z łatwością wykorzystać 2 baterie, a moduł laserowy można używać mobilnie. Na przykład możesz użyć naszego zestawu baterii z 2 bateriami 1,5 V (AA) jako źródła zasilania. Ten laser liniowy stosowany jest na przykład w urządzeniach niwelacyjnych, systemach znakowania laserowego oraz do precyzyjnego pozycjonowania obiektów w przemyśle, rzemiośle, hobby i sektorze pokazowym. Typowe obszary zastosowań to zastosowania niskokosztowe. Moduł ten należy do klasy lasera 1.
Charakterystyka wiązki: linia, grubość linii można zmieniać
Moc optyczna: 5mW (klasa lasera 1); Regulacja ostrości
Kompaktowa konstrukcja: 9x21mm; Kąt otwarcia: 60°; Odchylenie osi: do 3,0°
Kąt otwarcia (60°) wytwarza linię lasera o długości 1,1 m przy odległości roboczej 1 m.
Do zastosowań np. w poziomicach laserowych, systemach znakowania laserowego, robotyce i sektorze pokazowym. Zasilanie 3V do 5V. Do zasilania można wykorzystać na przykład nasz akumulator Picotronic 3V lub zasilacz Picotronic LFNT-3.
