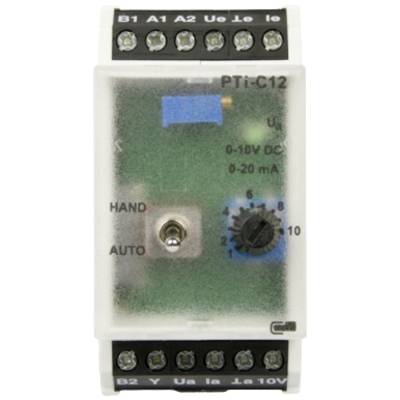

Metz Connect PTi-C12 24 V AC/DC 11050108 Przetwornik sygnału 1 szt.

Separator potencjałów/przetwornik sygnału służy do separacji sygnałów analogowych w zakresie 0 do 10 V DC i 0 do 20 mA DC lub do konwersji sygnałów z 0 do 10 V DC na 0 do 20 mA DC lub 0 do 20 mA DC na 0 do 10 V prądu stałego. Sygnały wejściowe i wyjściowe oraz napięcie zasilania są od siebie odizolowane galwanicznie. Do urządzenia można podłączyć sygnał wejściowy od 0 do 10 V lub od 0 do 20 mA. Funkcja izolacji potencjału: W przypadku PT-C12 sygnał wejściowy 0 do 10 V jest proporcjonalnie dostosowywany do sygnału wyjściowego 0 do 10 V. PTi-C12 reguluje sygnał wejściowy od 0 do 20 mA proporcjonalnie do sygnału wyjściowego od 0 do 20 mA. Funkcja konwersji sygnału z izolacją galwaniczną: Dzięki konwersji sygnału z 0 do 10 V na 0 do 20 mA lub z 0 do 20 mA na 0 do 10 V przekonwertowany sygnał wyjściowy można ponownie dostosować za pomocą zintegrowanego trymera wrzecionowego. Dodatkowo zintegrowany jest ręczny poziom obsługi awaryjnej z przełącznikiem HAND-AUTO ze stykiem zwrotnym. Sygnał wyjściowy 0 do 10 V lub 0 do 20 mA można ustawić za pomocą przedniego potencjometru w pozycji przełącznika HAND. Na zacisku 10 V dostępne jest stałe napięcie wyjściowe o wartości maks. 10 V DC, 5 mA. Wejście Y służy do wyświetlania LED napięcia wyjściowego Ua. Jasność diody LED zależy od poziomu sygnału wyjściowego (mostek pomiędzy Ua i Y). Alternatywnie można podłączyć sygnał zewnętrzny do wejścia Y dla wyświetlacza LED 0 do 10 V DC. Połączenie za pomocą zacisków śrubowych.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
