Miernik mocy PCE Instruments PCE-PA 8300-1
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
2 Sztuki
Liczba
Suma (10 974,80 zł / Sztuka)
10 974,80 zł
13 499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 2 sztuka
Cechy produktu

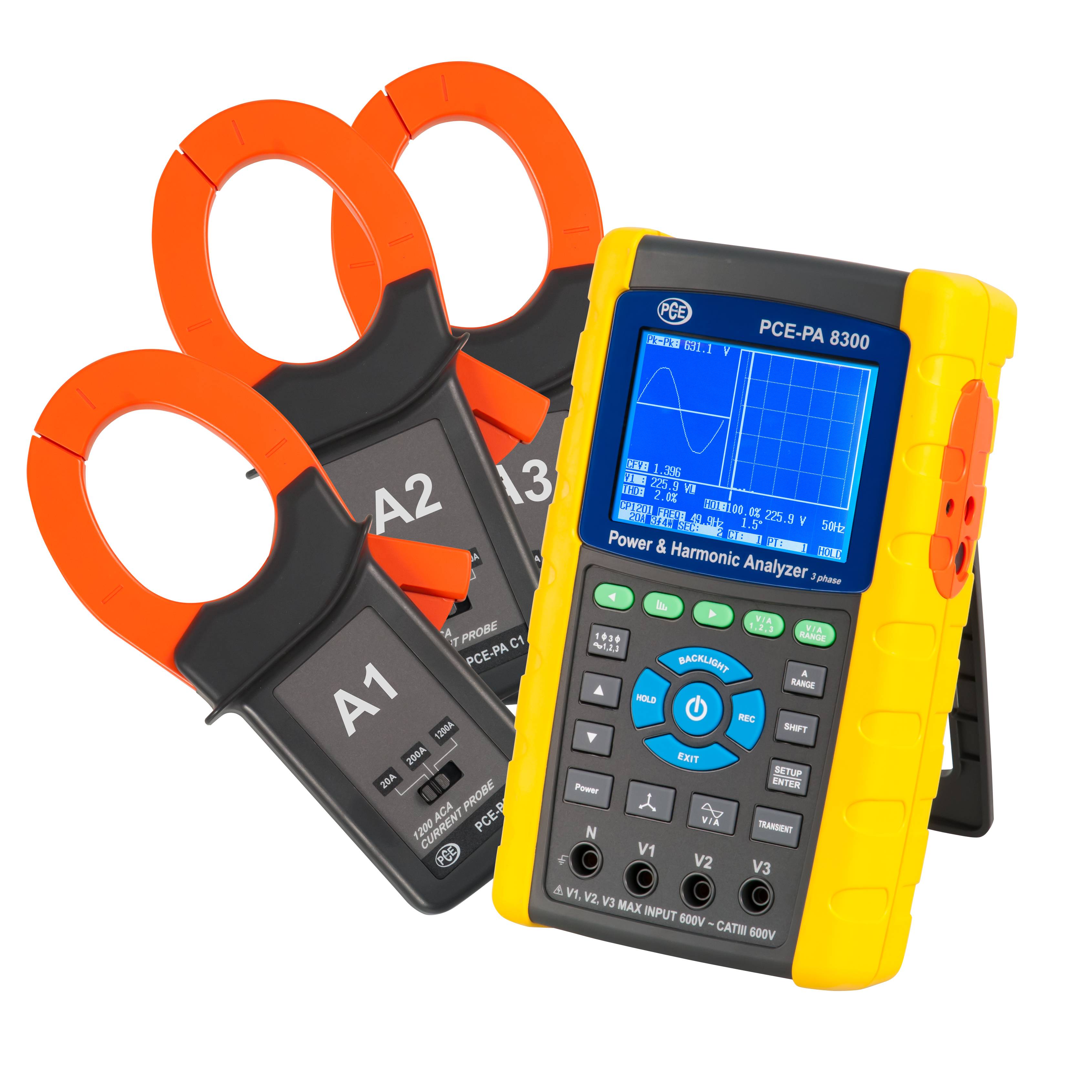

Miernik mocy PCE-PA 8300-1
- 3-fazowy analizator mocy i zakłóceń sieciPomiar do 1200 A ACHarmoniczne i analiza harmonicznychPomiar mocy pozornej, czynnej, biernejPomiar współczynnika mocyMożna podłączyć cęgi prądowe różnych producentówKarta pamięci SDRegulowany interwał zapisu danychMożliwość pomiaru do 600 V ACPomiar kąta fazowego / częstotliwościWyświetlacz graficzny z reprezentacją harmonicznąWytrzymała obudowaAutomatyczny wybór zakresu pomiarowego (AC V)
Dane techniczne
- Pomiar napięcia (AC V)Zakres pomiarowy Rozdzielczość Dokładność10 V ... 600 V (faza do neutralnego)10 V ... 600 V (faza do fazy)0,1 V ±(0,5 % + 0,5 V)Pomiar prądu (AC A) zestaw 1Zakres pomiarowy Rozdzielczość Dokładność20 A 0,001 A (< 10 A)0,01 A (>= 10 A) ±(0,5 % + 0,1 A)200 A 0,01 A (< 100 A)0,1 A (>= 100 A) ±(0,5 % + 0,5 A)1200 A 0,1 A (< 1000 A)1 A (>= 1000 A) ±(0,5 A + 5 A)Moc czynna Zakres pomiarowy Rozdzielczość Dokładność0 9,999 kW 0,001 kW ±(1 % + 0,008 kW)10 ... 99,99 kW 0,01 kW ±(1 % + 0,008 kW)100 ... 999,9 kW 0,1 kW ±(1 % + 0,8 kW)1... 9,999 MW 0,001 MW ±(1 % + 0,008 MW)Moc pozorna Zakres pomiarowy Rozdzielczość Dokładność0 9,999 kVA 0,001 kVA ±(1 % + 0,008 kVA)10 ... 99,99 kVA 0,01 kVA ±(1 % + 0,08 kVA)100 ... 999,9 kVA 0,1 kVA ±(1 % + 0,8 kVA)1... 9,999 MVA 0,001 MVA ±(1 % + 0,008 MVA)Moc bierna Zakres pomiarowy Rozdzielczość Dokładność0 9,999 kVAR 0,001 kVAR ±(1 % + 0,008 kVAR)10 ... 99,99 kVAR 0,01 kVAR ±(1 % + 0,08 kVAR)100 ... 999,9 kVAR 0,1 kVAR ±(1 % + 0,8 kVAR)1... 9,999 MVAR 0,001 MVAR ±(1 % + 0,008 MVAR)Energia czynna Zakres pomiarowy Rozdzielczość Dokładność0 9,999 kWh 0,001 kWh ±(2 % + 0,008 kWh)10 ... 99,99 kWh 0,01 kWh ±(2 % + 0,08 kWh)100 ... 999,9 kWh 0,01 kWh ±(2 % + 0,8 kWh)1... 9,999 MWh 0,001 MWh ±(2 % + 0,008 MWh)Energia pozorna Zakres pomiaru Rozdzielczość Dokładność0 9,999 kVAh 0,001 kVAh ±(2 % + 0,008 kVAh)10 ... 99,99 kVAh 0,01 kVAh ±(2 % + 0,08 kVAh) 100 ... 999,9 kVAh 0,01 kVAh ±(2 % + 0,8 kVAh)1... 9,999 MVAh 0,001 MVAh ±(2 % + 0,008 MVAh)Energia bierna Zakres pomiarowy Rozdzielczość Dokładność0 9,999kVARh 0,001kVARh ±(2% + 0,008kVARh)10 ... 99,99 kVARh 0,01 kVARh ±(2 % + 0,08 kVARh)100 ... 999,9 kVARh 0,01 kVARh ±(2 % + 0,8 kVARh)1... 9,999 MVARh 0,001 MVARh ±(2 % + 0,008 MVARh)Współczynnik mocy dokładność rozdzielczości zakresu pomiarowego0 1 0,01 ± 0,04Kąt fazowy Zakres pomiaru Rozdzielczość Dokładność-180° ... 180° 0,1° ± 1°Częstotliwość Zakres pomiarowy Rozdzielczość Dokładność45 ... 65 Hz 0,1 Hz ± 0,1 HzHarmoniczne napięcia AC przy 50/60 Hz Zakres pomiarowy Rozdzielczość Dokładność1... 20 rzędu 0,1 V0,1% ± (2% + 0,5 V) ± (2% + 10 cyfr)21 ... 30 rzędu 0,1 V.0,1% ± (2% + 0,5 V) ± (2% + 20 cyfr)31 ... 50. rzędu 0,1 V0,1% R13 nie określono Harmoniczne prądu przemiennego przy 50/60 HzZakres pomiarowy Rozdzielczość Dokładność1... 20-rzędu 0,001 ... 1 A0,1 % ± (2 % + 0,5 A)±(2 % + 10 cyfr)21 ... 30 rzędu 0,001 ... 1 A0,1 % ± (2 % + 0,5 A)±(2 % + 20 cyfr)31 ... 50-rzędu 0,001 ... 1 A0,1 % nieokreśloneOgólne specyfikacje techniczneWyświetlacz 3,7" Wyświetlacz LCD z matrycą punktową (320 x 240 pikseli)Norma bezpieczeństwa IEC 1010 CAT III 600VRezystancja wejściowa AC V 10 MOhmZaciski prądowe o częstotliwości roboczej 40 Hz ... 1 kHztestowana częstotliwość robocza cęgów prądowych 45 Hz ... 65 HzZabezpieczenie przed przeciążeniem AC V.AC A 720 V RMS1300 A z miernikiem cęgowymKarta SD do przechowywania danychInterwał nagrywania 1 sekundaFunkcja rejestratoraZapis danych na karcie pamięci SDInterwał przechowywania: 2 sekundy... 7200 sekundWyjście danych przez USB lub RS-232 w zależności od kabla połączeniowego (tylko do wyświetlania na żywo na PC)Temperatura robocza 0... + 50 °CWilgotność otoczenia < 80 % wilg. wzglZasilanie 4 baterie AA 1,5 VZasilacz 9 VPobór prądu: Miernik: 500 mA DCCęgi prądowe: 34mA DCMaksymalna średnica drutu: cęgi prądowe: 50 mmWymiary miernika 225 x 125 x 64 mmMiernik cęgowy 210 x 64 x 33 mmSzczęka: 86 mm (na zewnątrz)Waga ok. 948 g (z bateriami)Cęgi prądowe: 467 g (z kablem)
- Rodzaj produktu
Tester sieci
- Rodzaj wyświetlacza
LCD
- Sygnalizator optyczny
tak
- Złącza pomiarowe
RS232
- Wymiary
(D x S x W) 125 x 64 x 225 mm
fabryczna (bez certyfikatu)
- Waga
948 g
- Zastosowanie
sieć
- Kategoria pomiarowa
CAT III 600 V
- Szerokość produktu
64 mm
- Wysokość produktu
225 mm
- Długość produktu
125 mm
- Głębokość produktu
64 mm
- Model katalogowy producenta
PCE-PA 8300-1
- Sposób przekazu informacji
Wyświetlacz LCD
- Zasilanie
9 V
Do pobrania
Karta katalogowa
Karta katalogowa 2813621 Miernik mocy PCE Instruments PCE-PA 8300-1
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2813621 Miernik mocy PCE Instruments PCE-PA 8300-1
Opis

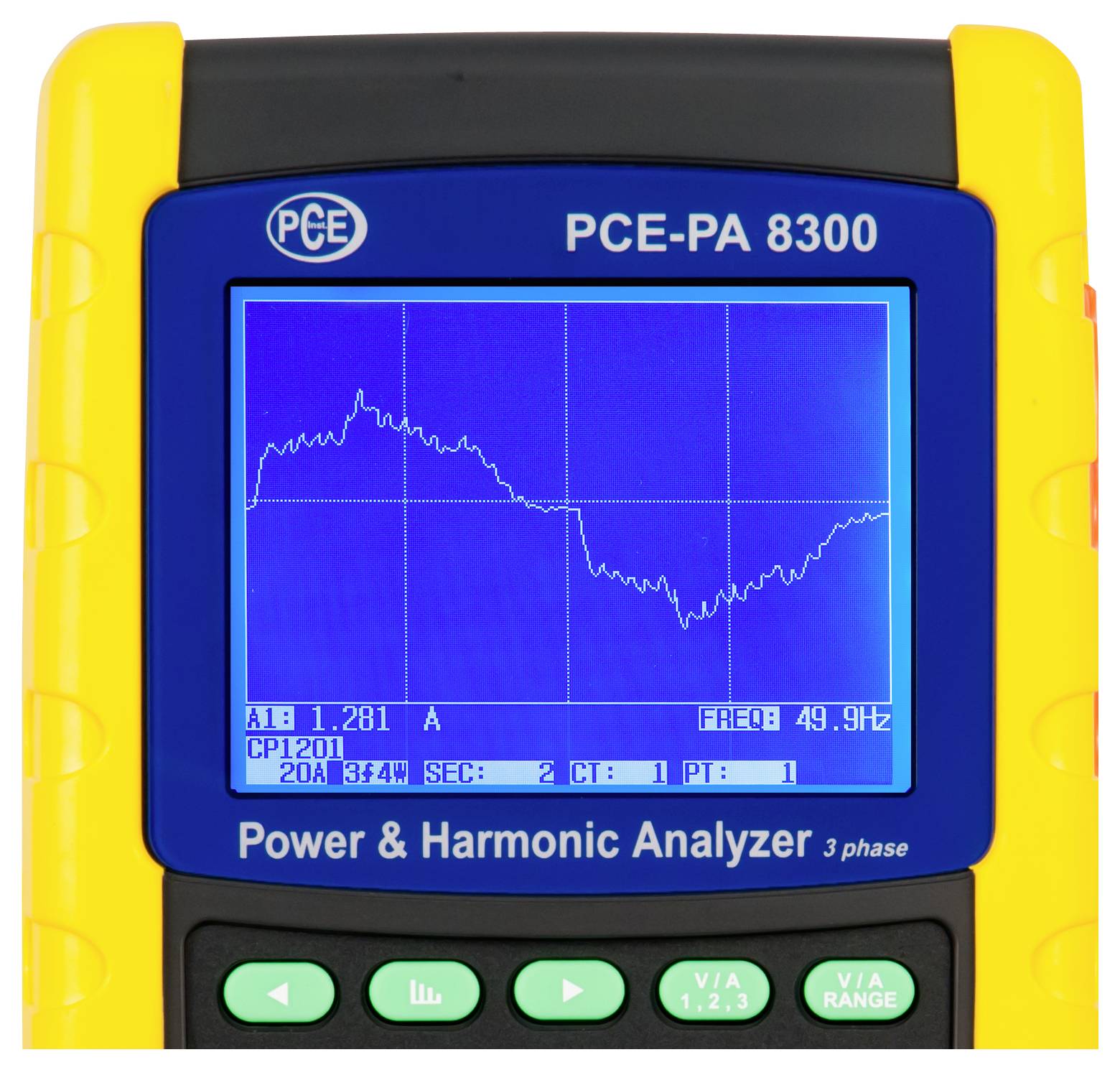

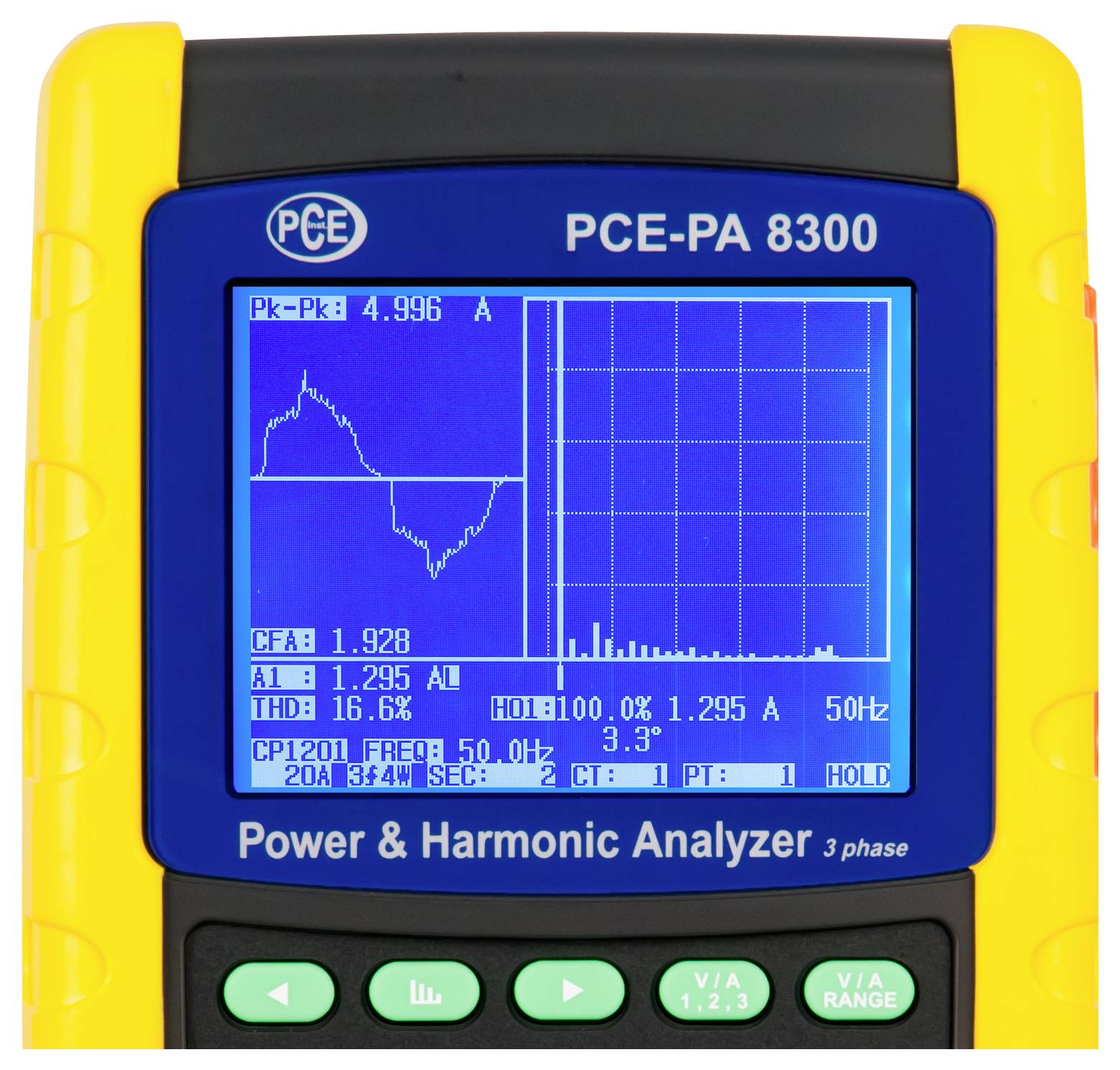

Miernik mocy PCE-PA 8300-1 przekonuje łatwą obsługą. Miernik mocy zapisuje wszystkie zmierzone wartości na karcie SD. Miernik mocy PCE-PA 8300-1 może być używany do pomiaru mocy i analizy sieci. Moc może być mierzona przez miernik mocy do 9999 MW. Do analizy sieci miernik mocy PCE-PA 8300-1 może precyzyjnie określić harmoniczne do 50. rzędu.Wszystkie zmierzone wartości wyświetlane są na graficznym wyświetlaczu LCD. Dzięki temu miernik mocy nie jest problemem, aby pokazać zniekształcenia sieci. W celu dokładnej analizy sieci i wydajności dane pomiarowe można przechowywać na karcie pamięci SD w dowolnie regulowanych odstępach czasu. Umożliwia to długotrwałe nagrywanie za pomocą miernika mocy PCE-PA 8300-1.
Charakterystyka
- Pomiar napięcia: 10 ... 600 V ACPomiar prądu 20... 1.200 A AC Pomiar mocy 0 kW... 9,999 MW (VA / VAR)Harmoniczne i analiza harmonicznychZaw. 3 cęgi prądowe

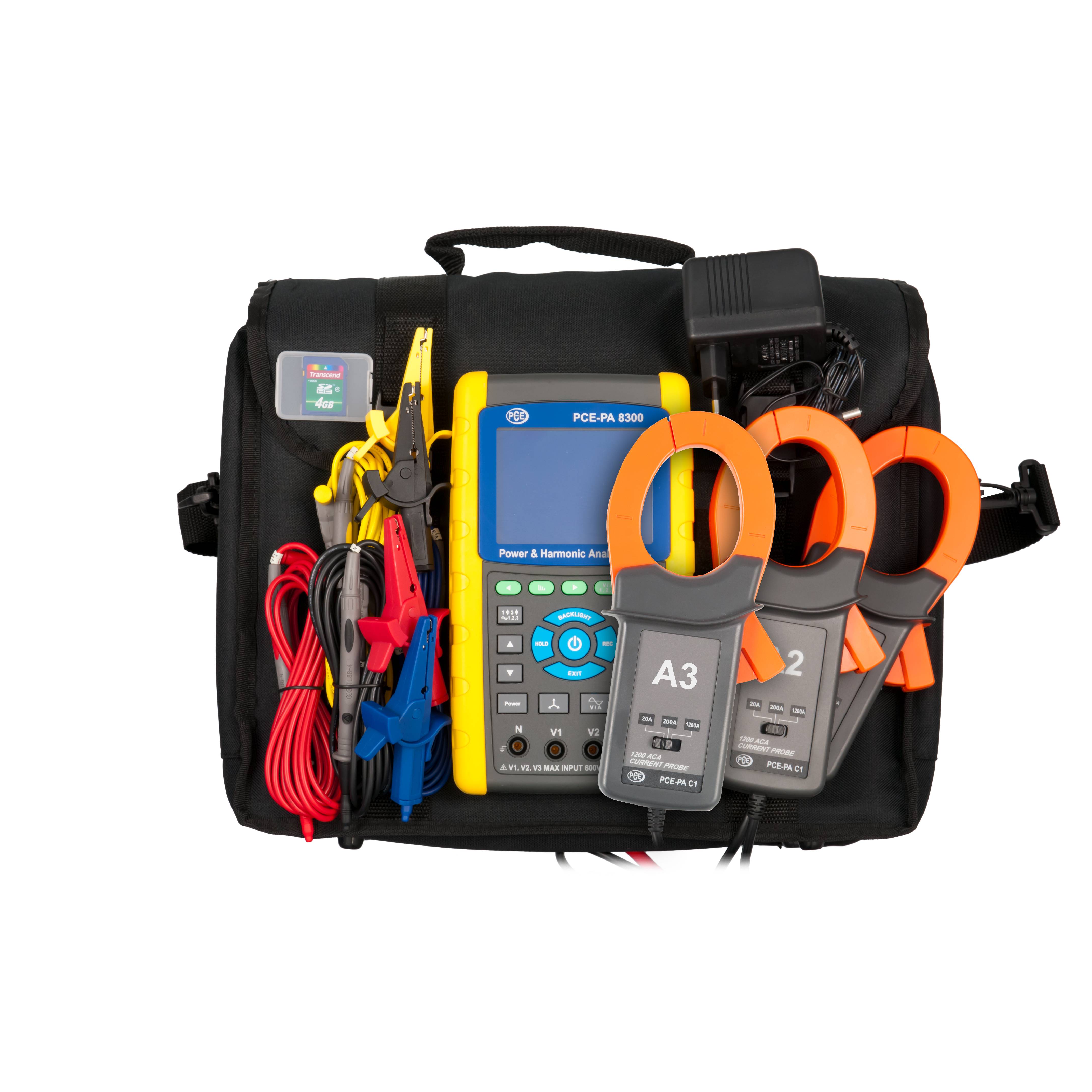

Zakres dostawy
- 1 x miernik mocy PCE-PA 8300-13 mierniki cęgowe4 x izolowane zaciski krokodylkowe4 ekranowane przewody pomiarowe6 baterii AA 1,5 V1 x adapter sieciowy 9 V1 x pokrowiecKarta pamięci SD 1x2 GB1 x instrukcja obsługi
