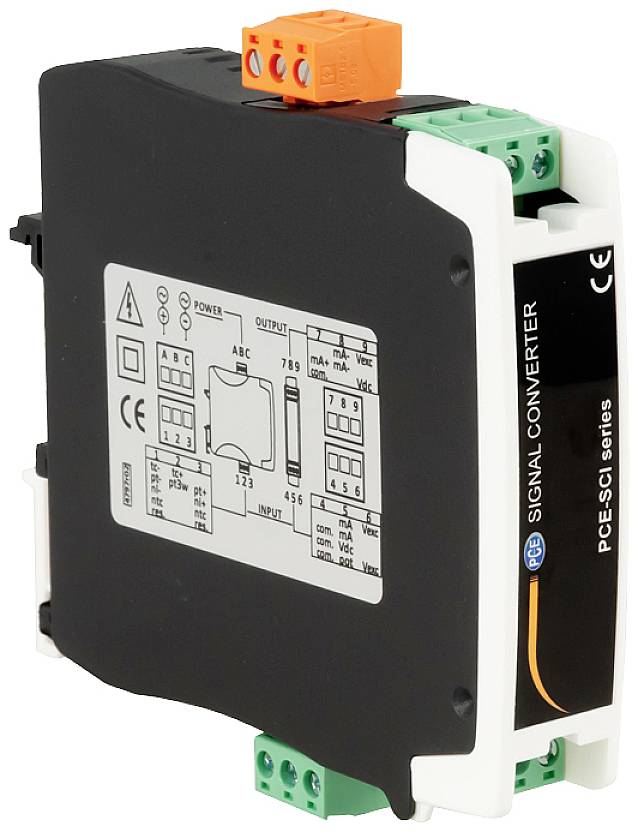

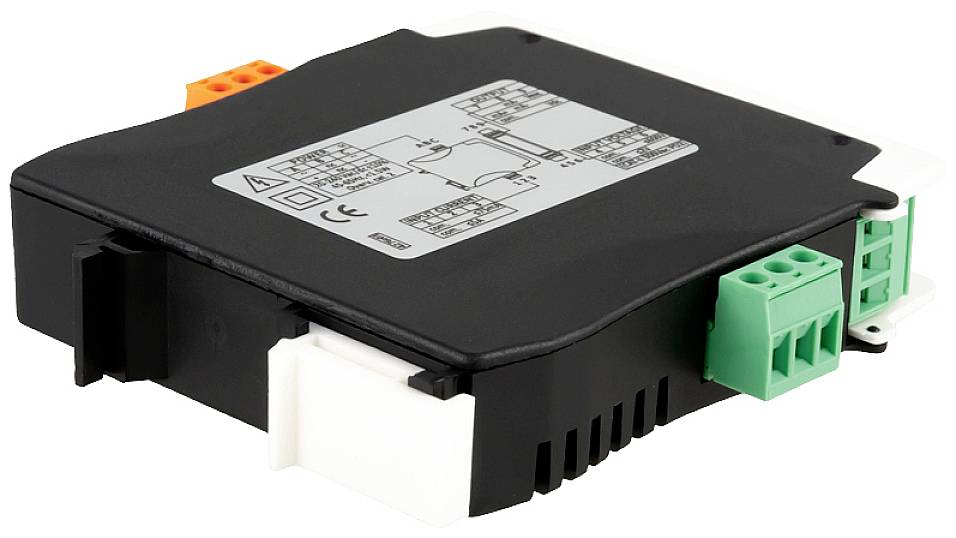

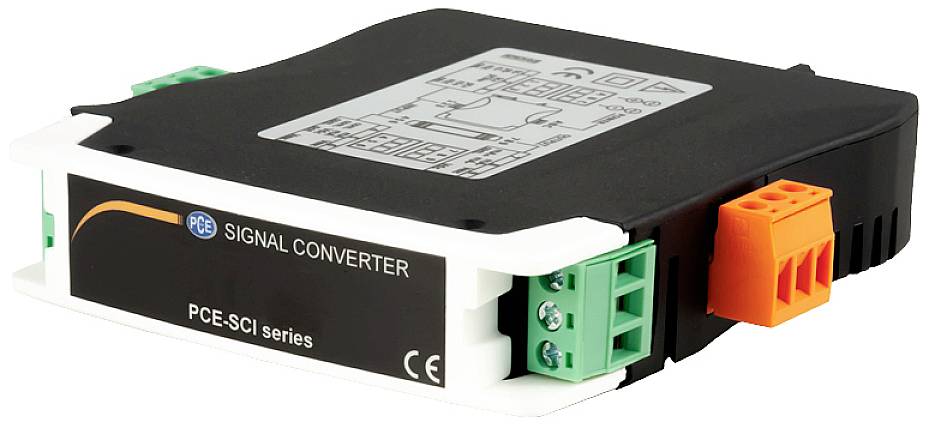

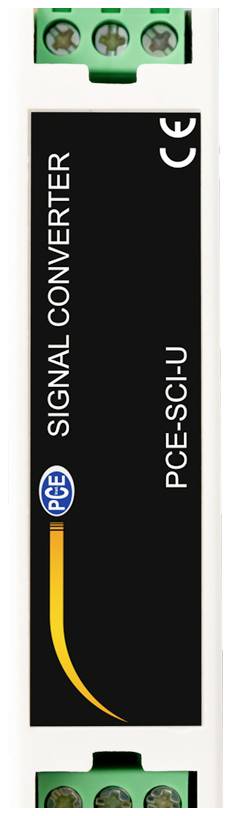

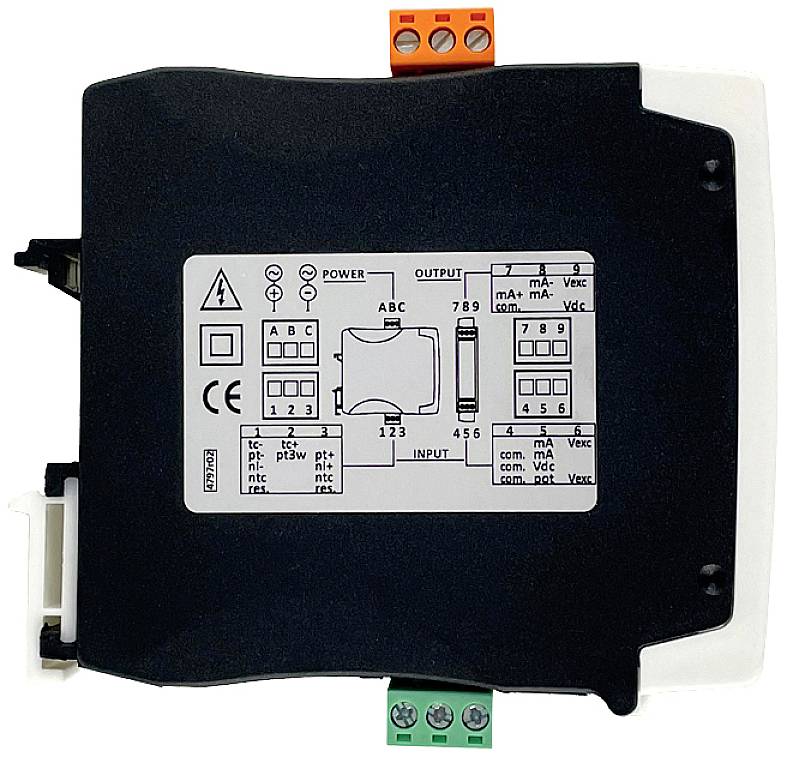

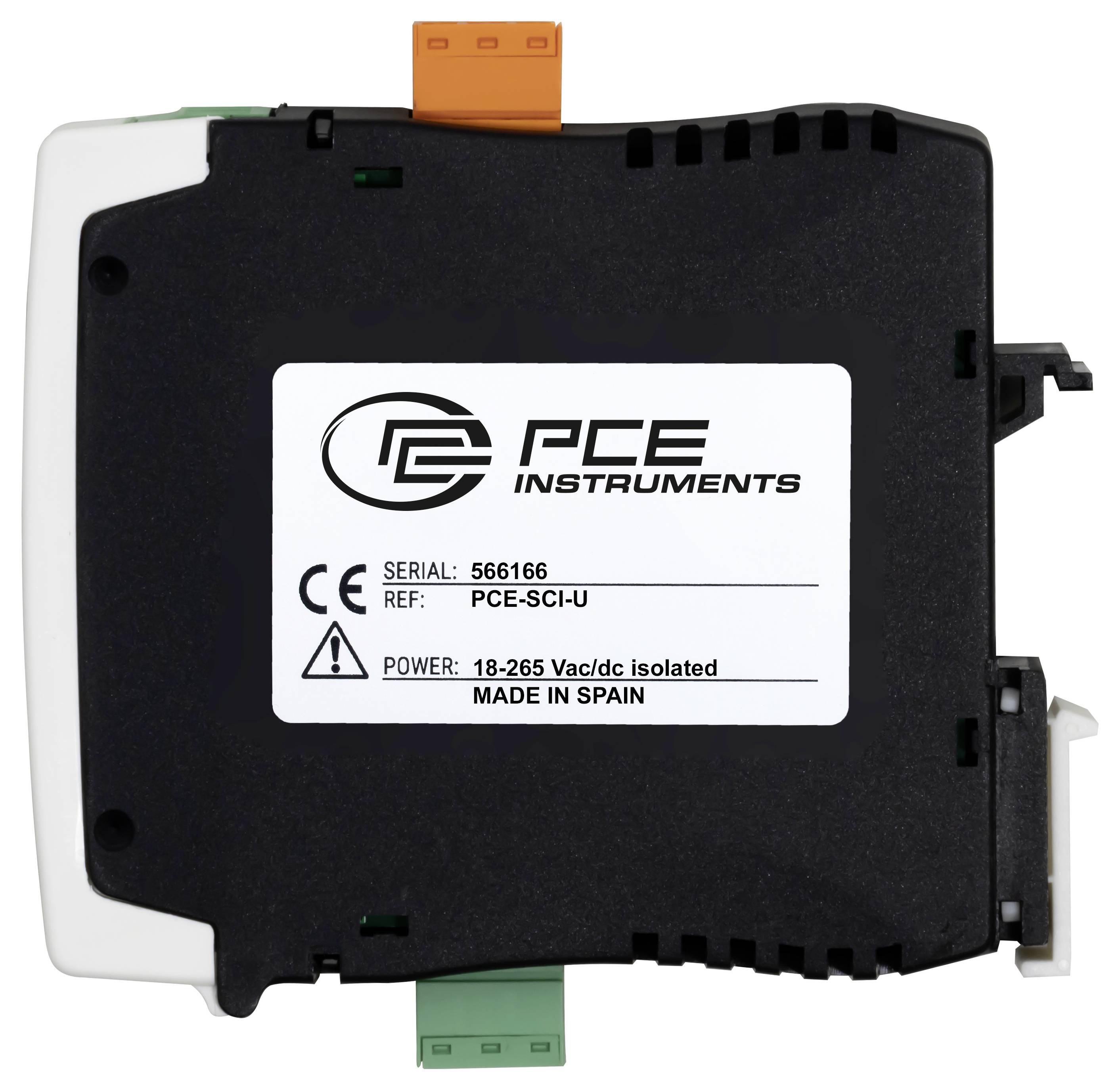

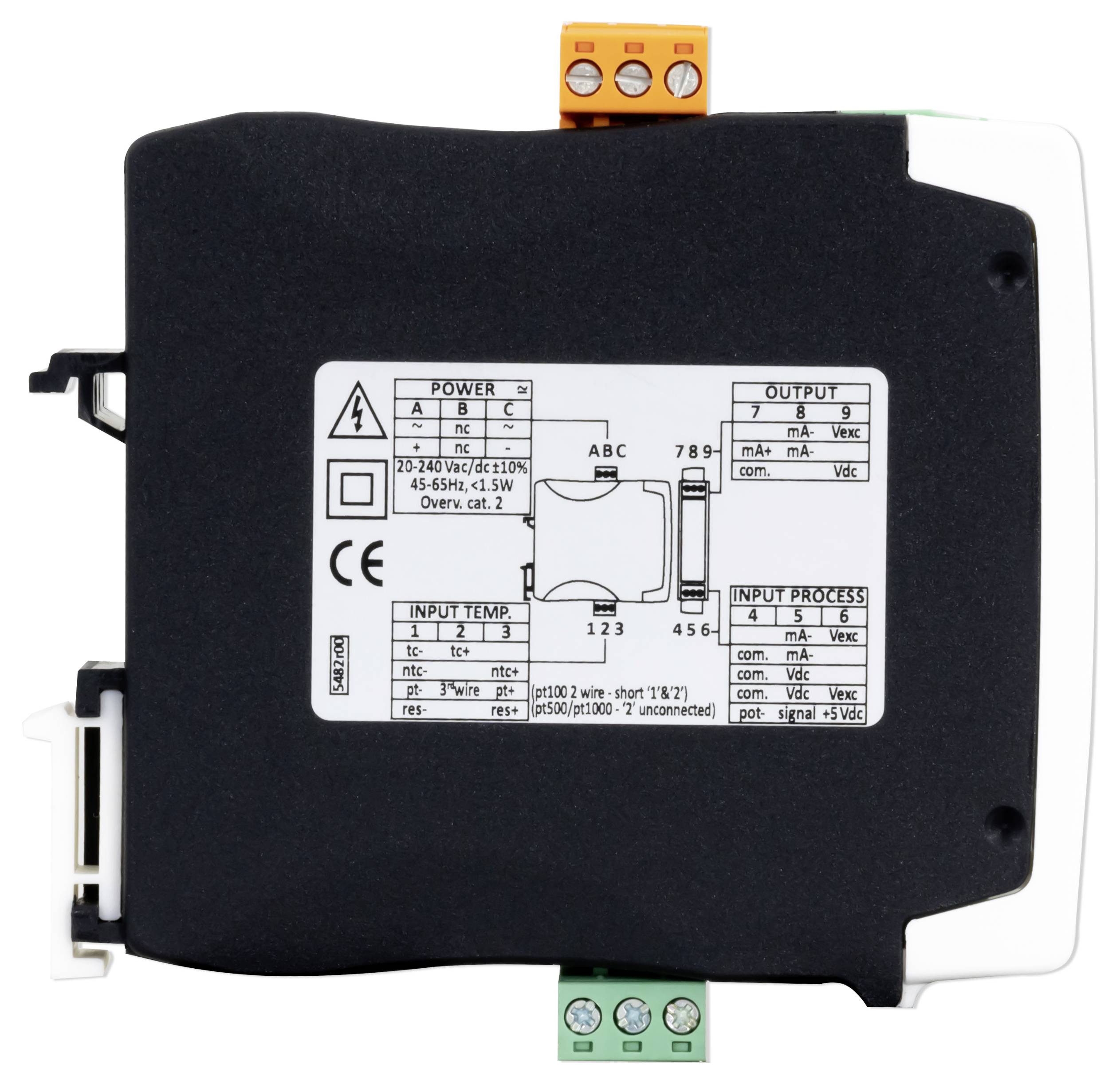

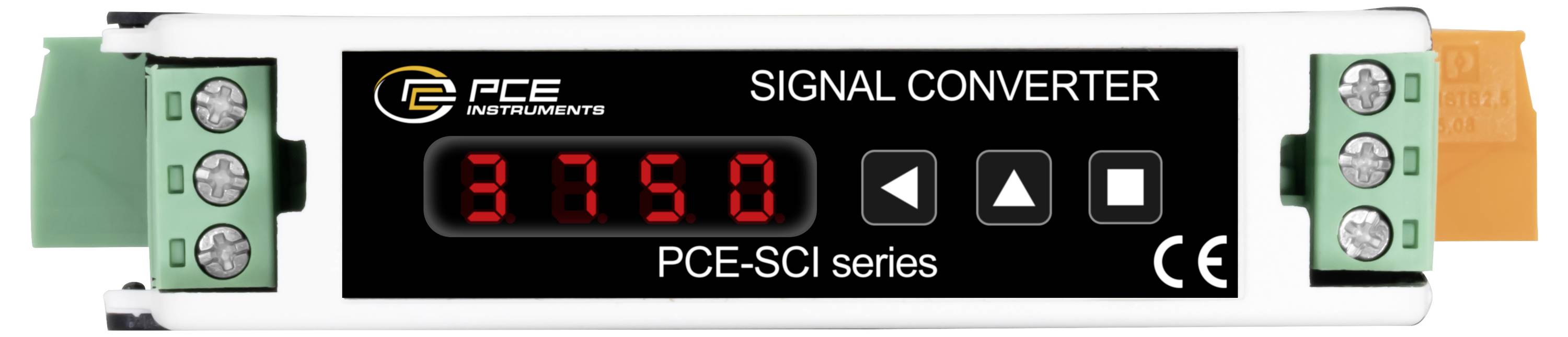

Miernik na szynę DIN PCE Instruments PCE-SCI-U
EAN:
Numer producenta
Numer produktu
Model katalogowy producenta
PCE-SCI-U
Numer katalogowy producenta
PCE-SCI-U
3 Sztuki
Liczba
Suma (617,07 zł / Sztuka)
617,07 zł
759,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 3 sztuka
Cechy produktu
Miernik na szynę DIN
- Ponad 100 kombinacji do wyborudowolnie skalowanegotowy do pracy w mniej niż 5 minutPrzetwarza analogowy zakres wejściapełna izolacja galwanicznaZasilanie 18 ... 265 V AC/DC
Dane techniczne
- Wejście Zakres pomiarowy Dokładność Przeciążenie Prąd procesowy 4 ... 20mA< 0,3% pełnej skali, maks. 25mA Napięcie procesu 0 10V< 0,3% pełnej skali, maks. 25 V DC Potencjometry 0 100 % 0... 500Ω<1% pełnej skali 0 20 kΩ Rezystancja 0 2,5 kΩ< 1% pełnej skali 0 5 kΩ 0 10 kΩ 0 25 kΩ 0 50 kΩ 0 100 kΩ NTC (R25=10K β=3500) -60 90 °C< 1% pełnej skali NTC (44006) -60 90°C 0 90°C Termoelement Typu J 0 150°C<0,5% pełnej skali 0 300 °C. 0 450 °C 0 600 °C 0 800 °C 0 1000 °C 0 1200 °C Termoelement typu K 0 150°C< 0,5% pełnej skali 0 300 °C. 0 450 °C 0 600 °C 0 800 °C 0 1000 °C 0 1350 °C Termoelement typu N 0 150 °C< 1 % pełnej skali 0 300 °C. 0 450 °C 0 600 °C 0 800 °C 0 1000 °C 0 1300 °C Termoelement typu E 0 150°C< 0,5% pełnej skali 0 300 °C. 0 450 °C 0 600 °C 0 900 °C Termoelement typu T 0 100 °C< 1 % pełnej skali 0 200 °C 0 300 °C. 0 400°C Termoelement typu R 0 900 °C< 2 % pełnej skali 0 1200 °C 0 1500 °C 0 1750 °C Termoelement typu S 0 900 °C< 2 % pełnej skali 0 1200 °C 0 1500 °C 0 1750 °C Pt100 (2- i 3-przewodowy) -200 200 °C< 0,5 % pełnej skali -100 ... 100°C -50 ... 50 °C 0 100 °C< 0,3 % pełnej skali 0 200 °C 0 300 °C. 0 400°C 0 500 °C 0 600 °C 0 700 °C Pt500 -150 ... 150 °C< 1 % pełnej skali 0 300 °C. 0 630 °C Pt1000 -150 ... 150 °C< 1 % pełnej skali 0 300 °C. 0 630 °C Ni100 -60 ... 180 °C< 1% pełnej skali Ni1000 -60 ... 180 °C< 1% pełnej skali Dryf temperatury 150ppm/°C Czas odpowiedzi 300 ms ( 0 ... ± 99 % pełnej skali) Wyjście Aktywny: 4 20 mA, maksymalne obciążenie 400 Ω Pasywny: 4 20 mA, maks. napięcie pętli 30 V 0 10 V, maks. obciążenie 1 kΩ Ustawienia przycisków wewnętrznych Wyświetlacz LED wewnętrzny Zasilanie 18 ... 265 V AC/DC / 45 ... 65 Hz Pobór mocy< 1,5W Przekrój kabla przyłączeniowego 1 ... 2,5 mm² Kategoria ochrony 2 Izolacja 2300 Vrms (maks. 60 s) Stopień ochrony IP30 Montaż na szynie DIN 35 mm Warunki pracy 0... 50°C / bez kondensacji Warunki przechowywania -20 ... 70°C / bez kondensacji A.Czas nagrzewania: ok. 15 min Wymiary 106 x 108 x 22,5 mm Waga: ok. 150 g
- Model katalogowy producenta
PCE-SCI-U
- Numer katalogowy producenta
PCE-SCI-U
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452624 Miernik na szynę DIN PCE Instruments PCE-SCI-U
Opis

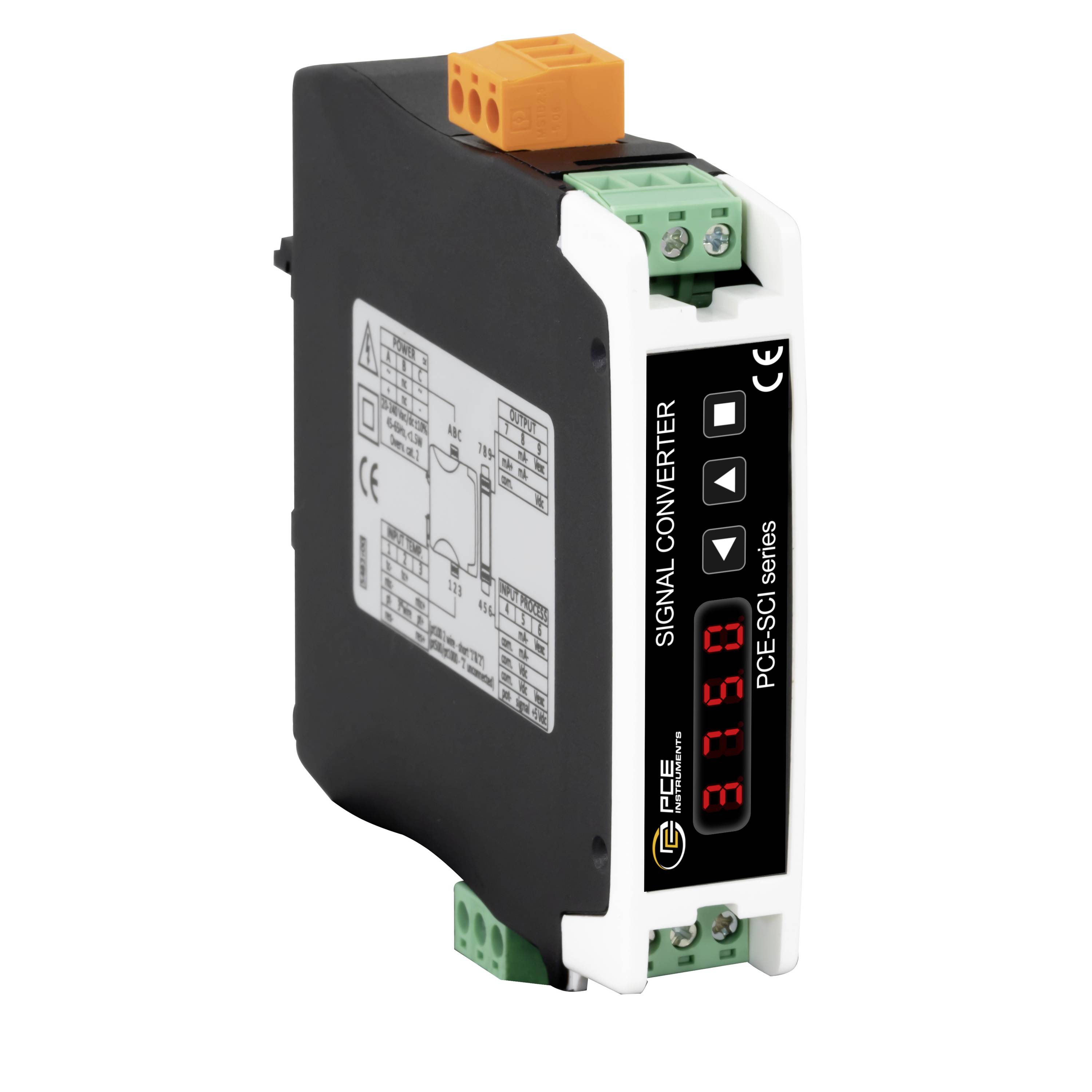

Miernik na szynę DIN konwerter sygnału: prąd - napięcie - temperatura z ponad 100 regulowanymi kombinacjami / analogowymi sygnałami wejściowymi (0 ... 10 V, 4... 20 mA, Pt100, termopary) na galwanicznie izolowane, analogowe sygnały standardowe. Miernik na szynę DIN przetwarza analogowy sygnał wejściowy na odpowiedni analogowy sygnał wyjściowy. Sygnały wejściowe i wyjściowe z urządzenia pomiarowego na szynę DIN są całkowicie izolowane galwanicznie. Zakresy wejściowe i wyjściowe ustawia się za pomocą dwóch przycisków. Rodzaj ustawienia jest pokazywany na wewnętrznym wyświetlaczu LED. Ponad 100 różnych kombinacji wejść i wyjść, a także dowolne skalowanie w ustawionych zakresach sprawiają, że to urządzenie pomiarowe na szynę DIN jest urządzeniem uniwersalnym i pozwala zaoszczędzić drogie i czasochłonne przechowywanie różnych typów. Ponieważ zakres wejściowy i wyjściowy można również ustawić identycznie, urządzenie pomiarowe na szynę DIN może być również używane do odsprzęgania galwanicznego. Miernik na szynę DIN jest po prostu mocowany na szynie typu C lub DIN. Przetwornik sygnału może pracować z napięciem od 18... 265 V AC/DC.
Zakres dostawy
- 1 x miernik na szynę PCE-SCI-U. 1 x instrukcja obsługi
Uwagi
Produkt kierowany jest dla Przedsiębiorców
