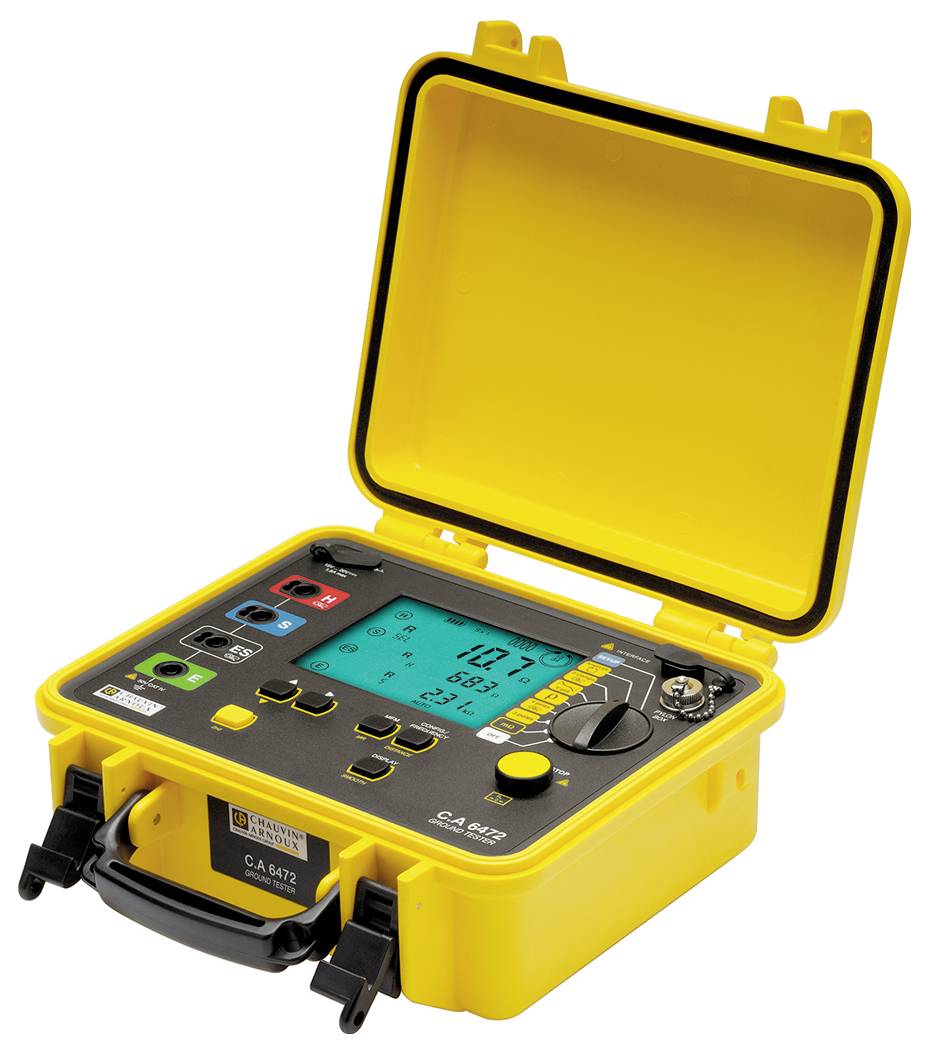

Miernik rezystancji uziemienia Chauvin Arnoux C.A 6472
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (18 210,57 zł / Sztuka)
18 210,57 zł
22 399,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
C.A 6472 Miernik rezystancji uziemienia
- Nadaje się do wszystkich rodzajów pomiarów rezystancji uziemienia
- Opcjonalne pomiary na słupach wysokiego napięcia za pomocą Pylon Box C.A 6474
- Pomiar rezystancji uziemienia (metoda Wennera lub Schlumbergera)
- Pomiar sprzężenia uziemienia, pomiar potencjału uziemienia, pomiar rezystancji / test ciągłości
- Analiza zależności częstotliwości uziemienia w zakresie od 41 Hz do 5 kHz
- Szeroki zakres pomiaru z optymalną rozdzielczością
- Automatyczne obliczanie współczynnika sprzężenia i rezystancji właściwej uziemienia
- Selektywny pomiar uziemień i pomiar pętli uziemienia za pomocą dostarczonych cęgów
Dane techniczne
- Interfejs: optyczny USB
- Zakresy pomiarowe i rozdzielczość różnią się w zależności od metody pomiaru
- Pamięć: 512 pomiarów
- Rodzaj produktu
Miernik rezystancji uziemienia
- Interfejs komponentów
USB
fabryczna (bez certyfikatu)
- Zakres pomiarowy rezystancji
0,01 Ω do 99,9 kΩ
IP53
- Wymiary
(D x S x W) 25 x 12.8 x 27.2 cm
- Waga
3.2 kg
- Rodzaj wyświetlacza
cyfrowy
LCD
- Zawartość
1 szt.
- Kategoria pomiarowa
CAT IV
- Metoda pomiarowa
Kolec
Cęgi
- Szerokość produktu
12.8 cm
- Wysokość produktu
27.2 cm
- Długość produktu
25 cm
- Model katalogowy producenta
C.A 6472
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2372237 Miernik rezystancji uziemienia Chauvin Arnoux C.A 6472
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2372237 Miernik rezystancji uziemienia Chauvin Arnoux C.A 6472
Opis
Dzięki testerowi uziemień i rezystancji uziemienia C.A 6472 możliwa jest pełna i szybka ocena wszystkich typów uziemień, ponieważ urządzenie łączy w sobie wszystkie funkcje pomiaru uziemień. W połączeniu z Pylon Box C.A 6474 pomiary uziemienia na słupach wysokiego napięcia są nawet podczas pracy możliwe w prosty, kompleksowy i całkowicie bezpieczny sposób.
Do praktycznego zastosowania możliwe są dwa tryby pracy:
Tryb automatyczny: Optymalny pomiar jest gwarantowany w zaledwie kilku prostych krokach: Wybierz funkcję pomiaru na dużym przełączniku obrotowym, po prostu naciśnij przycisk START / STOP, odczytaj wynik. Domyślnie urządzenie wybiera częstotliwość sygnału testowego 128 Hz lub inną odpowiednią częstotliwość, jeśli występują sygnały zakłócające.
W trybie eksperckim użytkownik może samodzielnie określić wszystkie parametry pomiarowe: częstotliwość i napięcie sygnału testowego, przemiatanie częstotliwości (tryb przemiatania) itp., a dodatkowe wyniki pomiarów, takie jak poziom i częstotliwość sygnału zakłócającego itp., mogą być wyświetlane w celu bardziej szczegółowej analizy.
Miernik uziemienia i rezystancji uziemienia C.A 6472 umożliwia również następujące pomiary:

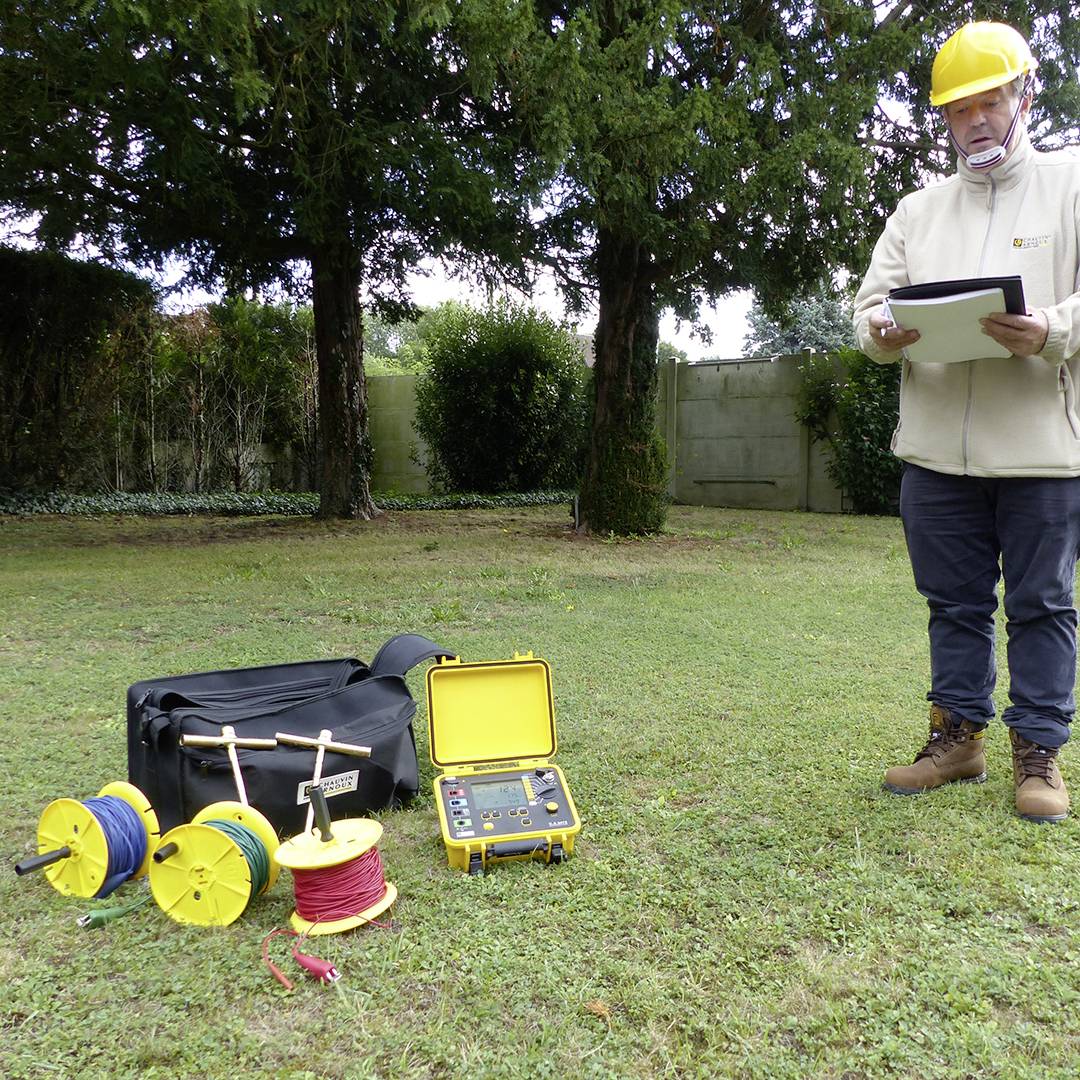

Pomiary uziemień trójbiegunowych z uziomem pomocniczym i sondą, przy czym CA 6472 może również mierzyć rezystancję sondy Rs i uziomu pomocniczego Rh oraz występujące napięcia zakłócające, aby wynik pomiaru można dokładnie ocenić.
Czterobiegunowe i selektywne pomiary uziemienia za pomocą cęgów: Jeśli istnieje kilka równoległych obwodów uziemiających, każdy obwód może być mierzony indywidualnie za pomocą cęgowego przekładnika prądowego. Szczególnie nadaje się do bardzo małych rezystancji uziemienia.
Pomiar pętli uziemienia za pomocą 2 cęgów: Zmierz każdą pętlę uziemienia indywidualnie bez przerw.
Pomiar sprzężenia uziemienia: C.A 6472 automatycznie oblicza rezystancję sprzężenia za pomocą trzech pomiarów uziemienia.
Pomiar rezystancji właściwej uziemienia: Oblicz automatycznie metodą Wennera lub Schlumbergera.
Pomiary potencjału ziemi: Określ zmiany potencjału ziemi wraz ze wzrostem odległości od powiązanego punktu uziemienia.
Do praktycznego zastosowania możliwe są dwa tryby pracy:
Tryb automatyczny: Optymalny pomiar jest gwarantowany w zaledwie kilku prostych krokach: Wybierz funkcję pomiaru na dużym przełączniku obrotowym, po prostu naciśnij przycisk START / STOP, odczytaj wynik. Domyślnie urządzenie wybiera częstotliwość sygnału testowego 128 Hz lub inną odpowiednią częstotliwość, jeśli występują sygnały zakłócające.
W trybie eksperckim użytkownik może samodzielnie określić wszystkie parametry pomiarowe: częstotliwość i napięcie sygnału testowego, przemiatanie częstotliwości (tryb przemiatania) itp., a dodatkowe wyniki pomiarów, takie jak poziom i częstotliwość sygnału zakłócającego itp., mogą być wyświetlane w celu bardziej szczegółowej analizy.
Miernik uziemienia i rezystancji uziemienia C.A 6472 umożliwia również następujące pomiary:
Pomiary uziemień trójbiegunowych z uziomem pomocniczym i sondą, przy czym CA 6472 może również mierzyć rezystancję sondy Rs i uziomu pomocniczego Rh oraz występujące napięcia zakłócające, aby wynik pomiaru można dokładnie ocenić.
Czterobiegunowe i selektywne pomiary uziemienia za pomocą cęgów: Jeśli istnieje kilka równoległych obwodów uziemiających, każdy obwód może być mierzony indywidualnie za pomocą cęgowego przekładnika prądowego. Szczególnie nadaje się do bardzo małych rezystancji uziemienia.
Pomiar pętli uziemienia za pomocą 2 cęgów: Zmierz każdą pętlę uziemienia indywidualnie bez przerw.
Pomiar sprzężenia uziemienia: C.A 6472 automatycznie oblicza rezystancję sprzężenia za pomocą trzech pomiarów uziemienia.
Pomiar rezystancji właściwej uziemienia: Oblicz automatycznie metodą Wennera lub Schlumbergera.
Pomiary potencjału ziemi: Określ zmiany potencjału ziemi wraz ze wzrostem odległości od powiązanego punktu uziemienia.
Zakres dostawy
- 1 ładowarka sieciowa i akumulatorowa z 2-pinowym kablem sieciowym || 1 instrukcja obsługi na płycie CD-ROM (5 języków) || 1 krótka instrukcja i 5 etykiet urządzenia (1 na język) || 1 oprogramowanie do eksportu danych || 1 złącze USB kabel || 2 cęgi prądowe C182
