Name: Miernik rezystancji uziemienia PCE Instruments PCE-ET 5000
Brand: PCE Instruments
SKU: 2452429
Availability: BackOrder

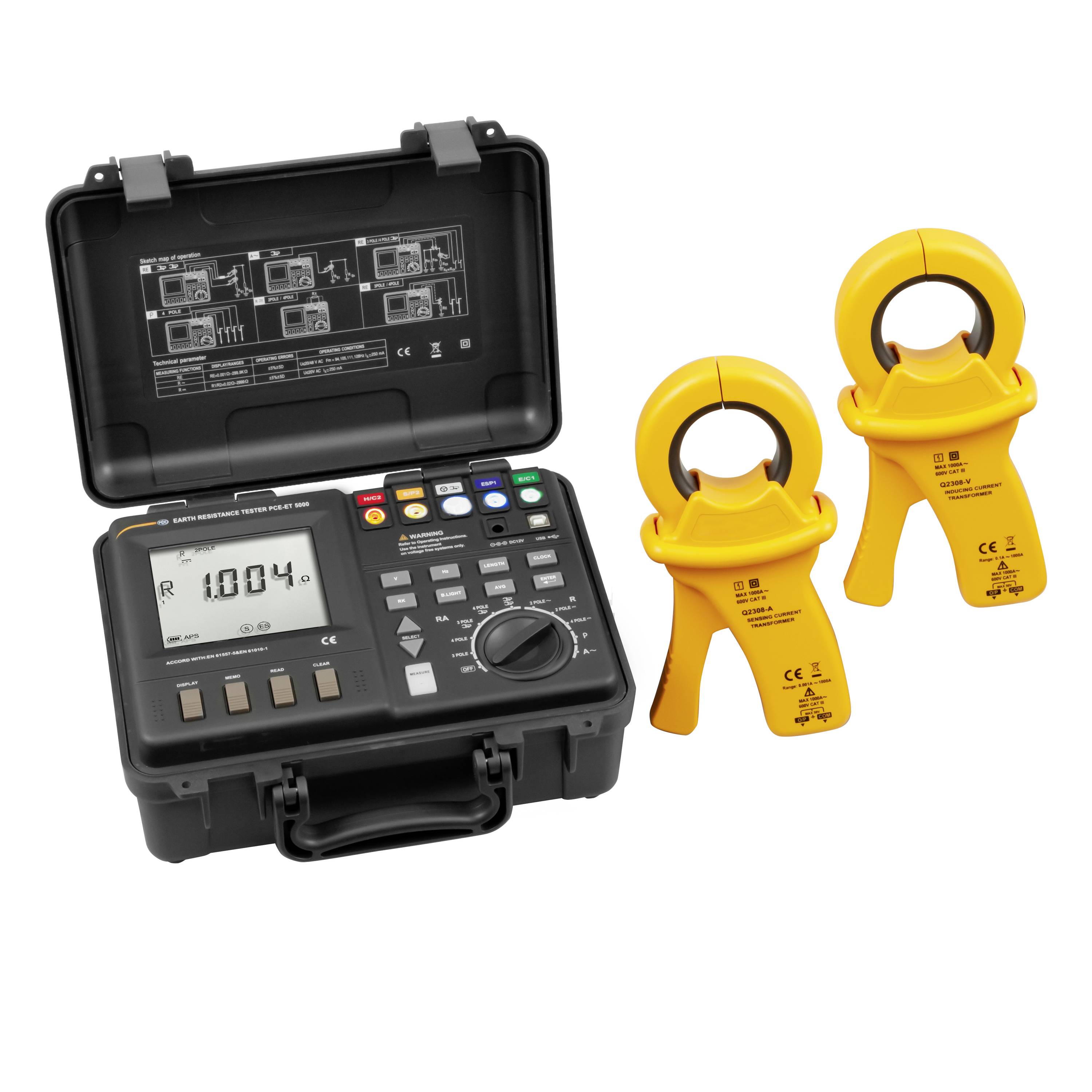

Przenośny tester elektryczny w twardym etui z dwoma żółtymi czujnikami zaciskającymi obok niego

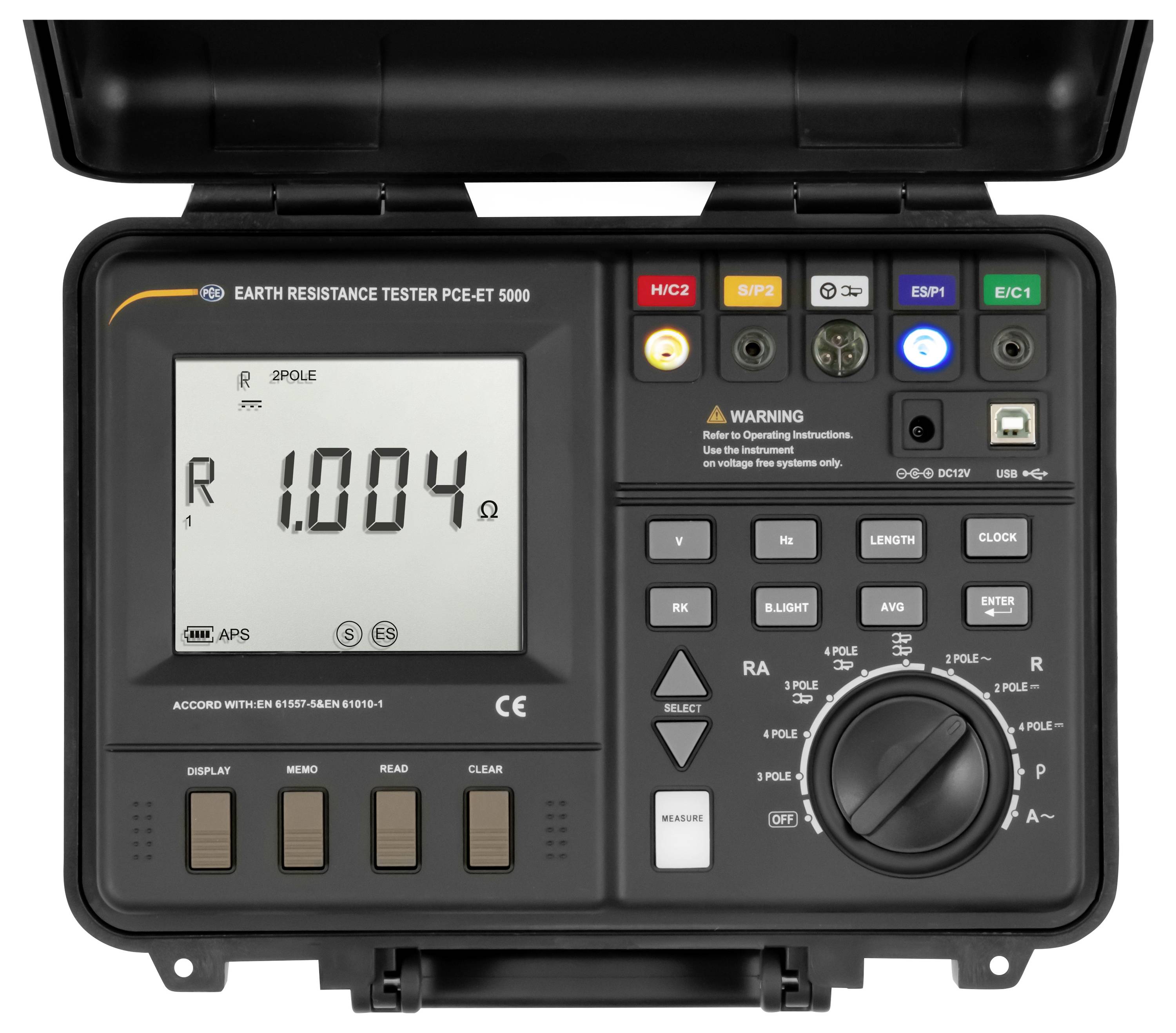

Przenośny tester rezystancji uziemienia z cyfrowym wyświetlaczem pokazującym 1,004 oma, przyciskami sterującymi i obrotowym selektorem w ochronnym etui.

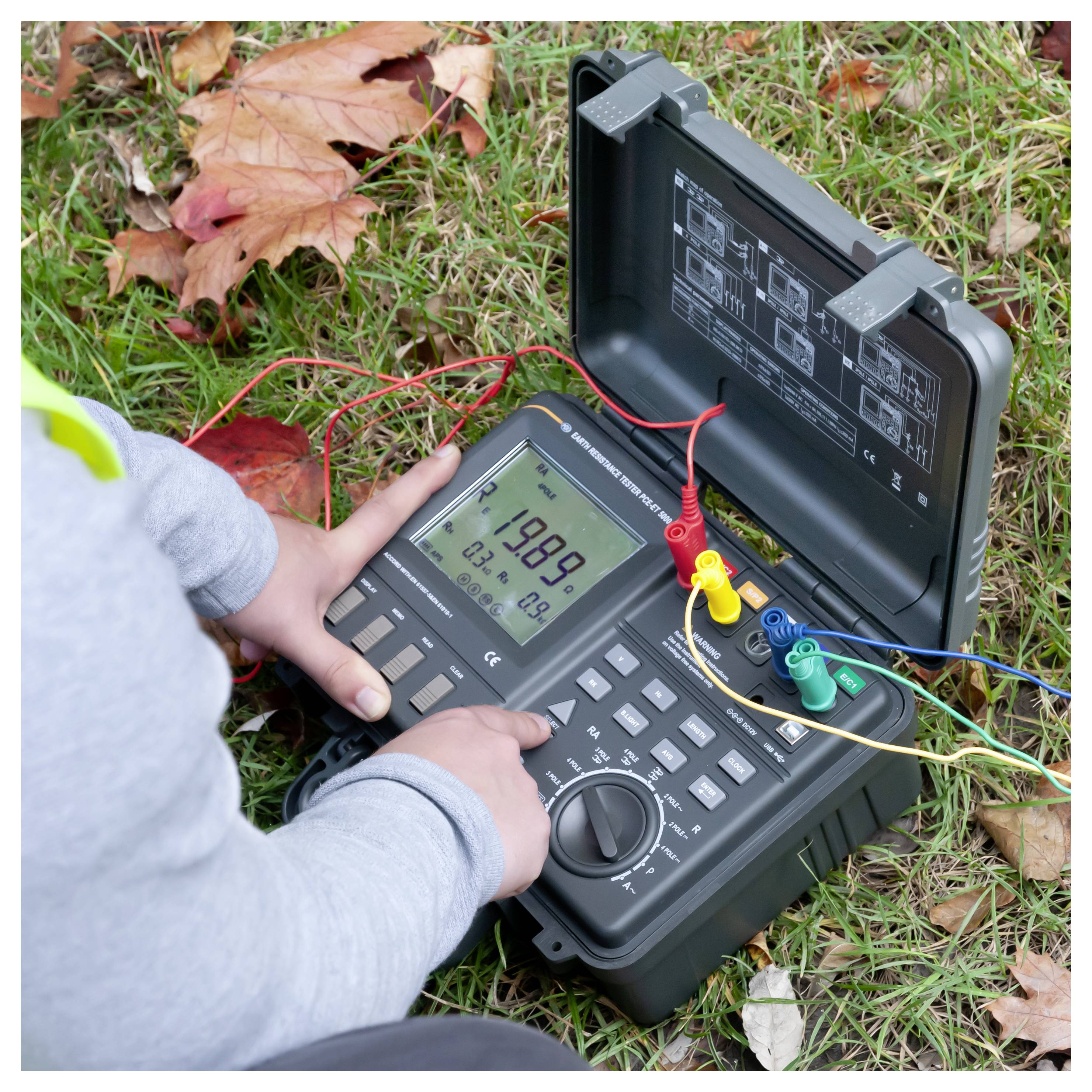

Osoba korzystająca z przenośnego miernika elektrycznego do testowania na trawie na zewnątrz, z sondami połączonymi do przewodów i pokrywką obudowy pokazującą schematy połączeń.

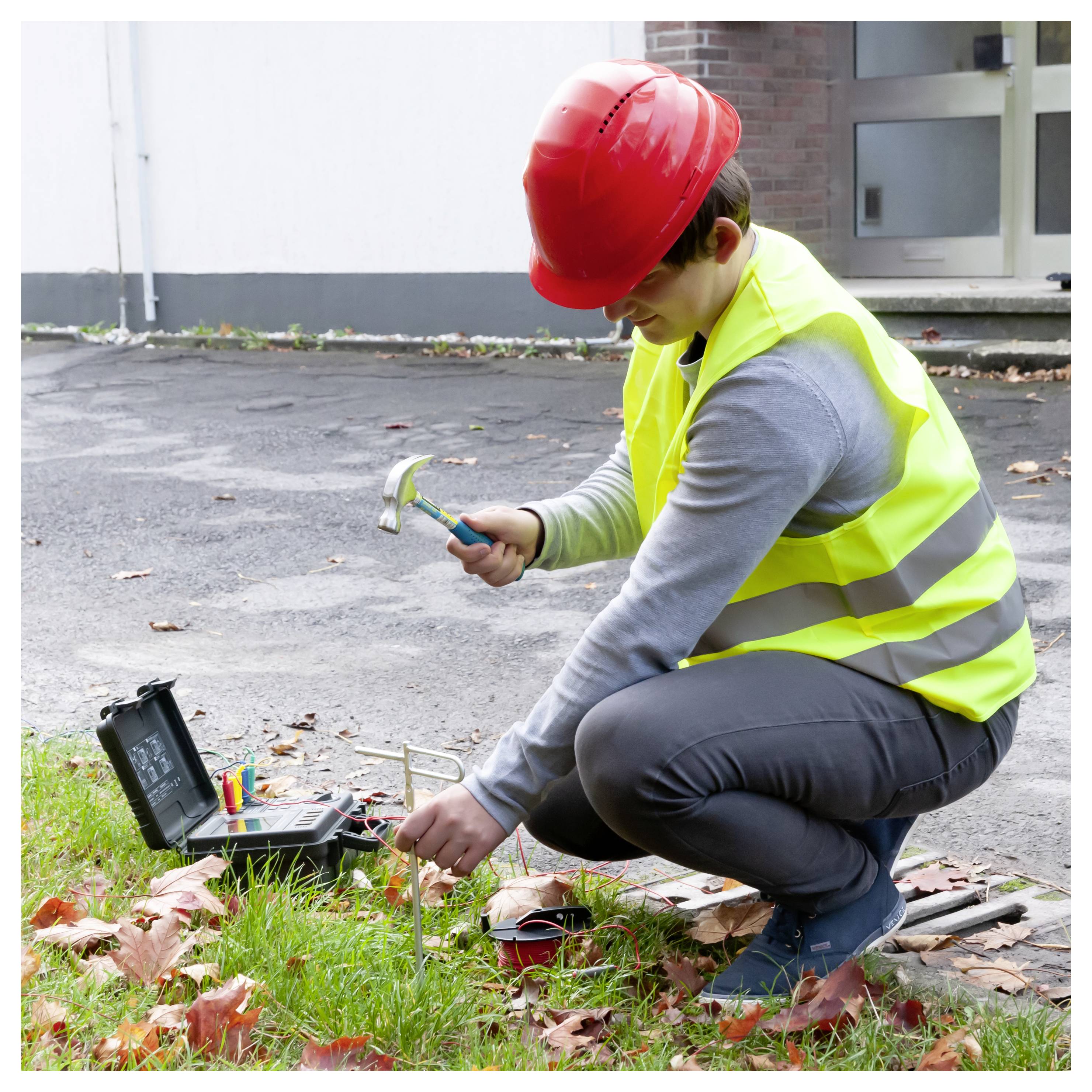

Pracownik w czerwonym kasku ochronnym i kamizelce odblaskowej klęczy na zewnątrz, używając narzędzi do inspekcji lub naprawy okablowania w ziemi.

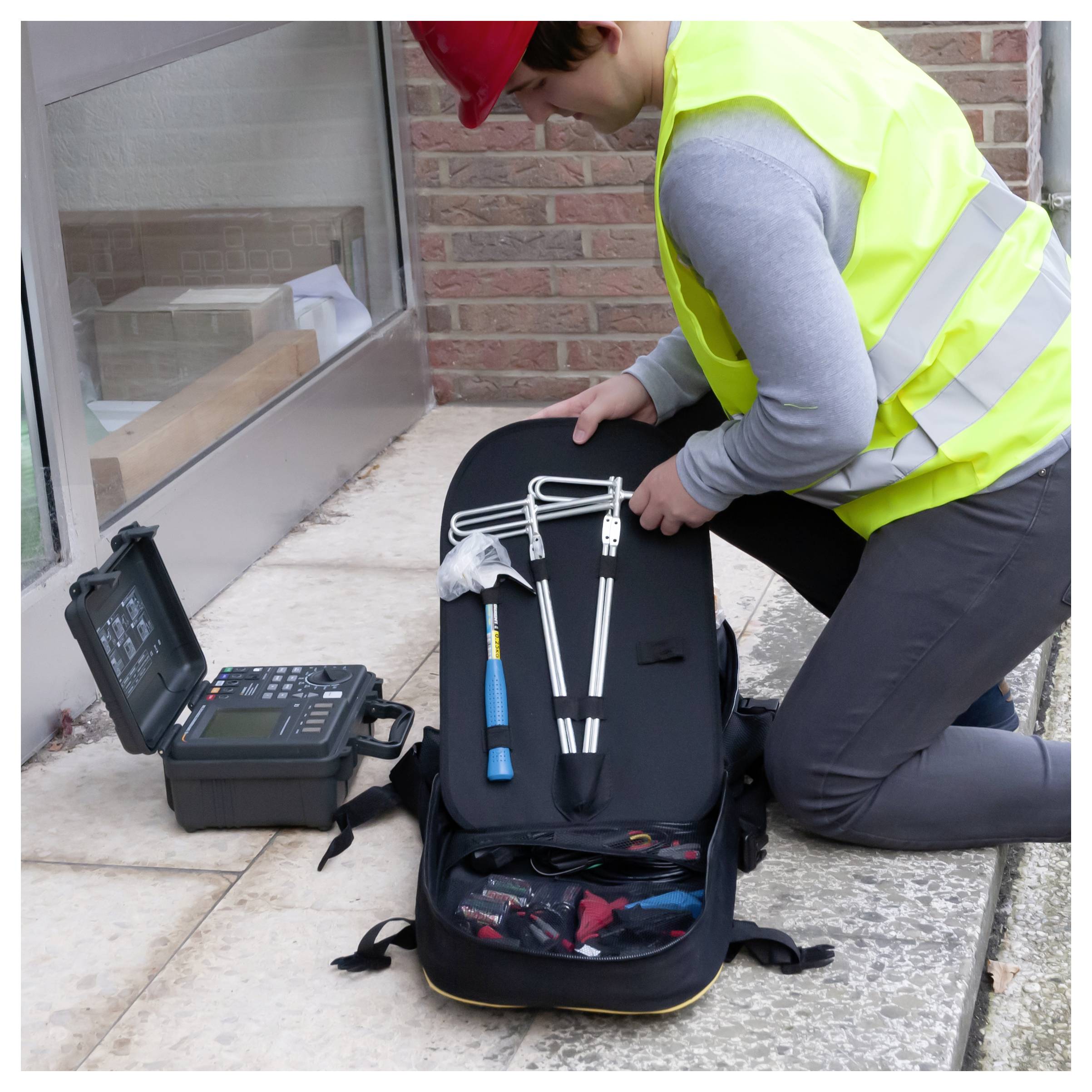

Technik klęczący z otwartą torbą narzędziową i sprzętem kontrolnym obok okna budynku, przygotowujący się do pracy.

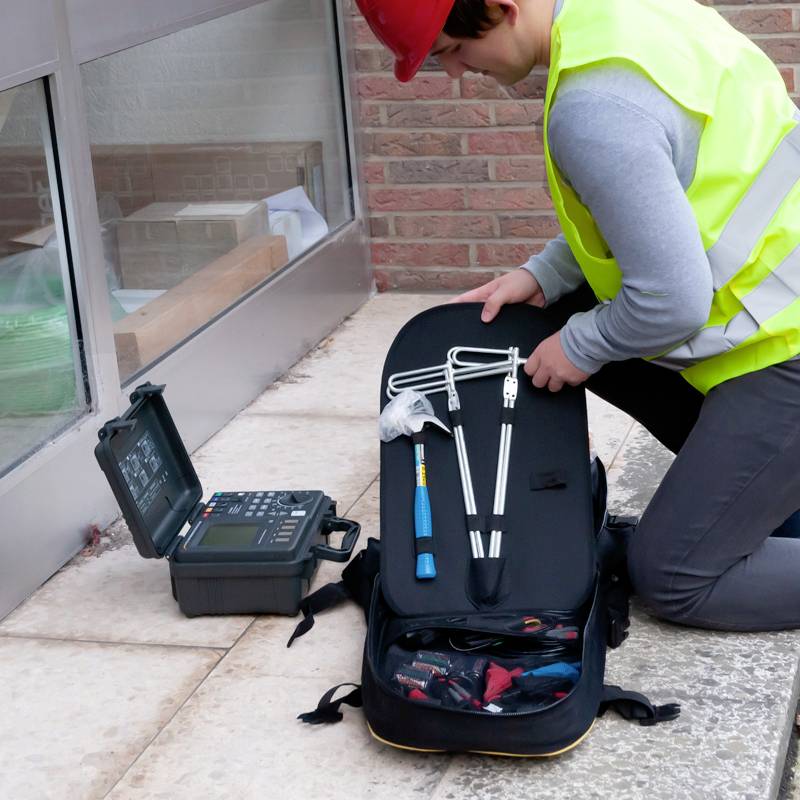

Robotnik w kamizelce odblaskowej i kasku obsługuje przyrząd pomiarowy przed budynkiem. W pobliżu znajdują się jego narzędzia i otwarty sprzęt.

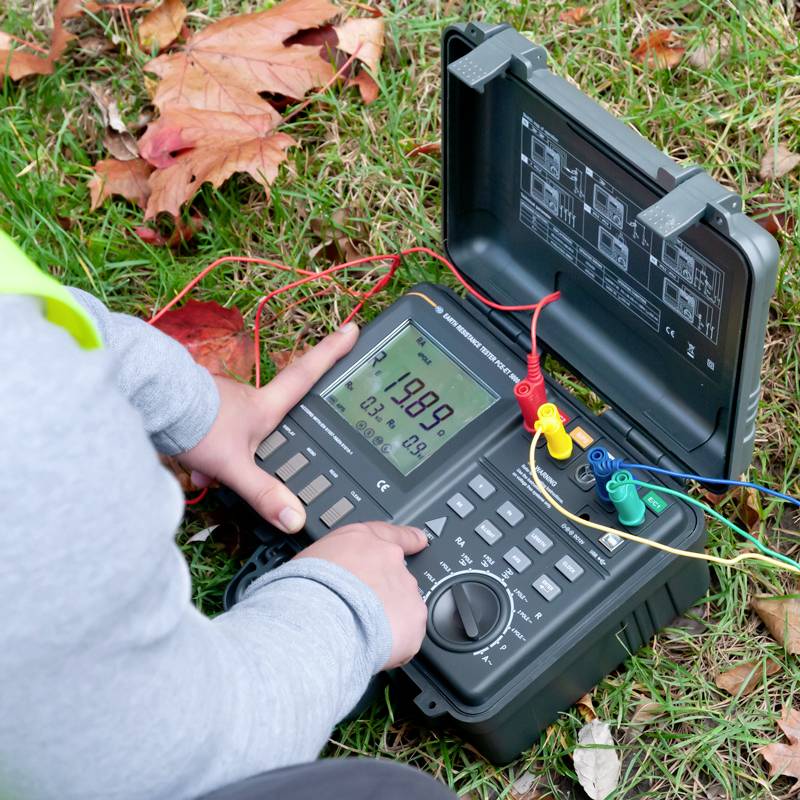

Osoba używa cyfrowego multimetru na trawie z jesiennymi liśćmi na zewnątrz. Urządzenie wskazuje napięcie 19,98 V.

1/7

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 28.12

Liczba

Sztuki

Suma (17 599,00 zł / Sztuka)

17 599,00 zł

14 308,13 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 1599,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Tester uziemienia PCE-ET 5000

Mobilne użytkowanie dzięki akumulatorowi i bateriomPamięć danych do późniejszej analizy na komputerzePomoc wizualna dla łatwej obsługiAlarm w przypadku nieprawidłowego podłączenia linii pomiarowejbezpośredni i pośredni pomiar rezystancjiPrąd zakłóceniowy, napięcie zakłócające, częstotliwość zakłóceń

Dane techniczne

3-biegunowa sonda pomiaru rezystancji uziemienia Napięcie testowe 20,48 VAC Częstotliwość testowa 94Hz, 105Hz, 111Hz, 128Hz, AFC Prąd zwarciowy 250 mA Czas testu 26 sekund Rezystancja sondy Rs< 100 kΩ Rezystancja uziemienia pomocniczego Rh< 100 kΩ Rozdzielczość 0,001Ω Zakres pomiarowy Re 0,02 Ω ... 300 kΩ Dokładność ±5 % + 10 cyfr Ust< 24 V Fst 16 ... 400 Hz Dokładność mierzona jest w zakresie 0... 28 °C< , 80% wilg. wzgl (bez kondensacji). Czas odpowiedzi <15 sekund (Czas potrzebny do osiągnięcia określonej dokładności po rozpoczęciu pomiaru z wyłączoną funkcją uśredniania.) 4-biegunowy rezystor uziemiający Napięcie testowe 20,48 VAC Częstotliwość testowa 94Hz, 105Hz, 111Hz, 128Hz, AFC Prąd zwarciowy 250 mA Czas testu 30 sekund Rezystancja sondy Rs< 100 kΩ Rezystancja uziemienia pomocniczego Rh< 100 kΩ Rozdzielczość 0,001Ω Zakres pomiarowy Re 0,02 Ω ... 300 kΩ Dokładność ±5 % + 10 cyfr Ust< 24 V Fst 16 ... 400 Hz Dokładność mierzona jest w zakresie 0... 28 °C< , 80% wilg. wzgl (bez kondensacji). Czas odpowiedzi < 25 sekund (Czas wymagany do osiągnięcia określonej dokładności po rozpoczęciu pomiaru z wyłączoną funkcją uśredniania.) Rezystor uziemiający 3-biegunowy z cęgami prądowymi Napięcie testowe 20,48 VAC Częstotliwość testowa 94Hz, 105Hz, 111Hz, 128Hz, AFC Prąd zwarciowy 250 mA Czas testu 26 sekund Rezystancja sondy Rs <100 kΩ Rezystancja uziemienia pomocniczego Rh <100 kΩ Rozdzielczość 0,001Ω Zakres pomiarowy Re 0,02 Ω ... 20 kΩ Dokładność ±5 % + 10 cyfr Ust< 24 V Fst 16 ... 400 Hz Dokładność mierzona jest w zakresie 0... 28 °C< , 80% wilg. wzgl (bez kondensacji). Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po rozpoczęciu pomiaru z wyłączoną funkcją uśredniania.) Jeśli prąd na cęgach prądowych jest zbyt niski, pomiar można przerwać. 4-biegunowy rezystor uziemienia z zaciskiem prądowym z napięciem testowym 20, 48 V AC częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Prąd zwarciowy 250 mA Czas testu 26 sekund Rezystancja sondy Rs <100 kΩ Rezystancja uziemienia pomocniczego Rh <100 kΩ Rozdzielczość 0,001Ω Zakres pomiarowy Re 0,02 Ω ... 20 kΩ Dokładność ±(5% + 10 cyfr), Ust< 24 V, Fst 16 ... 400 Hz Dokładność mierzona jest w zakresie 0... 28 °C< , 80% wilg. wzgl (bez kondensacji). Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po rozpoczęciu pomiaru z wyłączoną funkcją uśredniania.) Jeśli prąd na cęgach prądowych jest zbyt niski, pomiar można przerwać. Rezystancja uziemienia tylko za pomocą cęgów prądowych Napięcie testowe 48 VAC Częstotliwość testu 94 Hz, 105 Hz, 111 Hz, 128 Hz, prąd zwarciowy AFC 250 mA Czas testu 26 sekund Zakres pomiarowy Re 0,02 Ω ... 150 Ω Rozdzielczość 0,001Ω Dokładność ±(5% + 10 cyfr), Ust< 24 V, Fst 16 ... 400 Hz Dokładność mierzona jest w zakresie 0... 28 °C< , 80% wilg. wzgl (bez kondensacji). Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po rozpoczęciu pomiaru z wyłączoną funkcją uśredniania.) Jeśli prąd na cęgach prądowych jest zbyt niski, pomiar można przerwać. Rezystancja uziemienia (rezystancja odległościowa) Napięcie testowe 20,48 V AC Częstotliwość testu 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Prąd zwarciowy 250 mA Czas testu 26 sekund Rozdzielczość 0,001 Ω * m Zakres pomiarowy Re 0,02 Ω ... 1000 kΩ * m Dokładność ±(5% + 10 cyfr), 2-biegunowy pomiar rezystancji (AC) Napięcie probiercze 20 VAC Częstotliwość testowa 94Hz, 105Hz, 111Hz, 128Hz, prąd zwarciowy AFC 250mA Czas testu 26 sekund Zakres pomiarowy Re 0,02 Ω ... 300 kΩ Rozdzielczość 0,001Ω Dokładność ±(5% + 10 cyfr), Ust< 24 V, Fst 16 ... 400 Hz 2-biegunowy pomiar rezystancji (DC) Napięcie probiercze 20 V DC Prąd zwarciowy 250 mA Czas testu 26 sekund Zakres pomiarowy Re 0,02 ... 3 kΩ Rozdzielczość 0,001Ω Dokładność ±(5% + 10 cyfr), Ust< 3 V, Fst 16 ... 400 Hz 4-biegunowy pomiar rezystancji (DC) Napięcie probiercze 20 V DC Prąd zwarciowy 250 mA Czas testu 26 sekund Zakres pomiarowy Re 0,02 Ω ... 3 kΩ Rozdzielczość 0,001Ω Dokładność ±(5% + 10 cyfr), Ust< 3 V, Fst 16 ... 400 Hz Kompensacja kabla Napięcie testowe 20,48 VAC Częstotliwość testowa 94Hz, 105Hz 111Hz, 128Hz, prąd zwarciowy AFC 250mA Czas testu 26 sekund Rozdzielczość 0,001Ω Zakres pomiarowy Re 0,02 Ω ... 30 Ω Dokładność ±(3% + 10 cyfr) Ust< 24 V Fst 16 ... 400 Hz Napięcie zakłócające Zakres pomiaru ±50 V DC 1... 50 V AC Rozdzielczość 0,1 V Dokładność ±(5 % + 5 cyfr) Prąd zakłócający Zakres pomiarowy 20 mA ... 2 A Rozdzielczość 1mA Dokładność ± 5 % + 5 cyfr Częstotliwość zakłóceń Zakres pomiarowy 16... 400 Hz Rozdzielczość 1 Hz Dokładność ±1 % + 10 cyfr Dalsze dane techniczne Pamięć danych 100 wartości pomiarowych Warunki pracy 0 ... 40 °C< , 80% wilg. wzgl (bez kondensacji) Warunki otoczenia do ładowania akumulatora 10 ... 40 °C< , 80% wilg. wzgl (bez kondensacji), warunki przechowywania -10 ... 50 °C,< 90% RH (bez kondensacji), warunki przechowywania akumulatora -20 ... 30 °C< , 80% wilg. wzgl (bez kondensacji), wysokość przechowywania< 12 000 m Wysokość robocza <2000 m Średnica zacisku 51 mm Wyświetlacz LCD podświetlany, 9999 cyfr Wyświetlanie przekroczenia zakresu pomiarowego > LIMIT Wyświetlanie przekroczenia zakresu pomiarowego - Częstotliwość pomiaru rezystancja uziemienia / prąd upływu 1 Hz (jeśli aktywna jest funkcja wartości średniej: jedna wartość co cztery sekundy) Pomiar napięcia częstotliwości pomiarowej 2 Hz Pomiar napięcia zakłócającego częstotliwości 4 Hz Pomiar częstotliwości zakłócającej 1 Hz Pomiar częstotliwości prądu zakłócającego 1 Hz Interfejsy przyłącza pomiarowe: E, ES, S, H, złącze cęgowe USB-B, złącze ładowania Zasilanie akumulatory 6 x 1,5 Baterie V D LR14 Zasilanie akumulator 1 x 7,2 V Akumulator niklowo-wodorkowy Zasilanie napięciem Zasilacz Główny: 100 ... 240 V, 50 ... 60 Hz, wtórne: 12 V, 3 A maks. pobór mocy z zasilaczem 15 VA maks. pobór mocy z baterią lub akumulatorem 6 VA przy pracy bateryjnej ok. 5 godzin pracy na baterii ok. 9 godzin (bez podświetlenia) maks. napięcie wejściowe maksymalne napięcie wejściowe w oparciu o uziemienie 300 V rms (CAT III) Poziom izolacji 6880 V AC: 15 sekund Ochrona przeciwprzepięciowa 250 V AC między zaciskami Wymiary 260 x 125 x 280 mm Waga ok. 2,5 kg Normy bezpieczeństwa: EN61010-1:2001 , EN61010-031:2002 Stopień zanieczyszczenia 2, CAT III 300V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A

Rodzaj produktu: Miernik rezystancji uziemienia

Interfejs komponentów: USB

: fabryczna (bez certyfikatu)

Wymiary: (D x S x W) 260 x 125 x 280 mm

Waga: 2.5 kg

Rodzaj wyświetlacza: LCD

Dane dotyczące wagi: wartość przybliżona

Zawartość: 1 szt.

Kategoria pomiarowa: CAT III

Metoda pomiarowa: Kolec

Szerokość produktu: 125 mm

Wysokość produktu: 280 mm

Długość produktu: 260 mm

Model katalogowy producenta: PCE-ET 5000

Do pobrania

Karta katalogowa

Karta katalogowa 2452429 Miernik rezystancji uziemienia PCE Instruments PCE-ET 5000

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452429 Miernik rezystancji uziemienia PCE Instruments PCE-ET 5000

Opis

Tester uziemienia z pamięcią / możliwość zastosowania mobilnego dzięki pomiarowi baterii / rezystancji / testowi przewodu ochronnego / wizualna pomoc w połączeniu / testowi piorunochronu / podświetleniu, testowi napięć, częstotliwości i prądów zakłócających. Tester uziemienia to wszechstronne urządzenie do pomiaru rezystancji. Za pomocą tego testera uziemienia można wykonywać różnorodne pomiary rezystancji. Za pomocą testera uziemienia można przeprowadzić normalny pomiar rezystancji w zastosowaniach 2- lub 4-biegunowych. Możliwe jest również określenie rezystancji uziemienia za pomocą testera uziemienia. Do pomiaru rezystancji uziemienia dostarczane są odpowiednie kolce uziemiające. Te kolce uziemiające można łatwo podłączyć do testera uziemienia za pomocą dostarczonego oddzielnego kabla o długości 20 metrów. Inną ważną funkcją pomiarową jest pomiar rezystancji np. piorunochronów. Pomiar ten służy do sprawdzania piorunochronów na przykład w szkołach lub budynkach uniwersyteckich i ma podstawowe znaczenie przy ustalaniu możliwego uderzenia pioruna w ziemię. Ten tester uziemienia może być użyty do określenia, czy piorunochron jest prawidłowo podłączony do ziemi i czy ma odpowiednią wartość rezystancji do wyładowania pioruna do ziemi. Aby zapewnić poprawny pomiar, tester uziemienia posiada rozpoznawanie połączenia pomiarowego. Gdy operator ustawi tester na żądaną funkcję pomiarową, zaciski, które będą używane, zaświecą się. Jeżeli operator wybrał nieprawidłowe połączenie, tester uziemienia sygnalizuje to operatorowi zarówno akustycznie, jak i wizualnie. Jednocześnie pomiar przez próbnik uziemienia jest odrzucany do czasu prawidłowego podłączenia układu pomiarowego. To znacznie ogranicza błędne pomiary przez inteligentny tester uziemienia. Miernik rezystancji uziemienia posiada pamięć. Po pomiarze dane pomiarowe mogą być przesyłane z testera uziemienia do komputera i oceniane.

Zakres dostawy

1 x miernik rezystancji uziemienia PCE-ET 5000 4 x zaciski krokodylkowe 1x zasilacz1 kabel USB 4 x kabel testowy 1 x kabel z zaciskami napięciowym 1 x kabel 6 x baterie 1,5 V C 2 2 x cęgi prądowe 1 x akumulator Ni-MH 4 x próbki do pobrania 1 x instrukcja obsługi
