Miniaturowy przekaźnik PCB, 15 A Zettler Electronics AZ943-1CH-6DE 6 V/DC 1 zest. przeł.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik SMT
Napięcie znamionowe cewki
6 V/DC
Typ sterowania
monostabilny, 1 cewka

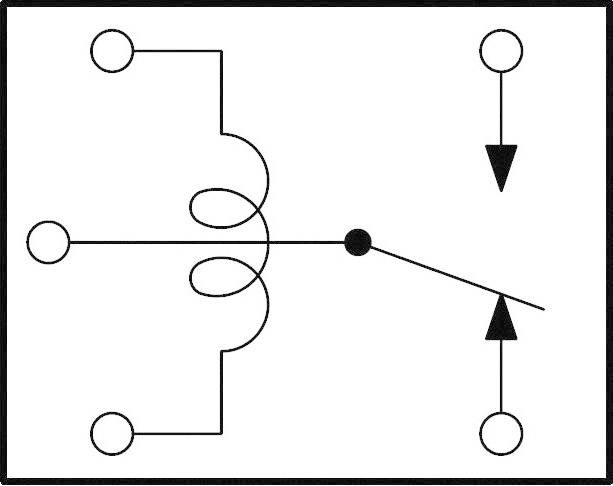

Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
30 V/DC
300 V/AC
Karta katalogowa (PDF)
179 Sztuki
Liczba
Suma (4,23 zł / Sztuka)
4,23 zł
5,20 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przekaźnik Zettler
Dodatkowe informacje:
Dane techniczne
- Rodzaj produktu
Przekaźnik SMT
- Model katalogowy producenta
AZ943-1CH-6DE
- Napięcie znamionowe cewki
6 V/DC
- Minimalne napięcie robocze
4.5 V/DC
- Maksymalne napięcie robocze
13.4 V/DC
- Typ sterowania
monostabilny, 1 cewka
- Rezystancja cewki
100 Ω
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgSnO
- Maksymalne napięcie przełączania
30 V/DC
300 V/AC
- Maksymalne natężenie przełączania
15 A
- Maksymalna moc przełączania
210 W
2770 VA
- Połączenie komponentów
piny lutownicze
- Napięcie izolacji
1000 V
- Żywotność elektryczna
1 x 105 cykli włączenia
- Żywotność mechaniczna
1 x 106 cykli włączenia
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
+70 °C

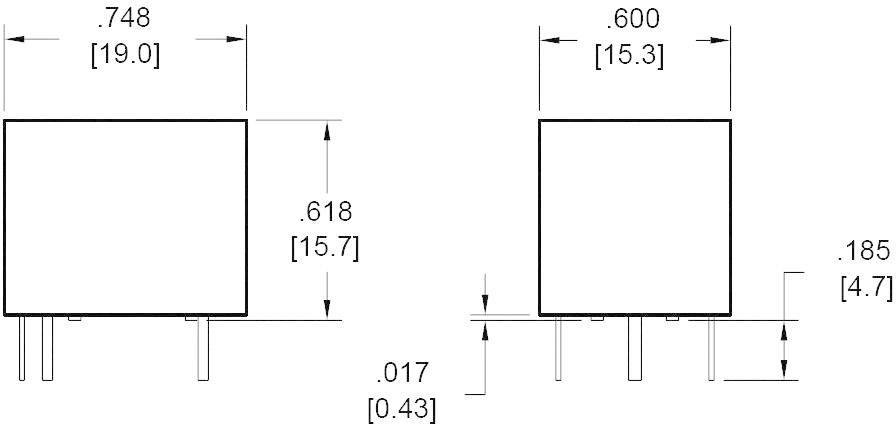

- Długość produktu
19 mm
- Szerokość produktu
15.3 mm
- Wysokość produktu
15.7 mm
- Wymiary
(D x S x W) 19 x 15.3 x 15.7 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- Rezystancja izolacji
(500 V/DC) 100 MΩ
- Napięcie znamionowe
6 V/DC
- Moc przełączania
2770 VA/210 W
- Napięcie przełączania
30 V/DC/300 V/AC
- Natężenie przełączania
15 A
- Typ
AZ943-1CH-6DE
- Wytrzymałość napięciowa izolacji
(Cewka/styk) 1500 V/(styki) 1000 V
- Zakres temperatury
-40 - +70 °C
Do pobrania
Karta katalogowa
Karta katalogowa 503608 Miniaturowy przekaźnik PCB, 15 A Zettler Electronics AZ943-1CH-6DE 6 V/DC 1 zest. przeł.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 503608 Miniaturowy przekaźnik PCB, 15 A Zettler Electronics AZ943-1CH-6DE 6 V/DC 1 zest. przeł.
Opis
Zettler Electronics 503608 | Wersja zapieczętowana posiadająca zezwolenia TÜV, UL oraz CUR.
