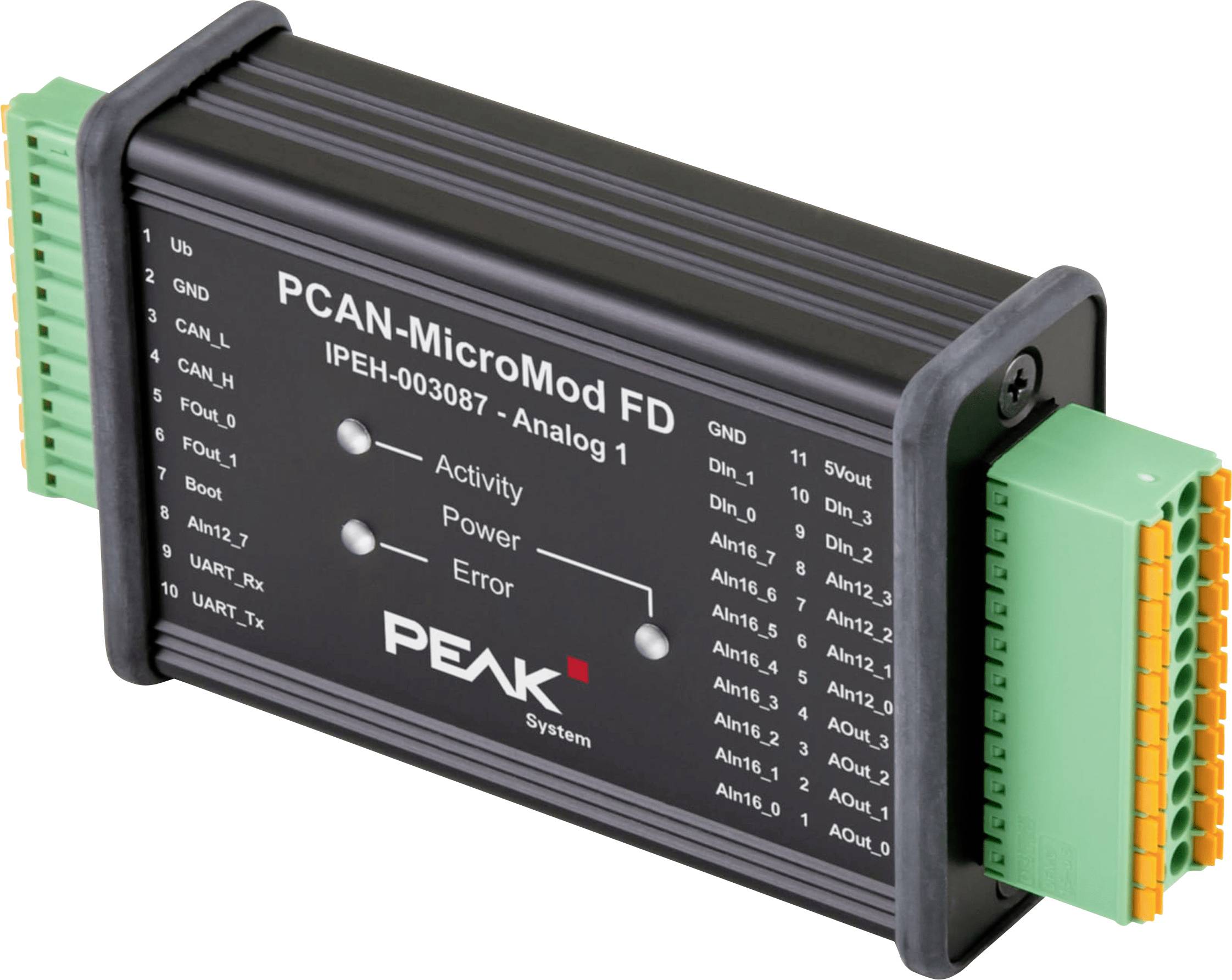

Moduł I/O PEAK-System Technik PCAN-MicroMod FD Analog IPEH-003087, 1 szt.
Numer producenta
Numer produktu
Rodzaj produktu
Moduł I/O
Model katalogowy producenta
PCAN-MicroMod FD Analog
Numer katalogowy producenta
IPEH-003087
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1828,46 zł / Sztuka)
1828,46 zł
2249,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Moduł
- Konfigurowalny moduł I/O ze szczególnym uwzględnieniem wejść i wyjść analogowych dla sieci CAN i CAN FD.
- Kompaktowa płytka drukowana z dołączonym modułem PCAN-MicroMod FD w obudowie aluminiowej i zaciskami sprężynowymi do CAN, I/O i zasilania
- Łatwa konfiguracja dzięki dołączonemu oprogramowaniu Windows PCAN-MicroMod FD Configuration
Dane techniczne
- Szybkość transmisji CAN/CAN FD: od 20 kbit/s do 10 Mbit/s (ISO 11898-2)
- 2 wyjścia częstotliwościowe z regulowanym zakresem częstotliwości od 0 do 20 kHz
- Wejścia analogowe: 8x rozdzielczość 16-bitowa, 4x rozdzielczość 12-bitowa, 1x monitorowanie napięcia (0 do 30 V, 12-bit)
- Wyjścia analogowe: rozdzielczość 4x 12 bitów, zakres napięcia regulowany od 0 do 5 V lub od 0 do 10 V
- 4 wejścia cyfrowe, każdy kanał konfigurowalny poprzez pull-up lub pull-down.
- Rodzaj produktu
Moduł I/O
- Model katalogowy producenta
PCAN-MicroMod FD Analog
- Numer katalogowy producenta
IPEH-003087
Do pobrania
Karta katalogowa
Karta katalogowa 3532753 Moduł I/O PEAK-System Technik PCAN-MicroMod FD Analog IPEH-003087, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532753 Moduł I/O PEAK-System Technik PCAN-MicroMod FD Analog IPEH-003087, 1 szt.
Opis
PCAN-MicroMod FD Analog to gotowa do użycia płyta bazowa z wymiennym modułem PCAN-MicroMod FD, który zapewnia urządzenia peryferyjne spełniające określone wymagania. Złącza sprężynowe służą do łączenia magistrali CAN, wejść/wyjść i zasilania. Płyta bazowa PCAN-MicroMod FD Analog koncentruje się na wejściach i wyjściach analogowych, które są wyposażone w odpowiednie obwody zabezpieczające.
Konfigurację urządzenia PCAN-MicroMod FD wykonuje się za pomocą dołączonego oprogramowania Windows. Oprócz prostego mapowania wejścia/wyjścia na identyfikatory CAN dostępne są również bloki funkcyjne do przetwarzania danych. Konfiguracja utworzona na komputerze przesyłana jest poprzez magistralę CAN do urządzenia PCAN-MicroMod FD, które następnie pracuje jako niezależny węzeł CAN. Na magistrali CAN można niezależnie konfigurować wiele modułów.
Opis tego produktu został przetłumaczony automatycznie.
Konfigurację urządzenia PCAN-MicroMod FD wykonuje się za pomocą dołączonego oprogramowania Windows. Oprócz prostego mapowania wejścia/wyjścia na identyfikatory CAN dostępne są również bloki funkcyjne do przetwarzania danych. Konfiguracja utworzona na komputerze przesyłana jest poprzez magistralę CAN do urządzenia PCAN-MicroMod FD, które następnie pracuje jako niezależny węzeł CAN. Na magistrali CAN można niezależnie konfigurować wiele modułów.
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
- Oprogramowanie konfiguracyjne PCAN-MicroMod FD dla systemu Windows
- Pakiet programistyczny Windows z GCC ARM Embedded, programem Flash i przykładami programowania
