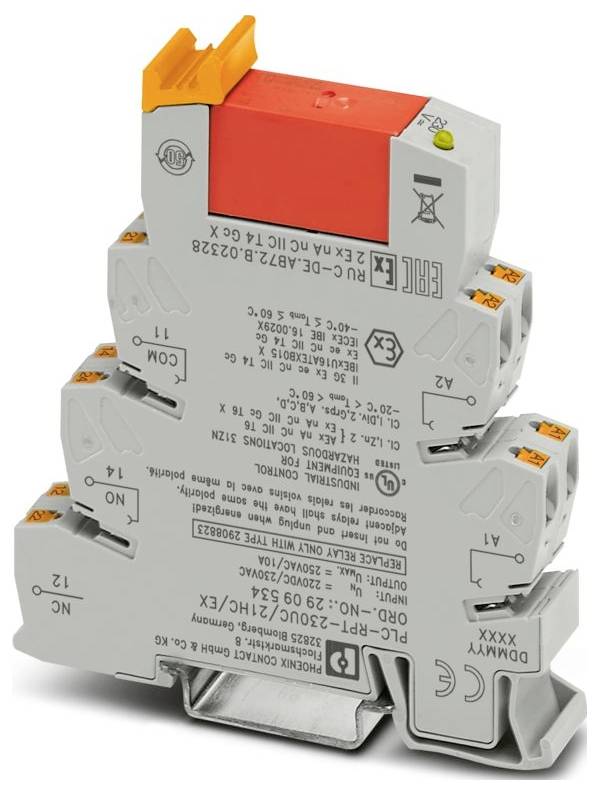

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/EX
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RPT-230UC/21HC/EX
Karta katalogowa (PDF)
Suma (1129,00 zł / Sztuka)
1129,00 zł
917,89 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 14 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 55 °C; -40 °C ... 60 °C (UL)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/przepisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażowa: dowolna
- ATEX: ATEX
- IECEx: IECEx
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 1,04 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 179,4 V AC ... 264,5 V prądu przemiennego (20°C); 171,6 V prądu stałego... 264 V prądu stałego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Mostek prostowniczy | Mostek prostowniczy
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiednich modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
- Zastosowanie: wysokie prądy ciągłe; obszary zagrożone wybuchem
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Maksymalny prąd rozruchowy: 30 A (300 ms)
- Właściwości izolacyjne: Normy / Przepisy: Właściwości izolacyjne: Normy / Przepisy
- Izolacja: Bezpieczna separacja, wzmocniona izolacja
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 11 grudnia 2025 r.
- Napięcie znamionowe wejściowe UN: 230 V AC; 220 V DC
- Typowy prąd wejściowy przy UN: 4,5 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 10 A (obniżenie wartości znamionowej); 6 A (wartość dotyczy zacisków 12). Jeżeli zaciski 12 są zmostkowane, obowiązuje wartość normalna.)
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- Normy / Przepisy: Normy / Przepisy
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 250 V AC
- Mierzone napięcie szczytowe: 6 kV
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT III (przekaźnik)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 7 ms
- Typowy czas nawrotu: 10 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 12 V AC/DC (10 mA)
- Minimalny prąd przełączania: 10 mA (12 V)
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
- Moc przełączania: 2 A (24 V (DC13)); 0,2 A (110 V (DC13)); 0,2 A (250 V (DC13)); 6 A (24 V (AC15)); 6 A (120 V (AC15)); 6 A (250 V (AC15))
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 110 V DC
- Maksymalna moc odcięcia mostka (obciążenie rezystancyjne): 144 W (przy 24 V DC; wartość ta dotyczy zacisków 12). Jeżeli zaciski 12 są zmostkowane, obowiązuje wartość normalna: 1500 VA (przy napięciu 250 V AC; wartość ta dotyczy zacisków 12). Jeżeli zaciski 12 są zmostkowane, obowiązuje wartość normalna.)
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Chiny Ex: CCC / Chiny Ex
- Standard GB: Standard GB
- Opakowanie
sztuka
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RPT-230UC/21HC/EX
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
179.4 V/AC
- Maksymalne napięcie robocze
264.5 V/AC
- Czas reakcji
7 ms
- Czas rozpadu
10 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2500 VA
- Cechy przekaźnika
wtykowy
IP20
- Maksymalna temperatura
60 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
94 mm
- Szerokość produktu
14 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 14 x 80 x 94 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580095 moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/EX
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580095 moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/EX
Opis
Interfejs PLC składający się z montowanego na szynie DIN bloku zacisków o średnicy 14 mm z połączeniem wtykowym i przekaźnikiem wtykowym ze stykiem mocy 10 A, 1 stykiem przełącznym, napięciem wejściowym 230 V AC/220 V DC. Zatwierdzone zgodnie z normami ATEX/IECEx (Strefa 2) i Klasa I, Dział 2 strefy zagrożenia wybuchem.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
