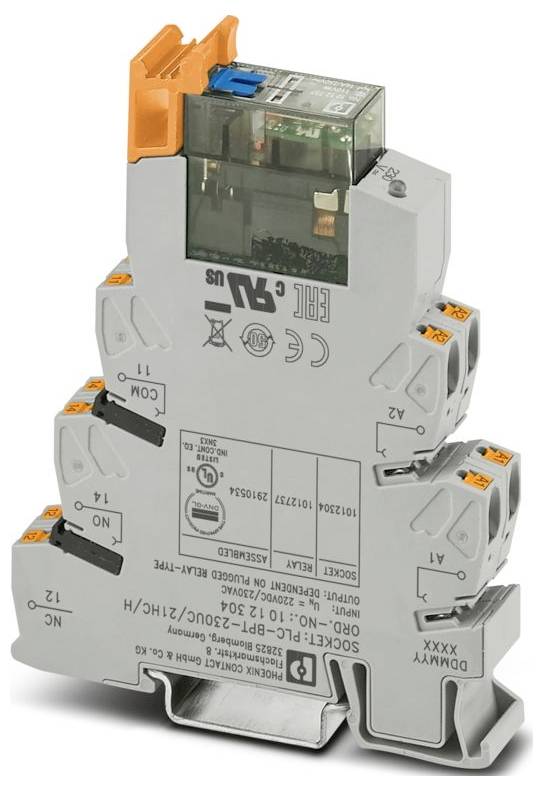

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/MS
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RPT-230UC/21HC/MS
Karta katalogowa (PDF)
Suma (1039,00 zł / Sztuka)
1039,00 zł
844,72 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 14 mm
- Wysokość: 80 mm
- Głębokość: 104 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 50 °C
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 0,22 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 207 V AC ... 264,5 V prądu przemiennego (20°C); 209 V prądu stałego... 264 V prądu stałego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Mostek prostowniczy | Mostek prostowniczy
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
- Zastosowanie: Przełącznik ręczny; wysokie prądy ciągłe
- Maksymalny prąd rozruchowy: 24 A (20 ms)
- Izolacja: Bezpieczna separacja, wzmocniona izolacja
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 11 grudnia 2025 r.
- Napięcie znamionowe wejściowe UN: 230 V AC; 220 V DC
- Typowy prąd wejściowy przy UN: 5 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 10 A
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- UL, USA: UL, USA
- UKCA: UKCA
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 250 V AC
- Mierzone napięcie szczytowe: 6 kV
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT II (przekaźnik)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 5 x 10⁶ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 6 ms (220 V DC); 3 ms ... 15 ms (prąd przemienny 230 V)
- Typowy czas zaniku: 8 ms (220 V DC)
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 12 V (10 mA)
- Minimalny prąd przełączania: 10 mA (12 V)
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2750 VA (250 V AC)
- Moc przełączania: 2 A (24 V (DC13)); 3 A (230 V, AC15)
- Typowy zakres czasu nawrotu: 3 ms ... 15 ms (prąd przemienny 230 V)
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 110 V DC
- Opakowanie
sztuka
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RPT-230UC/21HC/MS
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
207 V/AC
- Maksymalne napięcie robocze
264.5 V/AC
- Czas reakcji
6 ms
- Czas rozpadu
8 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2750 VA
- Cechy przekaźnika
dioda LED
IP20
- Maksymalna temperatura
50 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
104 mm
- Szerokość produktu
14 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 14 x 80 x 104 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580317 moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/MS
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580317 moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/MS
Opis
Interfejs PLC składający się z gniazda przekaźnikowego i wtykowego przekaźnika mocy z obsługą ręczną, zintegrowaną diodą LED stanu, złączem wtykowym, 1 zestykiem przełącznym, mostkiem prostowniczym, napięciem wejściowym: 230 V AC / 220 V DC
Opis tego produktu został przetłumaczony automatycznie.
