Zdjęcie poglądowe

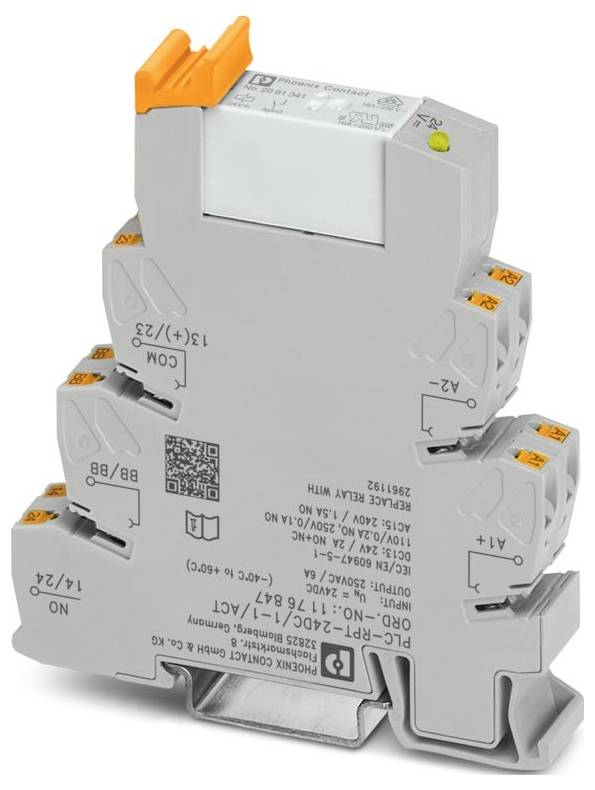

moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
2 NO
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RPT- 24DC/ 1- 1/ACT
Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
Karta katalogowa (PDF)
Suma (73,49 zł / Sztuka)
73,49 zł
59,75 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²; 2 x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 14 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... + 70 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażowa: dowolna
- Maksymalna strata mocy w warunkach nominalnych: 0,43 W.
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 20,2 V DC ... 33,6 V prądu stałego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Dioda wolnobiegowa | Dioda wolnobiegowa
- Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
- Zastosowanie: Funkcja wyjściowa
- Maksymalny prąd rozruchowy: 25 A (20 ms)
- Izolacja: Izolacja podstawowa
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 12.09.2025
- Napięcie wejściowe znamionowe UN: 24 V DC
- Typowy prąd wejściowy przy UN: 18 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 2 styki normalnie zamknięte
- Maksymalny prąd ciągły: 6 A
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- Normy / Przepisy: Normy / Przepisy
- Napięcie znamionowe izolacji: 250 V AC
- Znamionowe napięcie udarowe: 4 kV (bezpieczna izolacja, wzmocniona izolacja i 6 kV pomiędzy obwodem wejściowym i ścieżkami prądowymi styków wyjściowych)
- Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
- Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
- Stopień ochrony (gniazdo przekaźnika): IP20
- Klasa ochrony (przekaźnik): RT III
- Stopień ochrony (miejsce montażu): ≤ IP54
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min.)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 8 ms
- Typowy czas nawrotu: 10 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 5 V (10 mA)
- Minimalny prąd przełączania: 10 mA (5 V)
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);60 W (220 V DC);1500 VA (250 V AC)
- Minimalna moc przełączania: 50 mW
- Moc przełączania: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (250 V (AC15))
- Napięcie testowe (styk otwarty): 1 kVrms (50 Hz, 1 min.)
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 24 V DC
- Strata mocy wejściowej przy UN: 0,43 W
- Napięcie testowe (normalnie otwarty/normalnie otwarty): 2,5 kVrms (50 Hz, 1 min.)
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RPT- 24DC/ 1- 1/ACT
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
20.2 V/DC
- Maksymalne napięcie robocze
33.6 V/DC
- Czas reakcji
8 ms
- Czas rozpadu
10 ms
- Rodzaj styku
2 NO
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
dioda zabezpieczająca przed przebiegunowaniem
IP20
- Maksymalna temperatura
70 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
94 mm
- Szerokość produktu
14 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 14 x 80 x 94 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565607 moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565607 moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT
Opis
Interfejs PLC do funkcji wyjściowych, składający się z podstawowego zacisku PLC-BPT.../ACT ze złączem wtykowym i wtykowym przekaźnikiem miniaturowym ze stykiem mocy, do montażu na szynie DIN NS 35/7,5, 2 styki zwierne (1-1), napięcie wejściowe 24 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
