Name: Moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21-21/EX 24 V/DC 6 A 2 zestyki przełączne 10 szt.
Brand: Phoenix Contact
SKU: 2141004
Availability: BackOrder

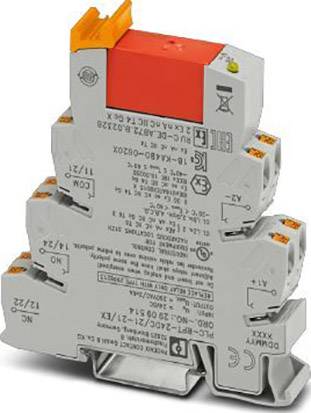

Szary, prostokątny element elektryczny z wieloma zaciskami i oznaczeniami. Charakterystyczny jest czerwony dźwignik i pomarańczowe zaciski.

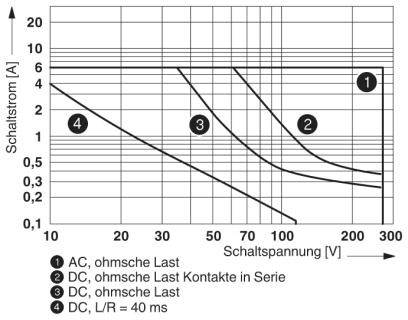

Diagram przedstawia wykres zdolności łączeniowej dla różnych rodzajów prądu: 1) AC, 2) DC, 3) DC szeregowy, 4) DC z L/R=40ms. Osie: napięcie łączeniowe [V], prąd łączeniowy [A].

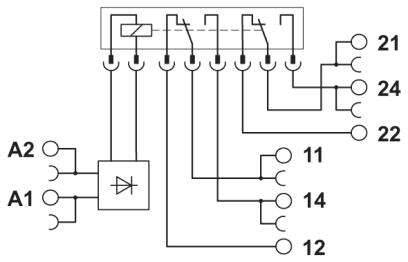

Schemat elektryczny: Połączenie A1, A2 z zaciskami 11, 12, 14 oraz 21, 22, 24 z zintegrowanym prostownikiem i cewką przełączającą.

'Diagram przedstawia U/UN w odniesieniu do TU[°C]. Oś pionowa: U/UN od 0,8 do 1,4. Oś pozioma: TU od 20 do 65°C. Prosta linia od 1,4 przy 25°C do 1,0 przy 60°C, następnie poziomo do 65°C.'

1/4

Zdjęcie poglądowe

Rodzaj produktu

Moduł przekaźnikowy

Rodzaj styku

2 zestyki przełączne

Napięcie znamionowe

24 V/DC

Maksymalne napięcie przełączania

250 V DC/AC

Maksymalne natężenie przełączania

6 A

Karta katalogowa (PDF)

Dostawa w śr. 28.10

4 Sztuki

Pokaż produkty alternatywne

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (919,00 zł / Sztuka)

919,00 zł

747,15 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

Dostępnych jest tylko 4 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik

Zawartość: 10 szt.
PLC-RPT- 24DC/21-21/EX

Dane techniczne

Strata mocy przy warunku znamionowym: 0,43 W.
Napięcie łączeniowe maksymalne: 250 V AC/DC (przy napięciach większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów należy umieścić płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów następuje wówczas za pomocą FBST 8-PLC... lub... FBST 500...)
Napięcie łączeniowe min. 5 V AC/DC (przy 10 ma)
Prąd przełączania min.: 10 ma (przy 5 V)
Prąd włączenia maks. 15 a (300 ms)
Wydajność wyłączania (obciążenie rezystancyjne) maks.:
140 W (PRZY 24 V DC)
85 W (PRZY 48 V DC)
60 W (PRZY 60 V DC)
44 W (PRZY 110 V DC)
60 W (PRZY 220 V DC)
1500 VA (PRZY 250 V AC)
Zdolność Przełączania:
2 A (PRZY 24 V, DC13)
0,2 A (PRZY 250 V, DC13)
3 A (PRZY 24 V, AC15)
3 A (PRZY 120 V, AC15)
3 A (PRZY 250 V, AC15)
Pozycja montażowa: dowolna
Wskazówka montażowa: Możliwość łączenia szeregowego bez odstępu
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego: 0,14 mm² 2,5 mm²
Przekrój przewodu elastycznego: 0,14 mm² 2,5 mm²
Przekrój przewodu AWG 26... 14
Znamionowe napięcie izolacji 250 V AC
Mierzone napięcie szczytowe: 6 kV
Izolacja: Bezpieczna Separacja, Wzmocniona Izolacja
Kategoria przepięcia III

Rodzaj produktu: Moduł przekaźnikowy

Model katalogowy producenta: PLC-RPT- 24DC/21-21/EX

Połączenie komponentów: zacisk push-in

Czas reakcji: 8 ms

Czas rozpadu: 10 ms

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi

Napięcie znamionowe: 24 V/DC

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 1500 VA

Żywotność mechaniczna: 3 x 10⁷ cykli łączeniowych

Moc cewki: 0.43 W

Cechy przekaźnika: dioda LED
dioda bocznikująca
dioda zabezpieczająca przed przebiegunowaniem

: RT III

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

Długość produktu: 94 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (D x S x W) 94 x 14 x 80 mm

Zawartość: 10 szt.

Głębokość produktu: 94 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2141004 Moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21-21/EX 24 V/DC 6 A 2 zestyki przełączne 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2141004 Moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21-21/EX 24 V/DC 6 A 2 zestyki przełączne 10 szt.

Opis

INTERFEJS PLC składa się z zacisku podstawowego do szyny nośnej 14 mm ze złączem push-in oraz wtykanego przekaźnika ze stykiem prądowym, 2 zestyki przełączne, napięcie wejściowe 24 V DC. Dopuszczony zgodnie z ATEX/IECEx (strefa 2) i ex-Zone Class i, Div. 2.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
