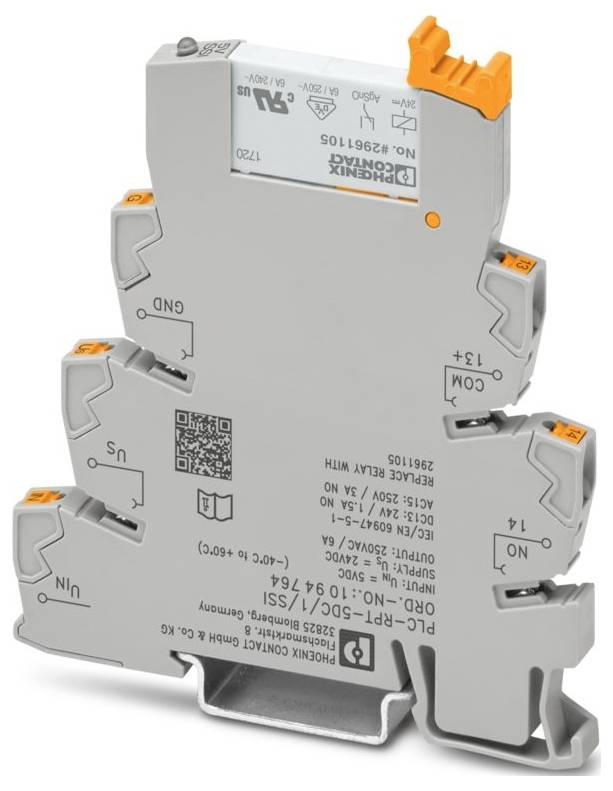

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RPT- 5DC/1/SSI
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 NO
Napięcie znamionowe
24 V/DC
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RPT- 5DC/1/SSI
Karta katalogowa (PDF)
Suma (1639,00 zł / Sztuka)
1639,00 zł
1332,52 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Szerokość: 6,2 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażowa: dowolna
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,22 W.
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 4,5 V DC ... 6 V DC
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Überspannungsschutz
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: schwache Signalquellen
- Versorgung: Versorgung
- Kurzschlussstrom: 200 A (bedingter Kurzschlussstrom)
- Prąd wejściowy: 9 mA
- Einschaltstrom maximal: 10 A (4 s)
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.09.2025
- Eingangsnennspannung UN: 5 V DC
- Typischer Eingangsstrom bei UN: 1 mA
- Wskaźnik zasilania: Żółta dioda LED
- Kontaktausführung: 1 Schließer
- Grenzdauerstrom: 6 A
- Kontaktart: Leistungskontakt
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V
- Spannungsbereich bezogen auf US: 0,8 ... 1,2
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: 2x 107 Schaltspiele
- Erregerseite: Erregerseite
- Zachowanie podczas przełączania napędu: Monostabilny
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 7 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał kontaktu: AgSnO
- Schaltspannung minimal: 12 V AC/DC
- Schaltstrom minimal: 10 mA
- Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);20 W (bei 48 V DC);18 W (bei 60 V DC);23 W (bei 110 V DC);40 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schaltleistung minimal: 120 mW
- Isolationseigenschaften: Spule/Kontakt: Isolationseigenschaften: Spule/Kontakt
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
- Ausgangssicherung: 4 A gL/gG NEOZED
- Versorgungsnennspannung: 24 V DC (Us)
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RPT- 5DC/1/SSI
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
4.5 V/DC
- Maksymalne napięcie robocze
6 V/DC
- Czas reakcji
5 ms
- Czas rozpadu
7 ms
- Rodzaj styku
1 NO
- Materiał styku
AgSnO
- Napięcie znamionowe
24 V/DC
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
wtykowy
IP20
- Maksymalna temperatura
60 °C
- Minimalna temperatura
-25 °C
- Głębokość produktu
94 mm
- Szerokość produktu
6.2 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 6.2 x 80 x 94 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563703 moduł przekaźnikowy Phoenix Contact PLC-RPT- 5DC/1/SSI
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563703 moduł przekaźnikowy Phoenix Contact PLC-RPT- 5DC/1/SSI
Opis
PLC-INTERFACE, bestehend aus Grundklemme mit Push-in-Anschluss und steckbarem Miniaturrelais mit interner Verstärkerschaltung und einer entsprechenden Hilfsversorgung für schwache Signalquellen, 1-Schließer, Eingangsnennspannung 5 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
