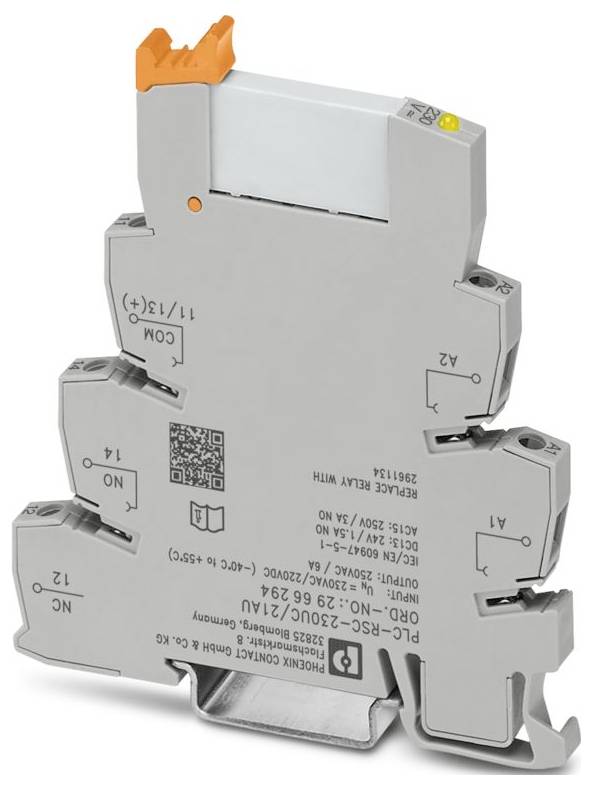

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RSC-230UC/21AU
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RSC-230UC/21AU
Połączenie komponentów
śrubowe
Karta katalogowa (PDF)
8 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (899,00 zł / Sztuka)
899,00 zł
730,89 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępnych jest tylko 8 zestaw/y
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,6 Nm ... 0,8 Nm
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 6,2 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 55 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60947-5-1
- Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,74 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 179,4 V AC ... 264,5 V prądu przemiennego (20°C); 171,6 V prądu stałego... 253 V prądu stałego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Mostek prostowniczy | Mostek prostowniczy
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Zastosowanie: Uniwersalne
- Prąd zwarciowy: 200 A (warunkowy prąd zwarciowy)
- Maksymalny prąd rozruchowy: 50 mA
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 12.01.2026
- Napięcie znamionowe wejściowe UN: 230 V AC; 220 V DC
- Typowy prąd wejściowy przy UN: 3,2 mA (przy UN = 230 V AC); 3 mA (przy UN = 220 V DC)
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 6 A
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- UKCA: UKCA
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 250 V
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 2 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 7 ms
- Typowy czas nawrotu: 15 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styków: AgSnO, pokryte twardym złotem
- Minimalne napięcie przełączania: 5 V (przy 100 mA)
- Minimalny prąd przełączania: 10 mA (przy 12 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 20 W (przy 48 V DC); 18 W (przy 60 V DC); 23 W (przy 110 V DC); 40 W (przy 220 V DC); 1500 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
- Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
- Właściwości izolacyjne: Cewka/Styk: Właściwości izolacyjne: Cewka/Styk
- Znamionowe napięcie udarowe wytrzymywane: 6 kV
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 60 V DC
- Bezpiecznik wyjściowy: 4 A gL/gG NEOZED
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RSC-230UC/21AU
- Połączenie komponentów
śrubowe
- Kolor
szary
- Minimalne napięcie robocze
179.4 V/AC
- Maksymalne napięcie robocze
264.5 V/AC
- Czas reakcji
7 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgSnO + złocenie elektrolityczne
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
wtykowy
IP20
- Maksymalna temperatura
55 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
94 mm
- Szerokość produktu
6.2 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 6.2 x 80 x 94 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580400 moduł przekaźnikowy Phoenix Contact PLC-RSC-230UC/21AU
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580400 moduł przekaźnikowy Phoenix Contact PLC-RSC-230UC/21AU
Opis
Interfejs PLC, składający się z podstawowego zacisku PLC-BSC.../21 ze złączem śrubowym i wtykowego przekaźnika miniaturowego ze stykiem wielowarstwowym pozłacanym, do montażu na szynie DIN NS 35/7,5, 1 zestyk przełączny, napięcie wejściowe 230 V AC/220 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
