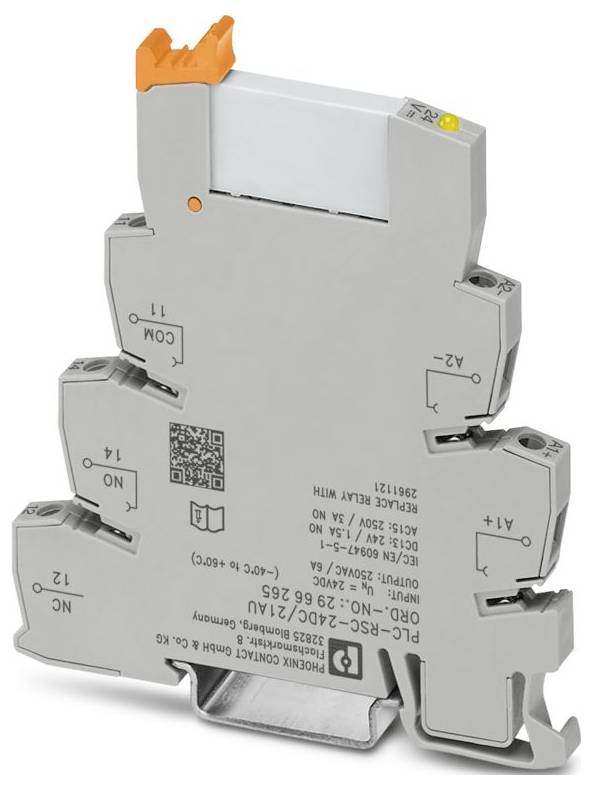

moduł przekaźnikowy Phoenix Contact PLC-RSC- 24DC/21AU

Szary przemysłowy moduł przekaźnika z pomarańczową dźwignią i opisanymi zaciskami do połączeń elektrycznych.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

1 zestyk przełączny

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

PLC-RSC- 24DC/21AU

Karta katalogowa (PDF)

Dostawa w pt. 9.10

1353 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (51,14 zł / Sztuka)

511,38 zł

629,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,6 Nm ... 0,8 Nm
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 6,2 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 70 °C (patrz obniżanie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: IEC 60947-5-1
Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zabrudzenia 3
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,22 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 18,5 V DC ... 33,6 V prądu stałego (20 °C)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Obwód zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Dioda wolnobiegowa | Dioda wolnobiegowa
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC
Zastosowanie: Uniwersalne
Prąd zwarciowy: 200 A (warunkowy prąd zwarciowy)
Maksymalny prąd rozruchowy: 50 mA
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 12.01.2026
Napięcie wejściowe znamionowe UN: 24 V DC
Typowy prąd wejściowy przy UN: 9 mA
Wskaźnik zasilania: Żółta dioda LED
Konfiguracja styków: 1 styk przełączny
Maksymalny prąd ciągły: 6 A
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
Typ kontaktu: Styk sygnałowy
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 250 V
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Przełączanie: Przełączanie
Żywotność mechaniczna: 2 x 10⁷ cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 5 ms
Typowy czas nawrotu: 8 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styków: AgSnO, pokryte twardym złotem
Minimalne napięcie przełączania: 5 V (przy 100 mA)
Minimalny prąd przełączania: 10 mA (przy 12 V)
Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 20 W (przy 48 V DC); 18 W (przy 60 V DC); 23 W (przy 110 V DC); 40 W (przy 220 V DC); 1500 VA (przy 250 V AC)
Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
Właściwości izolacyjne: Cewka/Styk: Właściwości izolacyjne: Cewka/Styk
Znamionowe napięcie udarowe wytrzymywane: 6 kV
Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 24 V DC
Bezpiecznik wyjściowy: 4 A gL/gG NEOZED

Opakowanie: sztuka

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: PLC-RSC- 24DC/21AU

Połączenie komponentów: śrubowe

Minimalne napięcie robocze: 18.5 V/DC

Maksymalne napięcie robocze: 33.6 V/DC

Czas reakcji: 5 ms

Czas rozpadu: 8 ms

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgSnO + złocenie elektrolityczne

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 1500 VA

Cechy przekaźnika: wtykowy

: IP20

Maksymalna temperatura: 85 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 94 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 6.2 x 80 x 94 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580393 moduł przekaźnikowy Phoenix Contact PLC-RSC- 24DC/21AU

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580393 moduł przekaźnikowy Phoenix Contact PLC-RSC- 24DC/21AU

Opis

Interfejs PLC, składający się z podstawowego bloku zacisków PLC-BSC.../21 ze złączem śrubowym i wtykowym przekaźnikiem miniaturowym ze stykiem wielowarstwowym złotym, do montażu na szynie DIN NS 35/7,5, 1 zestyk przełączny, napięcie wejściowe 24 V DC

Opis tego produktu został przetłumaczony automatycznie.
