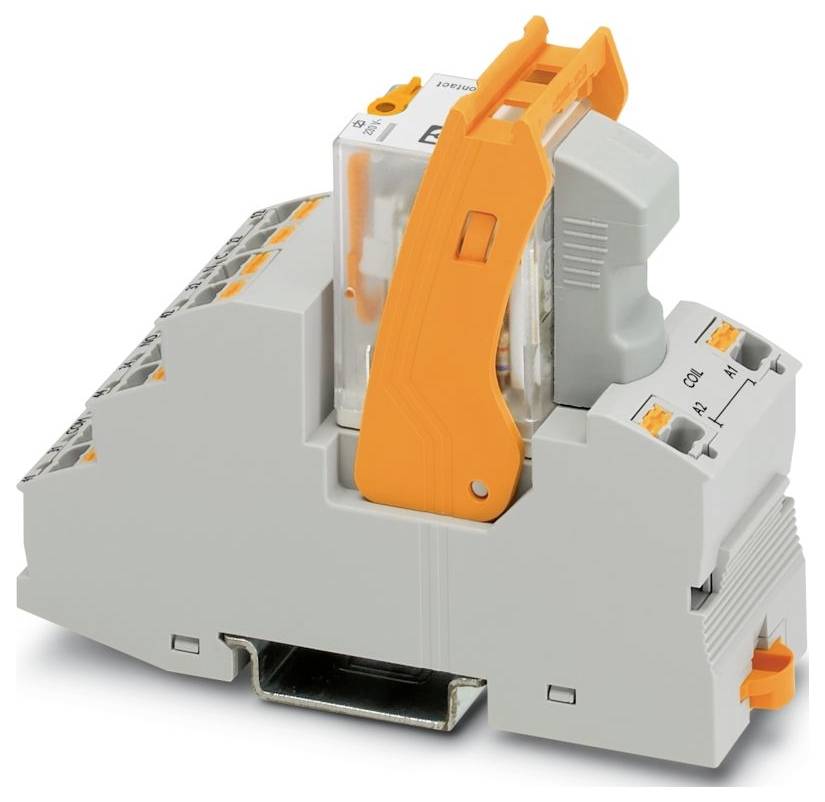

moduł przekaźnikowy Phoenix Contact RIF-2-RPT-LV-230AC/2X21
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
2 zestyki przełączne
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
RIF-2-RPT-LV-230AC/2X21
Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
Karta katalogowa (PDF)
142 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (629,00 zł / Sztuka)
629,00 zł
511,38 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: RIFLINE complete
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (tuleja z osłoną plastikową); 0,14 mm² ... 1 mm² (tuleja z osłoną plastikową, dwa przewody na podwójnym zacisku)
- Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 26 ... 16 (sztywne); 26 ... 16 (elastyczne)
- Szerokość: 31 mm
- Wysokość: 96 mm
- Głębokość: 75 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 50 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2 (napięcie znamionowe 230/400 V)
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 1,5 W.
- Średnica: 3,2 mm
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 184 V AC ... 276 V prądu przemiennego (20 °C)
- Wymiary artykułu: Wymiary artykułu
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Układ ochronny: Warystor
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Zastosowanie: Uniwersalne
- Otwór wiertniczy: Otwór wiertniczy
- Maksymalny prąd rozruchowy: 30 A (20 ms, styk normalnie otwarty)
- Izolacja: Izolacja podstawowa
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
- Napięcie wejściowe znamionowe UN: 230 V AC
- Zakres napięcia wejściowego względem UN: patrz schemat
- Typowy prąd wejściowy przy UN: 6,5 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 2 styki przełączne
- Maksymalny prąd ciągły: 8,5 A (patrz schemat)
- Klasa palności wg UL 94 (obudowa): V2 (obudowa)
- Napięcie znamionowe izolacji: 250 V AC
- Mierzone napięcie szczytowe: 4 kV
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT I (przekaźnik)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: ok. 2 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 2,5 kVrms (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 5 ms ... 15 milisekund
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 5 V (24 mA)
- Minimalny prąd przełączania: 5 mA (24 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 204 W (przy 24 V DC); 124 W (przy 48 V DC); 108 W (przy 60 V DC); 52 W (przy 110 V DC); 48 W (przy 220 V DC); 2125 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,22 A (przy 120 V, DC13); 0,11 A (przy 250 V, DC13); 3 A (przy 120 V, AC15); 1,5 A (przy 240 V, AC15)
- Napięcie probiercze (styk/styk): 2,5 kVeff (50 Hz, 1 min., styk/styk)
- Częstotliwość sieciowa: 50/60 Hz
- Typowy zakres czasu nawrotu: 5 ms ... 20 ms
- Napięcie cewki: 230 V AC
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
RIF-2-RPT-LV-230AC/2X21
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
184 V/AC
- Maksymalne napięcie robocze
276 V/AC
- Rodzaj styku
2 zestyki przełączne
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2125 VA
- Cechy przekaźnika
pałąk
IP20
- Maksymalna temperatura
50 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
75 mm
- Szerokość produktu
31 mm
- Wysokość produktu
96 mm
- Wymiary
(S x W x G) 31 x 96 x 75 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579761 moduł przekaźnikowy Phoenix Contact RIF-2-RPT-LV-230AC/2X21
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579761 moduł przekaźnikowy Phoenix Contact RIF-2-RPT-LV-230AC/2X21
Opis
Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika, przekaźnika styku mocy, wtykowego modułu wyświetlacza/tłumiącego zakłócenia i uchwytu montażowego. Konfiguracja styków: 2 styki przełączne. Napięcie wejściowe: 230 V AC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
