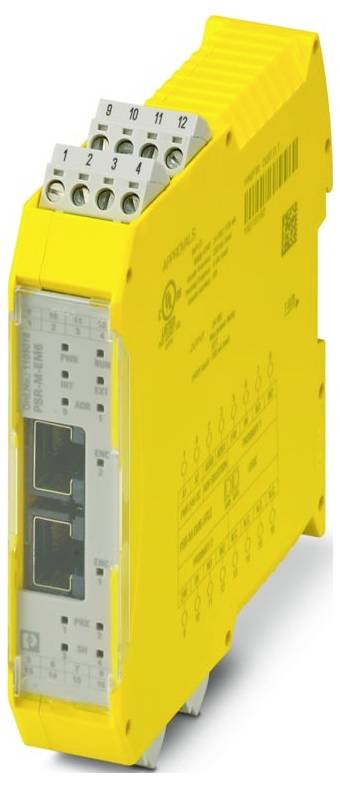

Moduł rozszerzeń Phoenix Contact PSR-M-EM6-HTL2-SC 1105016, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1682,11 zł / Sztuka)
1682,11 zł
2069,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 22,61 mm
- Wysokość: 112,58 mm
- Głębokość: 114,5 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 7 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna moc rozpraszana w warunkach nominalnych: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
- Klasa ochrony III
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: typ. 12 mA (na pasmo dla USA)
- Połączenie przewodów: Połączenie przewodów
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Obwód zabezpieczający: dioda tłumiąca
- Wskaźnik stanu: 1 x dioda LED (zielona), 2 x dioda LED (pomarańczowa); 6 x dioda LED (żółta)
- Oznaczenie: A1/A2
- Zastosowanie: Monitor prędkości; Monitor postoju; Monitorowanie kierunku obrotów
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: 3,5 A (Δt = 1 ms przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 1 A)
- Prąd znamionowy zasilający układ sterujący IS: typowo 50 mA
- Czasy: Czasy
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV pomiędzy zasilaniem 24 V a wejściami/wyjściami obudowy
- Czas filtrowania: typowo 20 ms (podczas spadków napięcia przy Us)
- Poziom wydajności (PL): e
- Poziom integralności bezpieczeństwa (SIL): 3
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Nazewnictwo wejść: wejścia enkodera
- Opis wejścia: HTL;IEC 61131-2 Typ 2
- Liczba wejść: 2
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Dokładność: 5% (w oparciu o sparametryzowaną wartość graniczną)
- Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V prądu stałego (NPN); 16 V prądu stałego ... 28,8 V prądu stałego (PNP)
- Zakres napięcia wejściowego sygnału „1”: 16 V DC ... 28,8 V prądu stałego (NPN); 0 V prądu stałego ... 5 V prądu stałego (PNP)
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 1,2 W
- Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie
- Czas ponownego uruchomienia: min. 5 s (czas rozruchu); maks. 10 s (czas łodzi)
- Zakres prądu wejściowego sygnału „0”:< 2 mA (NPN)
- Częstotliwość odcięcia: maks. 300 kHz
- Maksymalna dopuszczalna całkowita rezystancja linii: 150 Ω
- Zabezpieczenie przed zwarciem: nie
- Czas reakcji: patrz instrukcja obsługi
- Interfejsy: szyna DIN TBUS do podłączenia modułu głównego (w zestawie); enkoder; czujnik zbliżeniowy
- Zakres nominalnego napięcia wyjściowego: 16,7 V DC ... 26,3 V prądu stałego (USA - 2,5 V)
- Targi: Targi
- Współczynnik wypełnienia: 55% ... 95 %
- Szerokość impulsu: min. 20 µs
- Cyfrowy: Zasilanie przełącznika zbliżeniowego (24 V/0 V): Cyfrowy: Zasilanie przełącznika zbliżeniowego (24 V/0 V)
- Dane dotyczące bezpieczeństwa: EN ISO 13849-1: Dane dotyczące bezpieczeństwa: EN ISO 13849-1
- Forma sygnału HTL/poziom sygnału: 11 V... 30 V (współczynnik wypełnienia torów A, B: 50% ±15%, przesunięcie fazowe torów A, B: 90° ±40°)
- Rodzaj produktu
Moduł rozszerzeń
- Maksymalna ilość wejść
4
- Wysokość produktu
112.58 mm
- Długość produktu
114.5 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 114.5 x 22.61 x 112.58 mm
- Rodzaj przyłączenia
Złącze śrubowe
- Numer katalogowy producenta
1105016
- Model katalogowy producenta
PSR-M-EM6-HTL2-SC
- Typ montażu
Montaż na szynie DIN
- Głębokość produktu
114.5 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564100 Moduł rozszerzeń Phoenix Contact PSR-M-EM6-HTL2-SC 1105016, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564100 Moduł rozszerzeń Phoenix Contact PSR-M-EM6-HTL2-SC 1105016, 1 szt.
Opis
Bezpieczny moduł rozszerzeń do monitorowania postoju, prędkości, kierunku obrotów, monitorowania 2 osi, czujnik zbliżeniowy NPN/PNP, 2 enkodery HTL, interfejs TBUS, do SIL 3, Kat. 4/PL e, wtykowy zacisk śrubowy, w zestawie złącze TBUS
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
