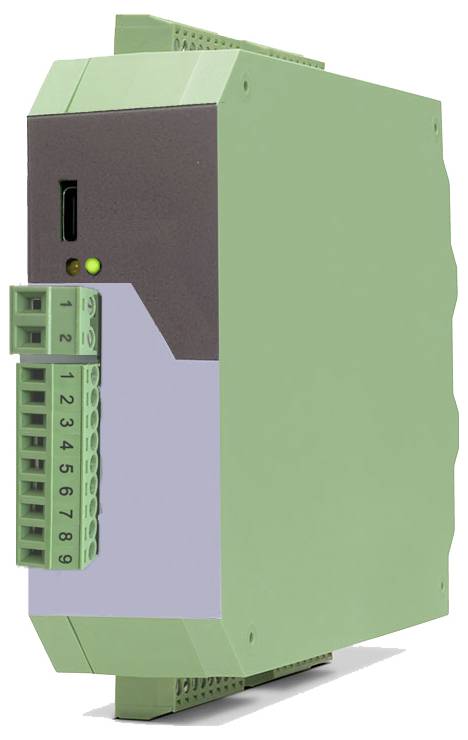

Motrona 6890.5020.RL 6890.5020.RL Kontroler prędkości obrotowej Ilość wyjśc przekaźnikowych: 4
Numer producenta
Numer produktu
Rodzaj produktu
Kontroler prędkości obrotowej
Ilość wyjśc przekaźnikowych
4
Napięcie robocze
30 V/DC
Model katalogowy producenta
6890.5020.RL
Wejścia pomiarowe
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
Karta katalogowa (PDF)
Liczba
Suma (2319,00 zł / Sztuka)
2319,00 zł
1885,37 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Wejścia sterujące – liczba: 5
- Wejścia sterujące – czas reakcji: ok. 1 ms
- Wejścia sterujące – obciążenie: maks. 2 mA przy 24 V DC
- Wyjścia sterujące – liczba: 4
- Wyjścia sterujące – Czas reakcji: min. 1 ms (w zależności od ustawień „Czasu próbkowania (s)” i „Filtru uśredniającego” itp.)
- Obudowa – Materiał: Tworzywo sztuczne
- Obudowa – montaż: na szynie DIN 35 mm
- Obudowa – wymiary (szer. x wys. x gł.): 34 x 100 x 131 mm
- Obudowa (bez przyłączy) – Stopień ochrony: IP20
- Warunki środowiskowe – Wysokość: maks. 2000 m n.p.m.
- Zasilanie czujnika – napięcie wyjściowe: 5 V DC i 24 V DC (ok. 1 V niższe od napięcia wejściowego)
- Zasilanie czujnika – prąd wyjściowy: maks. 200 mA
- Wejścia przyrostowe – ścieżki: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Wejścia przyrostowe – konfiguracje: RS-422, HTL różnicowe, HTL jednostronne, TTL
- Wejścia przyrostowe – RS422: maks. 1 MHz (sygnał różnicowy RS-422)> 0,5 V)
- Wejścia przyrostowe – różnicowe HTL: maks. 1 MHz (sygnał różnicowy HTL)> 1 V)
- Wejścia przyrostowe – HTL Single Ended: maks. 350 kHz, (niski: 0 … 5 V, wysoki: 9 … 30 V)
- Wejścia przyrostowe – TTL: maks. 350 kHz, (niskie: 0 … 0,6 V, wysokie: dokładność 2,2 … 5 V)
- Interfejs SSI – wejście/wyjście SSI: różnicowe TTL (RS422)
- Interfejs SSI – Ścieżki: Wyjście zegara, /Wyjście zegara, Dane, /Dane, Wejście zegara, /Wejście zegara
- Interfejs SSI – Konfiguracja: Master lub Slave
- Interfejs SSI – Format: kod binarny lub Graya
- Interfejs SSI – rozdzielczość: 10 … 32 bity
- Interfejs SSI – obciążenie: Ri = ok. 13 kOhm
- Wyjścia sterujące – Prąd wyjściowy: maks. 100 mA
- Temperatura otoczenia – Praca: -20°C … +60°C (bez kondensacji)
- Zasilacz prądu stałego – obwód zabezpieczający: zabezpieczenie przed odwrotną polaryzacją
- Zasilacz prądu stałego – pobór prądu: ok. 60 mA (bez obciążenia)
- Zabezpieczenie zewnętrzne: T 0,5 A
- Wejścia sterujące – Format: HTL, PNP (niski 0 … 3 V, wysoki 9 … 30 V)
- Wyjście analogowe – Konfiguracja: Wyjście prądowe lub napięciowe
- Wyjście analogowe – wyjście prądowe: 0/4 … 20 mA (obciążenie: maks. 270 omów) rozdzielczość 16 bitów
- Wyjście analogowe – czas reakcji:< 1 milisekunda
- Wyjścia przekaźnikowe – (Opcja RL) Konfiguracja: Przełączalne (bezpotencjałowe)
- Wyjścia przekaźnikowe – zdolność przełączania prądu przemiennego: 115 V AC / 0,6 A lub 230 V AC / 0,3 A
- Wyjścia przekaźnikowe – zdolność przełączania DC: 30VDC / 2A
- Wyjścia przekaźnikowe – czas reakcji: ok. 4 ms
- Współczynnik awaryjności – MTBF w latach: 55,8 lat
- Zasilacz prądu stałego – napięcie wejściowe: 18 … 30 V DC
- Połączenie – Typ połączenia: Zacisk śrubowy, 1,5 mm² / AWG 16
- Interfejs SSI – Częstotliwość: 100 kHz - 2 MHz (regulowana)
- Interfejs Start/Stop – wejście RS422: 1 x (Start Stop, /Start Stop); 1 x (Init In, /Init In)
- Interfejs Start/Stop – wyjście RS422: 1 x (Init Out, /Init Out)
- Interfejs Start/Stop – Szerokość impulsu początkowego: 1…9 µs (regulowana)
- Interfejs Start/Stop – częstotliwość impulsów początkowych: 62,5 Hz - 5000 Hz (regulowana)
- Interfejs Start/Stop – Częstotliwość zegara do pomiaru czasu: 48 MHz
- Interfejs Start/Stop – Rozdzielczość: Zależna od prędkości falowodu enkodera.
- Wyjście analogowe – wyjście napięciowe: -10…+10 V (maks. 2 mA)
- Wyjścia sterujące – Format/Poziom: 5 … 30 V (zależnie od napięcia na COM+), PNP
- Interfejs szeregowy – Format: RS232
- Interfejs szeregowy – szybkość transmisji: 9600, 19200, 38400 lub 115200 bodów
- Interfejs szeregowy – Format danych: 8-parzyste-1, 8-nieparzyste-1, 8-brak-1, 8-brak-2
- Interfejs USB – Wersja: USB-C
- Interfejs USB – Format danych: 8-brak-1
- Interfejs USB – szybkość transmisji: 115200 bodów
- Wskaźnik – LED: Zielona dioda LED (gotowość do pracy) Żółta dioda LED (błąd)
- Model katalogowy producenta
6890.5020.RL
- Rodzaj produktu
Kontroler prędkości obrotowej
- Ilość wyjśc przekaźnikowych
4
- Wejścia pomiarowe
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
- Napięcie robocze
30 V/DC
- Wymiary
(D x S x W) 140 x 34 x 118 mm
- Waga
160 g
- Szerokość produktu
34 mm
- Wysokość produktu
118 mm
- Długość produktu
140 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3805210 Motrona 6890.5020.RL 6890.5020.RL Kontroler prędkości obrotowej Ilość wyjśc przekaźnikowych: 4
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805210 Motrona 6890.5020.RL 6890.5020.RL Kontroler prędkości obrotowej Ilość wyjśc przekaźnikowych: 4
Opis
Wielofunkcyjne urządzenie oferuje zaawansowane możliwości sterowania i oceny enkoderów inkrementalnych, enkoderów absolutnych i przetworników przemieszczenia z interfejsem Start-Stop.
Urządzenie jest opcjonalnie dostępne również w wersji bez 4 wyjść przekaźnikowych. Urządzenie monitoruje m.in. postój oraz kierunek obrotów.
Opis tego produktu został przetłumaczony automatycznie.
Urządzenie jest opcjonalnie dostępne również w wersji bez 4 wyjść przekaźnikowych. Urządzenie monitoruje m.in. postój oraz kierunek obrotów.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Wejście impulsowe w formacie A, B, 90° [HTL] lub A, /A, B, /B [RS422] możliwe również jako pojedynczy tor
- Częstotliwość wejściowa do 1 MHz
- Wejście/wyjście SSI w formacie CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 bity
- Częstotliwość zegara SSI wynosi 100 kHz ... 2 MHz
- Interfejs start-stop dla przetworników przemieszczenia absolutnego i czujników magnetostrykcyjnych
- 4 wyjścia sterujące
- 16-bitowe wyjście analogowe (±10 V lub 0/4 ... 20 mA)
- 4 wyjścia przekaźnikowe
- Zasilanie 18 ... 30 V prądu stałego
- Wyjście napięcia pomocniczego +5 V do zasilania enkoderów TTL
- Kompaktowa obudowa do montażu na szynie DIN 35 mm (zgodnie z normą EN 60715)
- Łatwa parametryzacja za pomocą interfejsu użytkownika systemu operacyjnego (darmowy)
Zakres dostawy
- Instrukcja obsługi
