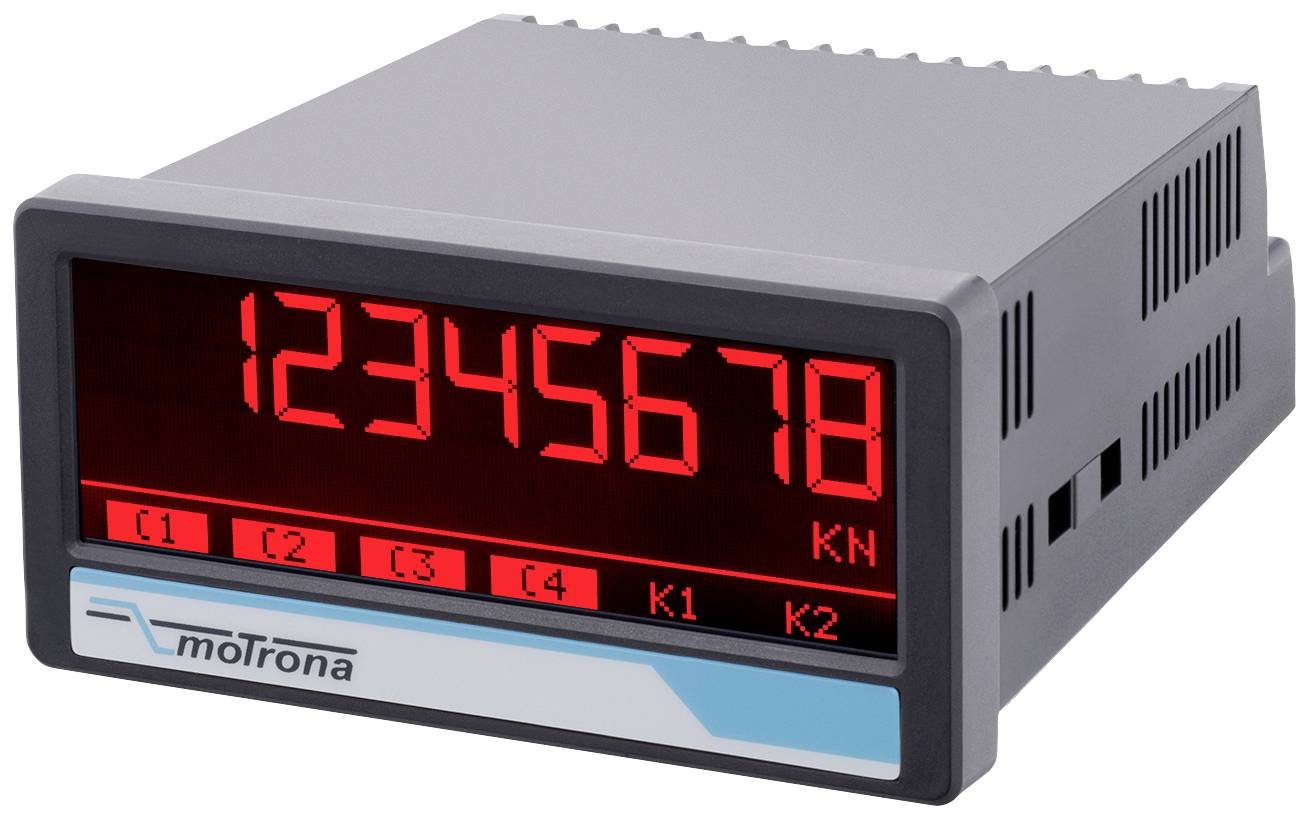

Motrona Wskaźnik cyfrowy
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
3 Sztuki
Liczba
Suma (1470,73 zł / Sztuka)
1470,73 zł
1809,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 3 sztuka
Cechy produktu
Wyświetlacze DMS do odczytów z tensometrów i czujników siły
- Wejście dla pełnego mostka
- Czułość: +/-5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Rozdzielczość: 16 bitów
- Dokładność +/- 0,01% / 10K
- 3 wejścia sterujące
Dane techniczne
- Połączenia Typ połączenia: zaciski śrubowe, 1,5 mm2 / AWG 16
- Zasilanie Napięcie wejściowe DC: 18 ... 30Vdc
- Obwód ochronny zasilania DC: ochrona przed odwrotną polaryzacją
- Zasilanie Pobór prądu DC: ok. 100 mA (bez obciążenia)
- Zasilanie prądem stałym Tętnienia szczątkowe: ≤ 10%
- Zasilanie Bezpiecznik prądu stałego: zewnętrzny: T 0,5A
- Zasilanie AC (opcja AC) Napięcie wejściowe: 115...230 VAC, (50...60 Hz)
- Zasilanie AC (opcja AC) Pobór mocy: ok. 3 VA (bez obciążenia)
- Zasilacz AC (opcja AC) Bezpieczniki: zewnętrzne: T 0,1 A
- Napięcie wyjściowe zasilania tensometru: 3-10 VDC
- Prąd wyjściowy zasilania tensometru: maks. 50 mA
- Konfiguracja wejść tensometrycznych: wejście napięciowe / pełny mostek
- Czułość wejść tensometrycznych: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Wejścia tensometru Rozdzielczość: 16 bitów
- Wejścia tensometru Dokładność: +/- 0,01% / 10K
- Liczba wejść sterujących: 3
- Wejścia sterujące Format: HTL, PNP (Low 0 ... 4V, wysokie 10... 30V)
- Częstotliwość wejść sterujących: maks. 1 kHz
- Czas odpowiedzi wejść sterujących: 1 ms
- Obciążenie wejść sterujących: maks. 3mA przy 24VDC
- Wyjście analogowe (opcja AO/AR) Konfiguracja: wyjście prądowe lub napięciowe
- Wyjście analogowe (opcja AO/AR) Wyjście napięciowe: -10 ... +10V (maks. 2mA)
- Wyjście analogowe (opcja AO/AR) wyjście prądowe: 0/4... 20 mA (obciążenie maks. 270 omów)
- Wyjście analogowe (opcja AO/AR) rozdzielczość / dokładność 16 bitów / ± 0,1%
- Wyjście analogowe (opcja AO/AR) Czas odpowiedzi: zależy od wartości OSR i filtra
- Liczba wyjść sterujących (opcja AO/AR/CO/CR): 4
- Wyjścia sterujące (opcja AO/AR/CO/CR) Format: 5 ... 30V (w zależności od napięcia na Com+), PNP
- Wyjścia sterujące (opcja AO/AR/CO/CR) Prąd wyjściowy: maks. 60 mA
- Wyjścia sterujące (opcja AO/AR/CO/CR) Czas odpowiedzi:< 1 ms
- Liczba wyjść przekaźnikowych (opcja RL): 2
- Konfiguracja wyjść przekaźnikowych (opcja RL): styk przełączny (bezpotencjałowy)
- Wyjścia przekaźnikowe (opcja RL) Zdolność przełączania AC: maks. 250 VAC / 3 A / 750 VA
- Wyjścia przekaźnikowe (opcja RL) Zdolność przełączania DC: maks. 150 VDC / 2 A / 50 W
- Wyjścia przekaźnikowe (opcja RL) Czas odpowiedzi:< 20 ms
- Format interfejsu szeregowego (opcja A0/CO): RS232
- Format interfejsu szeregowego (opcja AR/CR) 2-przewodowy RS485
- Szybkość transmisji interfejsu szeregowego: 9600, 19200 lub 38400 bodów
- Interfejs szeregowy Protokół: LECOM, MODBUS
- Typ wyświetlacza: Graficzny LCD z podświetleniem
- Wyświetlacz Zakres wyświetlania: 8 dekad plus znak (-99999999 ... 99999999)
- Wysokość cyfr wyświetlacza (pojedyncza + podwójna): 13 mm
- Wysokość cyfr (duży wyświetlacz): 26 mm
- Kolor wyświetlacza: czerwony/zielony/żółty (przełączany)
- Obsługa wyświetlacza: ekran dotykowy (rezystancyjny)
- Materiał obudowy: ABS, UL 94 V-0
- Montaż obudowy: montaż panelowy
- Wymiary obudowy (szer. x wys. x gł.): 96 x 48 x 116 mm
- Wycięcie w obudowie (szer. x wys.): 91 x 43 mm
- Stopień ochrony obudowy: IP65 z przodu, IP20 z tyłu
- Waga obudowy: ok. 200 g
- Praca w temperaturze otoczenia: -20 °C ... +60°C (bez kondensacji)
- Przechowywanie w temperaturze otoczenia: -25 °C ... +70°C
- Warunki otoczenia Wysokość: maks. 2000 m n.p.m
- Warunki otoczenia Wilgotność powietrza: maks. 80% wilgotności względnej do 30°C
- Warunki otoczenia Stopień zanieczyszczenia: 2
- Rodzaj produktu
Wskaźnik cyfrowy
- Funkcje pomiarowe
temperatura
- Model katalogowy producenta
6877.5150
- Technologia wyświetlacza
LCD; graficzny
IP20 (część tylna)
IP65 (przód)
- Szerokość montażowa
91 mm
- Wyświetlane liczby
-99999999
99999999
- Wysokość montażowa
43 mm
- Wymiary
(D x S x W) 116 x 96 x 48 mm
- Waga
200 g
- Maksymalne napięcie robocze
30 V/DC
- Minimalne napięcie robocze
18 V/DC
- Podświetlenei ekranu
RGB
- Specyfikacja urządzenia
kolorowy wyświetlacz
- Głębokość montażowa
43 mm
- Szerokość produktu
96 mm
- Wysokość produktu
48 mm
- Długość produktu
116 mm
- Szerokość ramki
91 mm
- Interfejs
RS 485
- Interfejs komponentów
zacisk śrubowy
- Wysokość cyfr
13 mm oder 26 mm
Do pobrania
Karta katalogowa
Karta katalogowa 2899372 Motrona Wskaźnik cyfrowy
Karta katalogowa 2899372 Motrona Wskaźnik cyfrowy
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2899372 Motrona Wskaźnik cyfrowy
Opis
Ten innowacyjny wyświetlacz DMS służy do rejestracji, przetwarzania i wyświetlania wartości mierzonych z tensometrów i czujników siły. Jak zwykle nasze wyświetlacze oferują różne opcje wyświetlania dzięki naszemu innowacyjnemu, trójkolorowemu wyświetlaczowi touchMATRIX®. Do pomiarów temperatury możliwe jest również podłączenie i ocena czujników pt100 oraz termopar typu J i K.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Wytrzymała obudowa z tworzywa sztucznego
- Jasny i kontrastowy wyświetlacz z zależnymi od zdarzenia wariantami kolorystycznymi
- Emulacja 7-segmentowego wyświetlacza z symbolami i jednostkami
- Intuicyjna i łatwa parametryzacja za pomocą zwykłego tekstu i ekranu dotykowego
Zakres dostawy
- Materiał montażowy do montażu panelowego
- Instrukcja obsługi
