Multiprzełącznik SAT, kaskadowy Axing SPU 5512-09 Wejścia (multi-switch): 5 (4 sat/ 1 naziemne)

rozwiń z. B. przełącznik polaryzacji SPU 54-0x na 516-0x na 6, 12 lub 18 uczestników.

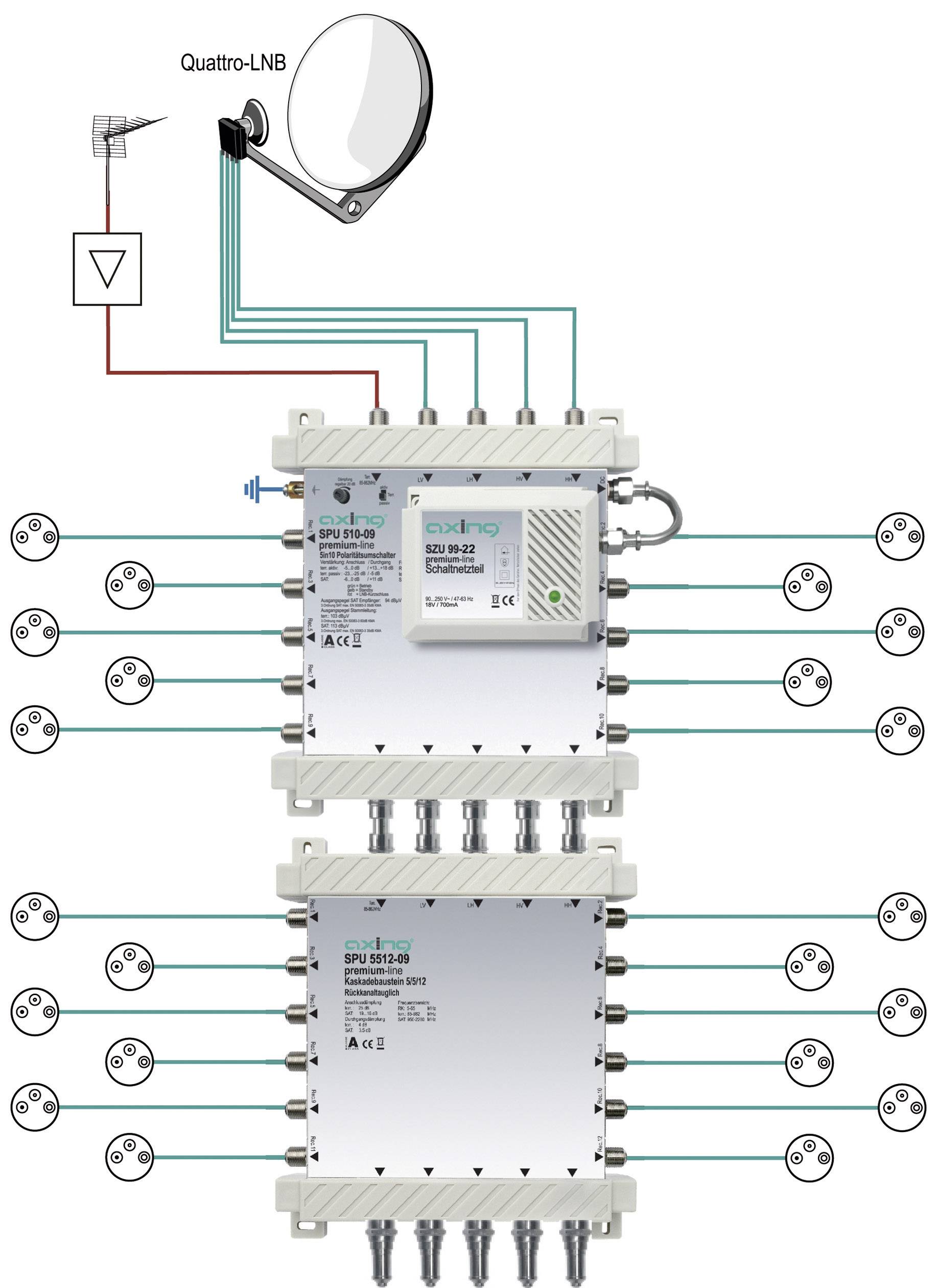

Dzięki modułom kaskadowym 4 poziomy polaryzacji SAT IF wraz z sygnałami naziemnymi (np. radio VHF) mogą być dystrybuowane do kilku odbiorników SAT. SPU 556-09 = 6 odbiorników, SPU 558-09 = 8 odbiorników, SPU 5512-09 = 12 odbiorników i SPU 5518-09 = 18 odbiorników. Do systemu kaskadowego z modułami kaskadowymi SPU 556-09, SPU 558-09, SPU 5512-09 lub SPU 5518-09 potrzebny jest jeden z przełączników polaryzacji SPU 56-09, 510-09 lub 516-09. Podczas uruchamiania przełącznika biegunowości należy przestrzegać jego instrukcji obsługi.
Podłącz wyjścia przełącznika polaryzacji do wejść modułów kaskadowych. Użyj adaptera F / F-Quickfix (nie wchodzi w zakres dostawy), aby po prostu podłączyć urządzenia do siebie.
W przypadku korzystania z kilku modułów kaskadowych należy połączyć wyjścia modułu kaskadowego z wejściami innego modułu kaskadowego itp. Uwaga: W zależności od struktury systemu (straty poziomu), w przypadku korzystania z kilku moduły kaskadowe.
Wyjścia ostatniego modułu kaskadowego należy zakończyć terminatorami dostarczonymi z przełącznikiem polaryzacji.
Połącz wyjścia uczestnika z boku z gniazdami antenowymi. Do wszystkich połączeń RF należy używać wysoce ekranowanych kabli koncentrycznych ze złączami F.
