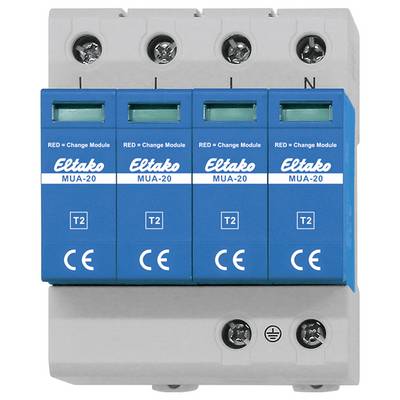

Ogranicznik Eltako 28380003 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
7 Sztuki
Liczba
Suma (340,65 zł / Sztuka)
340,65 zł
419,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 7 sztuka
Dane techniczne
- Typ sieci TN: tak
- Typ sieci TT: tak
- Maksymalne napięcie ciągłe AC: 275 V
- Prąd rozładowania nominalny (8/20): 20 kA
- Maksymalny prąd rozładowania (8/20): 40 kA
- Wytrzymałość zwarciowa (Isccr): 25
- Zintegrowany bezpiecznik zapasowy: tak
- Poziom ochrony 1.2 kV
- Rodzaj montażu: Montaż na szynie nośnej TF15
- Sygnalizacja na urządzeniu: optyczna
- Rozmiar: 4 HP
- Rodzaj produktu
Ogranicznik
- Napięcie znamionowe
230 V/AC
IP20
- Numer katalogowy producenta
28380003
- Wymiary
(S x W x G) 95.0000 x 80.0000 x 70.0000 mm
- Szerokość produktu
95.0000 mm
- Wysokość produktu
80.0000 mm
- Głębokość produktu
70.0000 mm
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- Waga
0.3880 kg
Do pobrania
Karta katalogowa
Karta katalogowa 3451584 Ogranicznik Eltako 28380003 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3451584 Ogranicznik Eltako 28380003 1 szt.
Opis
Urządzenie modułowe do montażu na szynie DIN-EN 60715 TH35.
4 jednostki podziału = 72 mm szerokości.
Modułowy ogranicznik przepięć niezawodnie chroni instalacje elektryczne przed przejściowymi przepięciami.
Chroni systemy TN i TT przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi.
Kompaktowa konstrukcja, łatwy montaż na szynie DIN i modułowa struktura umożliwiają szybką instalację i konserwację.
Zapewnia ochronę typu 2 i niezawodnie chroni przed przejściowymi przepięciami powstającymi na skutek operacji przełączania lub odległych uderzeń piorunów.
Zgodnie z normą DIN VDE 0100-443/534 stosowanie MUA-20 jest obowiązkowe, jeżeli np. długość kabla pomiędzy główną tablicą rozdzielczą a podrozdzielnicą wynosi więcej niż 10 metrów.
Jeżeli zastosowano zewnętrzną ochronę odgromową, wymagany jest następujący poziom ochrony:
Typ 1 w dystrybucji głównej (np. MUA-100, MUA-50)
Typ 2 w podrozkładzie (np. MUA-30, MUA-20)
Ogranicznik typu 2 w podrozdzielnicy wymagany jest tylko wtedy, gdy długość kabla do głównej rozdzielnicy, w której zainstalowano ograniczniki typu 1+2+3, przekracza 10 metrów.
Opis tego produktu został przetłumaczony automatycznie.
4 jednostki podziału = 72 mm szerokości.
Modułowy ogranicznik przepięć niezawodnie chroni instalacje elektryczne przed przejściowymi przepięciami.
Chroni systemy TN i TT przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi.
Kompaktowa konstrukcja, łatwy montaż na szynie DIN i modułowa struktura umożliwiają szybką instalację i konserwację.
Zapewnia ochronę typu 2 i niezawodnie chroni przed przejściowymi przepięciami powstającymi na skutek operacji przełączania lub odległych uderzeń piorunów.
Zgodnie z normą DIN VDE 0100-443/534 stosowanie MUA-20 jest obowiązkowe, jeżeli np. długość kabla pomiędzy główną tablicą rozdzielczą a podrozdzielnicą wynosi więcej niż 10 metrów.
Jeżeli zastosowano zewnętrzną ochronę odgromową, wymagany jest następujący poziom ochrony:
Typ 1 w dystrybucji głównej (np. MUA-100, MUA-50)
Typ 2 w podrozkładzie (np. MUA-30, MUA-20)
Ogranicznik typu 2 w podrozdzielnicy wymagany jest tylko wtedy, gdy długość kabla do głównej rozdzielnicy, w której zainstalowano ograniczniki typu 1+2+3, przekracza 10 metrów.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
