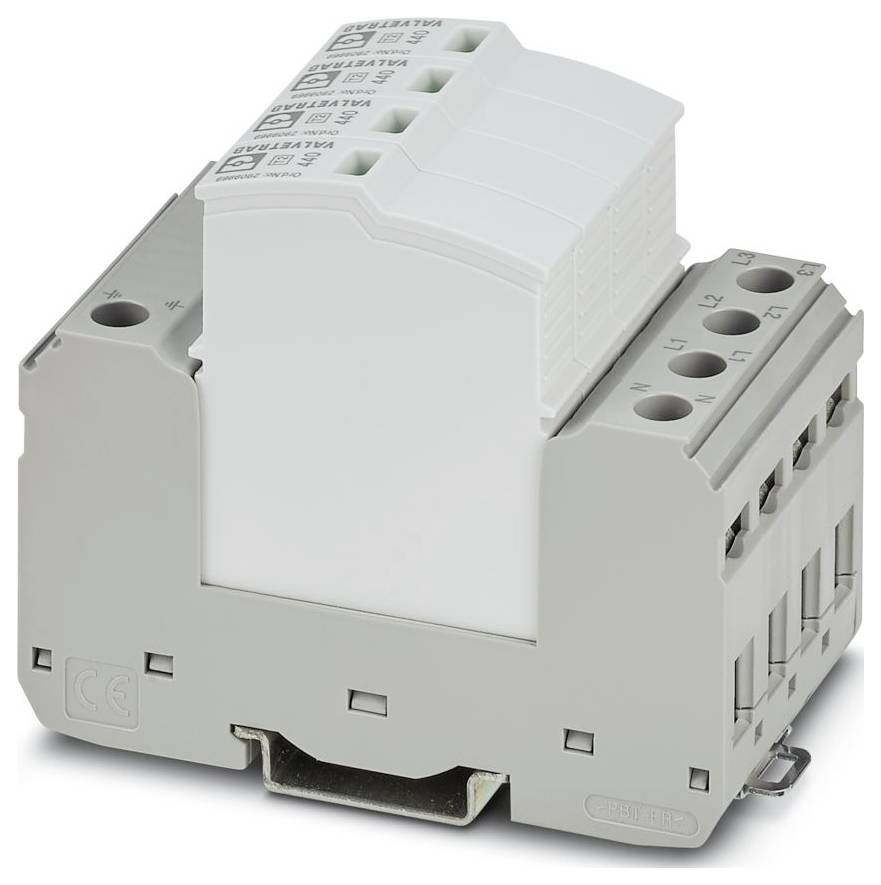

Ogranicznik przepięć Phoenix Contact 1076468 1 szt.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 12.10

Liczba

Sztuki

Suma (909,76 zł / Sztuka)

909,76 zł

1119,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Rodzina SEC
Klasa testu IEC: II;T2
Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
Ilość biegunów 3
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny, zdalny styk sygnalizacyjny
Napięcie znamionowe UN: 400/690 V AC (TN-S); 400 V AC (IT)
Wyświetlanie / Powiadomienie zdalne: Wyświetlanie / Powiadomienie zdalne
Funkcja przełączania: Zmieniacz
Typ połączenia: Połączenie wtykowe/śrubowe za pomocą COMBICON
Gwint śrub M2
Moment dokręcania: 0,25 Nm
Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²
Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
Przekrój przewodu AWG: 28 ... 16
Szerokość: 49,2 mm
Wysokość: 97,9 mm
Głębokość: 74,5 mm (wliczając szynę montażową 7,5 mm)
Jednostka dywizji: 2,7 TE
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PA 6.6-FR 20% GF; PBT-FR
Kierunek działania: 3L-N/PE
Maksymalne napięcie ciągłe UC: 440 V AC
Prąd wyładowania nominalnego impulsowego In (8/20) µs: 20 kA
Czas reakcji tA: ≤ 25 ns
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... do 80 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m (n.p.m.)
Normy/Przepisy: EN 61643-11
Uwaga: 2012
Typ montażu: Szyna montażowa: 35 mm
Typ EN: T2
Układ zasilania IEC: TN-S;IT
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Częstotliwość znamionowa fN: 50 Hz (60 Hz)
Wartość CTI materiału: 600
Materiał izolacyjny: PA6.6-FR 20% GF;PBT-FR
Grupa materiałowa: I
Drogi ochrony: LN;L-PE;N-PE
Pobór mocy komputera w trybie czuwania: ≤ 720 mVA
Maksymalny prąd rozładowania Imax (8/20) µs: 40 kA
Zachowanie TOV w UT: 581 V AC (5 s / tryb wytrzymywania); 762 V AC (120 min / tryb bezpiecznej awarii)
Dopuszczalna wilgotność (praca): 5% ... 95 %
Wstrząs (operacyjny): 30 g (pół sinusa / 11 ms / 3x ±X, ±Y, ±Z)
Wibracje (działanie): 5g (10 ... 500 Hz / 2,5 godz. / X, Y, Z)
Oznaczenie przyłącza: Styk zdalnej sygnalizacji awarii
Napięcie robocze: 5 V AC ... 250 V prądu przemiennego; 125 V prądu stałego (200 mA prądu stałego)
Prąd roboczy: 5 mA AC ... 1 A prądu przemiennego; 1 A prądu stałego (30 V prądu stałego)
Końcówka odizolowanego przewodu: 7 mm
Uszkodzony styk sygnalizacji zdalnej: Uszkodzony styk sygnalizacji zdalnej
Prąd znamionowy obciążenia IL: 40 A (końcówka kablowa widełkowa Biconnect M4 6 mm²); 63 A (tuleja TWIN 2x 10 mm²)
Wytrzymałość zwarciowa ISCCR: 25 kA (z bezpiecznikiem gG do 315 A); 50 kA (z bezpiecznikiem gG do 200 A)
Poziom ochrony Up (LN): ≤ 4 kV
Poziom ochrony Up (L-PE): ≤ 1,9 kV
Poziom ochrony Up (N-PE): ≤ 1,9 kV
Napięcie szczątkowe Ures (LN): ≤ 4 kV (przy In); ≤ 3,5 kV (przy 10 kA); ≤ 3,2 kV (przy 5 kA); ≤ 3,1 kV (przy 4 kA); ≤ 2,85 kV (przy 2 kA)
Napięcie szczątkowe Ures (L-PE): ≤ 1,9 kV (przy In); ≤ 1,65 kV (przy 10 kA); ≤ 1,5 kV (przy 5 kA); ≤ 1,45 kV (przy 4 kA); ≤ 1,35 kV (przy 2 kA)
Napięcie szczątkowe Ures (N-PE): ≤ 1,9 kV (przy In); ≤ 1,65 kV (przy 10 kA); ≤ 1,5 kV (przy 5 kA); ≤ 1,45 kV (przy 4 kA); ≤ 1,35 kV (przy 2 kA)
Maksymalny prąd bezpiecznika dla okablowania przelotowego: 40 A (gG / końcówka kablowa widełkowa Biconnect M4 6 mm²); 63 A (gG / końcówka kablowa TWIN 2 x 10 mm²)
Maksymalny prąd bezpiecznika dla okablowania linii odgałęzionych: 315 A (gG)
Ogólne: Ogólne
EN 61643-11: EN 61643-11
Kolor (wtyczka): jasnoszary (RAL 7035)
Kolor (element bazowy): szary (RAL 7042)

Rodzaj produktu: Ogranicznik przepięć

Natężenie upływu: 40 kA

Specyfikacja: Dwuczęściowy moduł szyny montażowej wtykowej

: IP20

Numer katalogowy producenta: 1076468

Typ: 2

Wymiary: (S x W x G) 49.2 x 97.9 x 74.5 mm

Szerokość produktu: 49.2 mm

Wysokość produktu: 97.9 mm

Głębokość produktu: 74.5 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3562952 Ogranicznik przepięć Phoenix Contact 1076468 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562952 Ogranicznik przepięć Phoenix Contact 1076468 1 szt.

Opis

Ogranicznik przepięć wtykowy typu 2 / klasy II do sieci zasilających 3-fazowych z rozdzielonymi przewodami N i PE (układ 5-żyłowy: L1, L2, L3, N, PE), ze zdalnym stykiem sygnalizacyjnym.
