Ogranicznik przepięć Phoenix Contact 1168942 1 szt.

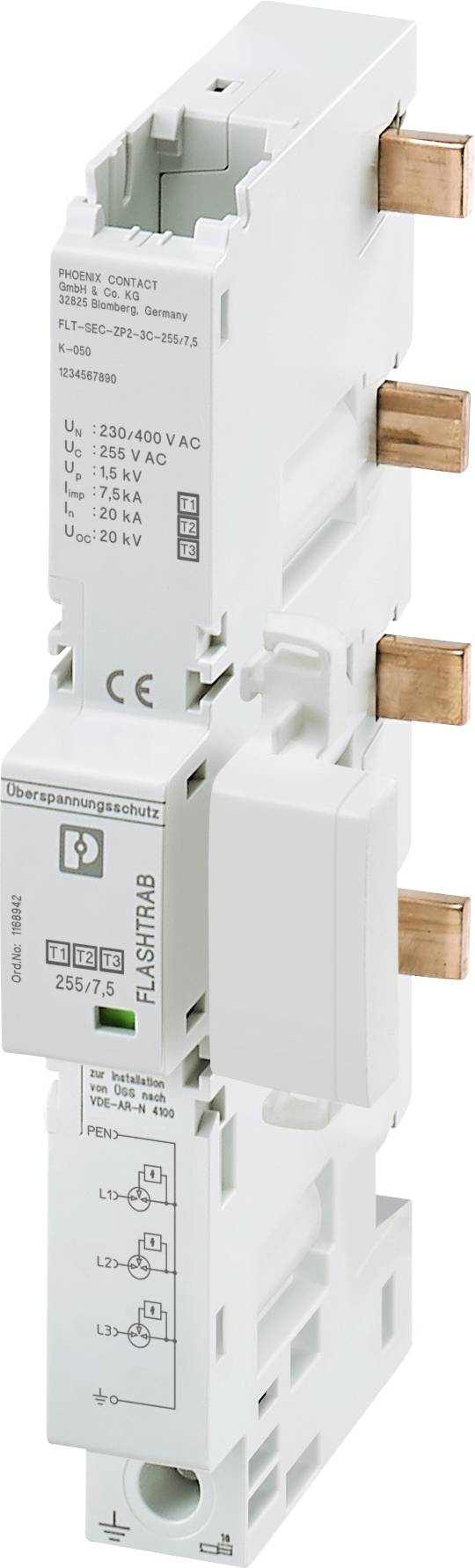

Moduł techniki zabezpieczeń z etykietami i elementami miedzianymi. Przedstawia parametry elektryczne oraz symbole przyłączenia i bezpieczeństwa.

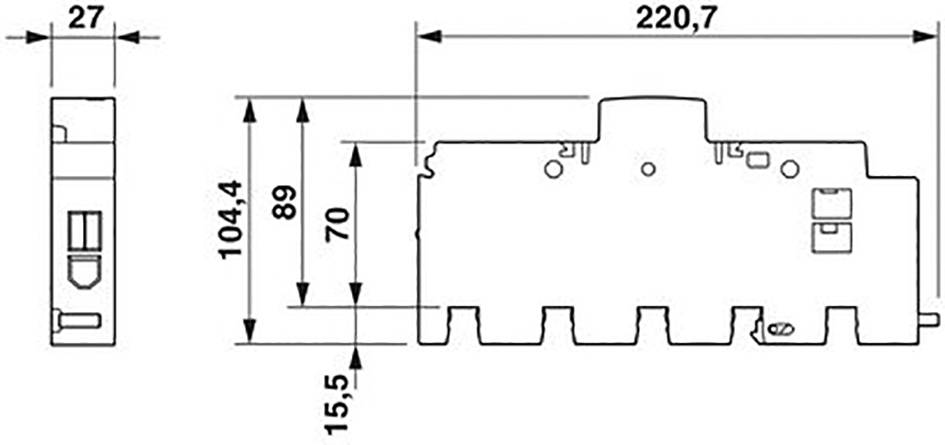

Rysunek techniczny elementu z wymiarami: szerokość 220,7 mm, wysokość 104,4 mm, głębokość 27 mm. Szczegóły i odległości oznaczone.

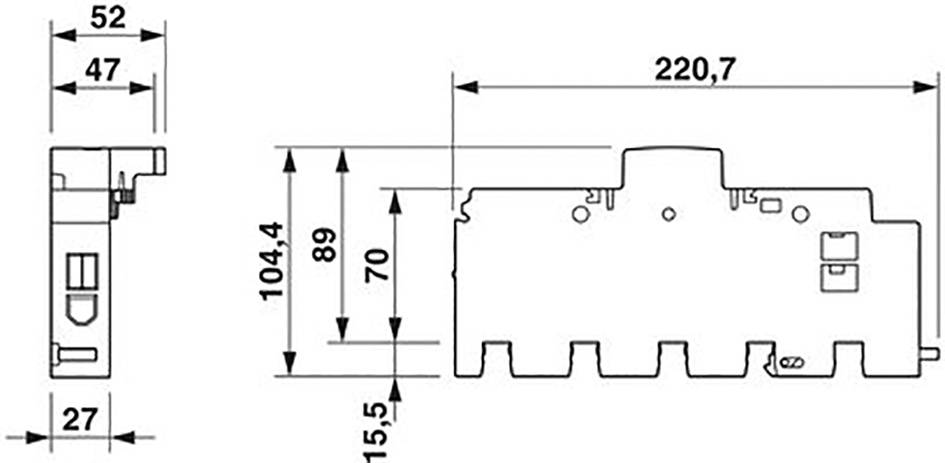

Rysunek techniczny części mechanicznej z jednostkami miary w milimetrach. Przedstawia widok z przodu i z boku z precyzyjnymi wymiarami.

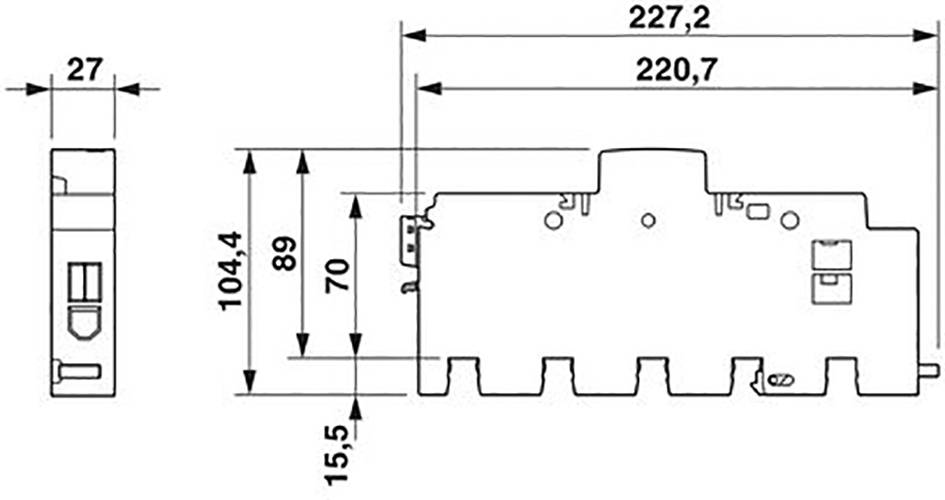

Rysunek techniczny elementu elektronicznego z wymiarami: szerokość 227,2 mm, wysokość 104,4 mm i głębokość 27 mm.

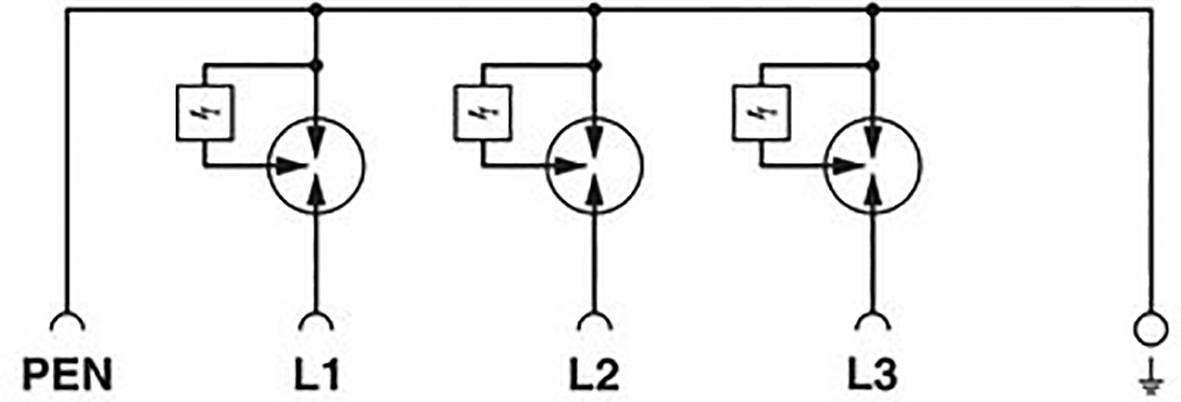

Schemat połączenia układu pomiarowego prądu trójfazowego: Trzy fazy L1, L2, L3 połączone z przekładnikami prądowymi i napięciowymi. Przewód PEN przedstawiony na schemacie.

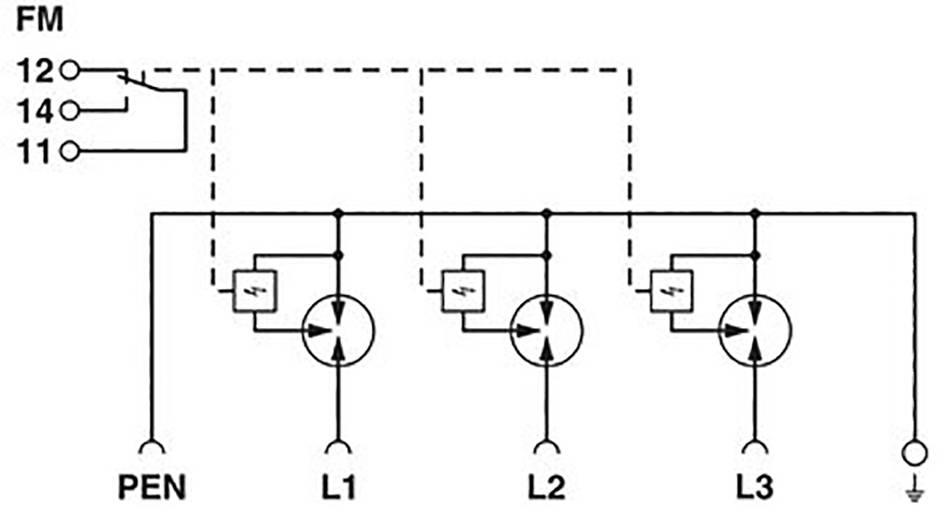

Schemat połączenia elektrycznego obwodu z trzema żarówkami połączonymi szeregowo (L1, L2, L3) oraz symbolem uziemienia.

1/6

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (739,02 zł / Sztuka)

739,02 zł

908,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ścieżki ochronne: L-PEN
Jednostka dywizji: 1,5 TE
Rodzaj montażu: szyna zbiorcza 40 mm
Materiał obudowy: PA 6.6
Stopień zanieczyszczenia: 2
Klasa palności zgodnie z UL 94: V-0
Konstrukcja: Jednoczęściowy moduł szyn zbiorczych
Ilość biegunów 3
Uszkodzone zabezpieczenie nadnapięciowe wiadomości: wizualna, zdalna wiadomość przez opcjonalny moduł
Maksymalne napięcie ciągłe UC: 255 V / AC
Wytrzymałość zwarciowa ISCCR: 25 kA
Maksymalny bezpiecznik zapasowy z przewodem odgałęzionym: 160 A (gG)
Rodzaj połączenia: śrubowe.
Gwint śrub M6

Rodzaj produktu: Ogranicznik przepięć

Natężenie upływu: 20 kA

Napięcie znamionowe: 240 V/AC
415 V/AC

Zakres temperatury roboczej: Od - 40 °C do + 80 °C

: IP20

Numer katalogowy producenta: 1168942

Kolor: szary błyszczący

Certyfikat: IEC 61643-11 2011
EN 61643-11 2012 + A11: 2018

Wymiary: (S x W x G) 27 x 222.7 x 104.4 mm

Szerokość produktu: 27 mm

Wysokość produktu: 222.7 mm

Głębokość produktu: 104.4 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2435738 Ogranicznik przepięć Phoenix Contact 1168942 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2435738 Ogranicznik przepięć Phoenix Contact 1168942 1 szt.

Opis

Korzyści
Uniwersalne zastosowanie - Pasuje do każdej szafki licznikowej niezależnie od producenta dzięki wąskiej szerokości całkowitej wynoszącej zaledwie 27 mm
Instalacja w strefie przedlicznikowej dzięki zgodności z zasadą stosowania VDE-AR-N 4100 - potwierdzona aprobatą VDE
Beznarzędziowy i bezpieczny montaż dzięki uniwersalnemu blokowaniu na szynie o grubości 5 mm i 10 mm
Integracja z systemem sterowania budynkiem z opcjonalnym modułem telekomunikacyjnym

Odgromnik, wg. Typ 1 / Klasa I dla 3-fazowych sieci zasilających z połączonymi N i PE (L1, L2, L3, PEN). Nadaje się do wyrównania potencjałów w systemach bez zewnętrznej ochrony odgromowej z lub bez zasilania linii napowietrznej. Do montażu na systemach szyn zbiorczych 40 mm.
