Ogranicznik przepięć Weidmüller 2674380000 1 szt.

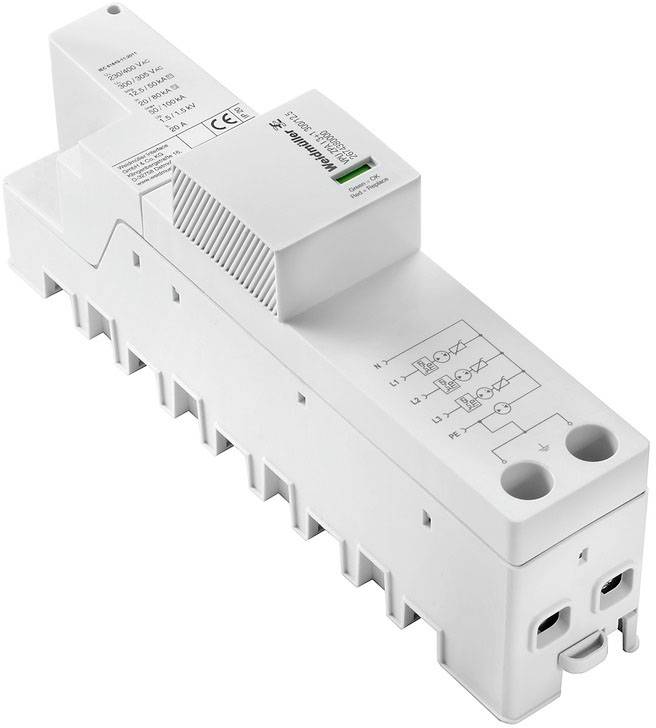

Przemysłowe urządzenie łączeniowe z nadrukiem marki, specyfikacjami technicznymi i schematem podłączenia na górnej powierzchni. Odpowiednie do montażu na szynie DIN.

Karta katalogowa (PDF)

Dostawa w śr. 7.10

5 Sztuki

Liczba

Sztuki

Suma (1121,14 zł / Sztuka)

1121,14 zł

1379,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 5 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Waga netto: 100 g
Klasa palności wg UL 94: V-0
Wysokość zastosowania: ≤ 4000 m.
Nadaje się do: Instalacji liczników wstępnych (bezpysznych)
Optyczny wskaźnik funkcji: Zielony = ok, czerwony = uszkodzony ogranicznik, wymienić
Stopień ochrony IP30 w połączeniu z osłoną
Segment: Dystrybucja energii
Najwyższe napięcie ciągłe, UC (AC): 300 V.
Najwyższe napięcie ciągłe, UC (N-PE): 305 V.
UKŁAD ZASILANIA: TN-C-S, TN-S, TT
Prąd upływowy w (8/20µs) N-PE: 80 kA
Prąd upływowy Imax (8 µs) N-PE: 100 kA
Prąd upływowy w (8/20µs) żyły PE: 20 kA
Prąd upływowy Imax (8/20µs) żyły-PE: 50 kA
Prąd udarowy Iimp (10/350 µs) (L-PE): 12,5 kA
Prąd udarowy, Iimp (10/350 µs) (N-PE): 50 kA
Zabezpieczenie: 315 g przy 25 kA Isccr
Wytrzymałość na zwarcia ISCCR: 25 kA
Energetyczna koordynacja (≤10 m): Typ i, typ II, typ III
Poziom ochrony UP (typ.): ≤ 1,5 kV
Poziom ochrony Up przy IN (N-PE): ≤ 1,5 kV
Prąd upływu w przypadku UN: 5 µA
Tymczasowe przepięcie - TOV: 442 V.
Klasa wymagań wg EN 61643-11: T1, T2
Klasa wymagań zgodnie z IEC 61643-11: Typ i, typ II
Czas reakcji / czas wyłączenia: ≤ 100 ns
Styk sygnalizacji: Nie
Technika podłączania przewodów: Przyłącze śrubowe
Rodzaj podłączenia: Zaciśnięty
Moment dokręcenia, maks.: 4,5 Nm
Zakres zacisku, min.: 16 m²
Zakres zacisku, maks.: 35 m²
Przekrój przewodu, cienkożyłowe, AEH (DIN 46228-1), min.: 16 mm²
Przekrój przewodu, cienkożyłowe, AEH (DIN 46228-1), maks.: 25 mm²
Przekrój przewodu, wielożyłowy, min.: 16 mm²
Przekrój przewodu, wielożyłowy, maks.: 35 mm²
