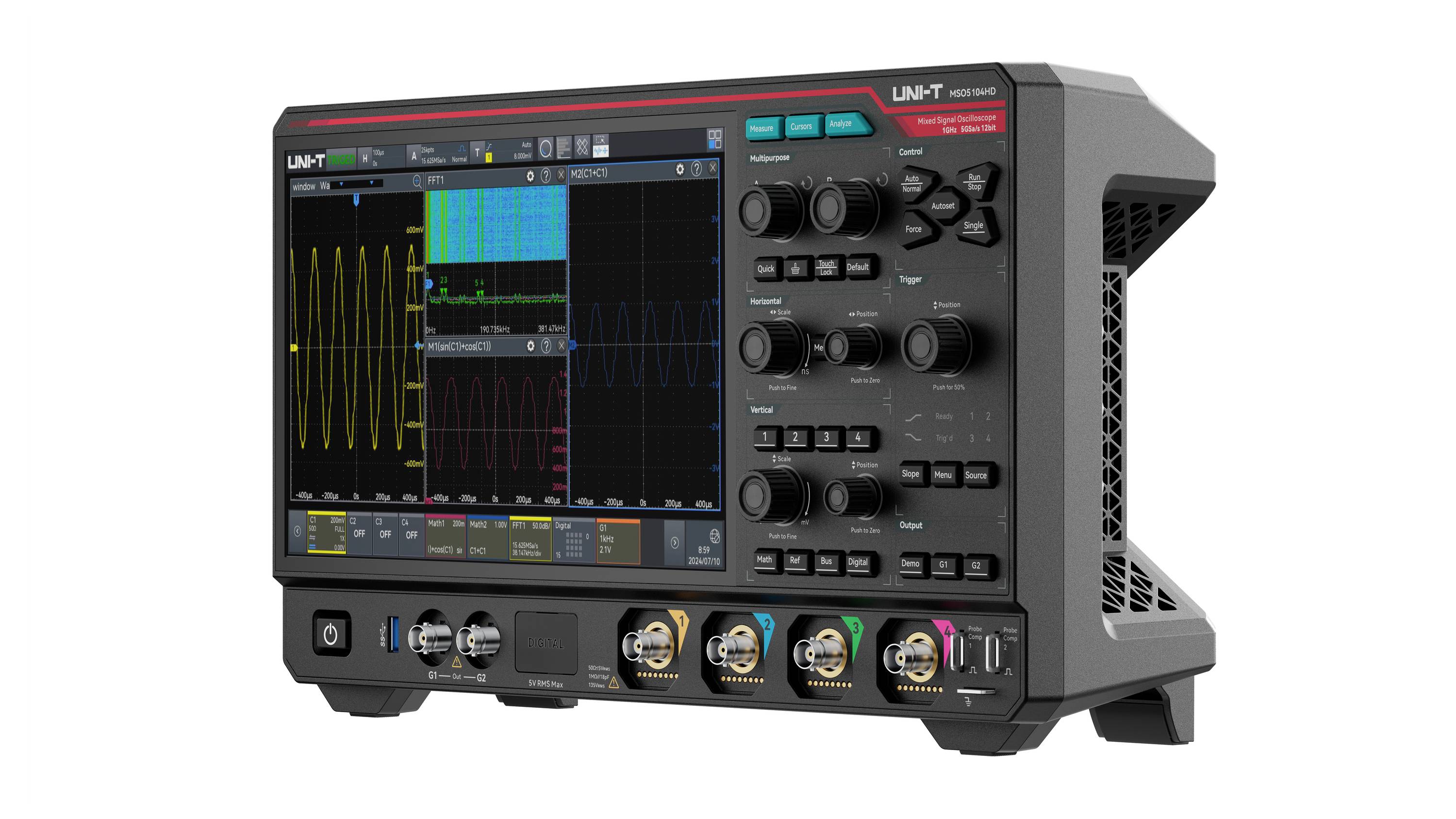

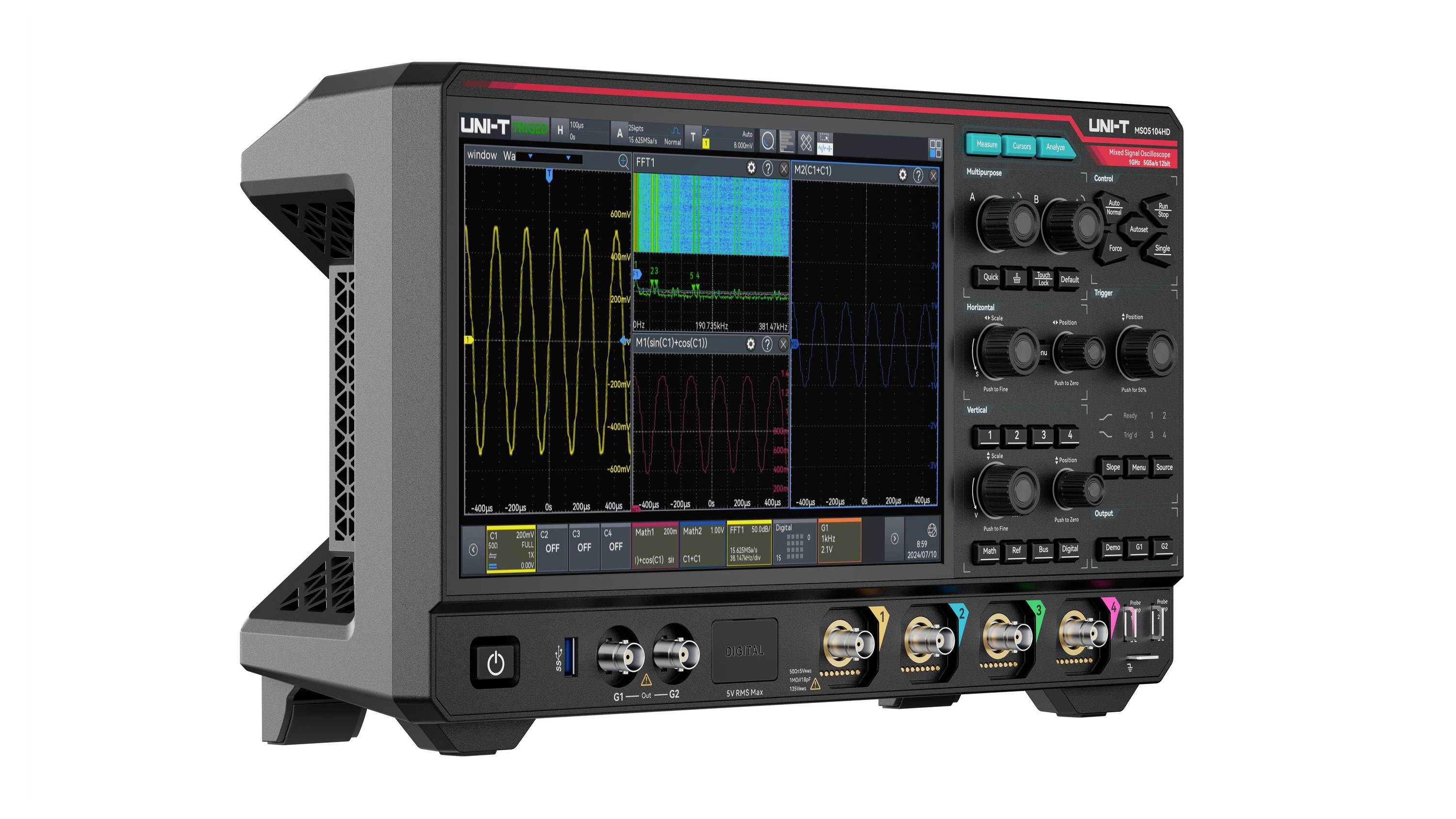

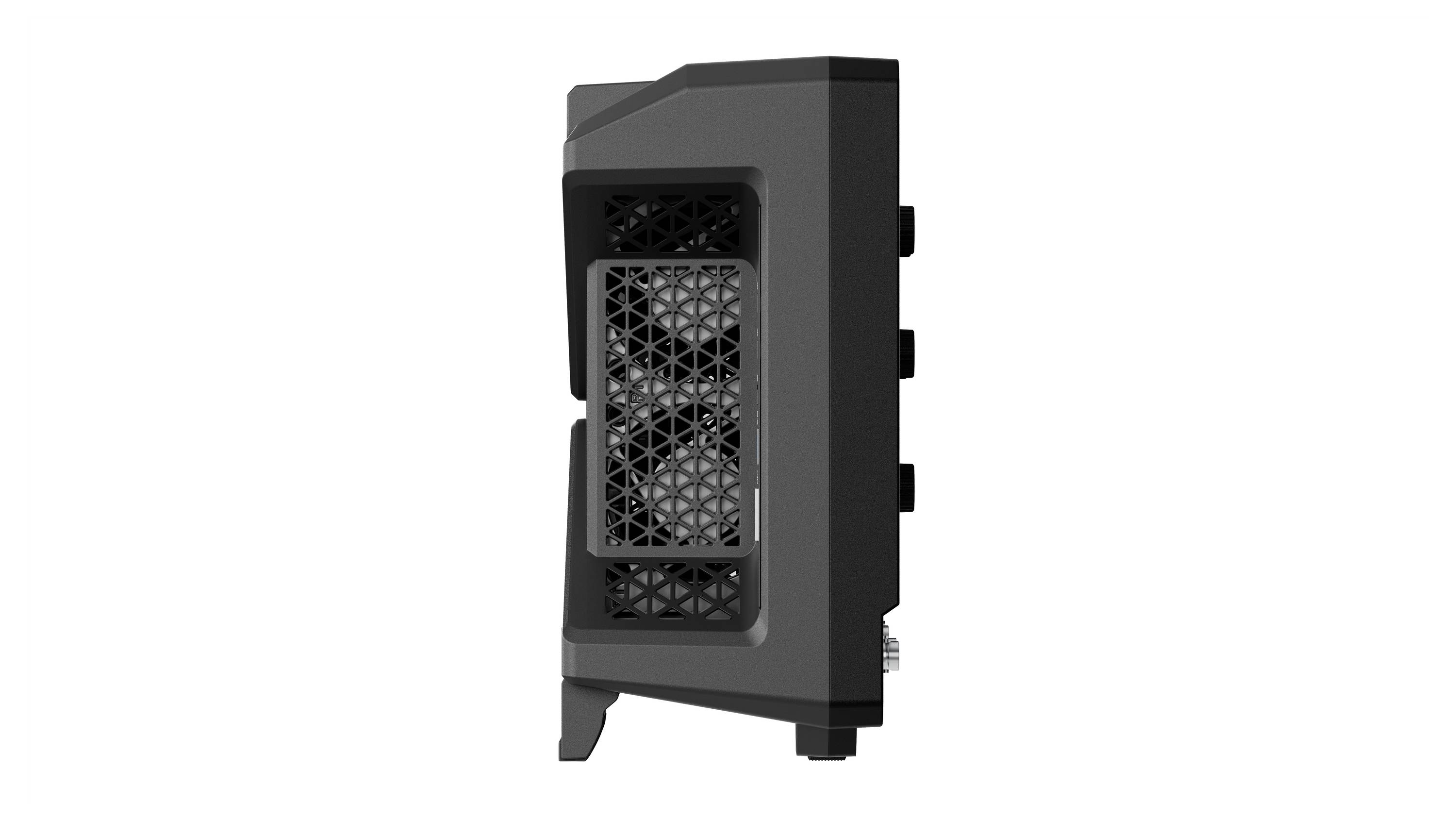

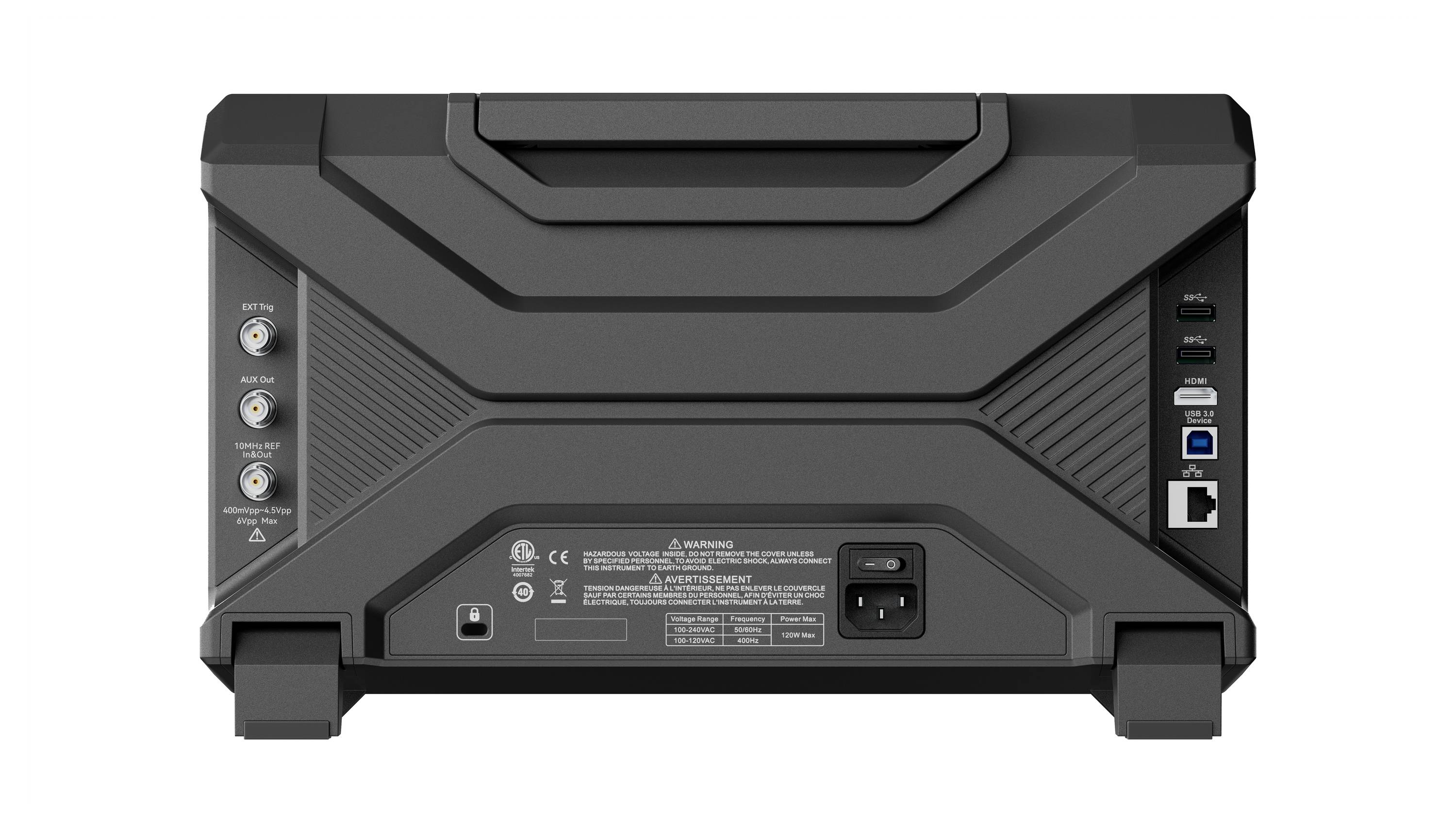

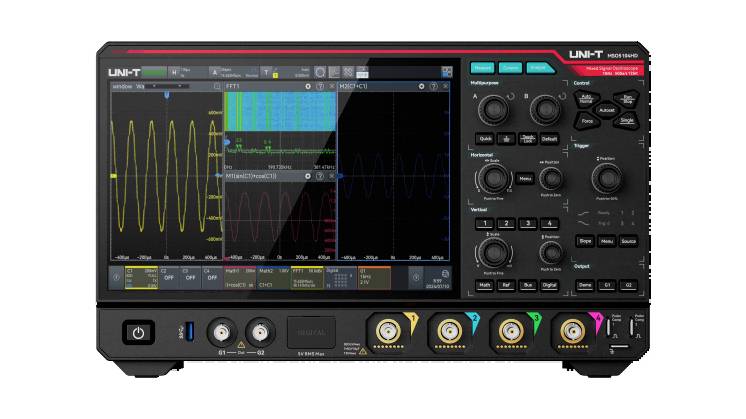

Oscyloskop analogowy, Oscyloskop cyfrowy Uni-T MSO5034HD 350 MHz 2 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
3 Sztuki
Liczba
Suma (11 787,80 zł / Sztuka)
11 787,80 zł
14 498,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 3 sztuka
Cechy produktu
Oscyloskop wysokiej rozdzielczości UNI-T MSO5034HD
- 350 MHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Rodzaj produktu
Oscyloskop analogowy
- Pasmo przenoszenia
350 MHz
- Częstotliwość próbkowania na kanał
2 GSa/s
- Rozdzielczość (technika pomiarowa)
12 Bit
- Wielkość ekranu
25,65 cm (10,1 Zoll)
- Specyfikacja oscyloskopu
sygnały mieszane (MSO)
- Zakres podstawy czasu
500 ps/dz do 1000 s/dz
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT II
- Odchylenie pionowe
1 mV/div do 10 V/div
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
1 mV/dz do 10 V/dz (przy 1 MΩ)
- Zasilanie
100 - 240 V/AC
- Wymiary
(D x S x W) 121 x 358 x 214 mm
- Waga
4.1 kg
- Maksymalna ilość wejść cyfrowych
16
- Specyfikacja wyświetlacza
1280 x 800 px
- Usługa kalibracji
Wewnętrzna samokalibracja (Self-Cal)
- Szerokość produktu
358 mm
- Wysokość produktu
214 mm
- Długość produktu
121 mm
- Interfejs komponentów
USB (host)
USB (urządzenie)
LAN
HDMI
- Głębokość pamięci na kanał
200 Mpts
- Model katalogowy producenta
MSO5034HD
Do pobrania
Karta katalogowa
Karta katalogowa 3757372 Oscyloskop analogowy, Oscyloskop cyfrowy Uni-T MSO5034HD 350 MHz 2 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757372 Oscyloskop analogowy, Oscyloskop cyfrowy Uni-T MSO5034HD 350 MHz 2 GSa/s
Opis
MSO5034HD to seria wydajnych oscyloskopów o wysokiej rozdzielczości, z pasmem przenoszenia 350 MHz, częstotliwością próbkowania 5 GSa/s, 4 kanałami analogowymi i 16 kanałami cyfrowymi oraz głębokością pamięci do 500 Mpts. Dzięki ekskluzywnej technologii UltraPhosphor 3.0 urządzenie osiąga szybkość przechwytywania przebiegów sięgającą 1 500 000 przebiegów na sekundę przy 256 poziomach szarości. Oferuje innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze, a także liczne zaawansowane funkcje wyzwalania i analizy, takie jak analiza widma, analiza mocy, histogram, rejestrowanie przebiegów, ERES, przyspieszane sprzętowo testowanie masek, wyszukiwanie i nawigacja oraz wyzwalanie i dekodowanie magistrali szeregowej. 10,1-calowy pojemnościowy ekran dotykowy z funkcją sterowania wielogestowego w połączeniu z praktycznymi przyciskami szybkiego wyboru umożliwia wyjątkowo intuicyjną obsługę i zoptymalizowane doświadczenie użytkownika.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- 16-bitowa wysoka rozdzielczość: łączy 12-bitowy przetwornik ADC z 4-bitowym ERES, co zapewnia efektywną 16-bitową rozdzielczość, redukuje szumy i dokładnie wyświetla drobne szczegóły sygnału.
- Ultra Phosphor 3.0: umożliwia wyświetlanie przebiegów w czasie rzeczywistym i ulepszoną wizualizację sygnału.
- Funkcjonalność 9 w 1: łączy w jednym urządzeniu oscyloskop cyfrowy, analizator logiczny, generator przebiegów dowolnych, analizator widma, analizator protokołów, woltomierz cyfrowy, licznik częstotliwości, analizator wykresu Bodego i analizator mocy.
- Analiza czasów magistrali: Obsługuje analizę czasów dla protokołów I²C, SPI i CAN.
- 56 automatycznych funkcji pomiarowych: z histogramami i wykresami trendów umożliwiającymi szybką i przejrzystą analizę sygnału.
- Sprzętowe nagrywanie przebiegów falowych: nagrywanie i odtwarzanie w czasie rzeczywistym z maksymalnie 400 000 klatkami.
- Rozszerzona FFT: Do 4 Mpts, umożliwiająca szczegółową analizę w dziedzinie częstotliwości.
- Wyświetlanie wielookienkowe: Jednoczesne wyświetlanie przebiegu, FFT i analizy protokołu na jednym ekranie.
- Wyzwalacz strefowy: Wykrywa anomalie sygnału w sposób ukierunkowany i izoluje istotne obszary sygnału.
- 10,1-calowy ekran dotykowy: pojemnościowy ekran dotykowy HD o rozdzielczości 1280 × 800 umożliwiający intuicyjną obsługę.
- Obsługa SCPI: idealna do zdalnego sterowania i zautomatyzowanych sekwencji testowych.
- Zintegrowany serwer WWW: umożliwia zdalne monitorowanie i sterowanie za pomocą komputera lub urządzenia mobilnego.
Zakres dostawy
- MSO5034HD x 1
- Kabel zasilający x 1
- Kabel USB 3.0 x 1
- Sondy pasywne (500 MHz) x4
- Kabel przelotowy BNC-BNC × 1
- Kable krokodylkowe BNC (czerwony i czarny) × 3
Uwagi
Inne modele
- MSO5104HD: pasmo 1 GHz, 4 kanały analogowe, 16 kanałów cyfrowych, częstotliwość próbkowania 5 GSa/s, głębokość pamięci 500 Mpts, częstotliwość akwizycji przebiegów 800 000 wfms/s (tryb sekwencyjny: do 1 500 000 wfms/s)
- MSO5054HD: pasmo 500 MHz, 4 kanały analogowe, 16 kanałów cyfrowych, częstotliwość próbkowania 5 GSa/s, głębokość pamięci 500 Mpts, częstotliwość akwizycji przebiegów 800 000 wfms/s (tryb sekwencyjny: do 1 500 000 wfms/s)
Opcje oprogramowania
-MSO5000HD-BND: Wszystkie opcje wyzwalania i dekodowania dla magistral szeregowych (w tym EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL i Timing).
-MSO5000HD-AUTO: Opcja wyzwalania i dekodowania magistrali szeregowej w przemyśle motoryzacyjnym (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2-kanałowy generator przebiegów dowolnych o częstotliwości 50 MHz (w tym BODE).
-MSO5000HD-CANFD: Opcja wyzwalania i analizy magistrali szeregowej w przemyśle motoryzacyjnym (CAN-FD).
-MSO5000HD-FLEX: Opcja wyzwalania i analizy magistrali szeregowej w przemyśle motoryzacyjnym (FlexRay).
-MSO5000HD-SENT: Opcja wyzwalania i analizy magistrali szeregowej w motoryzacji (SENT).
-MSO5000HD-CANXL: Opcja wyzwalania i analizy magistrali szeregowej w przemyśle motoryzacyjnym (CAN-XL).
-MSO5000HD-I3C: Wbudowana opcja wyzwalania/dekodowania (I3C).
-MSO5000HD-1WIRE: Opcja wyzwalania i analizy magistrali szeregowej w przemyśle motoryzacyjnym (1-WIRE).
-MSO5000HD-MANCH: Opcja wyzwalania i analizy magistrali szeregowej (Manchester).
-MSO5000HD-AUDIO: Opcja wyzwalania i analizy magistrali szeregowej audio (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Opcja wyzwalania i analizy magistrali szeregowej dla zastosowań lotniczych (MIL-STD-1553).
-MSO5000HD-ARINC429: Opcja wyzwalania i analizy magistrali szeregowej dla zastosowań lotniczych (ARINC429).
-MSO5000HD-PWR: Opcja analizy mocy.
-MSO5000HD-TIMING: Analiza czasowa (w tym I²C, SPI, I²S i CAN).
