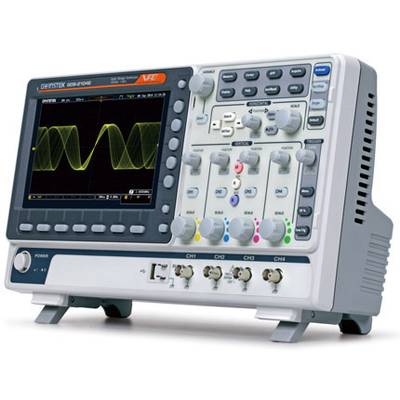

Oscyloskop cyfrowy GW Instek GDS-2102E 100 MHz 1 GSa/s
EAN:
Numer producenta
Numer produktu
Liczba
Suma (4348,78 zł / Sztuka)
4348,78 zł
5349,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
GW Instek GDS-2102E oscyloskop cyfrowy 100 MHz.
- 100 MHz
- Maksymalna ilość wejść analogowych 2
Dane techniczne
- Długość nagrania 10 Mpts
- Czas narastania ≤ 3,5 ns
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
100 MHz
- Częstotliwość próbkowania na kanał
1 GSa/s
- Pomiar
TFT LCD 8"
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
20.32 cm
- Zakres podstawy czasu
1 ns - 100 s/div
- Maksymalna ilość wejść analogowych
2
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT I
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
AC, DC, GND
- Napięcie wejściowe
300 V
- Zasilanie
100 V/AC, 240 V/AC
- Wymiary
(D x S x W) 127.3 x 384 x 208 mm
- Waga
2.8 kg
- Specyfikacja wyświetlacza
800 pikseli x 480 px
- Szerokość produktu
384 mm
- Wysokość produktu
208 mm
- Długość produktu
127.3 mm
- Interfejs komponentów
LAN
USB
- Model katalogowy producenta
GDS-2102E
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2111148 Oscyloskop cyfrowy GW Instek GDS-2102E 100 MHz 1 GSa/s
Opis
Oscyloskop cyfrowy GDS-2000E oferuje pasmo 200MHz, 100MH i 70MHz. Model dwukanałowy zapewnia próbkowanie w czasie rzeczywistym z szybkością 1GSa/s dla każdego kanału. Model czterokanałowy oferuje maksymalną szybkość próbkowania w czasie rzeczywistym wynoszącą 1GSa/s. 8-calowy wyświetlacz LCD 800*480 TFT i minimalny zakres pionowy 1mV/div pozwalają serii GDS-2000E na pomiar złożonych słabych sygnałów i wyraźne wyświetlanie wyników pomiarów.
Jeśli chodzi o głębokość pamięci, oscyloskop cyfrowy GDS-2000E serii 10M oferuje dużą pamięć dla użytkowników, która umożliwia pełne przywołanie i analizę przebiegów fal. Użytkownicy mogą wybrać głębokość pamięci 1K, 10K, 100K, 1M lub 10M w zależności od wymagań aplikacji. Niewielka głębokość pamięci w połączeniu z dużą częstotliwością próbkowania pozwala na obserwację szybko zmieniających się przebiegów. Z drugiej strony, duża głębokość pamięci jest pożądana dla ciągle zmieniających się przebiegów fal. Seria GDS-2000E jest wyposażona w funkcje wyszukiwania falowego i pamięci segmentowej, co pozwala rozszerzyć elastyczne zastosowania 10M dużej pamięci. Pamięć podzielona na segmenty może być podzielona na maksymalnie 29 000 sekcji, dzięki czemu użytkownicy mogą ominąć wszystkie nieistotne przebiegi, aby szybko znaleźć wszystkie potrzebne im przebiegi. Funkcja ta umożliwia zapisywanie bardziej znaczących przebiegów i szybkie wyświetlanie przebiegów docelowych. Dzięki funkcji wyszukiwania przebiegów użytkownik może szybko wyszukać żądane przebiegi dla wymaganych warunków wyzwalania.
Jeśli chodzi o głębokość pamięci, oscyloskop cyfrowy GDS-2000E serii 10M oferuje dużą pamięć dla użytkowników, która umożliwia pełne przywołanie i analizę przebiegów fal. Użytkownicy mogą wybrać głębokość pamięci 1K, 10K, 100K, 1M lub 10M w zależności od wymagań aplikacji. Niewielka głębokość pamięci w połączeniu z dużą częstotliwością próbkowania pozwala na obserwację szybko zmieniających się przebiegów. Z drugiej strony, duża głębokość pamięci jest pożądana dla ciągle zmieniających się przebiegów fal. Seria GDS-2000E jest wyposażona w funkcje wyszukiwania falowego i pamięci segmentowej, co pozwala rozszerzyć elastyczne zastosowania 10M dużej pamięci. Pamięć podzielona na segmenty może być podzielona na maksymalnie 29 000 sekcji, dzięki czemu użytkownicy mogą ominąć wszystkie nieistotne przebiegi, aby szybko znaleźć wszystkie potrzebne im przebiegi. Funkcja ta umożliwia zapisywanie bardziej znaczących przebiegów i szybkie wyświetlanie przebiegów docelowych. Dzięki funkcji wyszukiwania przebiegów użytkownik może szybko wyszukać żądane przebiegi dla wymaganych warunków wyzwalania.
