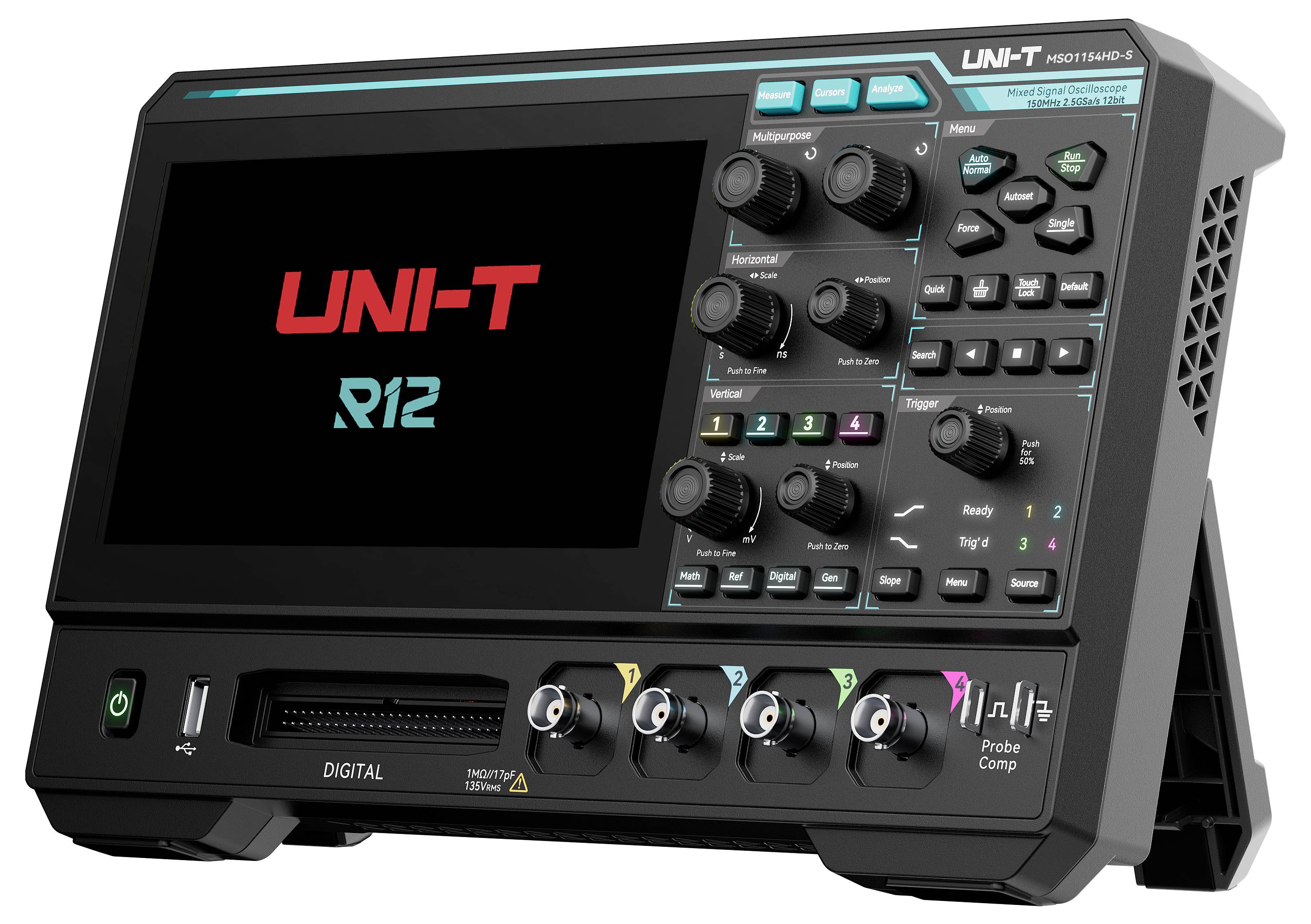

Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1154HD-S 150 MHz 2 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (3023,58 zł / Sztuka)
3023,58 zł
3719,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 sztuka
Cechy produktu
Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1154HD-S
- 150 MHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Integracja 9 w 1: oscyloskop, analizator logiczny, generator funkcji (Gen), analizator widma, woltomierz cyfrowy (DVM), licznik częstotliwości, analizator protokołów, analizator wykresu Bodego, analizator mocy
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
150 MHz
- Częstotliwość próbkowania na kanał
2 GSa/s
- Rozdzielczość (technika pomiarowa)
12 Bit
- Wielkość ekranu
10,1 cal
- Specyfikacja oscyloskopu
sygnały mieszane (MSO)
generator funkcji
analizator widma
- Zakres podstawy czasu
1 ns/div do 1000 s/div
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT I
CAT II
- Odchylenie pionowe
1 mV/div do 20 V/div
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
1 mV/div do 20 V/div
- Zasilanie
100 - 240 V/AC
- Wymiary
(D x S x W) 123 x 365 x 191 mm
- Waga
4.1 kg
- Maksymalna ilość wejść cyfrowych
16
- Specyfikacja wyświetlacza
1024 x 600 px
- Usługa kalibracji
Obsługuje automatyczną kalibrację (analogową i cyfrową)
- Szerokość produktu
365 mm
- Wysokość produktu
191 mm
- Długość produktu
123 mm
- Interfejs komponentów
USB (host)
USB (urządzenie)
LAN
HDMI
BNC
- Głębokość pamięci na kanał
200 Mpts
- Model katalogowy producenta
MSO1154HD-S
Do pobrania
Karta katalogowa
Karta katalogowa 3757368 Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1154HD-S 150 MHz 2 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757368 Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1154HD-S 150 MHz 2 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757368 Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1154HD-S 150 MHz 2 GSa/s
Opis
Oscyloskop o wysokiej rozdzielczości MSO1154HD-S oferuje maksymalną szerokość pasma wynoszącą 150 MHz i maksymalną częstotliwość próbkowania 2,5 GSa/s. Wyposażony jest w 4 kanały analogowe, 16 kanałów cyfrowych i 1 kanał wyjściowy sygnału ze zintegrowaną funkcją 25 MHz/generatorem przebiegów dowolnych. Głębokość składowania wynosi do 100 Mpts. W modelu MSO1154HD-S zastosowano ekskluzywną technologię Ultra Phosphor 3.0. Maksymalna szybkość przechwytywania przebiegów wynosi do 200 000 przebiegów/s (1 000 000 przebiegów/s w trybie sekwencyjnym) przy 256 poziomach szarości. Ponadto charakteryzuje się innowacyjnym cyfrowym systemem wyzwalania o wysokiej czułości i niskim poziomie drgań.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Nowoczesny i kompaktowy design: Smukła, dwustronna obudowa o wymiarach 28,2 × 17,5 × 4,9 cm.
- Zasilanie przez USB typu C: możliwa jest obsługa przez USB typu C, a także z zewnętrznym powerbankiem do użytku mobilnego.
- 16-bitowa wysoka rozdzielczość (ERES): 12-bitowy przetwornik ADC z dodatkowym rozszerzeniem ERES zapewniającym wyższą dokładność pomiaru i niższy poziom szumów.
- Wszechstronna funkcjonalność 9 w 1: integruje oscyloskop, analizator logiczny, generator funkcji/arbitralnych przebiegów, analizator widma, analizator protokołów, analizator mocy, analizę wykresu Bodego, licznik częstotliwości i cyfrowy woltomierz.
- Ultra Phosphor 3.0: obsługuje wysokie szybkości przetwarzania do 20 Gbps i szybkości przechwytywania przebiegów do 200 000 wfms/s i 1 000 000 wfms/s w trybie sekwencyjnym.
- 56 automatycznych funkcji pomiarowych: pomiary parametrów ze statystykami i wyświetlaniem trendów na potrzeby kompleksowej analizy sygnału.
- Wyzwalanie i dekodowanie protokołów: obsługuje UART, I²C, SPI, CAN, CAN-FD, LIN i dźwięk.
- Zaawansowana analiza widma FFT: FFT do 1 Mpts, wyświetlanie kaskadowe i funkcje znaczników do analizy widma.
- Analiza mocy: obsługuje analizę danych wejściowych, przełączania i wyjściowych, w tym jakość mocy, harmoniczne, prąd rozruchowy, straty przełączania, sprawność i tętnienia.
Zakres dostawy
- MSO1154HD-S x 1
- Kabel zasilający x 1
- Kabel USB 2.0 x 1
- Sondy pasywne (200 MHz) x4
Uwagi
Inne modele
-MSO1254HD-S: pasmo 250 MHz, 4 kanały analogowe, 16 kanałów cyfrowych i 1 kanał wyjściowy sygnału ze zintegrowaną funkcją 25 MHz/generatorem przebiegów dowolnych
- HDMI® jest zastrzeżonym znakiem towarowym firmy HDMI Licensing, LLC
