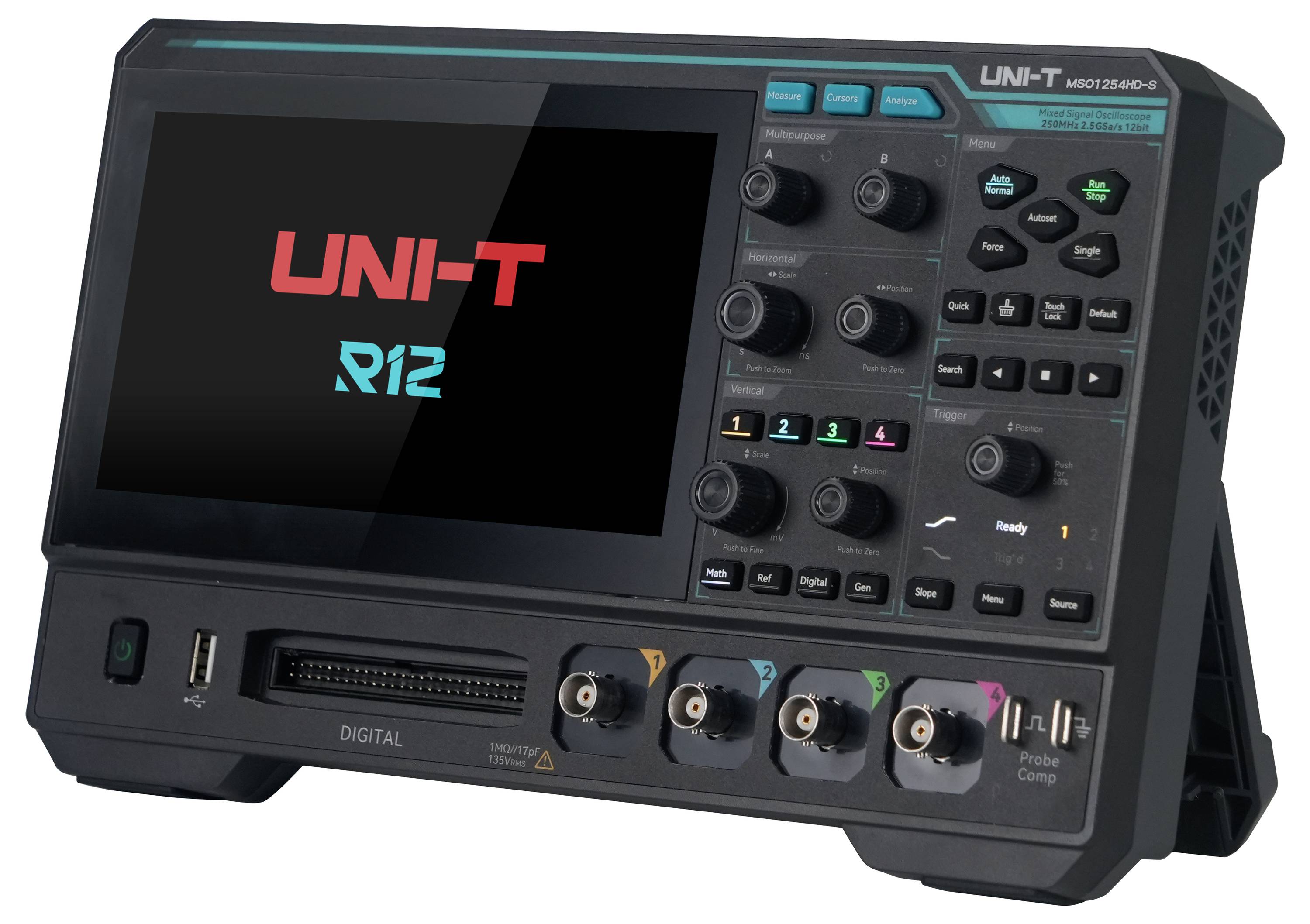

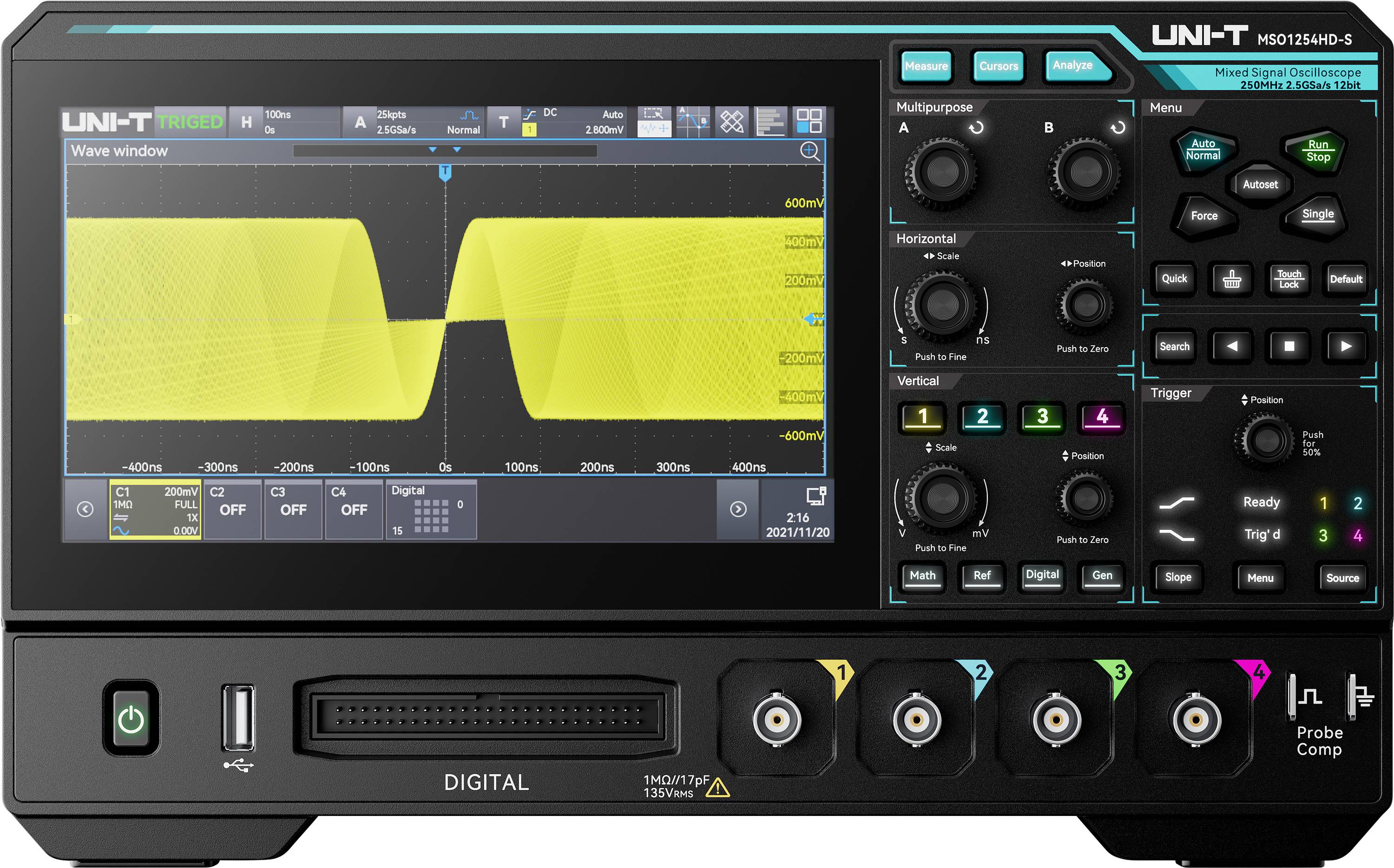

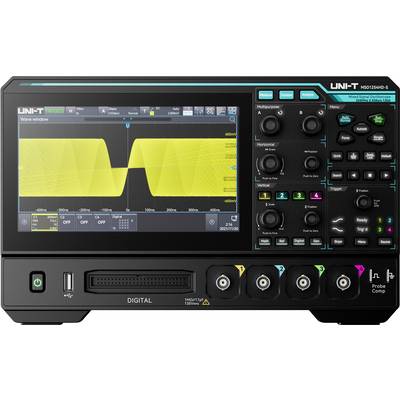

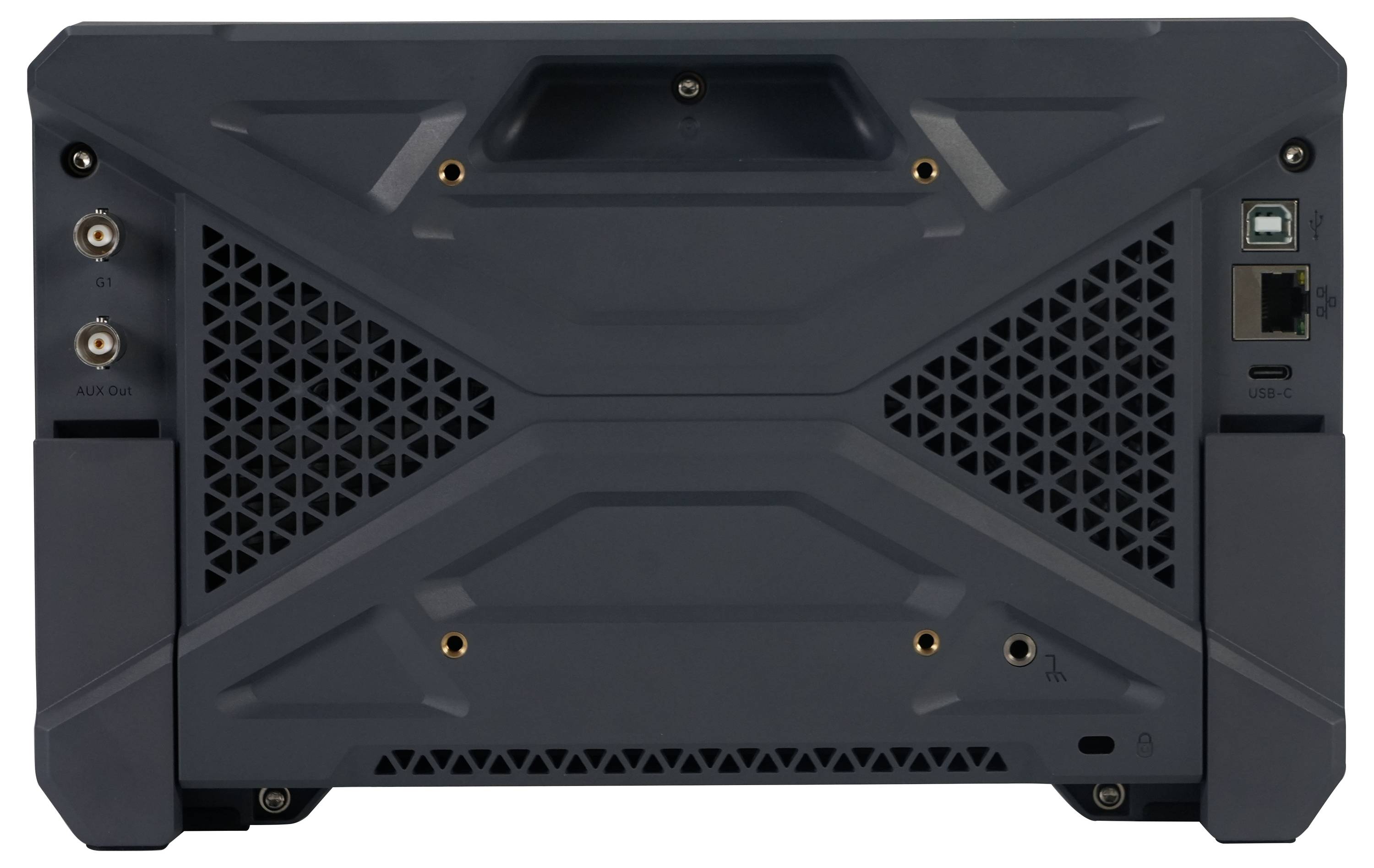

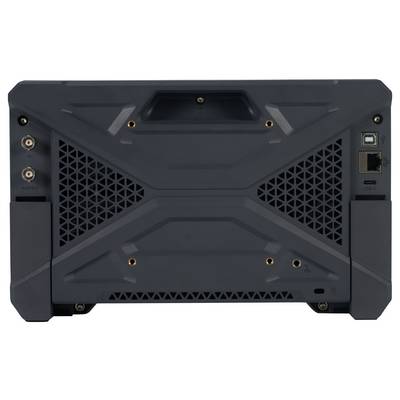

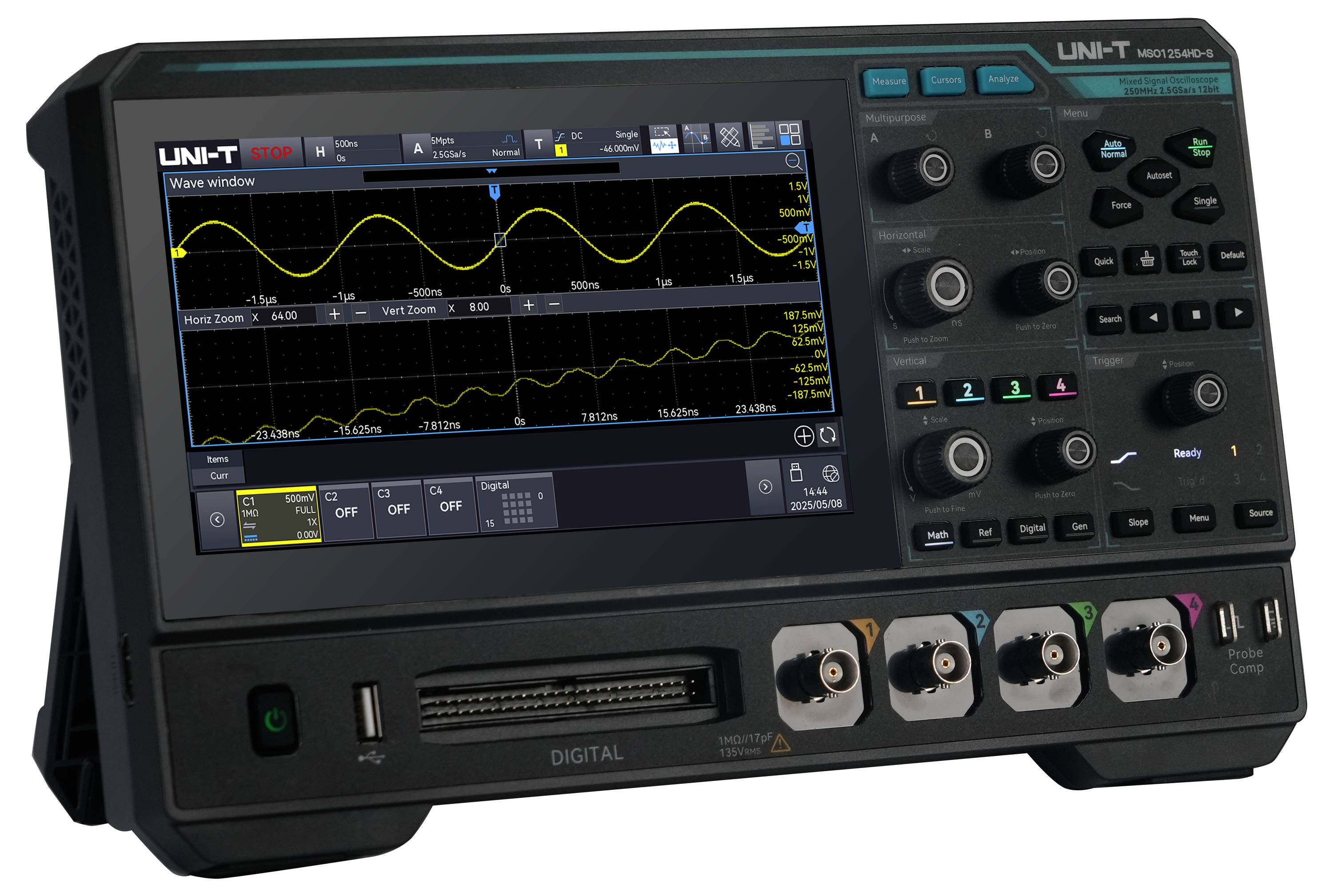

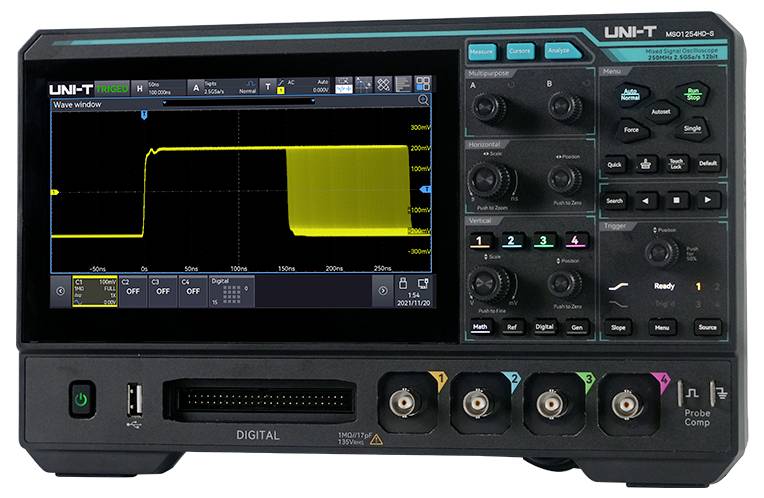

Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1254HD-S 250 MHz 2.5 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (3625,20 zł / Sztuka)
3625,20 zł
4459,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1254HD-S
- 250 MHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Zintegrowany generator funkcji 25 MHz (sinus, prostokąt, rampa, impuls, szum, prąd stały, dowolny)
- Zintegrowane urządzenie 9 w 1 (oscyloskop, analizator logiczny, generator funkcji, analizator widma, woltomierz cyfrowy, licznik częstotliwości, analizator protokołów, analizator wykresu Bodego, analizator mocy)
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
250 MHz
- Częstotliwość próbkowania na kanał
2.5 GSa/s
- Rozdzielczość (technika pomiarowa)
12 Bit
- Wielkość ekranu
7 cal
- Specyfikacja oscyloskopu
sygnały mieszane (MSO)
generator funkcji
analizator widma
- Zakres podstawy czasu
2 ns/dz do 1 ks/dz
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT II
- Odchylenie pionowe
500 µV/dz do 10 V/dz
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
400 V
- Zasilanie
12 V
- Wymiary
(D x S x W) 49 x 282 x 175 mm
- Waga
1.56 kg
- Maksymalna ilość wejść cyfrowych
16
- Specyfikacja wyświetlacza
1024 x 600 px
- Usługa kalibracji
Obsługuje automatyczną kalibrację (analogową i cyfrową)
- Szerokość produktu
282 mm
- Wysokość produktu
175 mm
- Długość produktu
49 mm
- Interfejs komponentów
USB (host)
LAN
USB (urządzenie)
HDMI
BNC
- Głębokość pamięci na kanał
100 Mpts
- Model katalogowy producenta
MSO1254HD-S
Do pobrania
Karta katalogowa
Karta katalogowa 3757367 Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1254HD-S 250 MHz 2.5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757367 Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1254HD-S 250 MHz 2.5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757367 Oscyloskop cyfrowy, Oscyloskop analogowy Uni-T MSO1254HD-S 250 MHz 2.5 GSa/s
Opis
Oscyloskop o wysokiej rozdzielczości MSO1254HD-S oferuje maksymalną szerokość pasma wynoszącą 250 MHz i maksymalną częstotliwość próbkowania 2,5 GSa/s. Wyposażony jest w 4 kanały analogowe, 16 kanałów cyfrowych i 1 kanał wyjściowy sygnału ze zintegrowaną funkcją 25 MHz/generatorem przebiegów dowolnych. Głębokość składowania wynosi do 100 Mpts. W modelu MSO1254HD-S zastosowano ekskluzywną technologię Ultra Phosphor 3.0. Maksymalna szybkość przechwytywania przebiegów wynosi do 200 000 przebiegów/s (1 000 000 przebiegów/s w trybie sekwencyjnym) przy 256 poziomach szarości. Ponadto charakteryzuje się innowacyjnym cyfrowym systemem wyzwalania o wysokiej czułości i niskim poziomie drgań.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Nowoczesny i kompaktowy design: Smukła, dwustronna obudowa o wymiarach 28,2 × 17,5 × 4,9 cm.
- Zasilanie przez USB typu C: możliwa jest obsługa przez USB typu C, a także z zewnętrznym powerbankiem do użytku mobilnego.
- 16-bitowa wysoka rozdzielczość (ERES): 12-bitowy przetwornik ADC z dodatkowym rozszerzeniem ERES zapewniającym wyższą dokładność pomiaru i niższy poziom szumów.
- Wszechstronna funkcjonalność 9 w 1: integruje oscyloskop, analizator logiczny, generator funkcji/arbitralnych przebiegów, analizator widma, analizator protokołów, analizator mocy, analizę wykresu Bodego, licznik częstotliwości i cyfrowy woltomierz.
- Ultra Phosphor 3.0: obsługuje wysokie szybkości przetwarzania do 20 Gbps i szybkości przechwytywania przebiegów do 200 000 wfms/s i 1 000 000 wfms/s w trybie sekwencyjnym.
- 56 automatycznych funkcji pomiarowych: pomiary parametrów ze statystykami i wyświetlaniem trendów na potrzeby kompleksowej analizy sygnału.
- Wyzwalanie i dekodowanie protokołów: obsługuje UART, I²C, SPI, CAN, CAN-FD, LIN i dźwięk.
- Zaawansowana analiza widma FFT: FFT do 1 Mpts, wyświetlanie kaskadowe i funkcje znaczników do analizy widma.
- Analiza mocy: obsługuje analizę danych wejściowych, przełączania i wyjściowych, w tym jakość mocy, harmoniczne, prąd rozruchowy, straty przełączania, sprawność i tętnienia.
Zakres dostawy
- MSO1254HD-S x 1
- Kabel zasilający x 1
- Kabel USB 2.0 x 1
- Sondy pasywne (300 MHz) x4
Uwagi
Inne modele
MSO1154HD-S: pasmo 150 MHz, 4 kanały analogowe, 16 kanałów cyfrowych i 1 kanał wyjściowy sygnału ze zintegrowaną funkcją 25 MHz/generatorem przebiegów dowolnych
- HDMI® jest zastrzeżonym znakiem towarowym firmy HDMI Licensing, LLC
