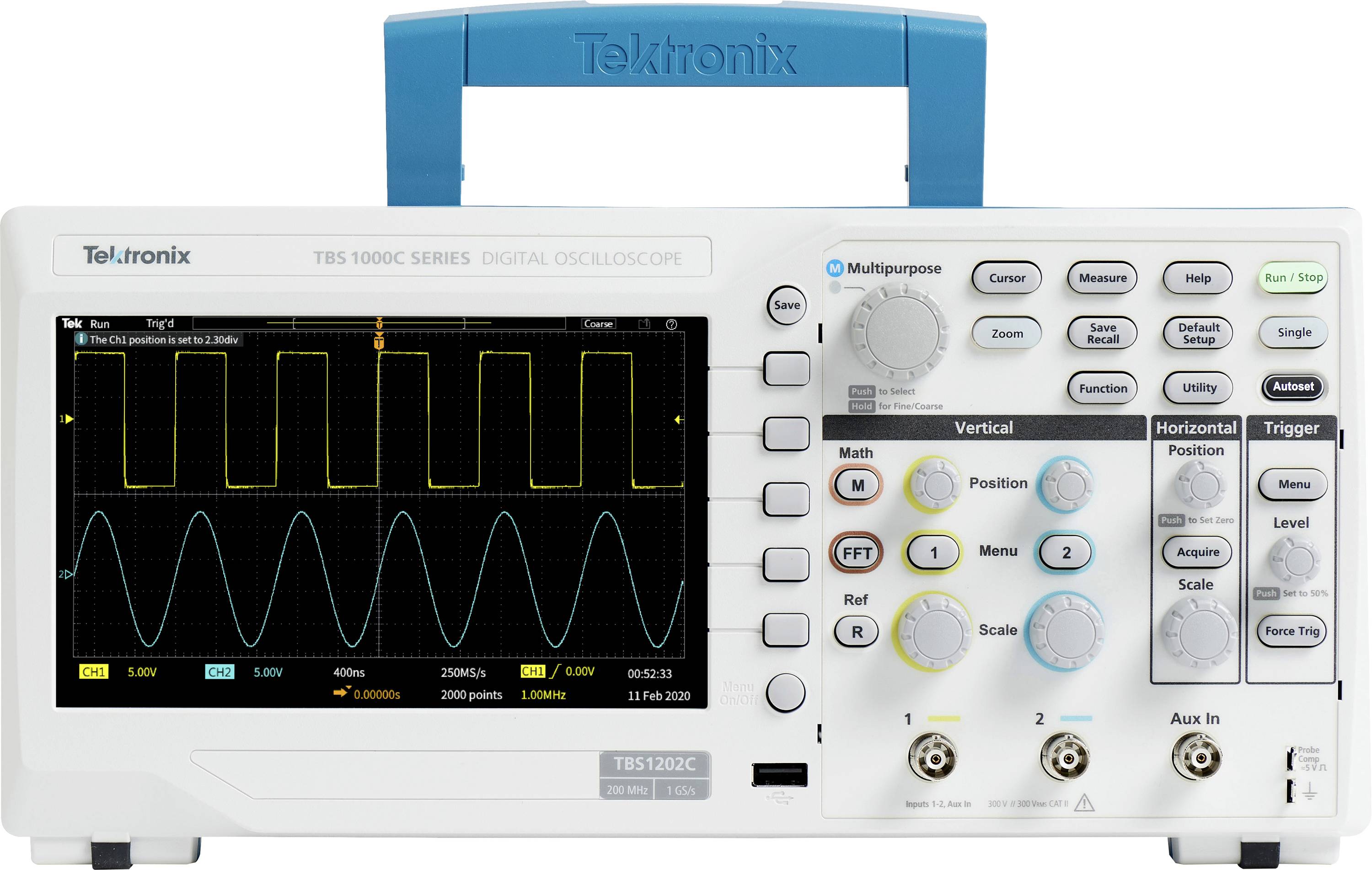

Oscyloskop cyfrowy Tektronix TBS1052C-EDU 50 MHz 1 GSa/s

Cyfrowy oscyloskop z serii TBS1000C oferuje ekonomiczną wydajność w kompaktowej obudowie. Został opracowany specjalnie, aby sprostać potrzebom nowoczesnych placówek edukacyjnych, inżynierów zajmujących się projektowaniem systemów wbudowanych oraz producentów. Urządzenie posiada 7-calowy kolorowy wyświetlacz WVGA o częstotliwości próbkowania do 1 GS/s i szerokości pasma od 50 MHz do 200 MHz.
Urządzenie jest wyposażone w innowacyjny system materiałów dydaktycznych, który uzupełnia ćwiczenia laboratoryjne o instrukcje krok po kroku dla uczestników. HelpEverywhere® udostępnia przydatne wskazówki i porady w całym interfejsie użytkownika, aby uczynić urządzenie bardziej przystępnym dla nowych użytkowników.

Dzięki temu możesz uczyć się i pracować szybciej

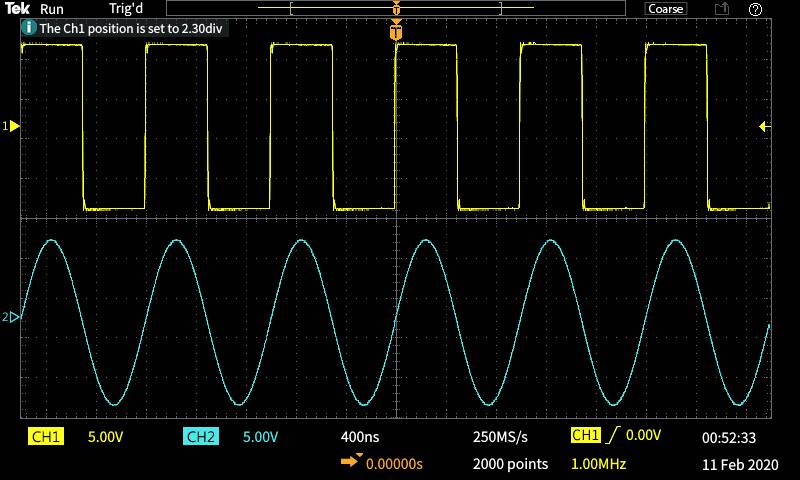

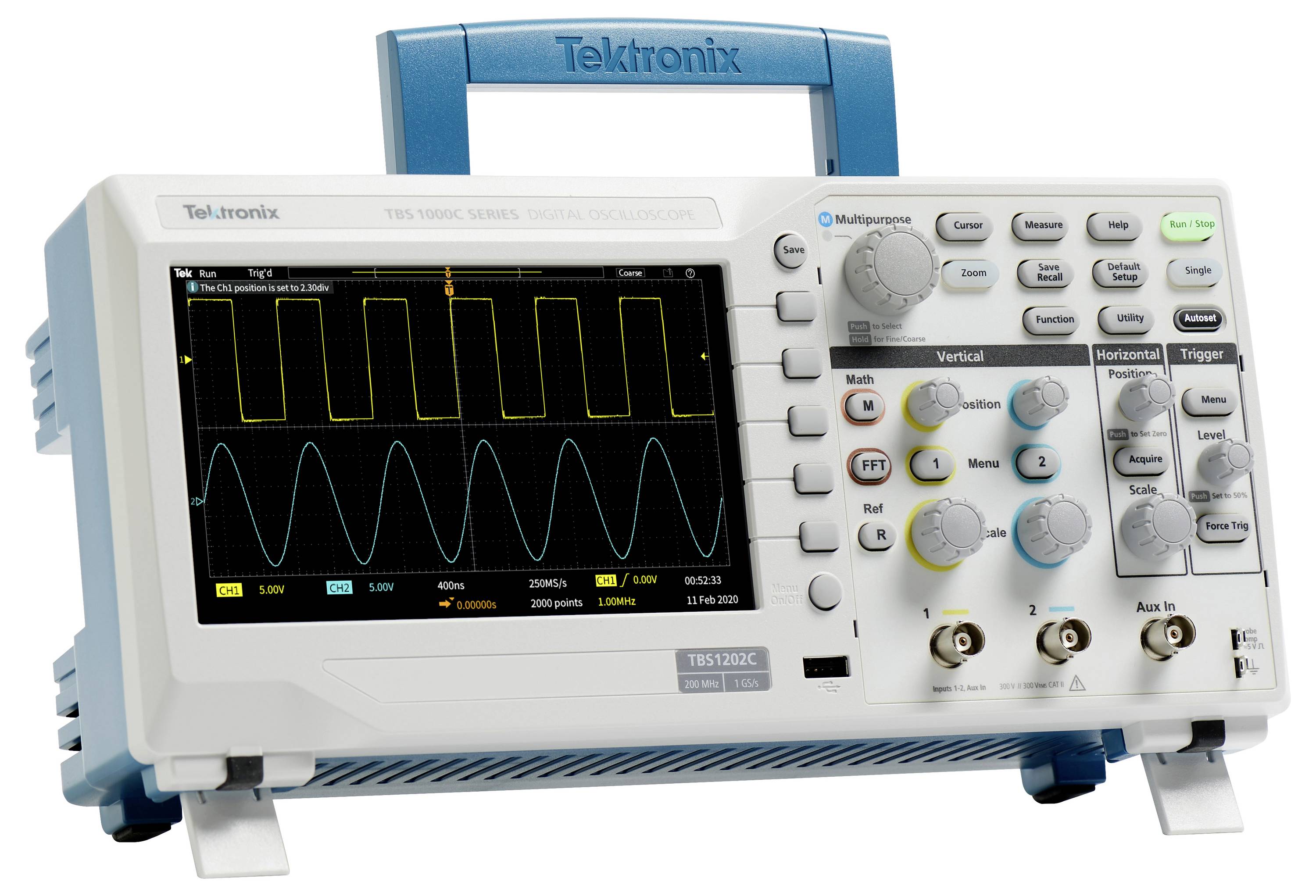

Oscyloskop serii TBS1000C zaprojektowano z myślą o szybkiej nauce i łatwej obsłudze dzięki odpowiedniemu zestawieniu funkcji. Specjalne elementy sterujące z przodu umożliwiają łatwy dostęp do wszystkich ważnych ustawień. Siatka z 10 podziałami pionowymi i 15 poziomymi umożliwia wyświetlanie większej liczby sygnałów na jednym ekranie.

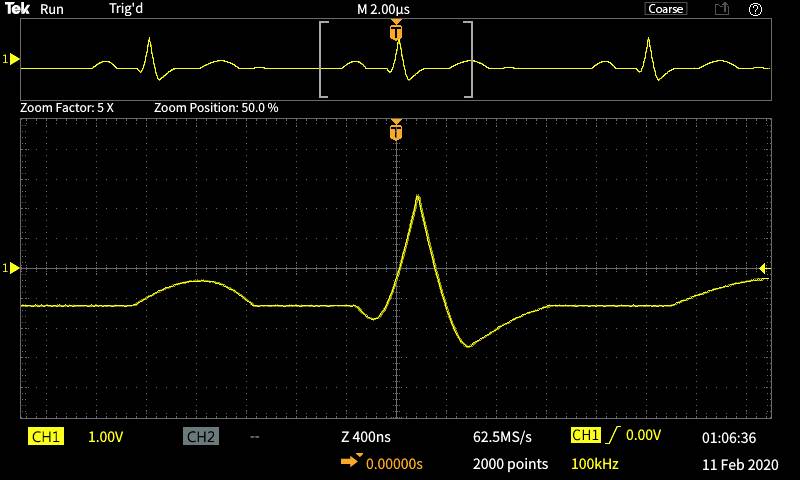

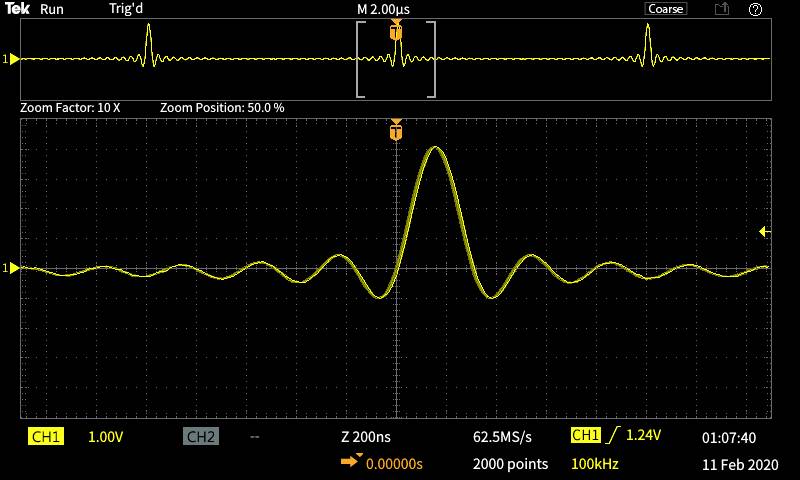

Duże menu z czytelnie opisanymi i kolorowymi informacjami na ekranie ułatwiają nawigację i wyszukiwanie istotnych informacji. Możesz szybko przeglądać zbiór danych, korzystając z funkcji powiększania, i powiększać sygnał, aby zobaczyć szczegóły dotyczące określonych obszarów.

Różne tryby wyzwalania i akwizycji

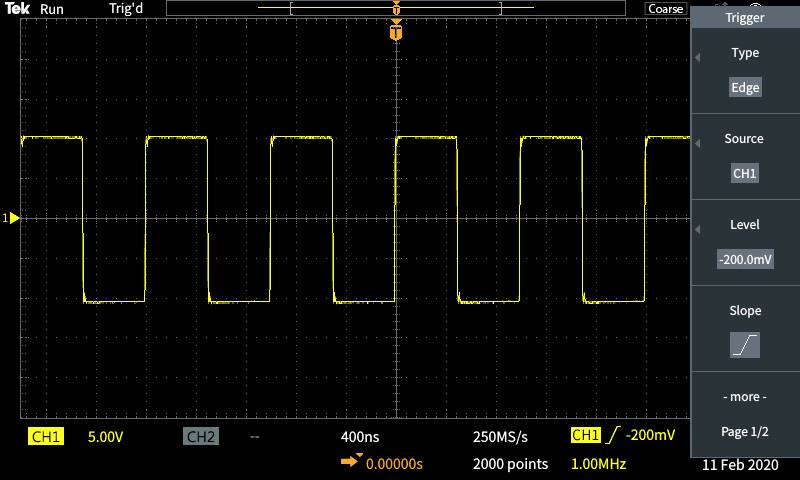

System wyzwalania jest przeznaczony do rozwiązywania problemów w nowoczesnych obwodach, w których występują mieszane sygnały. Oprócz podstawowego wyzwalania zboczem, system obejmuje również wyzwalanie szerokością impulsu i wyzwalanie runt, które są szczególnie przydatne podczas debugowania cyfrowej części projektów obwodów.
Wyzwalanie szerokością impulsu doskonale sprawdza się w wyszukiwaniu krótkotrwałych zakłóceń lub warunków przekroczenia limitu czasu. Wyzwalacze Runt służą do przechwytywania sygnałów, których amplituda jest mniejsza od oczekiwanej.
Oscyloskop serii TBS1000C oferuje kilka trybów akwizycji. Domyślnym trybem akwizycji jest tryb próbkowania, który sprawdza się w większości zastosowań. Tryb wykrywania szczytów przydaje się do wykrywania szczytów sygnału, a tryb uśredniania pozwala na redukcję szumów w powtarzających się sygnałach.

Automatyczne pomiary i analiza

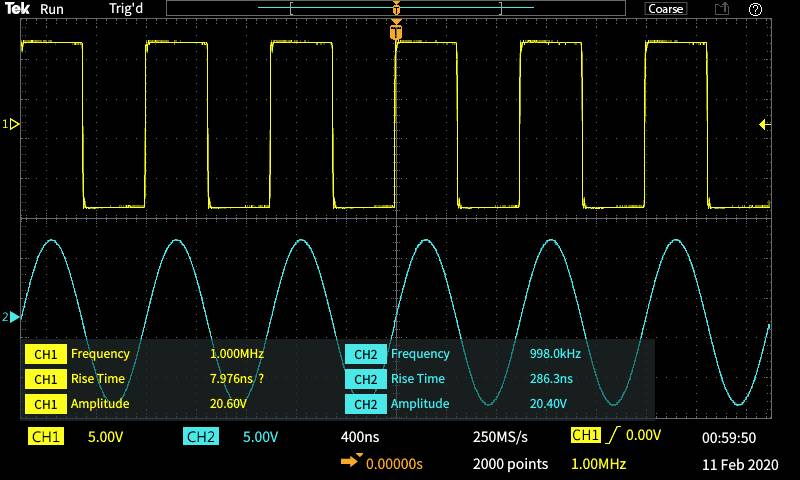

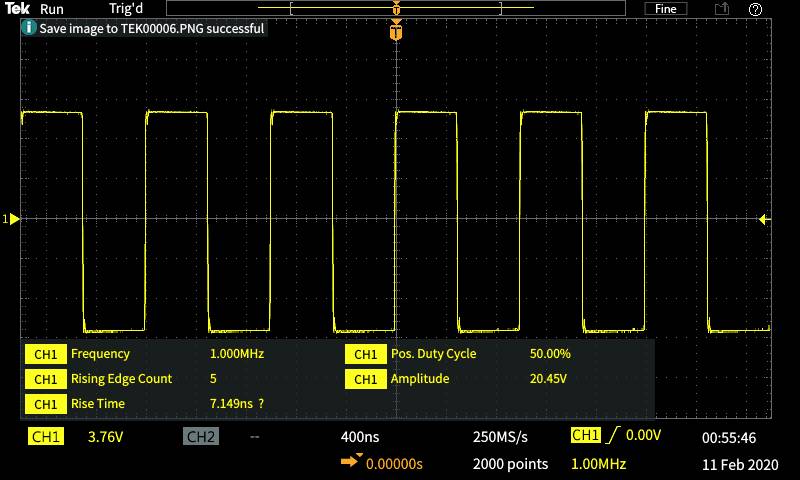

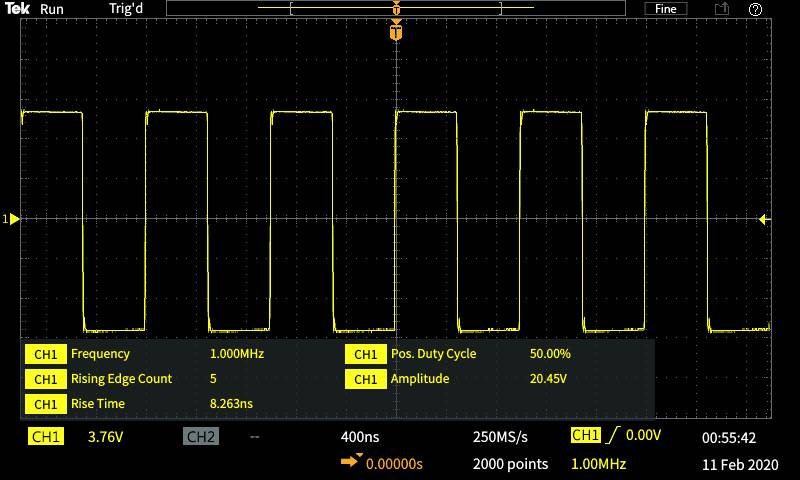

Szeroki zakres pomiarów automatycznych pozwala na szybką i wygodną weryfikację szerokiego zakresu warunków sygnału w różnorodnych zastosowaniach. Pomiary wyświetlane są na jednym ekranie. Dzielą się na cztery kategorie: częstotliwość, czas, amplituda i powierzchnia.

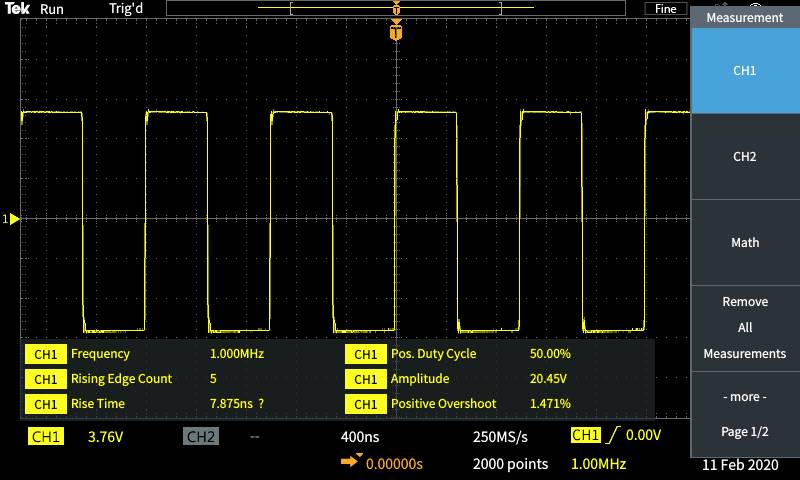

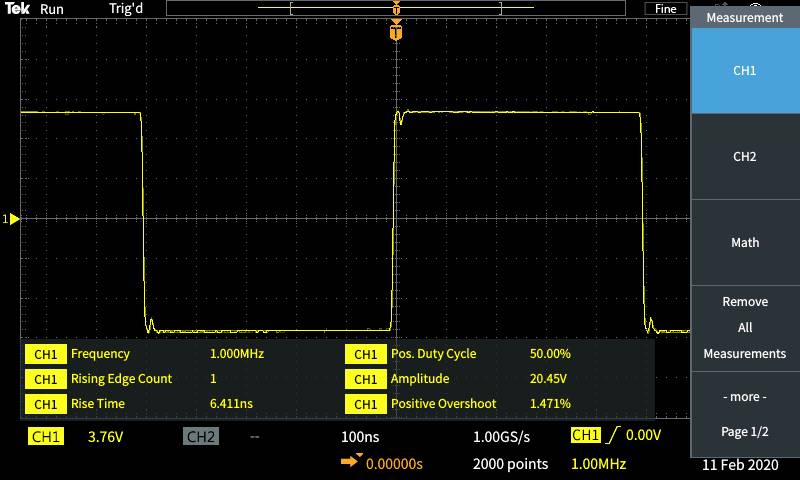

Wszystkie pomiary wyświetlane są na ekranie wyboru wyników pomiarów, dzięki czemu możesz dokonać wyboru spośród 32 automatycznych pomiarów zamiast klikania przez liczne menu.

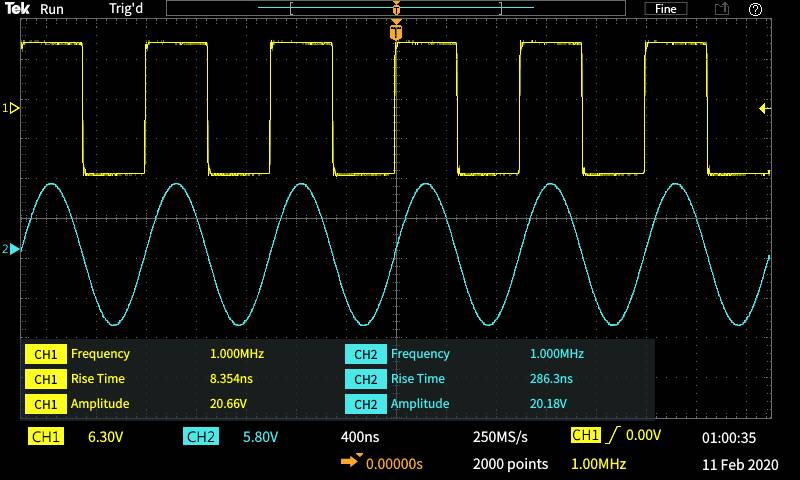

Pomiary są kodowane kolorami w zależności od źródła i wyświetlane na przezroczystym tle, tak aby sygnały nie były przysłonione przez wyświetlane wartości mierzone.

Funkcja FFT

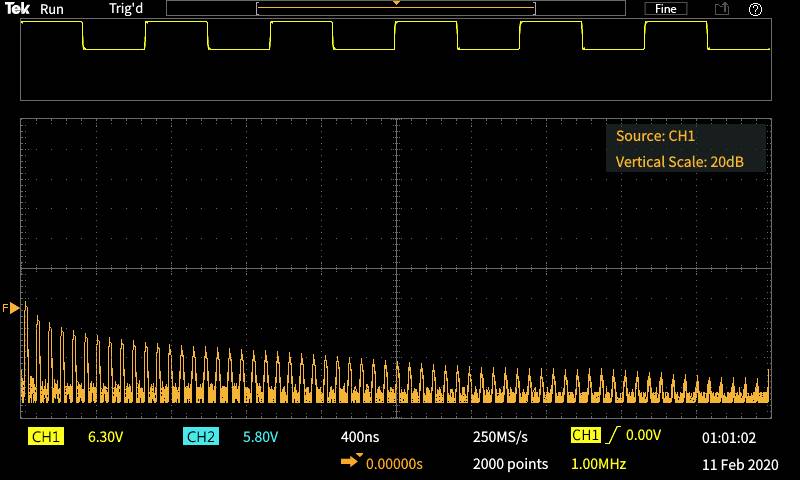

Aby uzyskać dostęp do funkcji FFT, naciśnij przycisk FFT na panelu przednim i sprawdź częstotliwości zawarte w sygnałach.
Można wyświetlić tylko FFT lub włączyć wyświetlanie sygnału źródłowego, aby zobaczyć zarówno sygnał częstotliwości, jak i sygnał w domenie czasu. Przezroczysty wyświetlacz pokazuje ważne ustawienia, nie blokując widoku FFT.

HelpEverywhere®
System HelpEverywhere® udostępnia teksty pomocy z ilustracjami, które objaśniają różne ustawienia, dzięki czemu nowi użytkownicy mogą łatwiej określić, jakich pomiarów użyć i jak interpretować wyniki pomiarów.
Język pomocy odpowiada językowi danego interfejsu użytkownika.

Innowacyjne nowe rozwiązania szkoleniowe
Oscyloskop serii TBS1000C oferuje szereg funkcji, które pozwalają nauczycielowi poświęcić więcej czasu na nauczanie podstawowych pojęć. Instrukcja Oscyloskopy – Wprowadzenie jest zintegrowana z systemem pomocy TBS1000C. Po naciśnięciu przycisku Help (Pomoc) na panelu przednim można uzyskać dostęp do informacji na temat podstawowych funkcji oscyloskopu, a także do przeglądu oscyloskopu TBS1000C, jego elementów sterujących oraz zapoznać się z kilkoma wskazówkami dotyczącymi użytkowania.

Funkcje takie jak automatyczna konfiguracja, kursory i automatyczne pomiary można wyłączyć w urządzeniach. Wyłączając pewne funkcje, uczniowie mogą poznać i zrozumieć podstawowe koncepcje, takie jak sposób korzystania z elementów sterujących w pionie i poziomie do przechwytywania sygnału, sposób działania siatki do pomiaru czasu i napięcia oraz sposób ręcznego wyświetlania/obliczania charakterystyk sygnału.

Korzystając ze zintegrowanej funkcji oprogramowania szkoleniowego, instruktorzy mogą wgrać ćwiczenia laboratoryjne do urządzenia, dzięki czemu uczestnicy kursu mają dostęp do instrukcji na każdym stanowisku. Ponadto funkcja ta zapewnia ustrukturyzowaną strukturę, w ramach której uczestnicy kursu mogą rejestrować dane, które następnie uwzględniają w swoich raportach. Ponad 100 przykładowych ćwiczeń laboratoryjnych jest dostępnych do pobrania w Centrum zasobów szkoleniowych Tektronix.

Elastyczny transfer danych

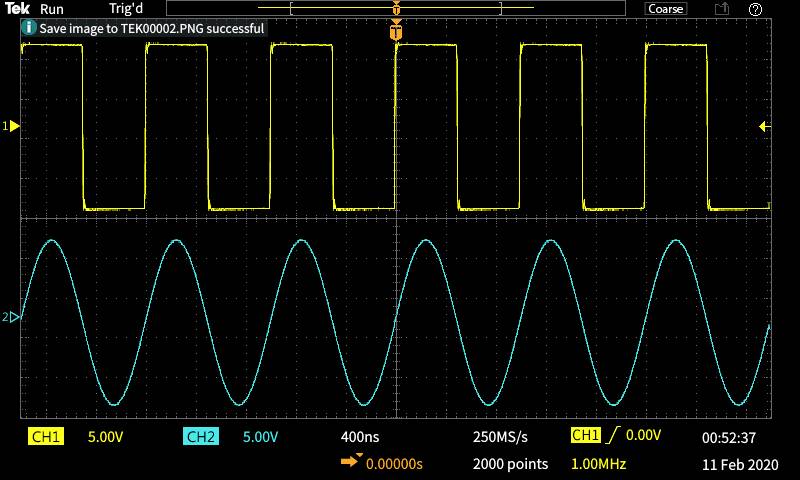

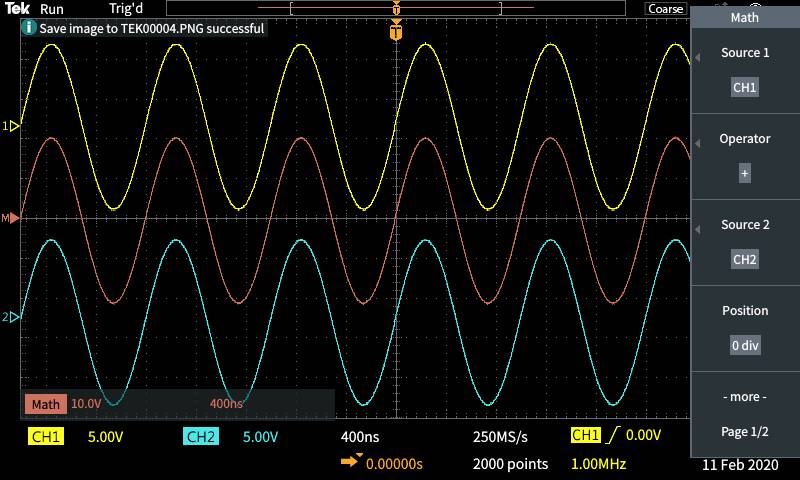

Port hosta USB znajdujący się z przodu urządzenia umożliwia łatwe zapisywanie ustawień urządzenia, zrzutów ekranu i danych krzywych na pamięci USB.

TekScope

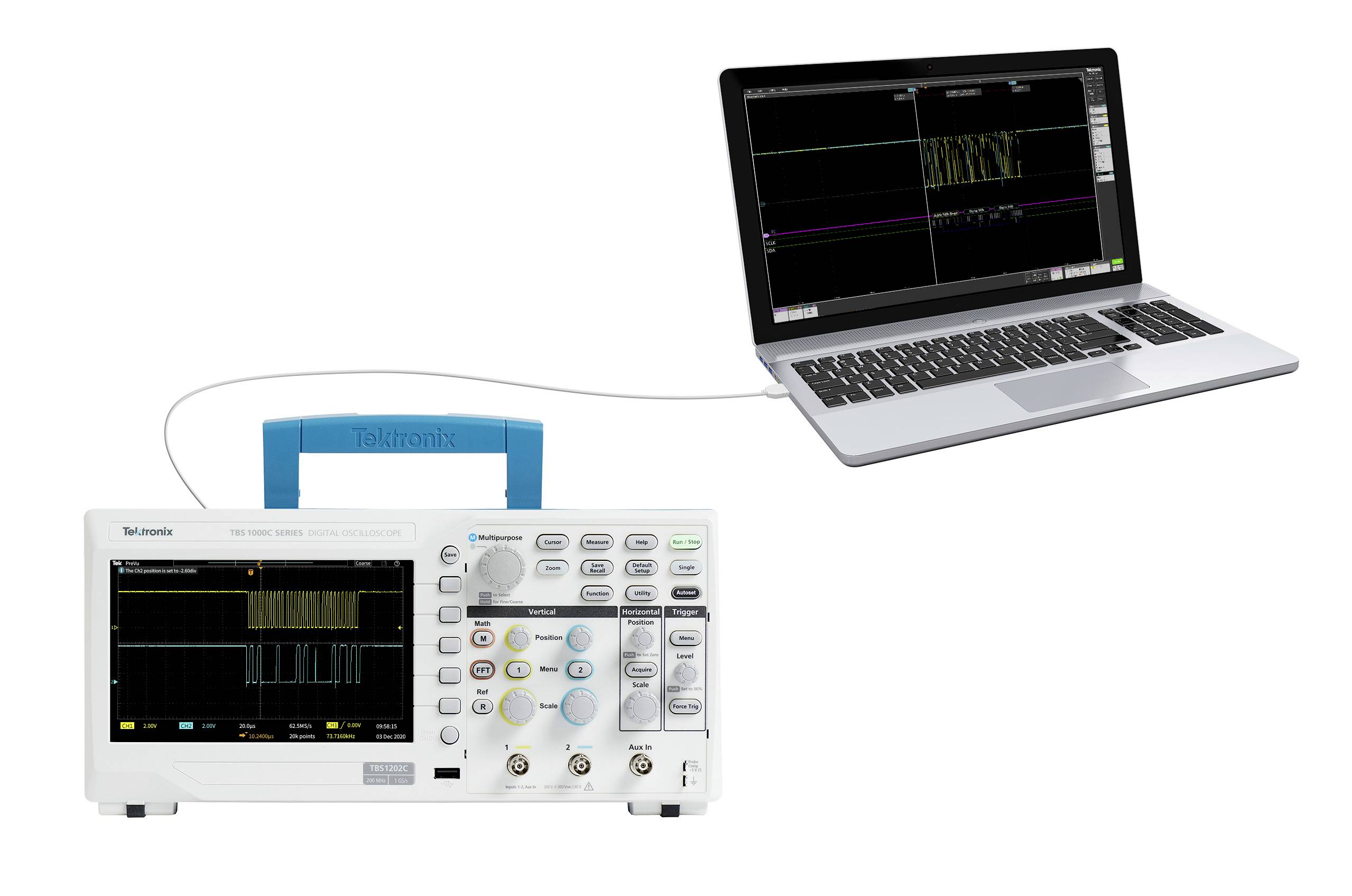

Oprogramowanie TekScope rozszerza możliwości Twojego urządzenia, umożliwiając łatwy transfer danych bezpośrednio z oscyloskopu do komputera PC w celu przeprowadzenia analizy offline. Funkcje zdalnej analizy oscyloskopów laboratoryjnych umożliwiają dekodowanie protokołów na najczęściej używanych magistralach (I2C, SPI, CAN, CAN-FD, LIN i UART) w środowisku użytkownika bardzo podobnym do tego, w którym działają nasze wydajne urządzenia. Ponadto użytkownicy mogą korzystać z zaawansowanych funkcji analitycznych umożliwiających wykonywanie nieograniczonej liczby pomiarów, trendów, histogramów, wyszukiwania i oznaczania, a także przeprowadzać analizę sygnału w trybie offline.

Złącze komputerowe

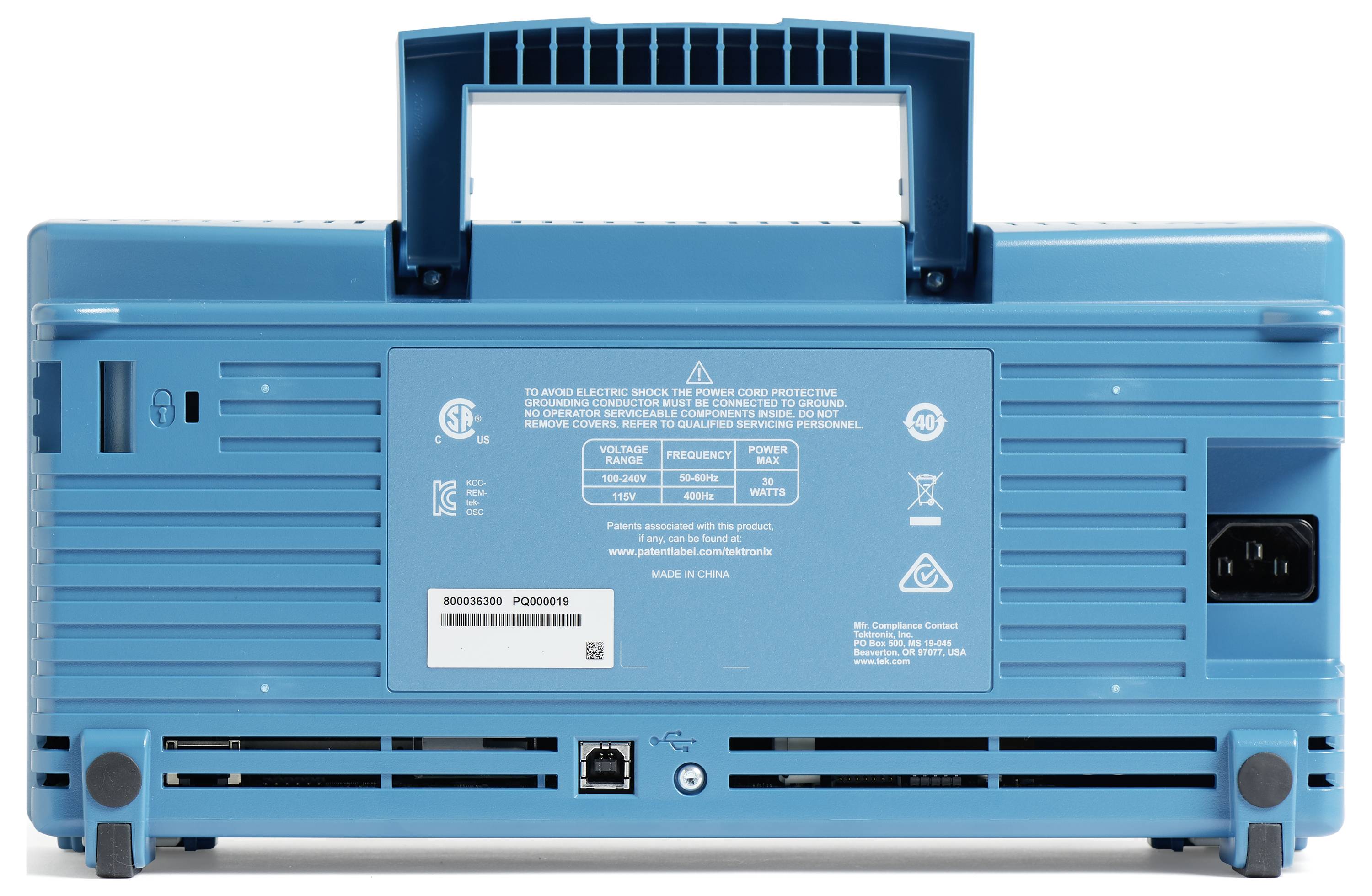

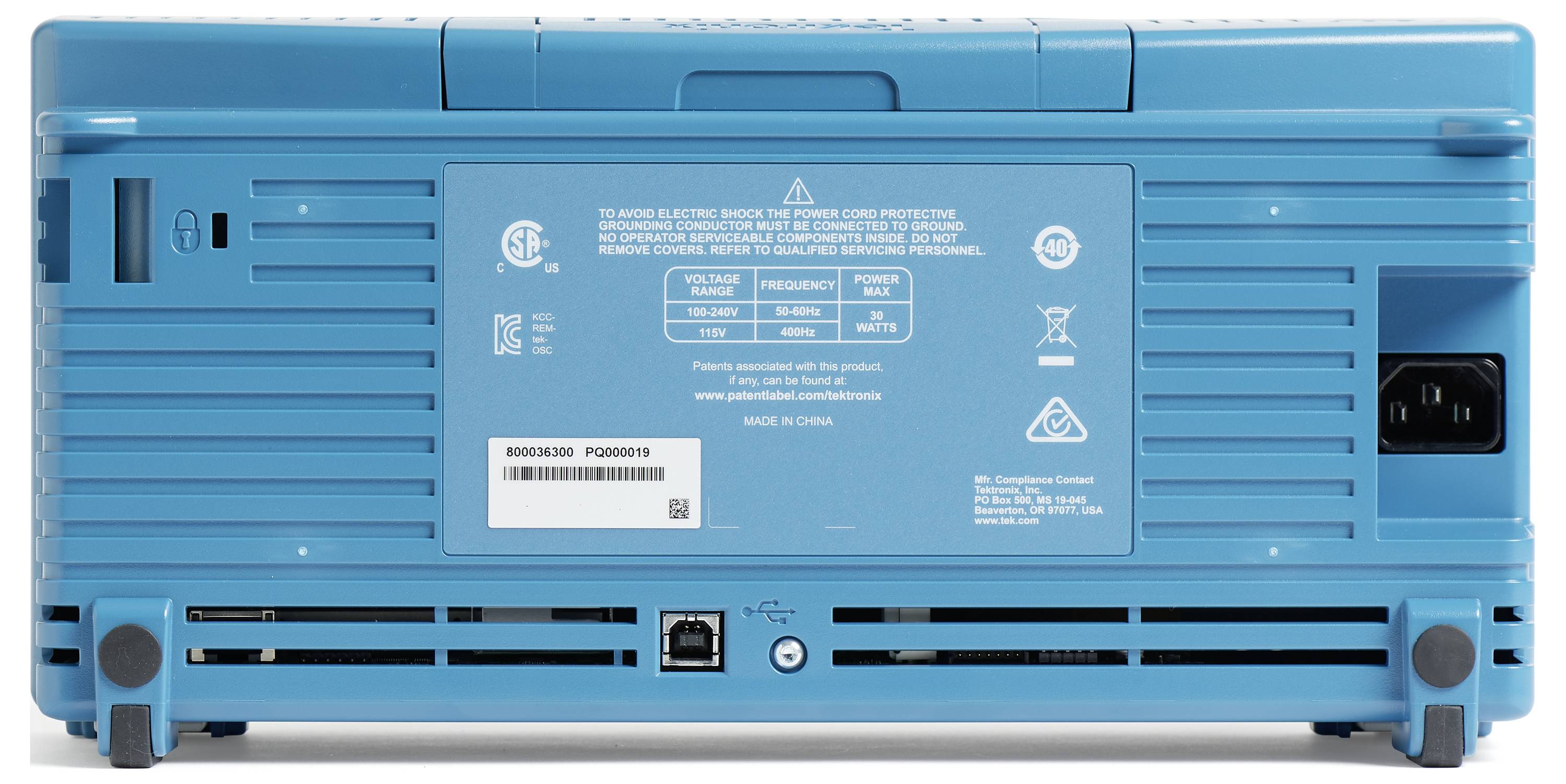

Po podłączeniu komputera PC przez interfejs USB znajdujący się z tyłu urządzenia, pomiary można łatwo przechwytywać, zapisywać i analizować za pomocą oprogramowania komunikacyjnego OpenChoice® PC (dostępnego na stronie internetowej firmy Tektronix). Wystarczy przeciągnąć zawartość ekranu i dane sygnału do samodzielnej aplikacji komputerowej lub bezpośrednio do programów Microsoft Word i Excel.

KickStart
KickStart umożliwia sterowanie urządzeniami laboratoryjnymi, automatyczne zbieranie danych i rejestrowanie pomiarów z różnych urządzeń w laboratorium. Zebrane dane można przedstawić graficznie, aby uzyskać więcej informacji, lub wyeksportować w różnych formatach w celu dalszej analizy. Oprogramowanie obsługuje oscyloskopy, cyfrowe multimetry (DMM), zasilacze i jednostki pomiarowe (SMU).
