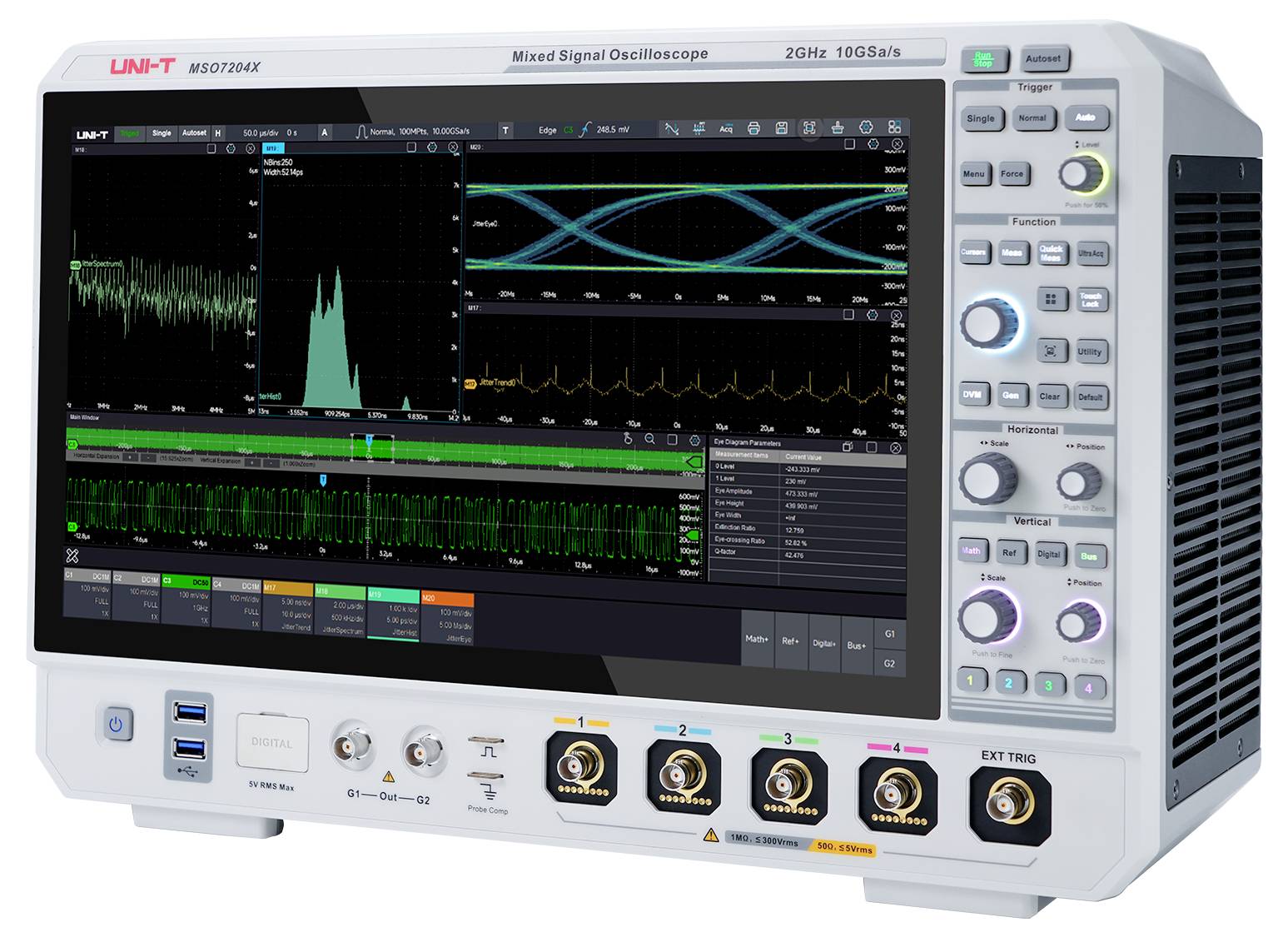

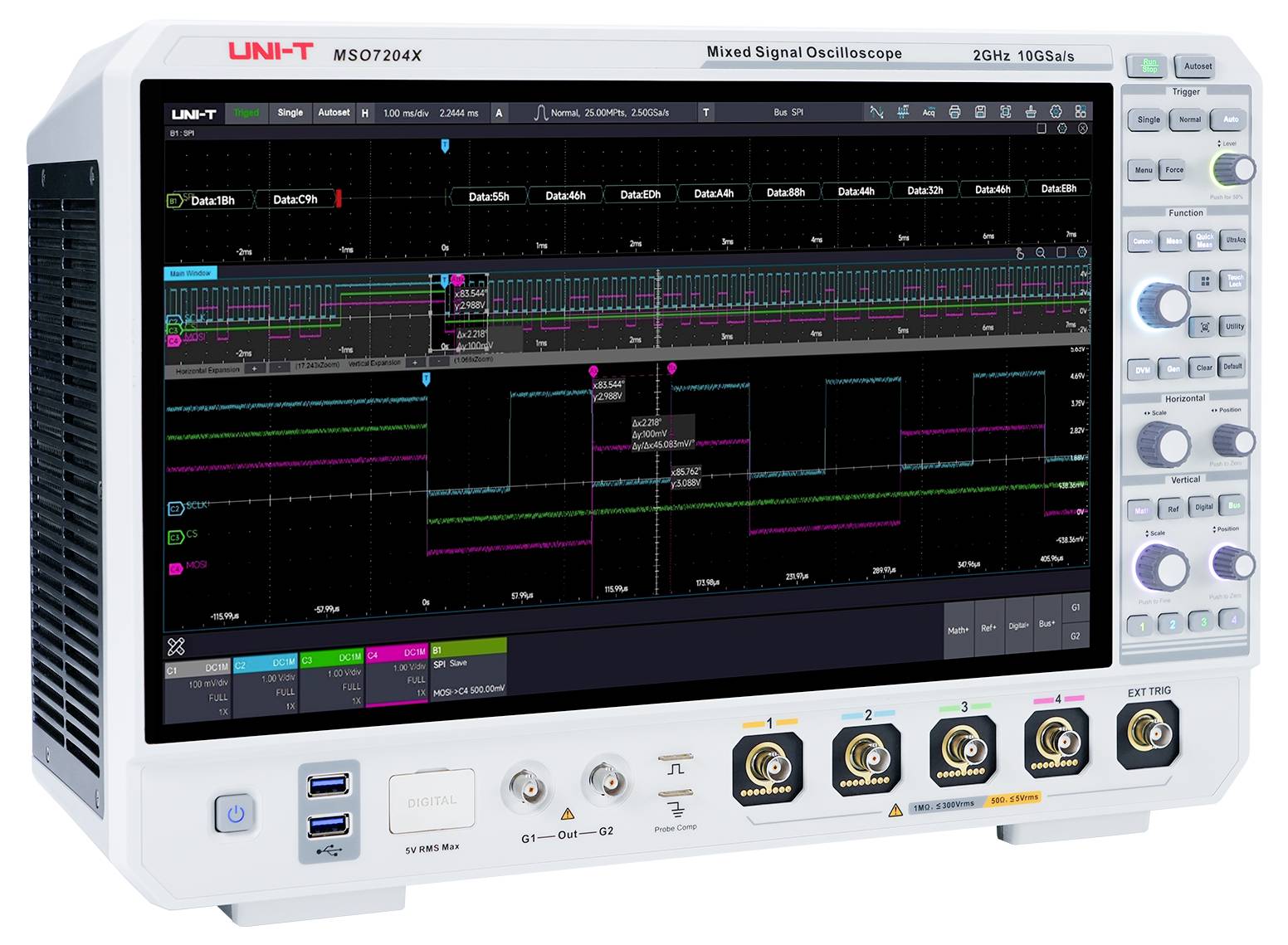

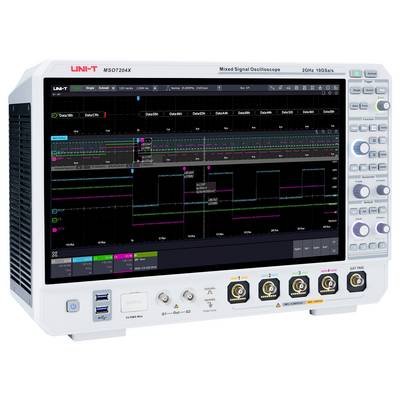

Oscyloskop cyfrowy Uni-T MSO7204X 1 GHz 10 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
2 Sztuki
Liczba
Suma (59 592,68 zł / Sztuka)
59 592,68 zł
73 299,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 2 sztuka
Cechy produktu
Oscyloskop sygnałów mieszanych UNI-T MSO7204X
- 1 GHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Technologia UltraAcq® (szybkość przechwytywania w czasie rzeczywistym do 600 000 wfms/s)
- Tryb sekwencyjny (szybkość przechwytywania do 2 000 000 WFMS/s)
- Rozbudowane zaawansowane funkcje analizy (testy mocy, jittera, protokołu, maski/limitu).
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
1 GHz
- Częstotliwość próbkowania na kanał
10 GSa/s
- Pomiar
15,6-calowy pojemnościowy ekran dotykowy FHD; rozdzielczość 1920*1080
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
15.6 cal
- Zakres podstawy czasu
100 ps/dz - 1000 s/dz
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
AC, DC, GND
- Napięcie wejściowe
300 V
- Zasilanie
100 - 240 V/AC
- Wymiary
(D x S x W) 216 x 452 x 309 mm
- Waga
10.5 kg
- Maksymalna ilość wejść cyfrowych
16
- Specyfikacja wyświetlacza
1920 x 1080 px
- Szerokość produktu
452 mm
- Wysokość produktu
309 mm
- Długość produktu
216 mm

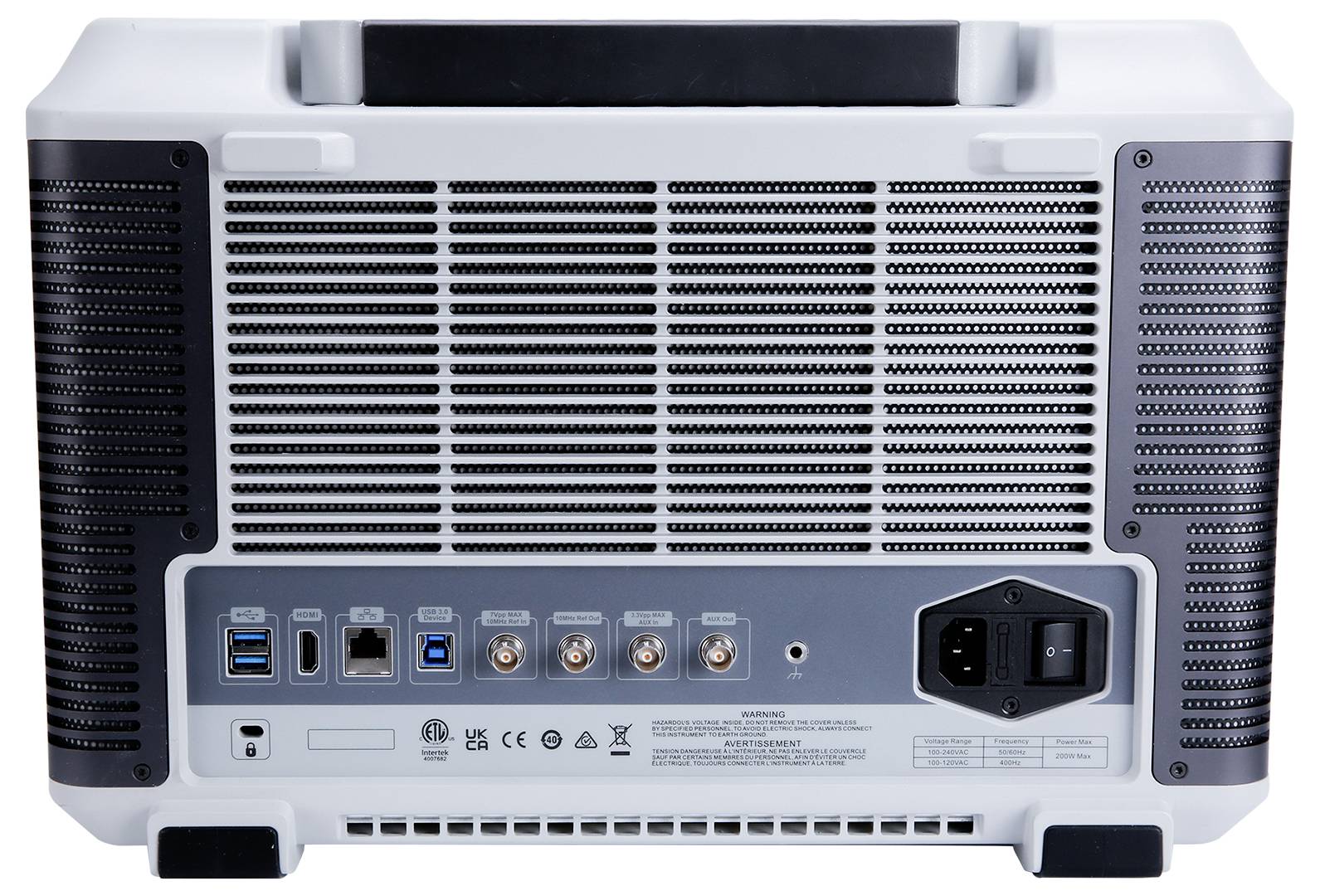

- Interfejs komponentów
USB (host)
LAN
HDMI
USB (urządzenie)
- Głębokość pamięci na kanał
1 Gpts
- Model katalogowy producenta
MSO7204X
Do pobrania
Karta katalogowa
Karta katalogowa 3532320 Oscyloskop cyfrowy Uni-T MSO7204X 1 GHz 10 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532320 Oscyloskop cyfrowy Uni-T MSO7204X 1 GHz 10 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532320 Oscyloskop cyfrowy Uni-T MSO7204X 1 GHz 10 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532320 Oscyloskop cyfrowy Uni-T MSO7204X 1 GHz 10 GSa/s
Opis
MSO7204X to najnowszy oscyloskop sygnałów mieszanych firmy UNI-T. Dzięki szerokości pasma do 2 GHz i częstotliwości próbkowania 10 GSa/s oferuje on wyjątkowe korzyści w analizie sygnałów o wysokiej częstotliwości. Dzięki unikalnej technologii UltraAcq® urządzenie osiąga szybkość przechwytywania przebiegów rzędu 800 000 przebiegów na sekundę – w trybie sekwencyjnym nawet do 2 000 000 przebiegów na sekundę. W połączeniu z wyjątkowo dużą głębokością zapisu danych, wynoszącą 1 Gpts, znacznie ulepszono możliwość wykrywania rzadkich anomalii sygnału i przeprowadzania szczegółowej analizy przebiegu.
MSO7000X obsługuje liczne tryby wyzwalania i dekodowania protokołów, a także oferuje zaawansowane funkcje analizy, takie jak tryb sekwencyjny, histogram, analiza mocy, analiza jittera, diagram oka i pomiar szablonowy. Łącznie dostępnych jest 58 automatycznych parametrów pomiarowych, które spełniają zróżnicowane wymagania inżynierów.
Wyposażone w system operacyjny Windows 10 64-bit urządzenie zapewnia stabilną i rozszerzalną platformę systemową. 15,6-calowy pojemnościowy ekran dotykowy HD obsługuje wyświetlanie wielu okien w trybie podzielonego ekranu i sterowanie gestami wielodotykowymi. Dzięki temu oscyloskop idealnie nadaje się do zastosowań w komunikacji, lotnictwie i kosmonautyce, edukacji i wielu innych dziedzinach.
Opis tego produktu został przetłumaczony automatycznie.
MSO7000X obsługuje liczne tryby wyzwalania i dekodowania protokołów, a także oferuje zaawansowane funkcje analizy, takie jak tryb sekwencyjny, histogram, analiza mocy, analiza jittera, diagram oka i pomiar szablonowy. Łącznie dostępnych jest 58 automatycznych parametrów pomiarowych, które spełniają zróżnicowane wymagania inżynierów.
Wyposażone w system operacyjny Windows 10 64-bit urządzenie zapewnia stabilną i rozszerzalną platformę systemową. 15,6-calowy pojemnościowy ekran dotykowy HD obsługuje wyświetlanie wielu okien w trybie podzielonego ekranu i sterowanie gestami wielodotykowymi. Dzięki temu oscyloskop idealnie nadaje się do zastosowań w komunikacji, lotnictwie i kosmonautyce, edukacji i wielu innych dziedzinach.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Technologia UltraAcq® z szybkością przechwytywania przebiegów do 2 000 000 przebiegów na sekundę
- Elastyczny układ wielu okien (możliwość dowolnego łączenia, skalowania, pełnoekranowy/podzielony, ruchomy/zadokowany)
- Ultra Phosphor® 3.0 do wyraźnego wyświetlania sygnałów niestabilnych
- Zintegrowany system operacyjny Windows 10 64-bit
- Osadzanie w MATLAB-ie z bezpośrednim wyświetlaniem wyników w oscyloskopie
- Kompleksowa analiza wydajności (jakość energii, harmoniczne, straty przełączania, SOA, tętnienia, pętla sterowania)
- Analiza drgań i diagram oka (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Analiza protokołów szeregowych dla maksymalnie 11 protokołów
- Zintegrowany serwer WWW (SCPI, zdalne sterowanie, eksport danych, mobilny interfejs WWW, podręcznik online)
Zakres dostawy
- 1x MSO7204X (oscyloskop cyfrowy 4-kanałowy, 2 GHz)
- 1x kabel zasilający
- 1x kabel USB 3.0 do transmisji danych, 1 m, USB A–B
- 2x Sonda pasywna UT-P07
- 2x kable przelotowe BNC-BNC
- 1x Osłona przednia (pokrywa ochronna na panel przedni)
- 1x środek przeciwmgielny, 3 g
- 1 x Certyfikat kalibracji
- 1x Instrukcja bezpieczeństwa (wielojęzyczna)
- 1x Skrócony przewodnik (po angielsku)
Uwagi
Analizator widma: Standardowy
Woltomierz cyfrowy: Standardowy
Licznik częstotliwości: Standardowy
Generator funkcyjny/arbitralny: Opcjonalnie – MSO7000X-AWG
Analizator logiczny: Opcjonalnie – MSO7000X-LA
Analizator protokołów (standard): RS232/422/485/UART, I2C, SPI, CAN, LIN
Analizator protokołów (opcjonalnie): MSO7000X-CANFD, MSO7000X-FLEX, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Analiza drgań i diagram oka: Opcjonalnie – MSO7000X-JITTER
Analiza wydajności: Opcjonalnie – MSO7000X-PWR
• Testy maski i progu: Standardowe
• Pakiet aktualizacji: Opcjonalnie – MSO7000X-BND
• Zwiększenie przepustowości: Opcjonalnie – MSO7000X-BW-10T20
- HDMI® jest zastrzeżonym znakiem towarowym firmy HDMI Licensing, LLC
