Oscyloskop cyfrowy Uni-T UPO1104 100 2 kSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
10 Sztuki
Liczba
Suma (1836,59 zł / Sztuka)
1836,59 zł
2259,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 10 sztuka
Cechy produktu
Oscyloskop cyfrowy Uni-T UPO1104
- 100
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Technologia Ultra Phosphor 2.0
- zintegrowany 4-bitowy DVM (woltomierz cyfrowy)
- 7-cyfrowy sprzętowy licznik częstotliwości
- Dekodowanie magistrali szeregowej (RS232/UART, I²C, SPI) w standardzie
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
100
- Częstotliwość próbkowania na kanał
2 kSa/s
- Pomiar
7-calowy (17,8 cm) kolorowy wyświetlacz TFT LCD, WVGA
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
7 cal
- Zakres podstawy czasu
1 ns/dz do 1000 s/dz
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT I
CAT II 300 V
- Odchylenie pionowe
500 µV/dz do 20 V/dz
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
400 V/AC
- Zasilanie
100 - 240 V/AC
- Wymiary
(D x S x W) 110 x 336 x 170 mm
- Waga
2.45 kg
- Maksymalna ilość wejść cyfrowych
0
- Specyfikacja wyświetlacza
800 x 480 px
- Usługa kalibracji
Norma fabryczna (kalibracja ISO/DKD opcjonalna za pośrednictwem dostawcy usług laboratorium pomiarowego)
- Szerokość produktu
336 mm
- Wysokość produktu
170 mm
- Długość produktu
110 mm
- Interfejs komponentów
USB (host)
USB (urządzenie)
LAN
- Głębokość pamięci na kanał
56 Mpts
- Model katalogowy producenta
UPO1104
Do pobrania
Karta katalogowa
Karta katalogowa 3812388 Oscyloskop cyfrowy Uni-T UPO1104 100 2 kSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812388 Oscyloskop cyfrowy Uni-T UPO1104 100 2 kSa/s
Opis

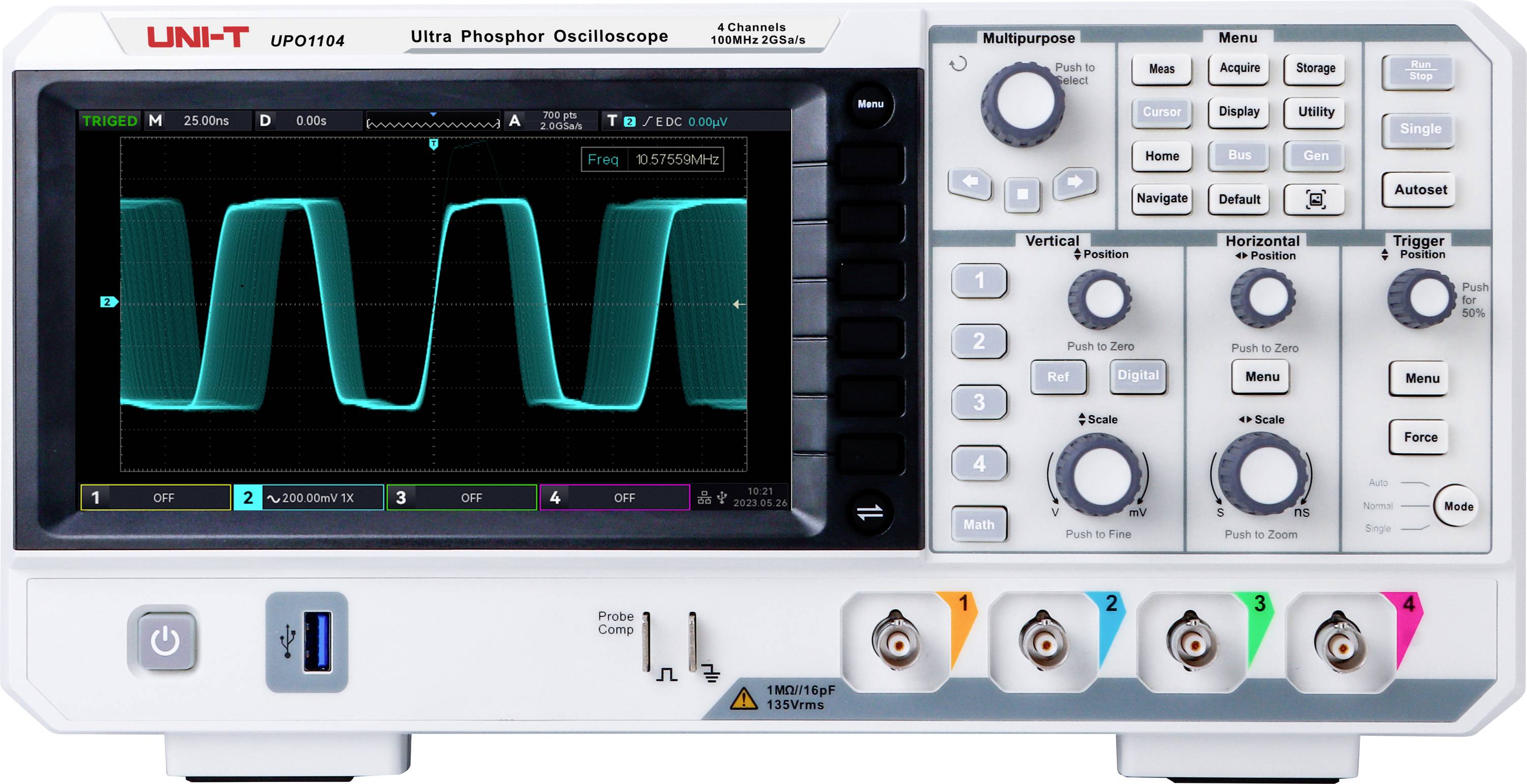

Cyfrowy oscyloskop UPO1104 wykorzystuje technologię Ultra Phosphor 2.0. Oferuje pasmo przenoszenia 100 MHz, częstotliwość próbkowania w czasie rzeczywistym do 2 GSa/s i jest wyposażony w 4 kanały. Ponadto obsługuje niezależny moduł DVM, posiada rozbudowane funkcje wyzwalania i dekodowania magistrali oraz w pełni sprzętowe dekodowanie w czasie rzeczywistym oparte na pamięci. Oscyloskop nadaje się do projektowania systemów wbudowanych, technologii pomiarowych, elektroniki użytkowej, elektroniki samochodowej, konserwacji w terenie i edukacji, a także wielu innych zastosowań.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Szerokość pasma: 100 MHz
- 4 kanały analogowe
- Częstotliwość próbkowania w czasie rzeczywistym: 2 GSa/S
- Czas narastania: poniżej 3,5 ns
- Głębokość pamięci: 56 Mpts
- Szybkość przechwytywania przebiegów: 500 000 przebiegów na sekundę
- Impedancja wejściowa: (1 MOhm ± 2%) || (16 pF ± 2 pF)
- Wyświetlacz: 7-calowy TFT-LCD
Zakres dostawy
- UPO1104 (100 MHz, 4 kanały) x 1
- Kabel zasilający x 1
- Kabel USB x 1
- Sondy pasywne UT-P04 (100 MHz) x4
Uwagi
Inne modele
- UPO1054: pasmo 50 MHz, 4 kanały analogowe, częstotliwość próbkowania 2 GSa/s, głębokość pamięci do 56 Mpts, prędkość akwizycji przebiegów 500 000 wfms/s.

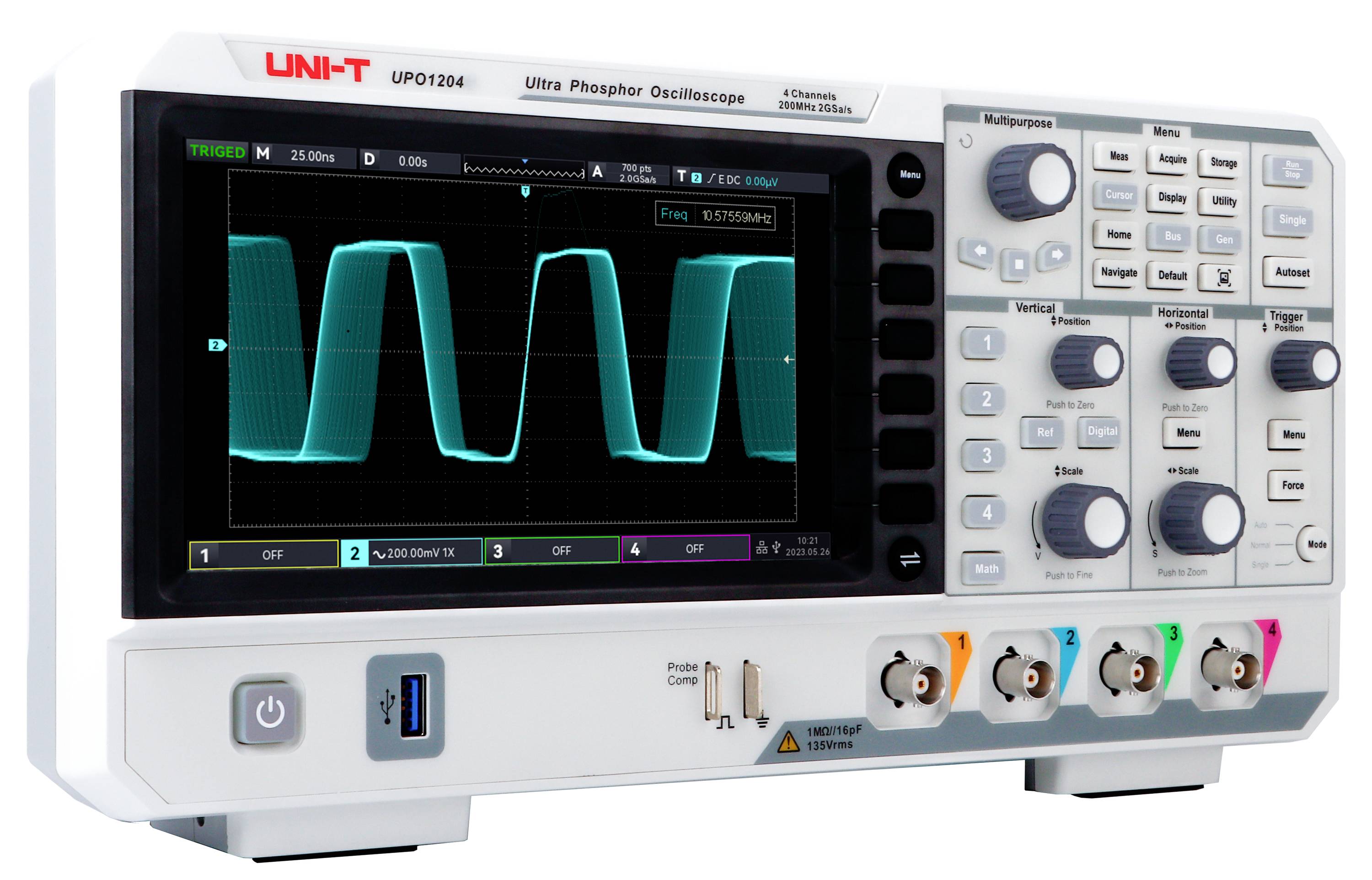

- UPO1204: pasmo 200 MHz, 4 kanały analogowe, częstotliwość próbkowania 2 GSa/s, głębokość pamięci do 56 Mpts, prędkość akwizycji przebiegów 500 000 wfms/s.
