Oscyloskop cyfrowy Uni-T UPO1204 200 MHz 2 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
10 Sztuki
Liczba
Suma (2470,73 zł / Sztuka)
2470,73 zł
3039,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 10 sztuka
Cechy produktu
Oscyloskop cyfrowy Uni-T UPO1204
- 200 MHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Technologia Ultra Phosphor 2.0, tryb Fast Acquire (do 500 000 wfm/s)
- Sprzętowe nagrywanie sygnału w czasie rzeczywistym (do 120 000 klatek)
- zintegrowany 4-bitowy woltomierz cyfrowy (DVM)
- 7-cyfrowy sprzętowy licznik częstotliwości
- Dekodowanie magistrali szeregowej (RS232/UART, I²C, SPI)
- 1 Mpts rozszerzona funkcja FFT
- Zintegrowany serwer WWW i obsługa SCPI
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
200 MHz
- Częstotliwość próbkowania na kanał
2 GSa/s
- Pomiar
178 mm
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
7 cal
- Zakres podstawy czasu
1 ns/div do 1000 s/div
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT I
CAT II 300 V
- Odchylenie pionowe
500 µV/dz do 20 V/dz
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
400 V/AC
- Zasilanie
100 - 240 V/AC
- Wymiary
(D x S x W) 107 x 306 x 170 mm
- Waga
2.5 kg
- Maksymalna ilość wejść cyfrowych
0
- Specyfikacja wyświetlacza
800 x 480 px
- Usługa kalibracji
W zestawie raport z kalibracji fabrycznej (Certyfikat zgodności)
- Szerokość produktu
306 mm
- Wysokość produktu
170 mm
- Długość produktu
107 mm

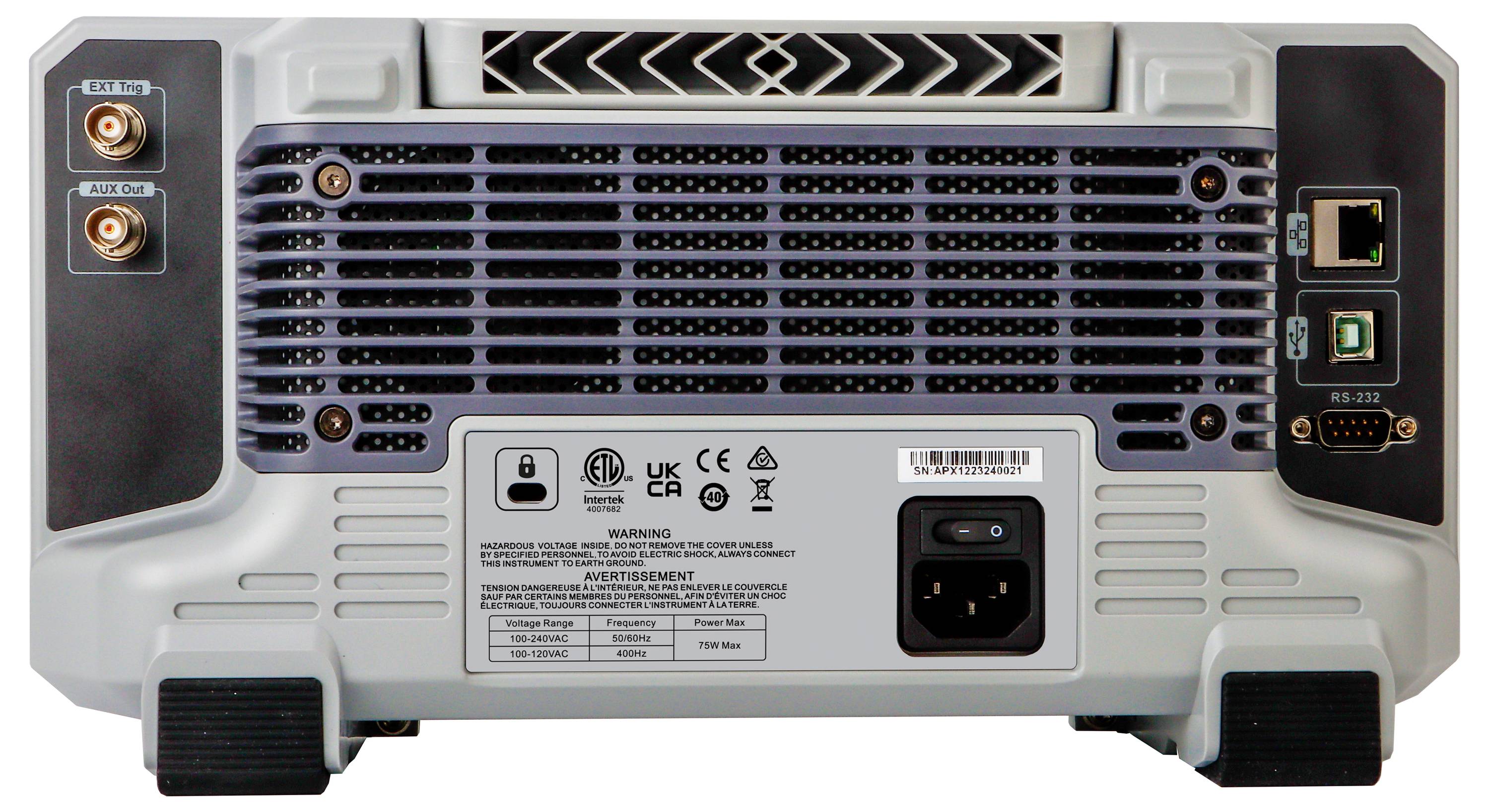

- Interfejs komponentów
USB (host)
USB (urządzenie)
LAN
- Głębokość pamięci na kanał
56 Mpts
- Model katalogowy producenta
UPO1204
Do pobrania
Karta katalogowa
Karta katalogowa 3812387 Oscyloskop cyfrowy Uni-T UPO1204 200 MHz 2 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812387 Oscyloskop cyfrowy Uni-T UPO1204 200 MHz 2 GSa/s
Opis

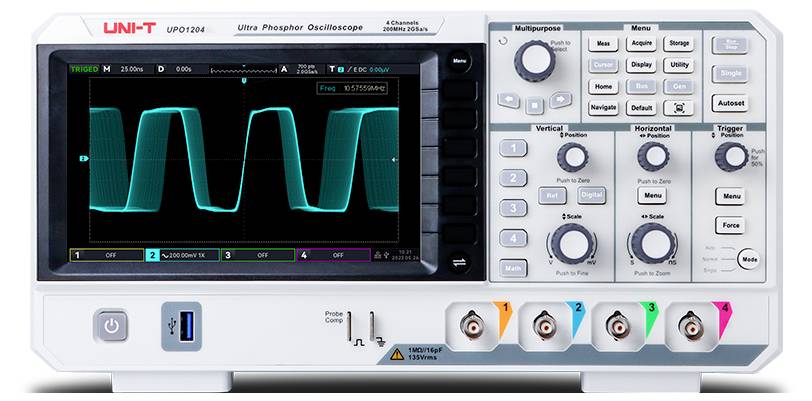

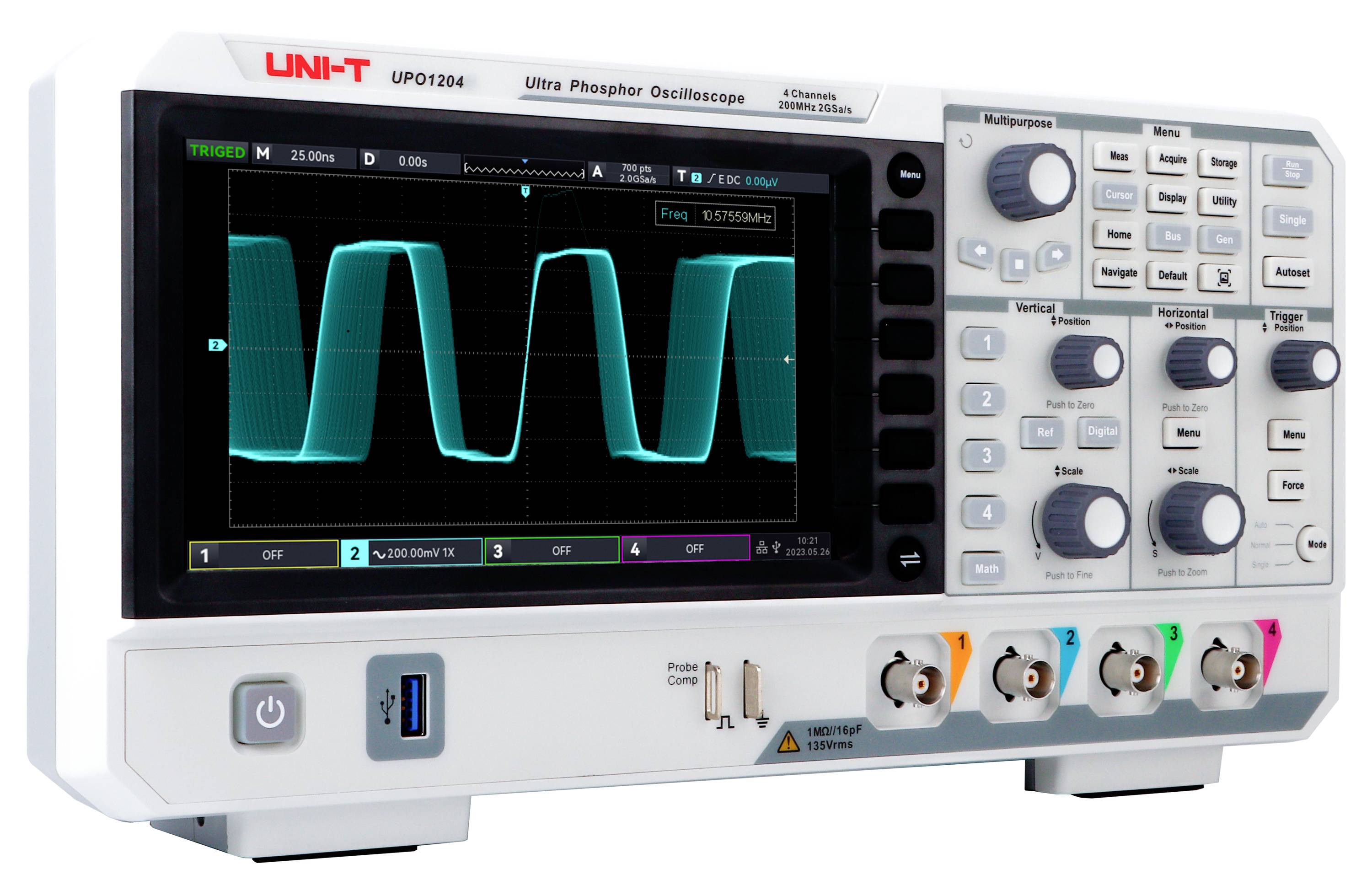

Cyfrowy oscyloskop UPO1204 wykorzystuje technologię Ultra Phosphor 2.0. Oferuje pasmo przenoszenia 200 MHz, częstotliwość próbkowania w czasie rzeczywistym do 2 GSa/s i jest wyposażony w 4 kanały. Ponadto obsługuje niezależny moduł DVM, posiada rozbudowane funkcje wyzwalania i dekodowania magistrali oraz w pełni sprzętowe dekodowanie w czasie rzeczywistym oparte na pamięci. Oscyloskop nadaje się do projektowania systemów wbudowanych, technologii pomiarowych, elektroniki użytkowej, elektroniki samochodowej, konserwacji w terenie i edukacji, a także wielu innych zastosowań.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Szerokość pasma: 200 MHz
- 4 kanały analogowe
- Częstotliwość próbkowania w czasie rzeczywistym: 2GSa/s
- Czas narastania: poniżej 1,8 ns
- Głębokość pamięci: 56 Mpts
- Szybkość przechwytywania przebiegów: 500 000 przebiegów na sekundę
- Impedancja wejściowa: (1 MOhm ± 2%) || (16 pF ± 2 pF)
- Wyświetlacz: 7-calowy TFT-LCD
Zakres dostawy
- UPO1204 (200 MHz, 4 kanały) x 1
- Kabel zasilający x 1
- Kabel USB x 1
- Sondy pasywne UT-P05(200 MHz) x4
Uwagi
Inne modele
- UPO1054: pasmo 50 MHz, 4 kanały analogowe, częstotliwość próbkowania 2 GSa/s, głębokość pamięci do 56 Mpts, prędkość akwizycji przebiegów 500 000 wfms/s.
- UPO1104: pasmo 100 MHz, 4 kanały analogowe, częstotliwość próbkowania 2 GSa/s, głębokość pamięci do 56 Mpts, prędkość akwizycji przebiegów 500 000 wfms/s.
