PCE Instruments PCE-CTI 10-ICA Miernik cęgowy Kalibracja (ISO) cyfrowy rejestrator danych, pomiar pojazdu, IP65, tester

Cęgi prądowe to idealne urządzenie pomiarowe do pomiaru napięć do 1500 V AC/DC i prądów do 1000 A AC/DC. Pomiar prądu przy użyciu cęgów prądowych jest indukcyjny. W tym celu przewód zasilający umieszcza się w cęgach prądowych. Ma to tę szczególną zaletę, że prąd można mierzyć podczas pracy. Dzięki temu cęgi prądowe nadają się do zastosowań takich jak prace konserwacyjne systemów fotowoltaicznych. Systemy fotowoltaiczne składają się z wielu różnych ogniw słonecznych połączonych szeregowo. W tym przypadku cęgów prądowych można użyć do pomiaru poszczególnych prądów w poszczególnych rzędach, aby zawęzić możliwe błędy.

Oprócz normalnego pomiaru napięcia i prądu, cęgi prądowe umożliwiają również pomiar prądu udarowego. Prądy rozruchowe to prądy, które są szczególnie wysokie w momencie włączenia. Prądy te powstają na przykład podczas uruchamiania silników do systemów wentylacyjnych lub podczas włączania oświetlenia stadionu. Pomiar za pomocą cęgów prądowych jest szczególnie istotny przy wymiarowaniu linii zasilających i bezpieczników. Przetwornice częstotliwości to przetworniki, które wyprowadzają napięcie po stronie pierwotnej ze zmienioną częstotliwością i amplitudą po stronie wtórnej. Funkcja pomiaru cęgami prądowymi i przemiennikiem częstotliwości (VFD) pozwala również na pomiary do częstotliwości 45 Hz... Wykonany zostanie test 1 kHz.

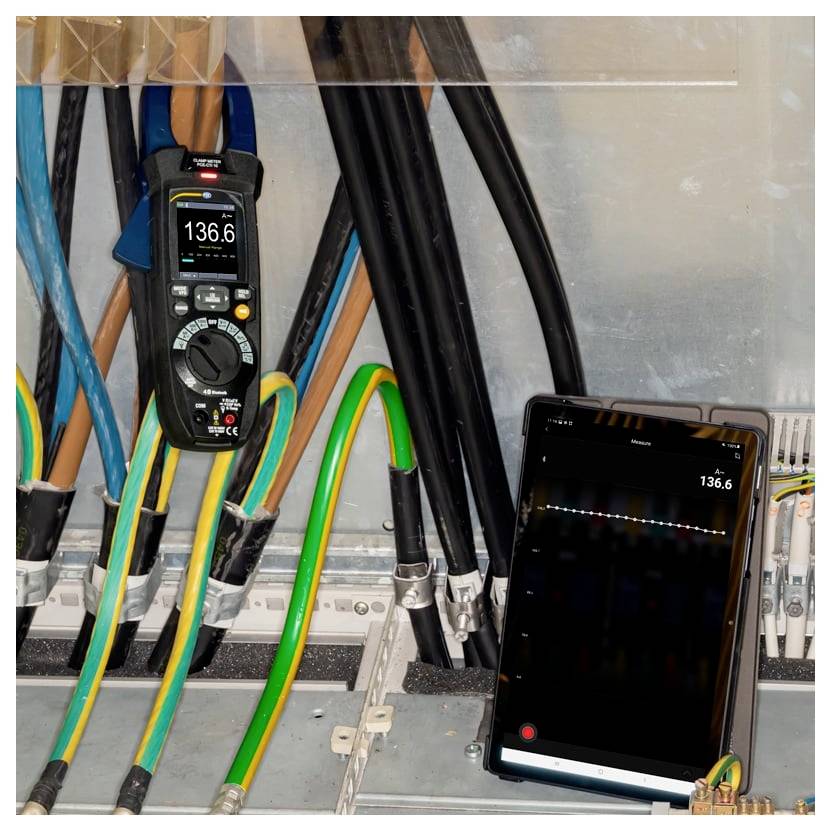

Dodatkowo cęgi prądowe posiadają interfejs Bluetooth 4.0. Ten interfejs cęgów prądowych umożliwia nawiązanie połączenia z urządzeniem z systemem Android i iOS. Bezpłatna aplikacja „Meterbox Pro” umożliwia wyświetlanie i zapisywanie wartości zmierzonych cęgami prądowymi w celu późniejszej analizy.

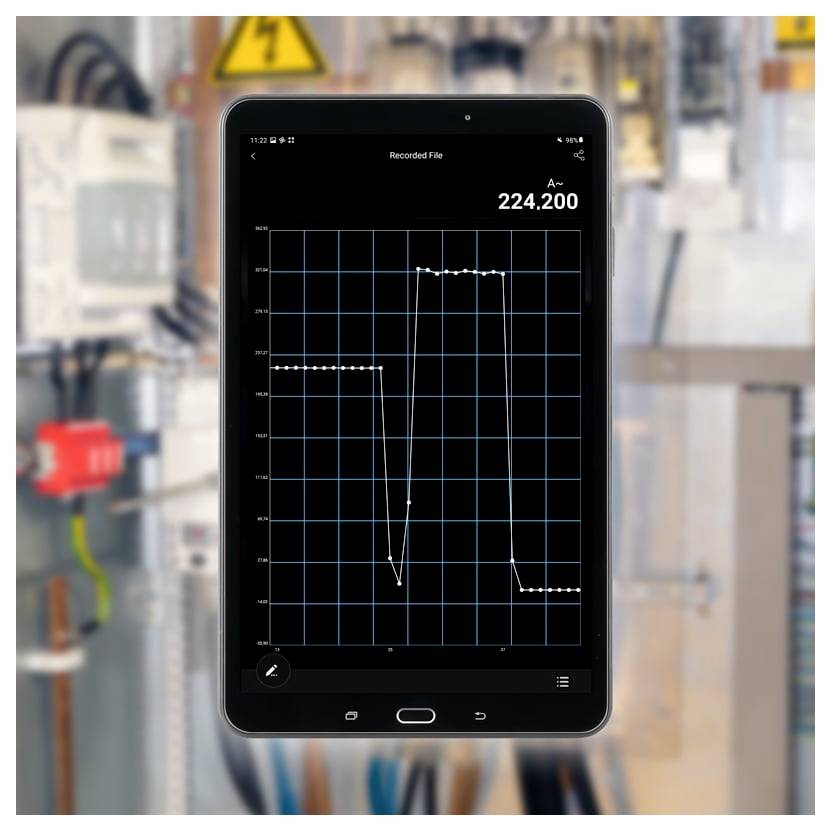

Funkcja rejestrowania danych umożliwia cęgom prądowym zapisywanie wszystkich mierzonych wartości w dowolnym, ustawionym odstępie czasu. Po dokonaniu pomiaru wartości można przedstawić graficznie za pomocą cęgów prądowych. Każdy pojedynczy punkt pomiarowy można również odczytać osobno na cęgach prądowych. Cęgi prądowe mają pojemność pamięci 16 grup i całkowitą pojemność pamięci 100 000 odczytów. Cęgi prądowe zapisują zmierzoną wartość wraz z datą i godziną.

Cęgi prądowe można rozbudować o opcjonalne cęgi prądowe. Dodatkowe cęgi prądowe są elastyczne i dlatego można je dostosować do danego zadania pomiarowego. Dzięki rozszerzonym cęgom prądowym można wykonywać pomiary prądu przemiennego o natężeniu do 3000 A. Elastyczny miernik prądu podłącza się do wejścia napięciowego miernika prądu. Wartość napięcia jest następnie przekształcana przez cęgi prądowe na użyteczną wartość prądu i wyświetlana na ekranie.

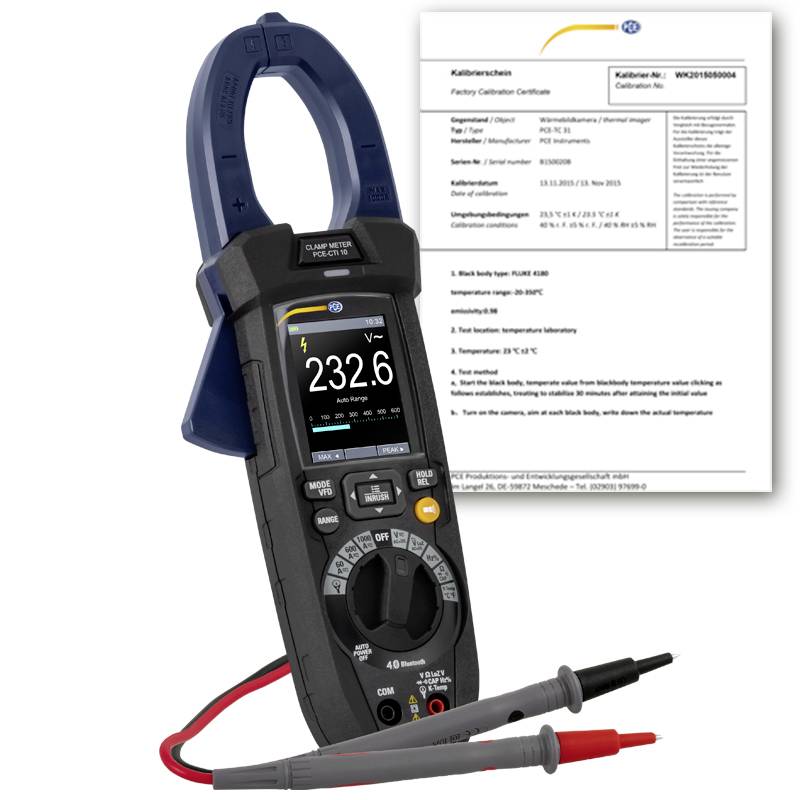

Ze względu na swoje różnorodne funkcje i duży zakres pomiarowy, cęgi prądowe wykorzystywane są na przykład do kontroli systemów fotowoltaicznych, elektrowni wodnych, elektrowni wiatrowych, a także przy montażu przenośnych maszyn elektrycznych. Opcjonalnie cęgi prądowe mogą być wyposażone w certyfikat kalibracji ISO.

Opis tego produktu został przetłumaczony automatycznie.
