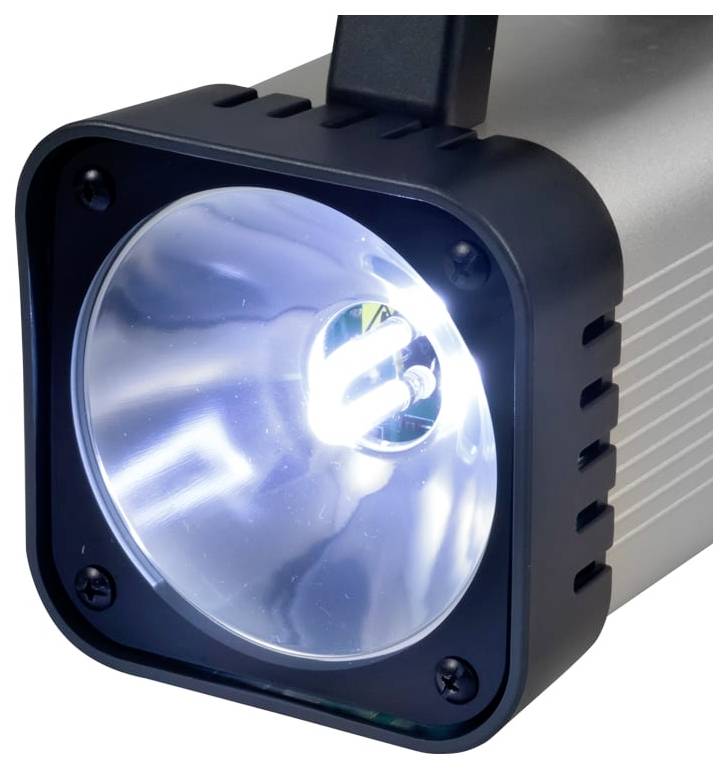

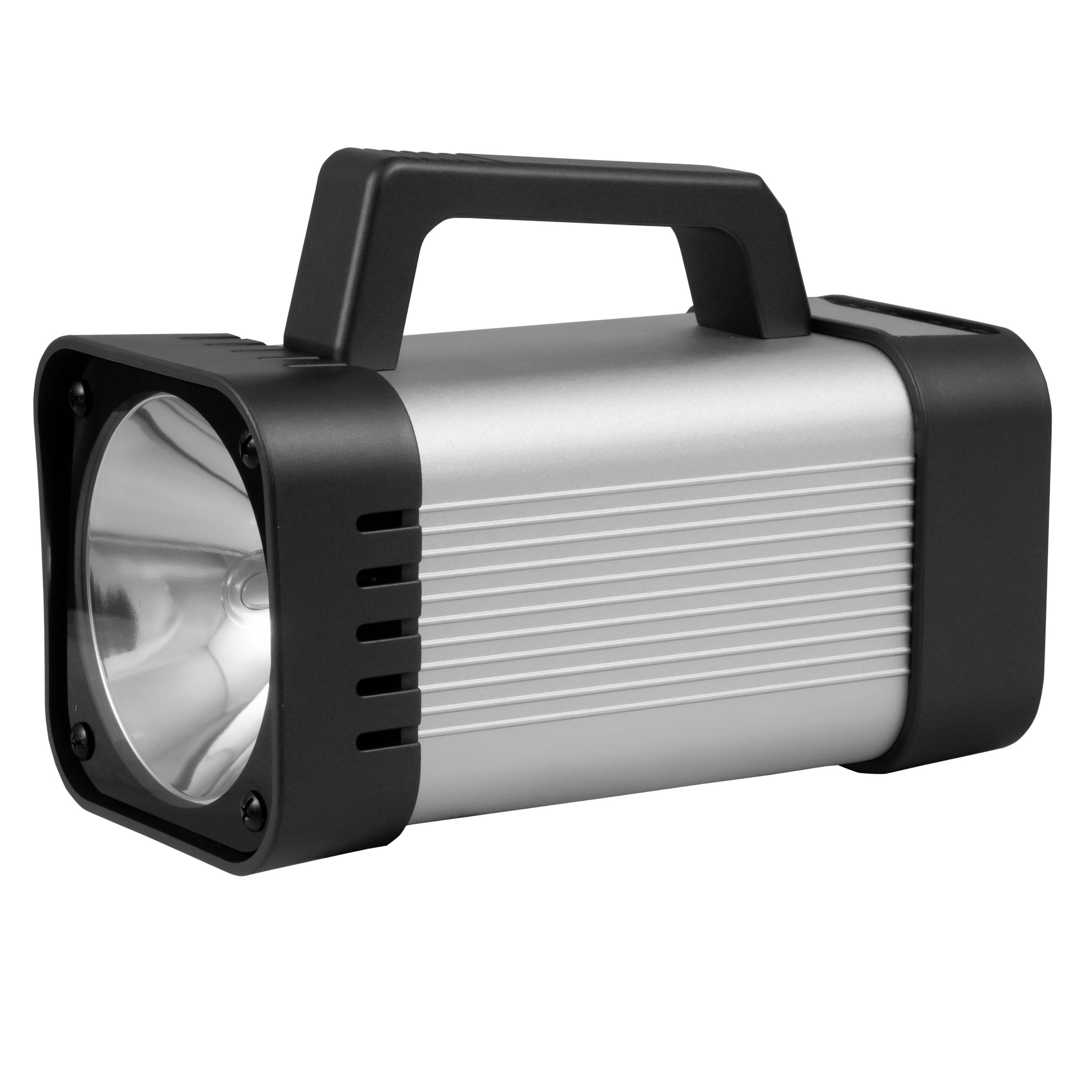

PCE Instruments PCE-DSX 20 Stroboskop LED biały

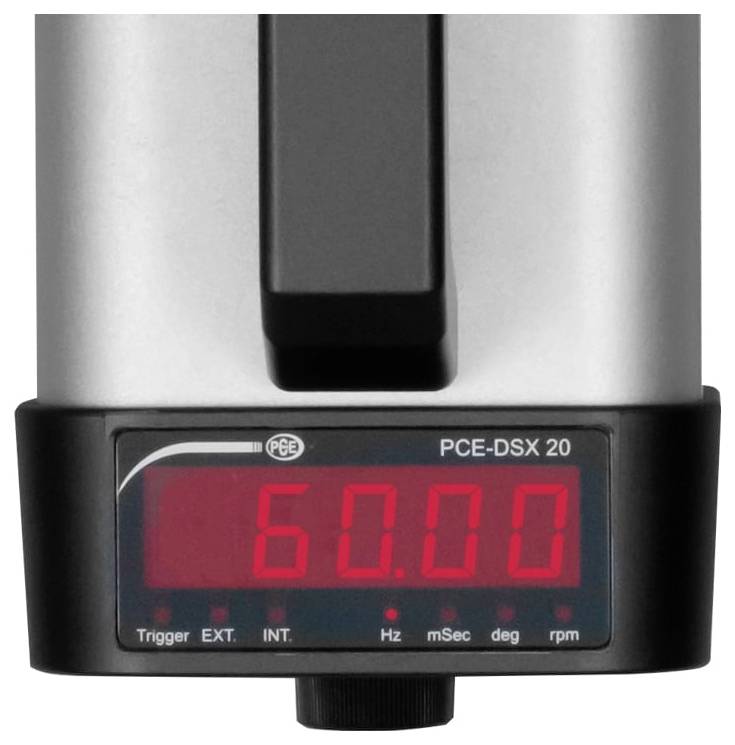

Cyfrowy stroboskop jest zwykle używany do pomiaru prędkości lub wibracji lub do obserwacji ruchu. Ten cyfrowy stroboskop ma niewielką konstrukcję i niewielką wagę. Oznacza to, że cyfrowy stroboskop można z łatwością wykorzystać nawet do pomiarów w trudno dostępnych miejscach. Urządzenie jest idealnym narzędziem dla praktyków. Częstotliwość błysków ustawia się za pomocą pokrętła na cyfrowym stroboskopie i wyświetla na cyfrowym wyświetlaczu. Dzięki cyfrowemu stroboskopowi możliwa jest ciągła praca.

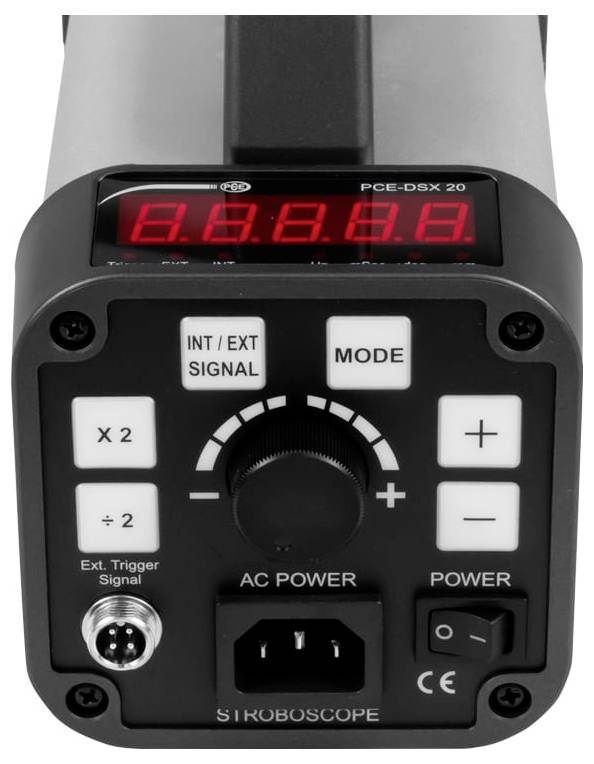

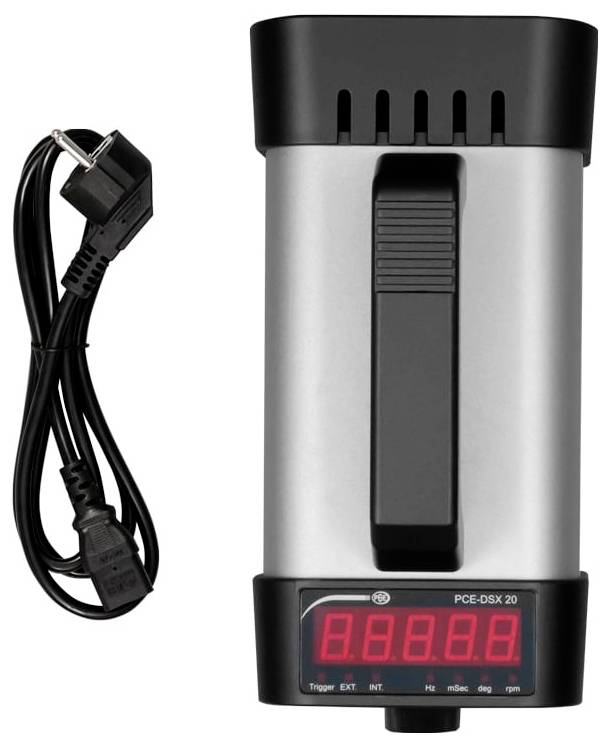

Urządzenie posiada również wejście wyzwalające, które umożliwia zewnętrzne wyzwalanie lub synchronizację. Napięcie zasilania jest dostarczane przez kabel sieciowy. Za pomocą klawiatury można wybrać połowę lub podwójną prędkość.
Obszary zastosowania:
Ten cyfrowy stroboskop jest idealnym narzędziem dla techników serwisowych i personelu zajmującego się konserwacją systemów i maszyn przemysłowych. Sprawdź prędkość, synchronizację lub uwidocznij błędy, których nie widać gołym okiem - optycznie zatrzymaj procesy.
Stroboskop sprawdza się od lat w wielu procesach przemysłowych, ale także w badaniach i rozwoju:
na systemach rozlewniczych i maszynach etykietujących browarów i producentów wody mineralnej

na maszynach papierniczych i drukarskich: Stroboskop cyfrowy służy do wykrywania rejestru przy prędkościach powyżej 60 m/min. Sieć jest oglądana za pomocą cyfrowego stroboskopu, zanim zostanie zwinięta. Za pomocą cyfrowego stroboskopu można wizualnie uwidocznić nawet najmniejsze błędy procesu, takie jak pulsacje. Poniższe zdjęcie zostało zrobione na drucie sitowym maszyny papierniczej. Wszystkie paski i przyssawki poniżej sita biegnące wzdłuż tych pasków działały idealnie, z wyjątkiem jednego. Oczywiście nie było to widoczne wizualnie. W przypadku cyfrowego stroboskopu źródło błędu identyfikowano na podstawie bardzo drobnych oznaczeń na gotowym papierze.

na maszynach tkackich w fabrykach tekstylnych

w branży motoryzacyjnej

w maszynach i silnikach szybkoobrotowych: Stroboskop cyfrowy służy przede wszystkim do określenia prędkości, jak widać na rysunku obok. Jest często używany do sprawdzania lub porównywania prędkości dużych, szybkich maszyn z danymi z systemu sterowania procesem lub wartością prędkości wskazywaną na wyświetlaczu cyfrowym, który zwykle pochodzi z napędu. Dodatkowo wał jest sprawdzany pod kątem współśrodkowości. Dzięki temu cyfrowy stroboskop jest optymalnym narzędziem do kontroli silników, wałów, pasków napędowych, cylindrów… wszystkiego, co obraca się podczas pracy.

w systemach wentylacyjnych w branży klimatyzacyjnej

w systemach walcowania taśm w przemyśle stalowym

Cyfrowy stroboskop jest idealnym narzędziem wszędzie tam, gdzie używane są części obrotowe lub w procesach produkcyjnych na dużą skalę.

Wskazówki dotyczące zapobiegania wypadkom podczas korzystania ze stroboskopu cyfrowego:
Wszystkie obiekty zatrzymane wizualnie za pomocą cyfrowego stroboskopu poruszają się z dużą prędkością. Dlatego zawsze zachowuj bezpieczną odległość i nie dotykaj badanego obiektu.

Ogólne informacje na temat korzystania ze stroboskopów cyfrowych
Poniższe obrazy pokazują, jak prawidłowo używać cyfrowego stroboskopu, aby uzyskać prawidłowe wartości lub optymalny nieruchomy obraz lub jaka jest przyczyna, na przykład podwójna prędkość (zamiast 110/min jest to 220/min). Prawidłowa procedura ma oczywiście zastosowanie ogólnie, nawet jeśli mamy do czynienia tylko z przykładem napędu i wału napędowego. Przyglądając się tylko jednemu napędowi pasowemu, łatwo jest uzyskać wizualny zatrzymanie (zawsze jest jakieś widoczne miejsce, do którego można ustawić cyfrowy stroboskop). Oglądając kilka pasków klinowych za pomocą cyfrowego stroboskopu, należy w miarę możliwości, np. podczas postoju maszyny w celu naprawy lub konserwacji, zaznaczyć kredą linię odniesienia prostopadle do kierunku ruchu wszystkich pasków.

Przykład pomiaru na wale:
Jeżeli wał z wirnikiem jest dobrze lub optymalnie wycentrowany, rzeczywistą prędkość należy zawsze mierzyć na postoju. Jeśli jednak wirnik ma bicie osiowe lub niewyważenie, za pomocą cyfrowego stroboskopu zmierzysz na przykład dwukrotnie większą prędkość. Fakt ten bardzo często prowadzi do błędnych ocen w terenie.
