PCE Instruments PCE-IT414 Miernik rezystancji izolacji
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
2 Sztuki
Liczba
Suma (4031,71 zł / Sztuka)
4031,71 zł
4959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 2 sztuka
Cechy produktu
Urządzenie do pomiaru izolacji PCE-IT414
- 6-cyfrowy wyświetlacz LCDPomiar zgodnie z VDE 0413 część 1Napięcie kontrolne do 10 000 V EMV: EN 50081- 1, EN 50082- 1 Bezpieczeństwo IEC-1010-1; KAT. III IEC-1010-1/ EN 61010-1
Dane techniczne
- Dane techniczne testera izolacji Napięcie probiercze DC 1000 / 2500 / 5000 / 10000 V Zakresy pomiarowe izolacji / napięcie probiercze 60 GΩ / 1000 V 150 GΩ / 2500 V 300 GΩ / 5000 V 600 GΩ / 10000 V Dokładność: ±5 % Moc wyjściowa 1 W maks. Rezystancja izolacji pomiędzy linią elektryczną a obudową 2000 MΩ / 2000V Napięcie wytrzymywane między obwodem a obudową 700 V AC przez maks. 1 minutę Obwód ostrzeżenia wstępnego AC przy napięciach > 450 V AC Zasilanie 8 baterii 1,5 V Wymiary 250 x 110 x 190 mm (szer. x wys. x gł.) Waga 1,5 kg
- Rodzaj produktu
Miernik rezystancji izolacji
fabryczna (bez certyfikatu)
Do pobrania
Karta katalogowa
Karta katalogowa 2452483 PCE Instruments PCE-IT414 Miernik rezystancji izolacji
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452483 PCE Instruments PCE-IT414 Miernik rezystancji izolacji
Opis

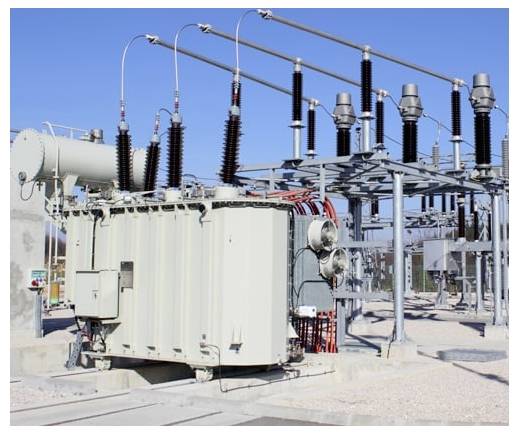

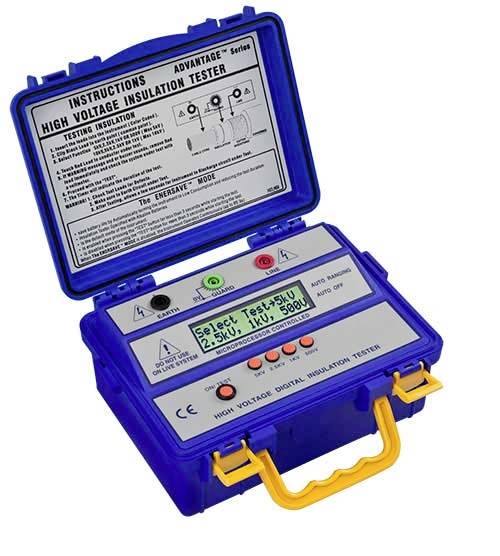

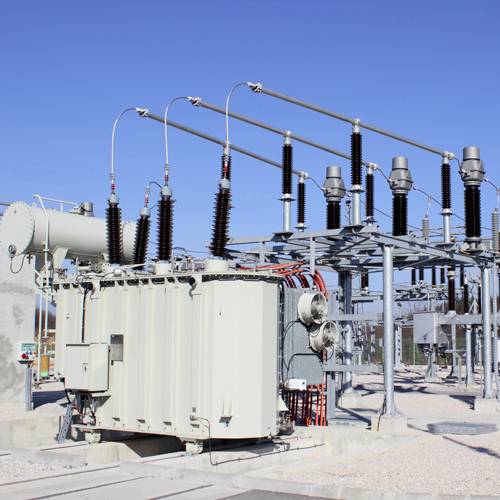

Tester izolacji PCE-IT414 jest częścią serii bardzo dokładnych, wytrzymałych urządzeń testujących z 6-cyfrowym wyświetlaczem. Ten wysokonapięciowy tester izolacji został specjalnie opracowany do użytku w terenie i do pracy w trudnych warunkach pomiarowych. Zintegrowany obwód zabezpieczający zapobiegający błędom pomiaru spowodowanym prądem upływowym jest jedną z zalet. Tester izolacji wyposażony jest w mikroprocesor CMOS oraz posiada akustyczny i optyczny sygnał alarmowy. Ten wysokonapięciowy tester izolacji umożliwia pracę z napięciami probierczymi 10 kV. Dzięki temu jest w stanie przeprowadzić skuteczny pomiaru izolacji w urządzeniach wysokiego napięcia. Nieograniczona dokładność kalibracji testera izolacji PCE-IT414 jest gwarantowana, ponieważ jest fabrycznie skalibrowany do bardzo dokładnych pomiarów cyfrowych (przechowywanych w obwodach EEPROM). Tylko nieliczne urządzenia do pomiaru izolacji oferują napięcie probiercze 10 kV i to po znacznie wyższych cenach. Definicja rezystancji izolacji: Jest to rezystancja w omach w systemach elektrycznych. Ma to ogromne znaczenie dla ochrony osobistej przed porażeniem elektrycznym oraz zapobiegania lub unikania szkód materialnych spowodowanych niekontrolowanym przepływem prądów zwarciowych. Stan izolacji jest sprawdzany i oceniany za pomocą pomiarów izolacji.
Zakres dostawy

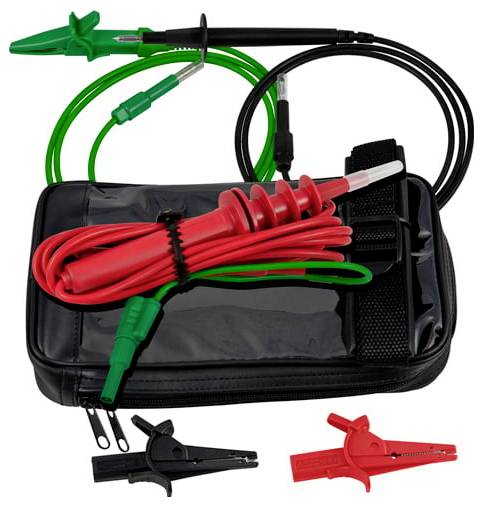

- 1 x tester izolacji PCE-IT4141 x silikonowe przewody pomiarowe oznaczone kolorami1 x integralnie chroniona sonda ultra wysokiego napięcia ze współosiowym przewodem silikonowym8 baterii AAA1 x instrukcja obsługiPrzeprowadzenie pomiaru izolacji za pomocą testera izolacji: Wyłączyć napięcie.Usunąć mostek między N i PE.Wyłączyć wyłączniki, bezpieczniki, przełączniki FI, odbiorniki.Podłączyć przewody pomiarowe między przewodem zewnętrznym a PE, włączyć tester izolacji i dokonać pomiaru.Sensowne jest również mierzenie między przewodami zewnętrznymi, aby móc lepiej wykrywać uszkodzenia lub starzenie się kabli.Minimalne wartości rezystancji izolacji muszą wynosić 0,25 M omów dla napięcia pomiarowego 250 V DC, 0,5 M omów dla 500 V DC i 1 M omów dla 1000 V DC.
