PCE Instruments PCE-ITM 20 Multimetr cyfrowy IP67 CAT IV 600 V

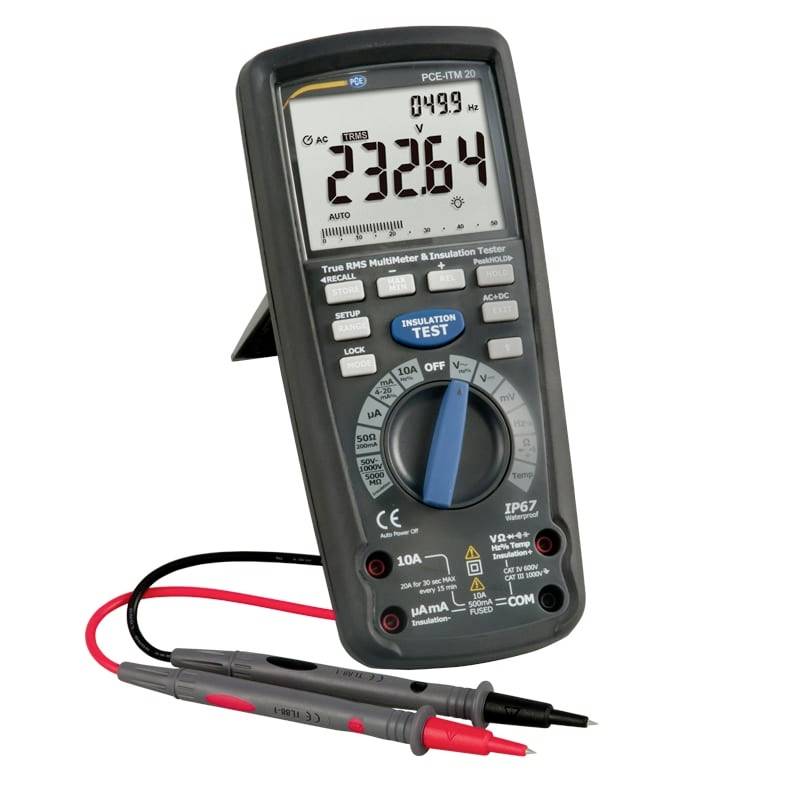

Multimetr cyfrowy z sondami pokazujący odczyt 232.64 i 049.9 Hz u góry, ustawiony na tryb pomiaru na pokrętle.

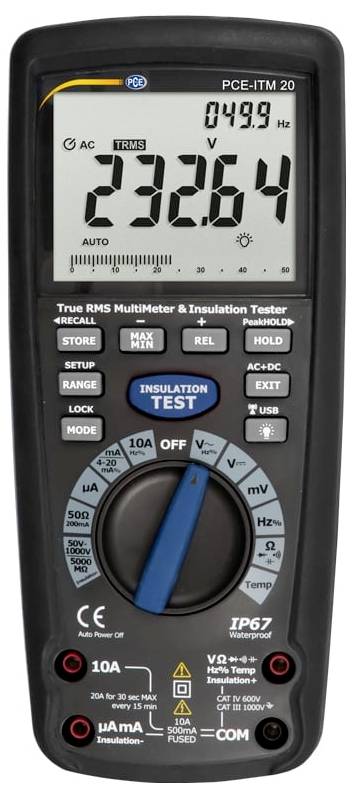

Ręczny cyfrowy multimetr i tester izolacji pokazujący 232,64 V AC i 49,9 Hz, z centralnym pokrętłem wyboru i przyciskami testowymi.

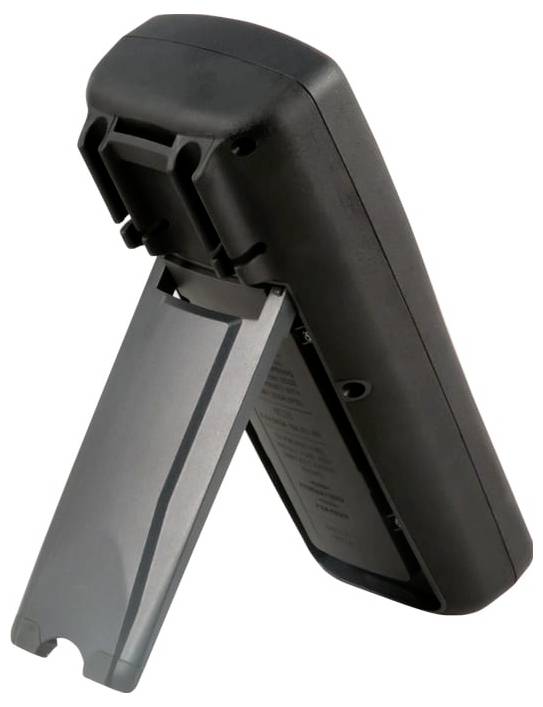

Czarne urządzenie elektroniczne ze składanym szarym stojakiem, pokazane od tyłu na białym tle.

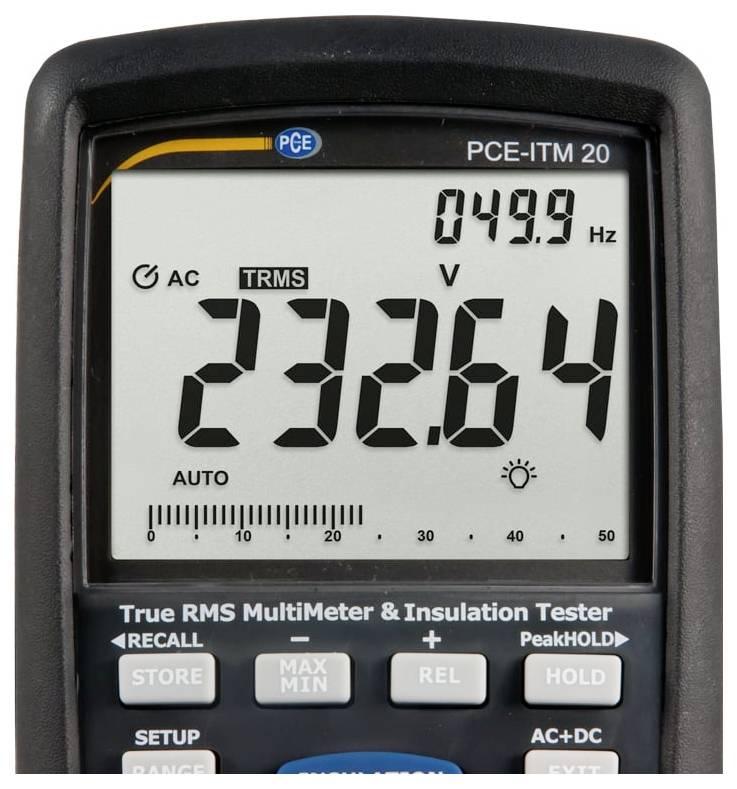

Cyfrowy miernik uniwersalny wyświetlający napięcie AC RMS 232,64 V i częstotliwość 49,9 Hz.

Mechanik w niebieskich kombinezonach używa lampki testowej i sondy do sprawdzenia instalacji elektrycznej pojazdu na podnośniku.

Mechanik sprawdza elektronikę za pomocą urządzenia diagnostycznego, pracując pod samochodem na podnośniku w warsztacie.

1/6

Karta katalogowa (PDF)

Dostawa w pon. 12.10

37 Sztuki

Liczba

Sztuki

Suma (1405,69 zł / Sztuka)

1405,69 zł

1729,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Amperomierz PCE-ITM 20

Automatyczny wybór zakresuPomiar pojemnościZintegrowany tester izolacjiDuży wyświetlacz LCDPodświetlenie ekranuPamięć wewnętrznaFunkcja holdzgodnie z IEC 1010, CAT III 1000 V, CAT IV 600 VPomiar częstotliwości

Dane techniczne

Tester izolacji napięcie testowe / prąd testowy Zakres pomiarowy Rozdzielczość Dokładność 50 V 1 mA @ 50 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (4% + 20 cyfr) 5 ... 50 MΩ 0,001 MΩ ± (4% + 20 cyfr) 50 ... 500 MΩ 0,01 MΩ ± (4% + 20 cyfr) 500 ... 1000 MΩ 0,1 MΩ nieokreślone 125 V / 1 mA @ 125 kΩ 0,01 ... 5 MΩ 0,001 MΩ ± (2% + 20 cyfr) 5 ... 50 MΩ 0,001 MΩ ± (2% + 20 cyfr) 50 ... 500 MΩ 0,01 MΩ ± (3% + 20 cyfr) 500 .... 5000 MΩ 0,1 MΩ ± (4% + 20 cyfr) 250 V / 1 mA @ 250 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2% + 20 cyfr) 5 ... 50 MΩ 0,001 MΩ ± (2% + 20 cyfr) 50 ... 500 MΩ 0,01 MΩ ± (3% + 20 cyfr) 500 ... 5000 MΩ 0,1 MΩ ± (4% + 20 cyfr) 500 V / 1 mA @ 500 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2% + 20 cyfr) 5 ... 50 MΩ 0,001 MΩ ± (2% + 20 cyfr) 50 ... 500 MΩ 0,01 MΩ ± (3% + 20 cyfr) 500 ... 5000 MΩ 0,1 MΩ ± (4% + 20 cyfr) 1000 V / 1 mA @ 1000 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2% + 20 cyfr) 5 ... 50 MΩ 0,001 MΩ ± (2% + 20 cyfr) 50 ... 500 MΩ 0,01 MΩ ± (3% + 20 cyfr) 500 ... 5000 MΩ 0,1 MΩ ± (4% + 20 cyfr) Prąd zwarciowy 1,5 mA Multimetry Zakres pomiarowy Rozdzielczość Dokładność Wartość mierzona 50mV 0,001mV ± (0,06%+ 20 cyfr) Napięcie stałe 500 mV 0,01 mV ± (0,06%+ 6 cyfr) 5 V 0,0001 V ± (0,06% + 4 cyfry) 50 V 0,001 V ± (0,06% + 4 cyfry) 500 V 0,01 V ± (0,06%+ 4 cyfry) 1000 V 0,1V ± (0,1% + 3 cyfry) Napięcie zmienne 50 mV 0,001 mV ± (1% + 50 cyfr) AC + DC 500 mV 0,01 mV ± (1% + 50 cyfr) 50.... 1000 Hz 5 V 0,0001 V ± (1% + 30 cyfr) 50 V 0,001 V ± (1% + 30 cyfr) 500 V 0,01 V ± (1% + 30 cyfr) 1000 V 0,1 V ± (1% + 30 cyfr) Podana dokładność odnosi się do 5 ... 100 % zakresu pomiarowego Zakres pomiaru prądu stałego Dokładność rozdzielczości 500 µA 0,01 µA ± (0,5% + 3 cyfry) 5000 µA 0,1 µA ± (0,5% + 3 cyfry) 50 mA 0,001 mA ± (0,5% + 3 cyfry) 500 mA 0,01 A ± (0,5% + 3 cyfry) 10 A 0,001A ± (0,5% + 3 cyfry) Prąd przemienny 500 µA 0,01 µA ± (1% + 30 cyfr) AC + DC 5000 µA 0,1 µA ± (1% + 30 cyfr) 50.... 1000 Hz 50 mA 0,001 mA ± (1% + 30 cyfr) 500 mA 0,01 A ± (1% + 30 cyfr) 10 A 0,001 A ± (1% + 30 cyfr) Podana dokładność odnosi się do prądu przemiennego przy 5 .. 100 % zakresu pomiarowego Rezystancja Zakres pomiarowy Rozdzielczość Dokładność 50 Ω 0,01 Ω ± (0,2% + 20 cyfr) 500 Ω 0,1 Ω ± (0,1% + 10 cyfr) 5 kΩ 0,0001 kΩ ± (0,1% + 3 cyfry) 50 kΩ 0,001 kΩ ± (0,1% + 3 cyfry) 500 kΩ 0,01 kΩ ± (0,1% + 3 cyfry) 5 MΩ 0,001 MΩ ± (1% + 10 cyfr) 50 MΩ 0,001 MΩ ± (1,5% + 50 cyfr) Pojemność 50 nF 0,001 nF ± (1,5% + 50 cyfr) 50 nF 0,01 nF ± (1,5% + 10 cyfr) 500 nF 0,1 nF ± (1,5% + 10 cyfr) 5 µF 0,001 µF ± (1,5% + 5 cyfr) 50 µF 0,01 µF ± (1,5% + 5 cyfr) 500 µF 0,1 µF ± (1,5% + 5 cyfr) 5 mF 0,001 mF ± (3 % + 30 cyfr) 10 mF 0,01 mF ± (3% + 30 cyfr) Częstotliwość 50 Hz 0,001 Hz ± (0,02% + 3 cyfry) (elektronika) 500 Hz 0,01 Hz ± (0,02% + 3 cyfry) 5 kHz 0,0001 kHz ± (0,02% + 3 cyfry) 50 kHz 0,001 kHz ± (0,02% + 3 cyfry) ) 500kHz 0,01kHz ± (0,02% + 3 cyfry) 5MHz 0,0001MHz ± (0,02% + 3 cyfry) 50MHz 0,001MHz ± (0,02% + 3 cyfry) 100MHz 0,01MHz nieokreślone Czułość: 0.8V RMS min @ 20%... 80% cykl pracy < 100kHz 5V RMS min @ 20%... 80 % > 100 kHz Zakres pomiarowy Rozdzielczość Dokładność Częstotliwość (elektryczna) 40 Hz ... 10 kHz 0,01 1 Hz ... ± (0,1 %) 0,001 kHz Cykl pracy 0,1 ... 99,9% 0,01% ± (1,2% + 2 cyfry) Szerokość impulsu 100 µS... 100 ms Częstotliwość: 5 Hz ... 150 kHz; Temperatura - 58... 2462 °F 0,1 °F ± (0,5 % + 7 °F) Typ K Termopara -50 ... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4 ... 20 mA % -25 ... 125% 0,01% ± 50 cyfr Rezystancja 50 Ω Zakres 50 Ω 0,001 Ω ± (1% + 20 zliczeń) 500 Ω 0,01 Ω ± (1% + 20 zliczeń) Napięcie obwodu otwartego: 5 V Zabezpieczenie przeciążeniowe 250 V Ogólne informacje o multimetrze izolacji Pamięć na 9999 punktów pamięci Obudowa Obudowa z podwójną formą, IP67 (wodoszczelna i pyłoszczelna) Odporność na upadek z 2 m Test diody Prąd kontrolny 0,9 mA Napięcie jałowe 2,8 ma Test ciągłości Sygnał dźwiękowy przy rezystancji < 35 Ω / prąd pomiarowy < 0,35 mA Rozpoznawanie wartości szczytowej > 1ms Czujnik temperatury: termopara typu K Impedancja wejściowa napięcie DC: > 10 MΩ Napięcie AC: > 9 MΩ sprzężenie AC TRMS Pasmo napięcia AC 50 Hz ... 1 kHz Crest Współczynnik< 3 przy 500 V < 1,5 przy 1000 V Wyświetlacz LCD podświetlany 50000 cyfr z bargrafem Automatyczne wyłączanie po 15 minutach pomiaru/aktualizacji Wyświetlacz 10 Hz Zasilanie 6 x bateria AA 1,5 V Bezpieczniki mA,µA: 0,5 A / 1000 V Ceramiczny szybki A: 10 A / 1000 V ceramiczny szybki Warunki pracy 5... 40 °C / maks. 80% RH Warunki przechowywania -20 ... 60°C / maks. 80% wilg. wzgl Wysokość robocza maks. 2000 m Waga: ok. 720 g Wymiary 220x95x50mm Bezpieczeństwo EN61010-1 IEC 61010-1 część 2 (2001) CAT IV 600 V, CAT III 1000 V UL 61010-1 część 2 (2004) CAN/CSA C22.2 nr 6110-1 część 2 (2004) UL 61010B-2-031 Część 1 (2003)

Rodzaj produktu: Multimetr

Minimalny zakres pomiarowy A/AC: 0 µA

Maksymalny zakres pomiarowy A/AC: 500 µA

Dokładność podstawowa (+/-): 1 %

Wysokość produktu: 50 mm

Szerokość produktu: 95 mm

Długość produktu: 220 mm

Waga: 720 g

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT IV 600 V

Pomiar natężenia: AC

Model katalogowy producenta: PCE-ITM 20

Rodzaj wyświetlacza: cyfrowy

Wymiary: (D x S x W) 220 x 95 x 50 mm

Specyfikacja multimetru: IP67

Do pobrania

Karta katalogowa

Karta katalogowa 2452487 PCE Instruments PCE-ITM 20 Multimetr cyfrowy IP67 CAT IV 600 V

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452487 PCE Instruments PCE-ITM 20 Multimetr cyfrowy IP67 CAT IV 600 V

Opis

Amperomierz PCE-ITM 20: Multimetr izolacji to multimetr i tester izolacji w jednym urządzeniu pomiarowym / napięcie pomiarowe do 1000 V / duży wyświetlacz LCD / pomiar temperatury / pomiar częstotliwości / pamięć wewnętrzna / CAT IV 600 V / IP67. Ten multimetr izolacji PCE-ITM 20 łączy wszechstronny multimetr izolacji z testerem izolacji. Oprócz zwykłych mierzonych zmiennych, takich jak napięcie, prąd i rezystancja, ten multimetr izolacji jest również wyposażony w pomiar częstotliwości i pojemności. Temperaturę można również zmierzyć za pomocą termopary znajdującej się w zakresie dostawy. Automatyczny wybór zakresu (autorange) pozwala na szybką i bezpieczną pracę z multimetrem izolacji, a duży wyświetlacz LCD z podświetleniem zapewnia dobrą czytelność. Najważniejszym elementem tego multimetru izolacji jest zintegrowany tester izolacji. Rezystancje izolacji do 5000 MΩ (5 GΩ) mierzone są napięciami probierczymi do 1000 V. Multimetr izolacji może również bezpośrednio mierzyć wartość PI i DAR. Dzięki temu za pomocą multimetru izolacyjnego można szybko określić wartość izolacji badanego obiektu. Ponadto ten multimetr izolacji ma pamięć wewnętrzną. Daje to możliwość wywołania i zapisania zapisanych wartości pomiarowych do późniejszej analizy na wyświetlaczu.

Zakres dostawy

1 x amperomierz PCE-ITM 20 1 para przewodów pomiarowych 1 x zacisk krokodylkowy z przewodem 1 x adapter termopary 1 x termopara typu K 6 baterii AA 1,5 V 1 x instrukcja obsługi
