PCE Instruments PCE-SCI-D PCE-SCI-D Transformator izolacyjny 1 szt.

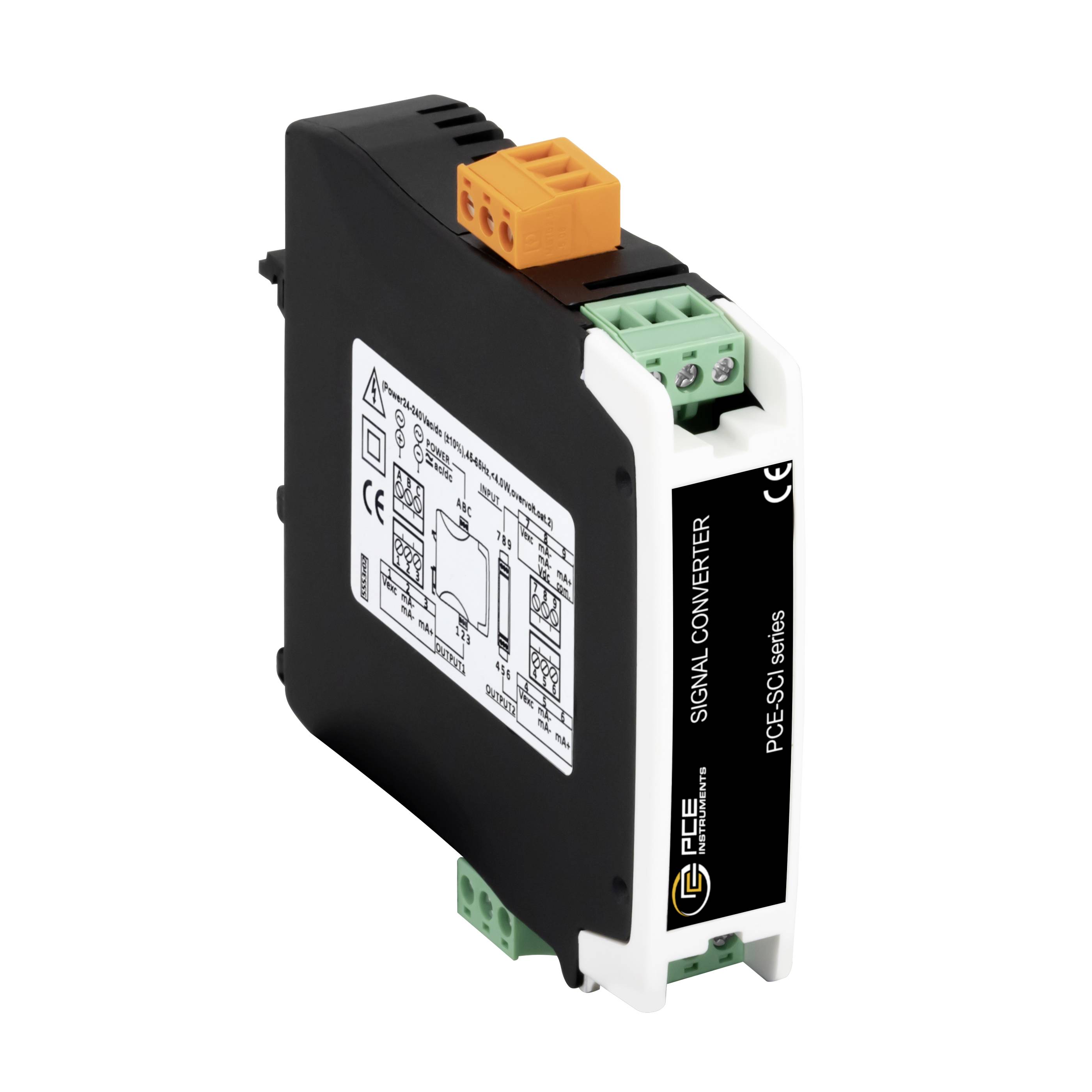

Kompaktowy moduł konwertera sygnału czarno-białego z pomarańczowymi i zielonymi blokami zaciskowymi, pokazany na białym tle.

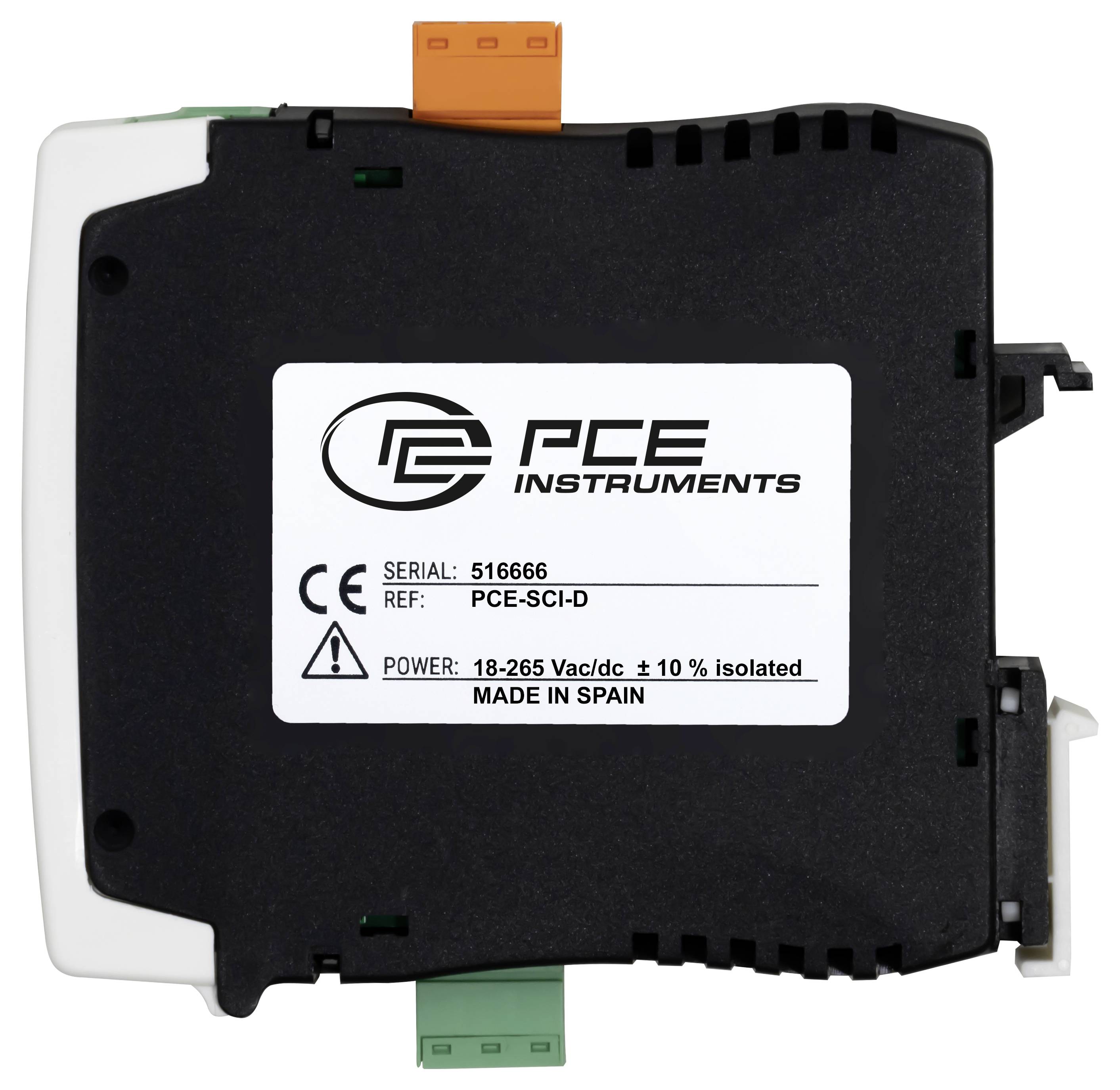

Urządzenie modułowe PCE Instruments w kolorze czarnym z oznaczonymi informacjami o numerze seryjnym i zasilaniu, wyposażone w pomarańczowe złącze górne i zielone złącze dolne.

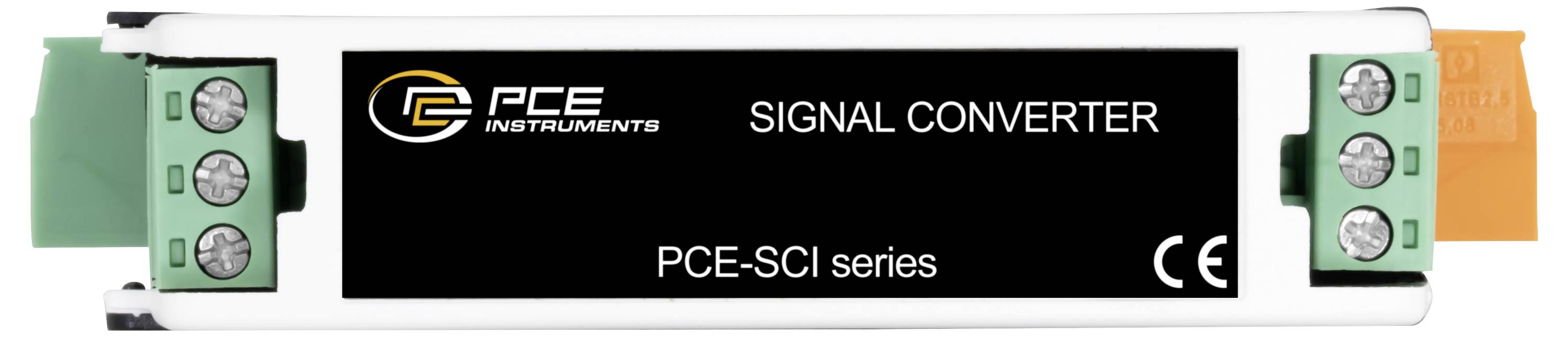

Moduł konwertera sygnału PCE Instruments PCE-SCI z zielonymi zaciskami śrubowymi na obu końcach i etykietą pokazującą oznaczenie CE.

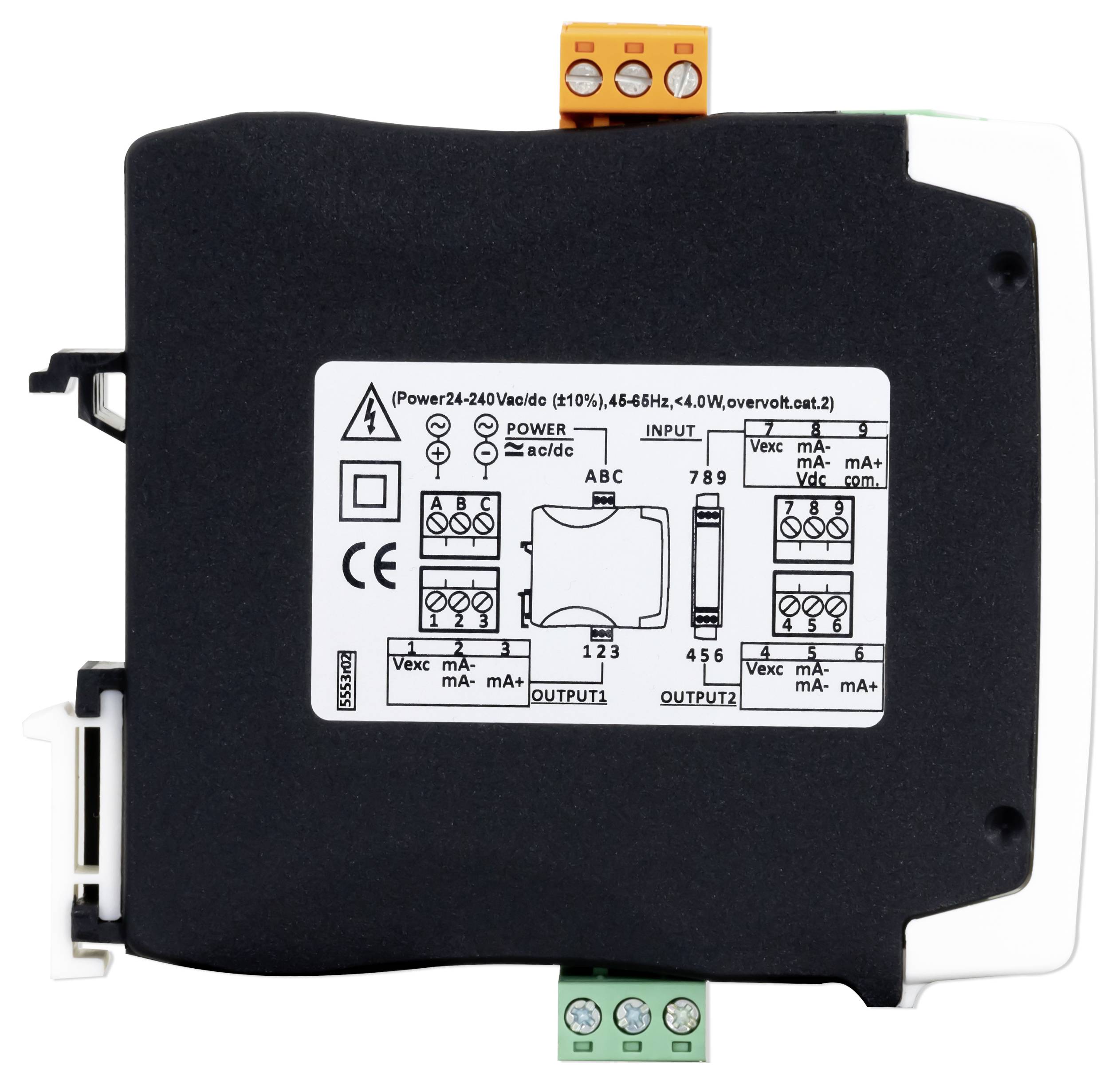

Czarny przemysłowy moduł kontrolny na szynę DIN z blokami zaciskowymi i etykietą schematu podłączeniowego dla połączeń zasilania, wejścia i wyjścia.

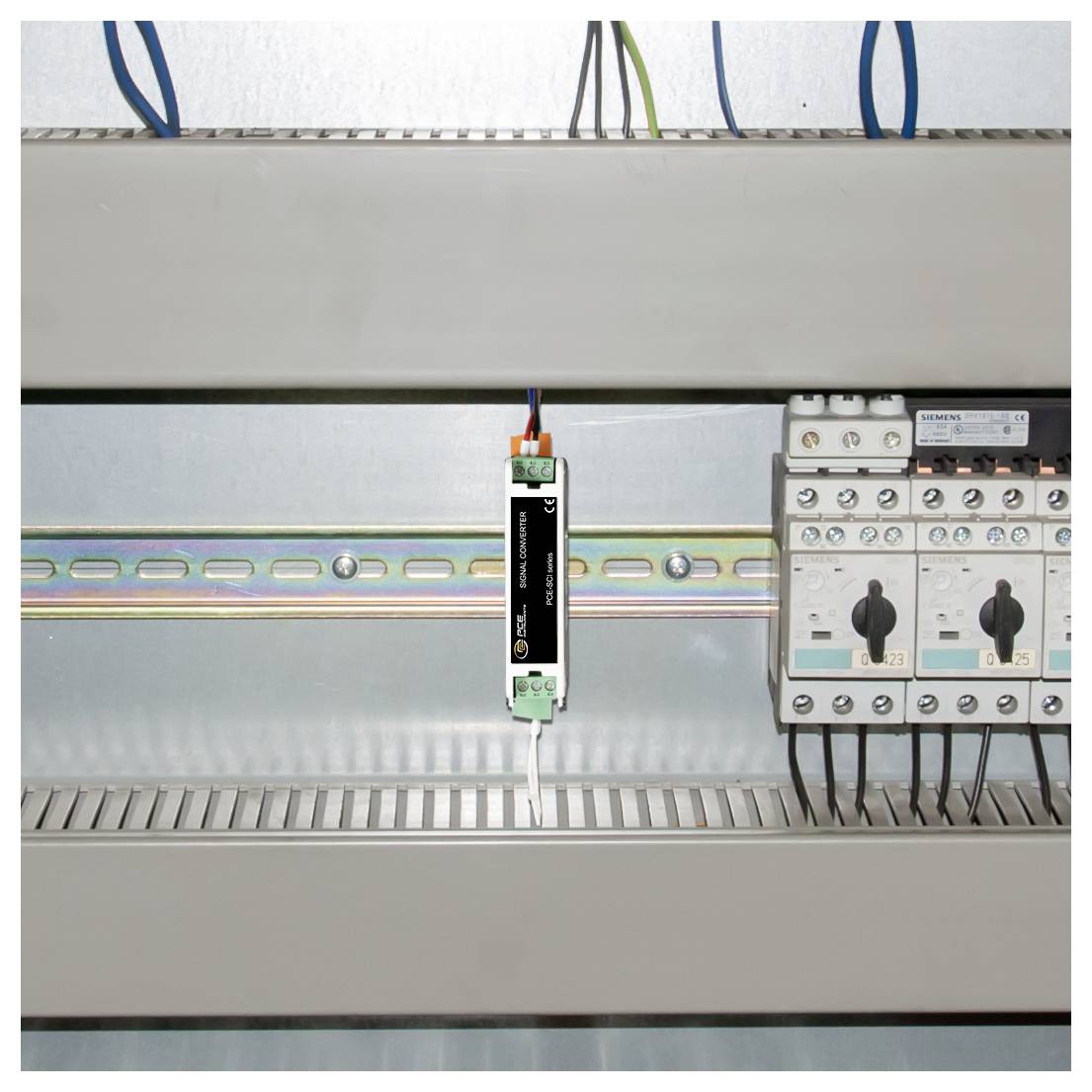

Panel sterowania elektrycznego z zamontowanymi elementami na szynie DIN, w tym modułem centralnym i wyłącznikami automatycznymi po prawej stronie.

1/5

Rodzaj produktu

Transformator izolacyjny

Sygnał wejściowy (maks.)

20 mA

Sygnał wejściowy maks. (napięcie)

15 V

Model katalogowy producenta

PCE-SCI-D

Wymiary

(D x S x W) 106 x 108 x 22.5 mm

Karta katalogowa (PDF)

Dostawa w wt. 6.10

3 Sztuki

Liczba

Sztuki

Suma (617,07 zł / Sztuka)

617,07 zł

759,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-SCI-D

Przetwornik pomiarowy z możliwością konfiguracji do sygnałów elektrycznych
Możliwość konfiguracji za pomocą 2 przycisków i wyświetlacza 7-segmentowego
Funkcja hasła
Duplikowane sygnały analogowe
- 4 ... 20mA i 0... 10 V.
Szybka konfiguracja za pomocą 2 przycisków
Montaż na szynie
Zasilanie napięciem 24... 250 V AC/DC

Dane techniczne

Prąd procesowy
Zakres pomiarowy maks. +4 mA ... 20 mA
Dokładność 0.3 % wartości pomiarowej
Przeciążenie 25mA
Rodzaj sygnału aktywny, pasywny
Impedancja <2 Vdc Spadek napięcia na zaciskach
Odpowiedź skokowa <300 ms (0 ... 99% sygnału)
Napięcie procesu
Zakres pomiarowy 0 V DC ... 10 V DC
Dokładność 0.3 % wartości pomiarowej
Przeciążenie 25 V DC
Rodzaj sygnału aktywny, pasywny
Impedancja większa niż 1 MΩ
Odpowiedź skokowa <300 ms (0 ... 99% sygnału)
Ogólne dane techniczne
Typ wyświetlacza 7-segmentowy, 2 cyfry
Norma bezpieczeństwa CAT II/300V
Stopień ochrony (urządzenia) IP30
Zasilanie napięciem 24... 240 V DC ±10%, 45... 65 Hz, izolowany
Waga: 126 g
Wymiary (dł. x szer. x wys.) 110 x 22 x 118 mm
Warunki pracy 0... 50°C, 0 ... 95 % wilg. wzgl.
Warunki przechowywania -20 ... 70 °C, 0 ... 95 % wilg. wzgl.

Model katalogowy producenta: PCE-SCI-D

Rodzaj produktu: Transformator izolacyjny

Sygnał wejściowy (maks.): 20 mA

Sygnał wejściowy maks. (napięcie): 15 V

Wymiary: (D x S x W) 106 x 108 x 22.5 mm

Połączenie komponentów: listwa zaciskowa
terminal śrubowy
klema
złącze

Sygnał wyjściowy (napięcie): 0-10

Zasilanie (zakres): 18 - 265 V

Maksymalne napięcie robocze: 265 V

Minimalne napięcie robocze: 18 V DC/AC

Obciążenie: 10

Sygnał wejściowy (napięcie): 10

Zawartość: 1 szt.

Konfiguracja: Potencjometr

Szerokość produktu: 108 mm

Wysokość produktu: 22.5 mm

Długość produktu: 106 mm

Zgodne z RoHS: Tak

Rodzaj wykonania czujnika: PT100
PT500
PT1000

Pobór prądu: 3 W

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -20 °C

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.25 mm²

Minimalny przekrój przewodu sztywnego: 1 mm²

Do pobrania

Karta katalogowa

Karta katalogowa 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Transformator izolacyjny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Transformator izolacyjny 1 szt.

Opis

Konfigurowalny przetwornik pomiarowy sygnałów elektrycznych to podwajacz sygnału i konwerter sygnału dla sygnałów procesowych. Może podać na wejściu sygnał 4... 20mA i 0... 10 V DC Konfigurowalny przetwornik sygnału elektrycznego zapewnia napięcie wzbudzenia, jeśli jest to wymagane. Posiada 2 wyjścia, przy czym wyjście 1 można ustawić na 4...20 mA, a wyjście 2 na 4...10 V DC. 20 mA lub 0... Posiada również poczwórną izolację pomiędzy zasilaniem, sygnałem wejściowym, wyjściem 1 i wyjściem 2.

Izolacja obwodu zapobiega powstawaniu pętli uziemienia i propagacji skoków napięcia, chroniąc sprzęt i integralność sygnału. System konfiguracji (cyfry i klawiatura) jest dostępny za przednią pokrywą i umożliwia łatwą i szybką konfigurację. Powielacz sygnału posiada funkcję „hasła” blokującą dostęp do konfiguracji. Konfigurowalny przetwornik sygnału elektrycznego przeznaczony jest do zastosowań przemysłowych, z możliwością integracji z różnorodnymi aplikacjami, obniżonymi kosztami, doskonałą jakością i opcjonalnym dostosowaniem urządzenia do indywidualnego zastosowania.
