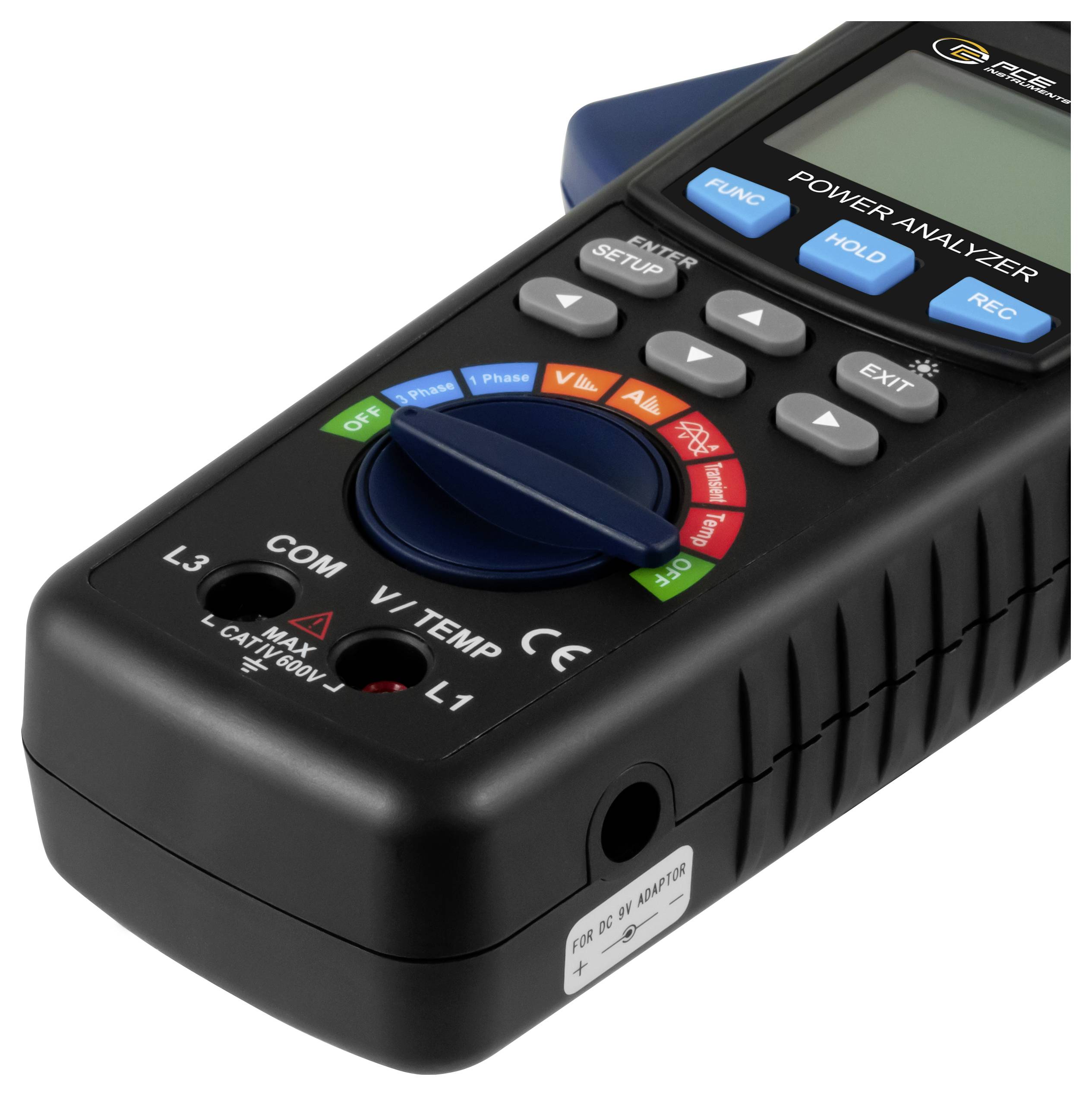

PCE Instruments Power Analyzer Miernik cęgowy cyfrowy wyświetlacz graficzny

Cechy produktu

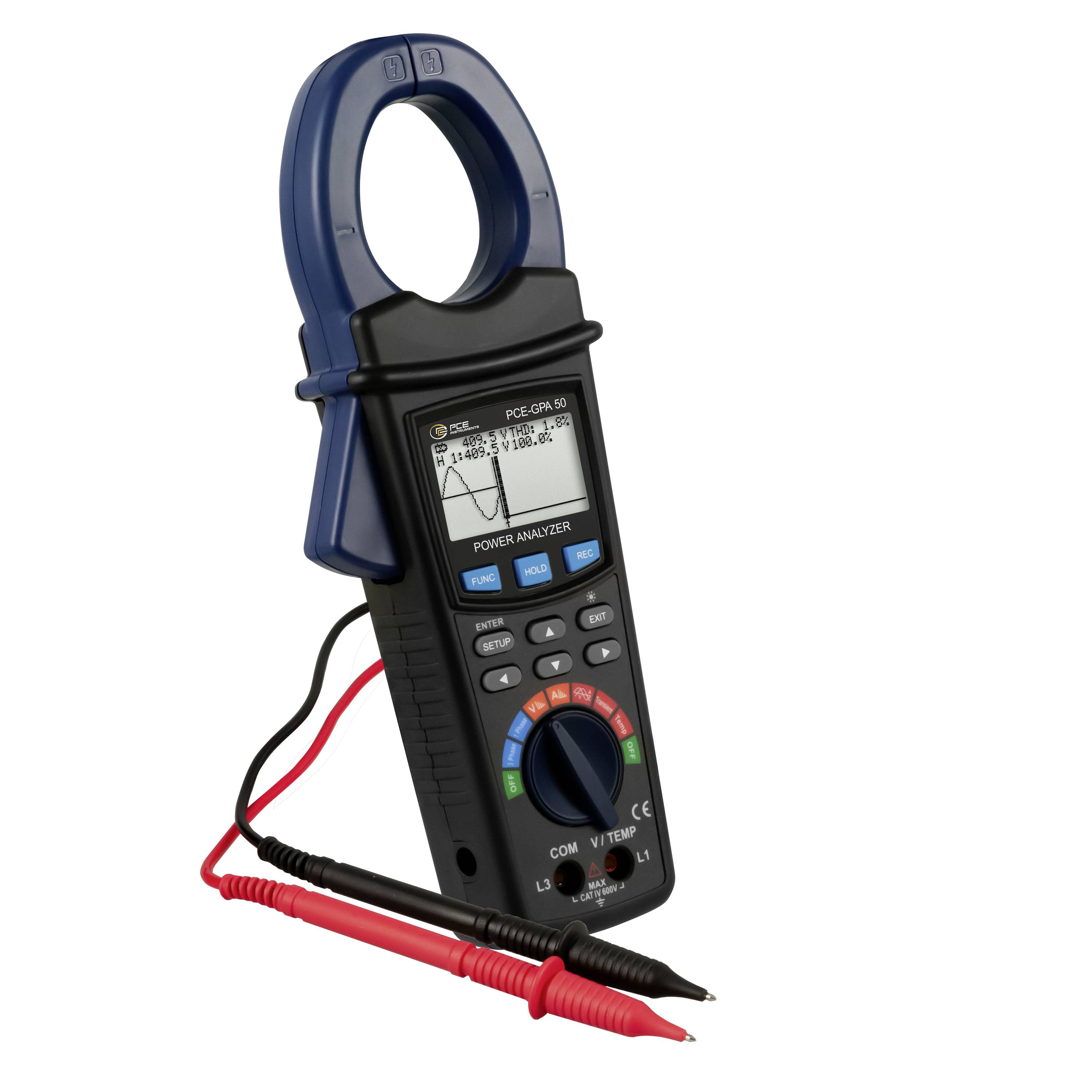

Amperomierz PCE-GPA 50

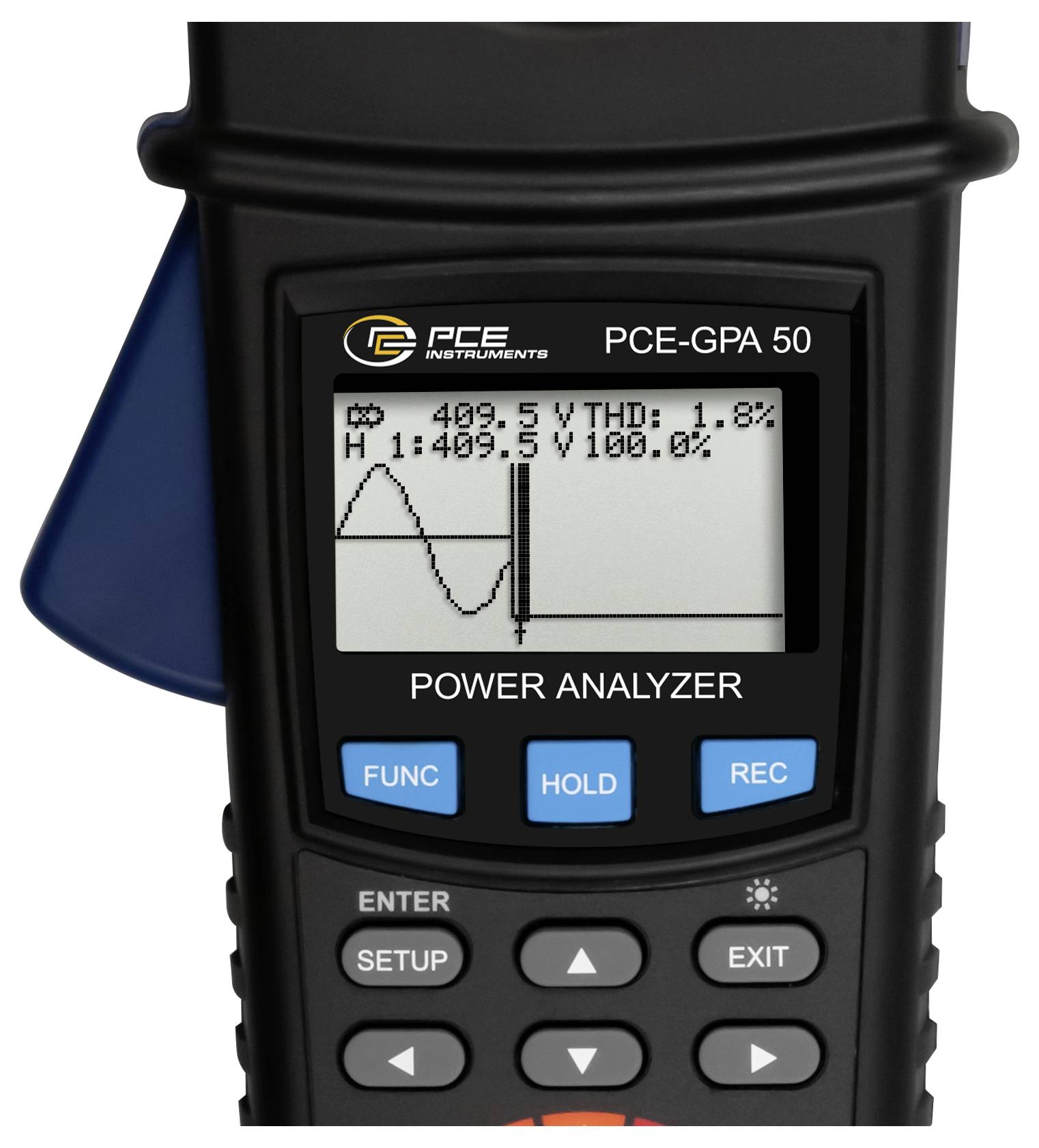

Wyświetlacz graficznyRejestrator danych na karcie micro SDPomiar 1 i 3-fazowyPomiar temperatury za pomocą termoparyPomiar napięcia 10 V ... 600 V AC RMSPomiar prądu 5... 2000 A AC RMSRozwarcie cęgów prądowych 50 mmZniekształcenia harmoniczne do 50. rzędu

Dane techniczne

Rodzaj pomiaru Napięcie przemienne AC V Zakres pomiarowy Rozdzielczość Dokładność 10 ... 600 V 0,1 V ±(0,5 % ... 3 cyfry) Końcówka 0,1 V ± (5%... 30 cyfr) Prąd przemienny AC A 5 ... 2000 A< 100 A: 0,01 A< 200 A: ±(1 %+ 0,5 A) < 1000 A: 0,1 A > 200 A: ±(1 % + 5 A) Szczyt do szczytu > 1000A: 1A ±(5% + 30 cyfr) Współczynnik mocy (PF) 0 ... 1 0,001 ± 0,04 Kąt fazowy -180 °... 180 ° 0,1 ° ± 1° x PF Częstotliwość 45... 65 Hz 0,1 Hz ± 0,2 Hz Aktywny, reaktywny i 0 ... 9,999 M 0,1 ... 0,001M ±(1,5% + 20 cyfr) Moc pozorna (W / VA / VAR) (W / VA / VAR) Harmoniczne AC V 1... 20. Porządek 0,1 V ±(2% + 5 cyfr) 21... 50 Porządek 0,1 V ±(4% + 5 cyfr) Harmoniczne AC A 1... 20. Porządek < 100 A: 0,01 A ±(2% + 5 cyfr) Prąd przemienny < 1000 A: 0,1 A 21 ... 50 Porządek > 1000 A: 1 A ±(4% + 5 cyfr) Harmoniczne AC V % 1 ... 20. Porządek 0,1% ±(2% + 10 cyfr) 21... 50 Porządek 0,1% ±(4% + 20 cyfr) Harmoniczna absolutna 0 ... 20% 0,1% ±(2% + 5 cyfr) Zniekształcenia 20,1... 100% 0,1% ±(6% + 10 cyfr) Temperatura, typ K -100 ... 199,9 °C 0,1 °C ±(1 % + 1 °C) Termoelement 200... 1300 °C 1 °C ±(1 % + 2 °C) Wyświetlacz graficzny LCD AC V. Impedancja wejściowa 10 MOhm Zakres częstotliwości 40 Hz ... 1 kHz Miernik cęgowy Skalibrowana częstotliwość 45 ... 65 Hz Miernik cęgowy Zabezpieczenie przed przeciążeniem AC V: 720 V RMS AC A: 2100 A Przechowywanie danych Karta micro SD Częstotliwość odświeżania 1 sekunda Wyświetlacz Pamięć danych 2... 7200s Pamięć danych Format pamięci XLS Interfejs: Interfejs szeregowy do wyświetlania na żywo na komputerze (wymagany jest SOFT-LUT-USB) Zasilanie 2 x bateria 1,5 V AA zasilacz 9 V / 800 mA Pobór prądu 60 mA DC Rozwarcie cęgów 50 mm Warunki pracy 0... 50 °C / maks. 80 %RH Waga ok. 595 g Wymiary 280 x 106 x 47mm

Rodzaj produktu: Miernik cęgowy

Minimany zakres pomiarowy V/AC: 10 V

Maksymalny zakres pomiarowy V/AC: 600 V

Minimalny zakres pomiarowy A/AC: 5 A

Maksymalny zakres pomiarowy A/AC: 2000 A

Rezystancja wewnętrzna AC: 10 MΩ

Dokładność podstawowa (+/-): 0.5 %

Rodzaj pomiaru: True RMS

Wysokość produktu: 280 mm

Szerokość produktu: 47 mm

Długość produktu: 106 mm

Waga: 595 g

: fabryczna (bez certyfikatu)

Pomiar natężenia: AC

Model katalogowy producenta: Power Analyzer

Rodzaj wyświetlacza: cyfrowy

Wymiary: (D x S x W) 106 x 47 x 280 mm

Maksymalny zakres pomiarowy temperatury: 1300 °C

Minimalny zakres pomiarowy temperatury: -100 °C

Specyfikacja multimetru: wyświetlacz graficzny

Interfejs komponentów: złącze męskie DC 3,5 mm
