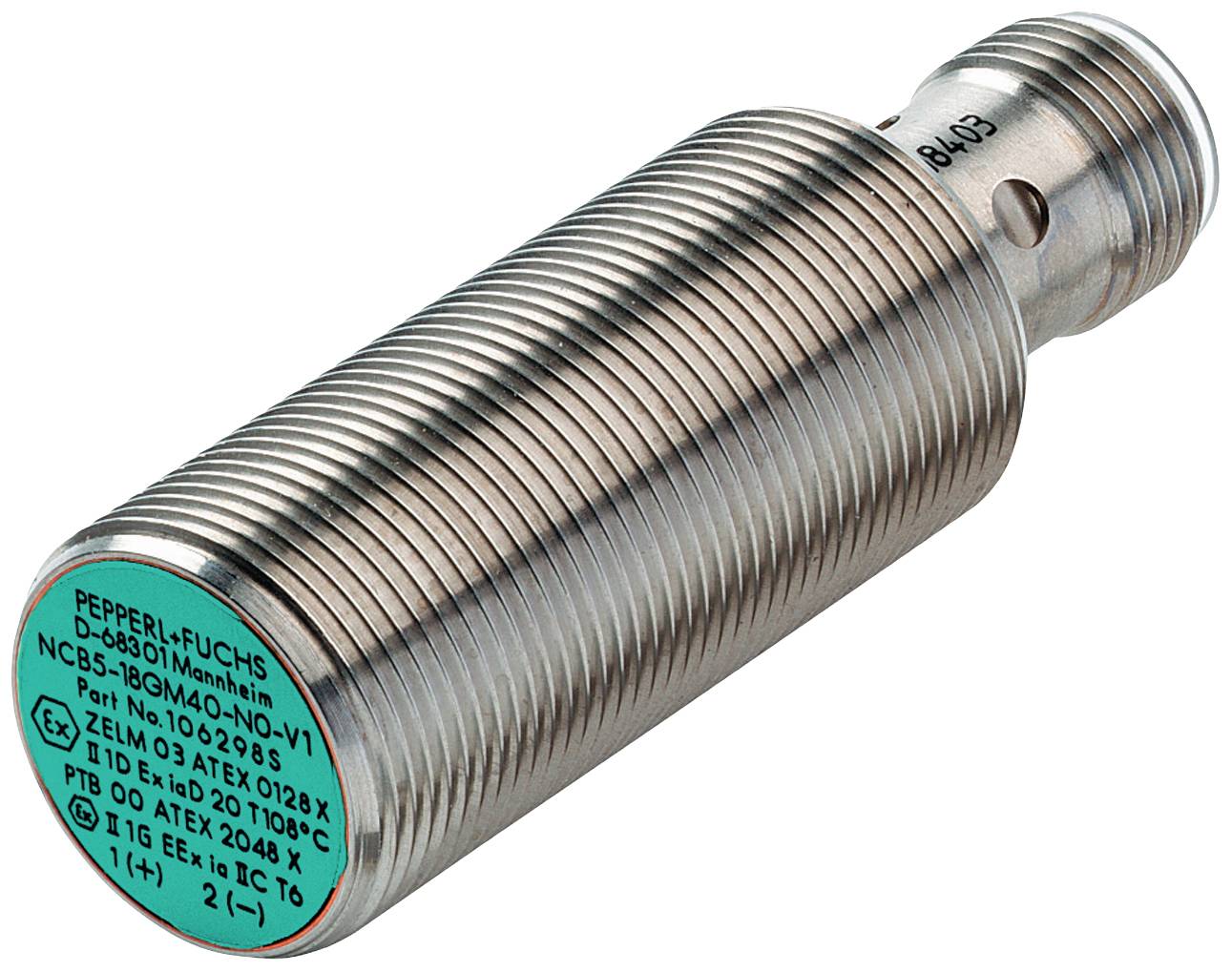

Pepperl+Fuchs Czyjnik Indukcyjne NCB5-18GM40-N0-V1 70133057 M18 podtynkowy NAMUR (Ø x D) 18 mm x 55 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
8.2 V
Rodzaj styku
1 NC
Maksymalna odległość przełączania
5 mm
Wyjście czujnika
NAMUR
Karta katalogowa (PDF)
Liczba
Suma (332,52 zł / Sztuka)
332,52 zł
409,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
NCB5-18GM40-N0-V1
- Maksymalne napięcie robocze
8.2 V
- Zasilanie (zakres)
8.2 V (max)
- Rodzaj styku
1 NC
- Maksymalna odległość przełączania
5 mm
- Wyjście czujnika
NAMUR
- Materiał obudowy
stal nierdzewna V2A
- Typ czujnika
Indukcyjne
- Specyfikacja materiału
odporny na rdzę
- Rodzaj mocowania czujnika
podtynkowy
- Rozmiar czujnika
M18
- Złącze czujnika
złącze męskie
- Specyfikacja czujnika
wskaźnik LED
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
100 °C
IP66
IP67
- Długość produktu
55 mm
- Średnica produktu
18 mm
- Wymiary
(Ø x D) 18 mm x 55 mm
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- Częstotliwość przełączania
400 Hz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2628137 Pepperl+Fuchs Czyjnik Indukcyjne NCB5-18GM40-N0-V1 70133057 M18 podtynkowy NAMUR (Ø x D) 18 mm x 55 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2628137 Pepperl+Fuchs Czyjnik Indukcyjne NCB5-18GM40-N0-V1 70133057 M18 podtynkowy NAMUR (Ø x D) 18 mm x 55 mm
Opis
Połączenie: 2-przewodowe
Właściwości specyficzne dla aplikacji: rozszerzony zakres temperatur
Typ wyjścia: NAMUR
Konstrukcja: cylindryczna
Montaż: niezabudowany
Typ przyłącza elektrycznego: wtyczka urządzenia M12
Zasada wykrywania: indukcyjny
Funkcja: czujniki indukcyjne
Konstrukcja obudowy: cylindryczna
Materiał obudowy: stal nierdzewna (V2A)
Materiał obudowy: Stal nierdzewna
Poziom ochrony urządzenia: Da (strefa 20)
Poziom ochrony urządzenia: Ga (Strefa 0)
Poziom ochrony urządzenia: Gb (strefa 1)
Poziom ochrony urządzenia: Mb (górnictwo)
Zasięg maks. 5 mm 10 mm
Częstotliwość przełączania 500 Hz.
Funkcja przełączania: zestyk rozwierny (NC)
Stopień ochrony: IP66
Stopień ochrony: IP67
Poziom nienaruszalności bezpieczeństwa: SIL 2
Funkcja bezpieczeństwa: SIL 2
Typ sygnału: NAMUR
Napięcie: DC
Maksymalna temperatura otoczenia: +100 °C
Minimalna temperatura otoczenia: -25 °C
Napięcie zasilania: DC
Dopuszczenia: ATEX
Dopuszczenia: CCCEx/NEPSI
Dopuszczenia: EAC
Dopuszczenia: IECEx
Aprobaty: lokalizacja niebezpieczna UL
Aprobaty: zwykła lokalizacja UL
konstrukcja cylindryczna: tuleja gwintowana M18
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Właściwości specyficzne dla aplikacji: rozszerzony zakres temperatur
Typ wyjścia: NAMUR
Konstrukcja: cylindryczna
Montaż: niezabudowany
Typ przyłącza elektrycznego: wtyczka urządzenia M12
Zasada wykrywania: indukcyjny
Funkcja: czujniki indukcyjne
Konstrukcja obudowy: cylindryczna
Materiał obudowy: stal nierdzewna (V2A)
Materiał obudowy: Stal nierdzewna
Poziom ochrony urządzenia: Da (strefa 20)
Poziom ochrony urządzenia: Ga (Strefa 0)
Poziom ochrony urządzenia: Gb (strefa 1)
Poziom ochrony urządzenia: Mb (górnictwo)
Zasięg maks. 5 mm 10 mm
Częstotliwość przełączania 500 Hz.
Funkcja przełączania: zestyk rozwierny (NC)
Stopień ochrony: IP66
Stopień ochrony: IP67
Poziom nienaruszalności bezpieczeństwa: SIL 2
Funkcja bezpieczeństwa: SIL 2
Typ sygnału: NAMUR
Napięcie: DC
Maksymalna temperatura otoczenia: +100 °C
Minimalna temperatura otoczenia: -25 °C
Napięcie zasilania: DC
Dopuszczenia: ATEX
Dopuszczenia: CCCEx/NEPSI
Dopuszczenia: EAC
Dopuszczenia: IECEx
Aprobaty: lokalizacja niebezpieczna UL
Aprobaty: zwykła lokalizacja UL
konstrukcja cylindryczna: tuleja gwintowana M18
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Funkcja przełączania: zestyk rozwierny (NC)
- Typ wyjścia: NAMUR
- Odstęp przełączania: 5 mm
- Montaż: niezabudowany
- Gwarantowana odległość przełączania: 0 ... 4,05 mm
- Rzeczywista odległość przełączania: 4,5 ... 5,5 mm zwykle 5 mm
- współczynnik redukcyjny r Glin : 0,35
- współczynnik redukcyjny r Cu : 0,3
- współczynnik redukcyjny r V2A (1.4301) : 0,74
- Typ wyjścia: 2-przewodowy
- cechy charakterystyczne
- Napięcie znamionowe: 8,2 V (R i ok. 1 kΩ)
- Częstotliwość przełączania: 0 ... 400 Hz
- Histereza: 1 ... 15 zazwyczaj 5%
- Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
- Zabezpieczenie przed zwarciem: tak
- Pobór prądu
- Nie wykryto płytki pomiarowej: minimum 3 mA
- Wykryto płytkę pomiarową: ≤ 1 mA
- Wskaźnik stanu przełączania: wielootworowa dioda LED, żółta
- Funkcjonalne cechy bezpieczeństwa
- Poziom nienaruszalności bezpieczeństwa (SIL): SIL 2
- MTTF tj : 1880 r
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Zgodność ze standardami i wytycznymi
- Zgodność ze standardami
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Kompatybilność elektromagnetyczna: NE 21:2007
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Aprobaty i Certyfikaty
- Aprobata IECEx
- Poziom ochrony urządzenia Ga: IECEx PTB 11.0037X
- Poziom ochrony urządzenia Gb: IECEx PTB 11.0037X
- Poziom ochrony sprzętu Da: IECEx PTB 11.0037X
- Poziom ochrony urządzenia Mb: IECEx PTB 11.0037X
- Atest ATEX
- Poziom ochrony urządzenia Ga: PTB 00 ATEX 2048 X
- Poziom ochrony urządzenia Gb: PTB 00 ATEX 2048 X
- Poziom ochrony sprzętu Da: PTB 00 ATEX 2048 X
- Zgodność z EAC: TR CU 012/2011
- Zezwolenie UL.
- Zwykła lokalizacja: E87056
- Niebezpieczna lokalizacja: E501628
- Rysunek kontrolny: 116-0452
- Zatwierdzenie CCC
- Niebezpieczna lokalizacja: 2020322315002255
- Zatwierdzenie NEPSI
- Certyfikat NEPSI: GYJ16.1393X
- Zatwierdzenie TIIS: na życzenie
- ANZEx: 18.3018X
- Zatwierdzenie KCC
- Niebezpieczna lokalizacja: 09-AV4BO-0226
- Zatwierdzenie marynarki: DNVGL TAA00001A5
- Warunki otoczenia
- Temperatura otoczenia: -25 ... 100°C (-13 ... 212 °F
- Temperatura przechowywania: -40 ... 100 °C (-40... 212 °F
- dane mechaniczne
- Typ połączenia: wtyczka urządzenia
- Materiał obudowy: stal nierdzewna 1.4305 / AISI 303 (V2A)
- Twarz: PBT
- Stopień ochrony: IP66 / IP67
- Złącze męskie
- Gwint: M12 x 1
- Ilość biegunów: 4
- Informacje ogólne
- Stosowanie w obszarach zagrożonych wybuchem: patrz instrukcja obsługi
