Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Wyłącznik automatyczny 1 szt.

Elektroniczne urządzenie zabezpieczające z czterema przełącznikami i wskaźnikami świetlnymi, stosowane do monitorowania prądu i ochrony obwodów elektrycznych.

Zdjęcie poglądowe

Ta grafika przedstawia elektryczny panel sterowania z czterema zielonymi diodami LED, numerowanymi złączami od '1' do '4', przyciskiem 'RST', wyświetlaczem segmentowym oraz symbolem zamka.

Urządzenie z diodami LED do monitorowania prądu, oznaczone 'CBMC 1-4 A'. Diody LED wskazują stan. Strzałki określają szerokość wynoszącą 36 mm.

Rysunek urządzenia elektrycznego z zaciskami przyłączeniowymi po lewej stronie. Wymiary: szerokość 36 mm, długość 98 mm, wysokość 90 mm.

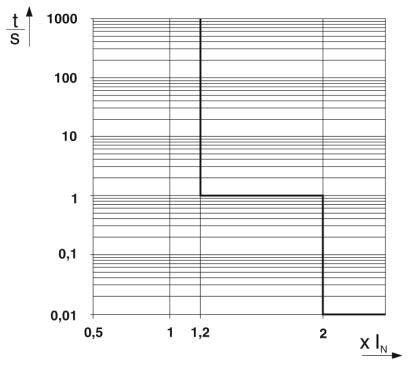

Diagram przedstawia czas (t/S) w skali logarytmicznej w zestawieniu z prądem (X/In), oznaczony stopniowanymi liniami. Ilustruje zachowanie prądu.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Kolor

szary błyszczący

Minimalna temperatura

+60 °C

Karta katalogowa (PDF)

Dostawa w czw. 8.10

282 Sztuki

Liczba

Sztuki

Suma (421,95 zł / Sztuka)

421,95 zł

519,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: Maks. 16 a DC (IN+)
Element Fail-Safe: 4 a DC (na kanał wyjściowy)
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 33 ma
Strata mocy: typ. 0,8 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 2,5 mm²
Przekrój przewodu AWG 24... 12
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,25 m² 1,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,25 mm² 2,5 mm²

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Kolor: szary błyszczący

Minimalna temperatura: +60 °C

Maksymalna temperatura: -25 °C

: IP20

Długość produktu: 98 mm

Szerokość produktu: 36 mm

Wysokość produktu: 90 mm

Zawartość: 1 szt.

Model katalogowy producenta: CBMC E4 24DC/1-4A S-R

Wymiary: (D x S x W) 98 x 36 x 90 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209085 Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Wyłącznik automatyczny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209085 Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Wyłącznik automatyczny 1 szt.

Opis

Regulacja obwodów bez użycia narzędzi za pomocą jednego przycisku. Zwiększone możliwości diagnostyczne i sterowania dzięki zintegrowanemu wyjściu statusu i wejściu reresetującym. Natychmiastowa rejestracja stanu pracy za pomocą diod LED stanu w kolorach sygnalizacji świetlnej.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
