Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektroniczny wyłącznik automatyczny 1 szt.

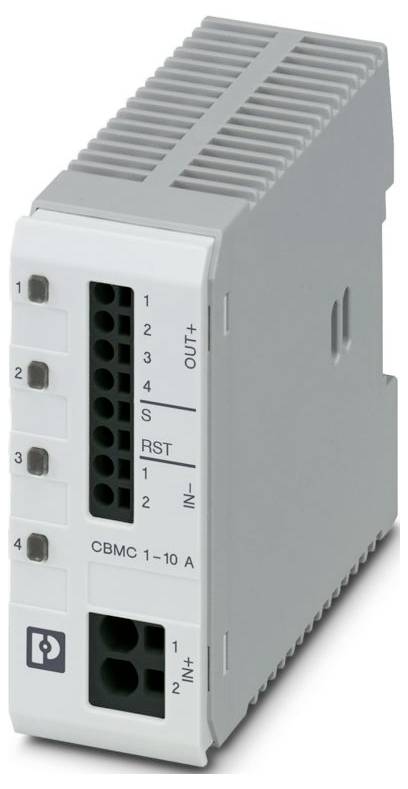

Szare urządzenie elektryczne oznaczone jako 'CBMC 1-10 A' z wieloma portami wejściowymi i wyjściowymi, używane do kontroli obwodu lub ochrony.

Zdjęcie poglądowe

Rodzaj produktu

Elektroniczny wyłącznik automatyczny

Specyfikacja

Moduł szyny montażowej jednoczęściowy

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Certyfikat odporności

IP20

Długość produktu

98 mm

Karta katalogowa (PDF)

Dostawa w czw. 8.10

107 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (527,64 zł / Sztuka)

527,64 zł

649,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: CBMC
Projekt: Jednoczęściowy moduł szyny montażowej
Liczba biegunów: 1
Typ połączenia: Połączenie wtykowe
Przekrój przewodu sztywnego: 0,2 mm² ... 10 mm²
Przekrój przewodu AWG: 24 ... 8
Szerokość: 36 mm
Wysokość: 90 mm
Głębokość: 98 mm (wliczając szynę montażową 7,5 mm)
Kolor: jasnoszary (RAL 7035)
Klasa palności zgodnie z UL 94: V-0
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -25 °C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Wysokość: ≤ 3000 m do 52 °C (amsl); ≤ 4000 m do 46 °C (amsl)
Normy/Przepisy: EN 50178
Uwaga: Wyposażenie układów wysokiego napięcia w urządzenia elektroniczne
Typ montażu: Szyna montażowa: 35 mm
Właściwości izolacyjne: Właściwości izolacyjne
Stopień zanieczyszczenia: 2
Wstrząs (operacyjny): 30 g (IEC 60068-2-27, test Ea)
Wibracje (praca): 10 Hz ... 57,6 Hz (amplituda ±0,35 mm | zgodnie z IEC 60068-2-6, test Fc); 57,6 Hz ... 150 Hz (przyspieszenie 5g | zgodnie z IEC 60068-2-6, test Fc)
Napięcie robocze: 18 V DC ... 30 V DC
Końcówka odizolowanego przewodu: 15 mm
Ogólne: Ogólne
Napięcie znamionowe: maks. 35 V DC (obwód obciążenia)
Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 4 mm²
Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 6 mm²
Oznakowanie: ISA S71.04.2013 G3 Harsh Group A
Materiał: PC;PA 6,6;PA 6,3T;POM
Bezpieczeństwo: elektroniczne
Strata mocy: typowo 0,6 W (w stanie spoczynku);< 9 W (przy pracy nominalnej)
Napięcie znamionowe: 24 V DC
Klasa ochrony III
Napięcie wyjściowe: 24 V DC
Zakres napięcia wejściowego: 7 V DC ... 30 V DC (reset opadającego zbocza)
Pobór prądu: typ. 0,4 mA (przy 24 V DC)
Sprawność: 99 %
Możliwość wstecznego zasilania: maks. 35 V DC
MTBF (IEC 61709, SN 29500): 8403361 h (przy 25 °C i obciążeniu 21%); 3067484 h (przy 40 °C i obciążeniu 34,25%); 534188 h (przy 35 °C i obciążeniu 100%)
Napięcie:< 5 V DC (stan niski);> 8 V DC (stan wysoki)
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Liczba kanałów: 4
Opóźnienie włączania: 0,1 s (na kanał wyjściowy)
Zatwierdzenie UL: Zatwierdzenie UL
Prąd wyjściowy: maks. 0,04 A (zabezpieczenie przed zwarciem)
Konstrukcja styku: bez izolacji galwanicznej
Mierzone napięcie szczytowe: 0,5 kV
Obwód obciążenia: Obwód obciążenia
Typ spustu: E (elektroniczny)
Wymagana kopia zapasowa: Wymagana tylko, jeśli Imax zasilania> Zdolność wyłączania zwarcia Zintegrowany element zabezpieczający przed awarią.
Prąd spoczynkowy I0: typ. 25 mA
Obniżenie wartości znamionowej prądu w zależności od temperatury: 24 A DC (przy 60 °C); 28 A DC (przy 54 °C); 32 A DC (przy 47 °C); 36 A DC (przy 41 °C); 40 A DC (przy 35 °C)
Element zabezpieczający przed awarią: 15 A DC (na kanał wyjściowy)
Czas wyłączenia: ≤ 10 ms (w przypadku zwarcia)> 2,0 x IN);1 s (1,2 ... 2,0 x WEJŚCIE)
Wyłączenie podnapięciowe: ≤ 17,8 V DC (aktywne); ≥ 18,8 V DC (nieaktywne)
Maksymalne obciążenie pojemnościowe: 45000 µF (w zależności od ustawienia prądu i dostępnego prądu zwarciowego)
Resetuj: Resetuj
Długość impulsu: ≥ 50 ms (wysoka); ≥ 50 ms (niska)
Wyjście statusu: Wyjście statusu
Test wilgotności: 96 godz., 95% RH, 40°C
Prąd znamionowy IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (regulowany dla każdego kanału wyjściowego)
Zdolność wyłączania zwarciowego: 300 A
Prąd znamionowy (ustawiony): 4 A
Tolerancja pomiaru I: ± 15 %
Wyłączenie przepięciowe: ≥ 30,5 V DC (aktywne); ≤ 29,5 V DC (nieaktywne)
Dioda LED kanału wyłączona: wyłączona (kanał wyłączony)
Dioda LED kanału żółta: świeci (kanał włączony, wykorzystanie kanału)> 80%; miga (tryb programowania aktywny)
Dioda LED kanału zielona: świeci (kanał włączony)
Czerwona dioda LED kanału: świeci (kanał wyłączony, aktywne przepięcie lub niedobór napięcia); świeci tymczasowo (kanał wyłączony, faza chłodzenia 5 s, przeciążenie lub zwarcie); miga (kanał wyłączony, gotowość do ponownego włączenia, przeciążenie lub zwarcie); miga dwukrotnie (kanał wyłączony, przekroczono całkowity limit prądu urządzenia 40 A)
Czas inicjalizacji modułu: 1,6 s
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia/zwarcia)
Obwód główny IN+: Obwód główny IN+
Obwód główny IN-: Obwód główny IN-
Obwód główny OUT+: Obwód główny OUT+

Rodzaj produktu: Elektroniczny wyłącznik automatyczny

Specyfikacja: Moduł szyny montażowej jednoczęściowy

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

: IP20

Długość produktu: 98 mm

Szerokość produktu: 36 mm

Wysokość produktu: 90 mm

Kompatybilność: Szyna nośna 35 mm

Zawartość: 1 szt.

Model katalogowy producenta: CBMC E4 24DC/1-10A S-R

Wymiary: (D x S x W) 98 x 36 x 90 mm

Głębokość produktu: 98 mm

Napięcie robocze: 30 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektroniczny wyłącznik automatyczny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektroniczny wyłącznik automatyczny 1 szt.

Opis

Wielokanałowy wyłącznik elektroniczny do ochrony czterech obciążeń 24 V DC przed przeciążeniem i zwarciem. Z wyjściem stanu, wejściem resetu i elektroniczną blokadą ustawionych prądów znamionowych. Do montażu na szynach montażowych DIN.
