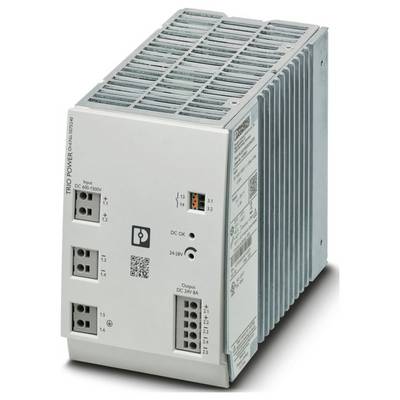

Zdjęcie poglądowe

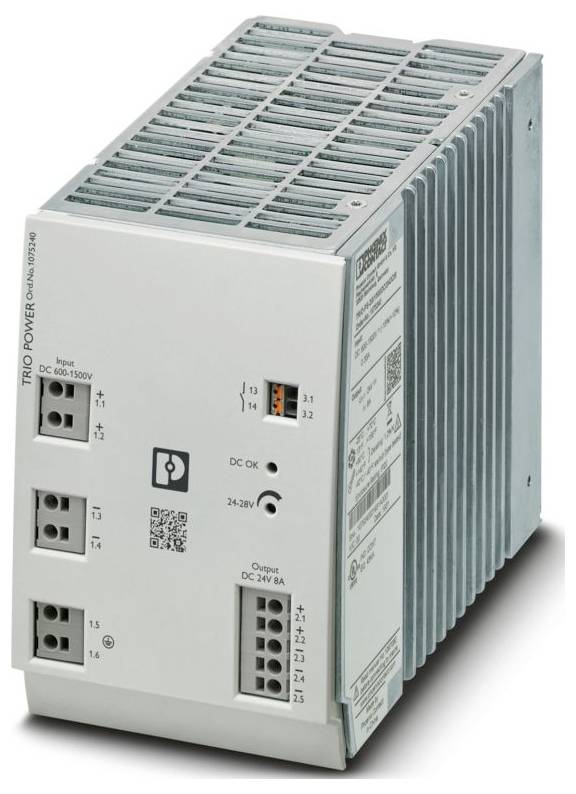

Zdjęcie poglądowe
Phoenix Contact 1075240 Przetwornica DC/DC 24 V/DC 8 A Opis 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1438,21 zł / Sztuka)
1438,21 zł
1769,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzina produktów: TRIO POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 88,5 mm
- Wysokość: 130 mm
- Głębokość: 160 mm
- Kolor: zielony
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 1,2 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-6-4
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (działanie):< 15 Hz, amplituda ±2,5 mm (zgodnie z IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 minut.
- Końcówka odizolowanego przewodu: 8 mm
- Przekrój przewodu giętkiego min.: 0,2 mm²
- Maksymalny przekrój przewodu giętkiego: 1,5 mm²
- Przekrój przewodu sztywnego min.: 0,2 mm²
- Maksymalny przekrój przewodu sztywnego: 1,5 mm²
- Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
- Zakres częstotliwości: 0,15 MHz ... 80 MHz
- Klasa ochrony: I
- Zakres napięcia wejściowego: 600 V DC ... 1500 V DC
- Zakres napięcia wejściowego: 600 V DC ... 1500 V prądu stałego -15% ... +10 %
- Wejście szerokie: nie
- Maksymalna wytrzymałość napięciowa: ≤ 1800 V DC 1 s
- Całka prądu rozruchowego (I²t): typ. 0,15 A²s
- Pobór prądu: typ. 0,35 A (600 V DC); typ. 0,145 A (1500 V prądu stałego)
- Wybór odpowiedniego bezpiecznika do ochrony wejścia: 1 A (gPV)
- Sprawność: typ. 91,5% (600 V DC); typ. 90,9% (900 V DC); typ. 89% (1500 V prądu stałego)
- Znamionowe napięcie wyjściowe: 24 V DC ± 1 %
- Zakres ustawień napięcia wyjściowego (USet): 24 V DC ... 28 V prądu stałego (> 24 V DC, stała moc ograniczona)
- Prąd wyjściowy znamionowy (IN): 8 A
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 30 V DC
- Tętnienia resztkowe:< 40 mVSS (tętnienia);< 50 mVSS (szum)
- Czas narastania: ≤ 30 ms (UOUT (10 % ... 90%)
- Możliwość połączenia szeregowego: nie
- Maksymalna strata mocy na biegu jałowym:< 9 W
- Maksymalna strata mocy przy obciążeniu znamionowym:< 24 W
- Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
- Zabezpieczenie strony wtórnej: elektroniczne
- Wejście: 3 kV (poziom surowości testu)> 4 - symetryczne); 6 kV (poziom surowości testu)> 4 - asymetryczna)
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Sygnał: 1 kV (poziom surowości testu 3 – symetryczny); 2 kV (poziom surowości testu 3 – niesymetryczny)
- Typy sygnalizacji: LED; Styk sygnałowy bezpotencjałowy
- Domyślnie: zamknięte
- Cyfrowe: 30 V AC 30 V DC 100 mA
- Liczba faz: 1
- Napięcie izolacji wejściowe/wyjściowe: 4,2 kV DC (próba typu); 2,6 kV DC (próba jednostkowa)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 1 500 000 godzin (25 °C);> 900000 godz. (40 °C);> 400 000 godzin (60 °C)
- Wymiar montażowy: Wymiar montażowy
- Odległość montażowa prawa/lewa (aktywna): 10 mm / 10 mm (≤ 70 °C)
- Odległość montażowa góra/dół (aktywna): 50 mm / 50 mm (≤ 70 °C)
- Instrukcja montażu: możliwość układania w stosy: poziomo 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), pionowo 50 mm
- Powłoka ochronna: nie
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Materiał obudowy: metal
- Materiał kaptura: Poliwęglan
- Wysokość operacyjna: ≤ 4000 m (> 2000 m, obniżenie mocy: 10%/1000 m)
- Klasa klimatyczna: 3K3 (zgodnie z EN 60721)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
- Wstrząs: 18 ms, 30 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 4 kV (poziom surowości testu 2)
- Wyładowanie w powietrzu: 8 kV (poziom surowości testu 3)
- Uwaga: Kryterium B
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 10 V/m (poziom surowości testu 3)
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Napięcie: 10 V (poziom surowości testu 3)
- Spadki napięcia: Spadki napięcia
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Temperatura otoczenia (testowana przy starcie): -40 °C
- Typowe napięcie sieci krajowej: 1500 V DC; 600 V DC
- Typ napięcia zasilania: DC
- Wybierz odpowiedni bezpiecznik do ochrony wejścia: 1500 V DC
- Praca na prądzie stałym: Praca na prądzie stałym
- Obniżanie wartości:> 60 °C ... 70 °C (2,5%/K)
- Odchylenie od reguły:< 1% (rozkład obciążenia statycznego 10% ... 90%);< 3% (obciążenie zmienia się dynamicznie o 10% ... 90%, 10 Hz);< 0,1% (zmiana napięcia wejściowego ±10%)
- Moc wyjściowa: 192 W
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, min.: 0,2 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, maks.: 1,5 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, min.: 0,2 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, maks.: 1,5 mm²
- Przekrój przewodu AWG min: 24
- Przekrój przewodu AWG max: 16
- Odległość montażu w prawo/w lewo: 0 mm / 0 mm (≤ 40 °C)
- Odległość montażowa góra/dół: 50 mm / 50 mm (≤ 70 °C)
- Norma – Bezpieczeństwo elektryczne: EN 62109-1:2011
- Norma – Ochronne napięcie bardzo niskie: IEC 62109-1:2011 (SELV)
- Norma - Bezpieczna separacja: DIN VDE 0100-410
- Aprobaty UL: UL 62109-1:2014
- Materiał obudowy: aluminium (AlMg3)
- Emisja interferencyjna: Emisja interferencyjna
- Odporność na zakłócenia: EN 61000-6-2:2005
- Sygnał: DC OK: Sygnał: DC OK
- Ciągły prąd obciążenia: 100 mA
- Wyjście sygnału: Wskaźnik stanu LED: Wyjście sygnału: Wskaźnik stanu LED
- Oznaczenie sygnalizacji: DC OK
- Wskaźnik stanu: dioda LED „DC OK” zielona
- Wejście/Wyjście: niezbalansowane
- Napięcie zakłóceń radiowych zgodnie z EN 55011: EN 55011 (EN 55022) Klasa A Obszar zastosowania: Przemysł
- Promieniowanie zakłóceń radiowych zgodnie z normą EN 55011: EN 55011 (EN 55022) Klasa A Obszar zastosowania: Przemysł
- Przekaźnik sygnału 13/14: Przekaźnik sygnału 13/14
- DC OK: UOUT> 0,9 x UN (UN = 24 V prądu stałego)
- Zakres napięcia wejściowego DC: 600 V DC ... 1500 V prądu stałego -15% ... +10 %
- Uwaga dotycząca wyświetlania statusu: UOUT> 21,5 V: dioda LED świeci
- IEC 62109-1: II
- Rodzaj produktu
Przetwornica DC/DC
- Model katalogowy producenta
TRIO-PS-2G/1500DC/24DC/8
- Minimalne napięcie wejściowe
600 V/DC
- Maksymalne napięcie wejściowe
1500 V/DC
- Napięcie wyjściowe
24 V/DC
- Maksymalne natężenie wyjściowe
8 A
- Prąd wyjściowy (maks.) - zaokrąglony
8 A
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalna temperatura robocza
-25 °C
- Temperatura pracy (maks.)
70 °C
- Wymiary
(D x S x W) 160 x 88.5 x 130 mm
- Wysokość produktu
130 mm
- Długość produktu
160 mm
- Szerokość produktu
88.5 mm
- Zawartość
1 szt.
- Głębokość produktu
160 mm
IP20
- Wysokość montażowa
130 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562907 Phoenix Contact 1075240 Przetwornica DC/DC 24 V/DC 8 A Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562907 Phoenix Contact 1075240 Przetwornica DC/DC 24 V/DC 8 A Opis 1 szt.
Opis
Przetwornica DC/DC TRIO POWER z przełączanym uzwojeniem pierwotnym i złączem wtykowym do montażu na szynie DIN, wejście: 1500 V DC, wyjście: 24 V DC / 8 A
